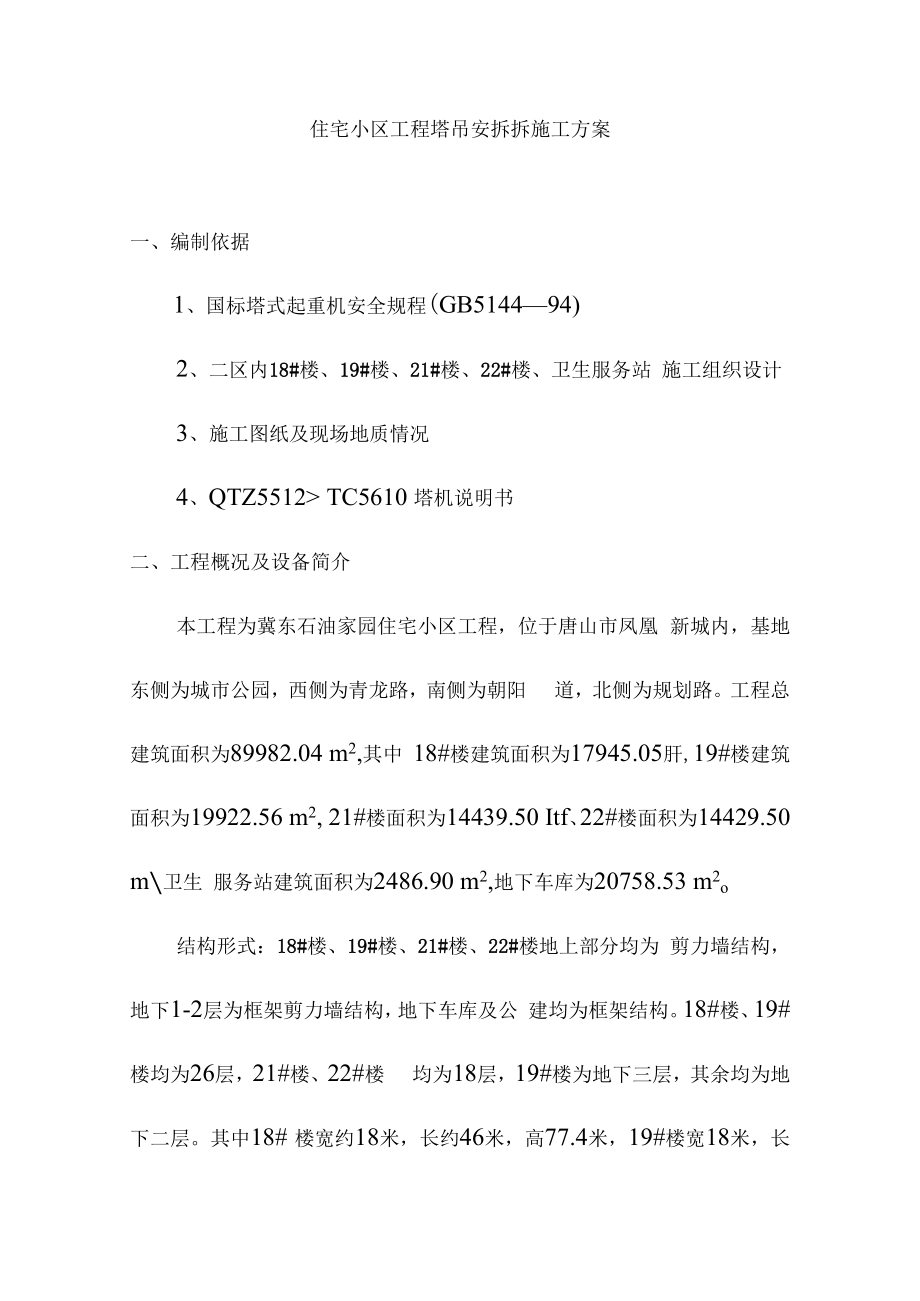

1、住宅小区工程塔吊安拆拆施工方案一、编制依据1、国标塔式起重机安全规程(GB514494)2、二区内18#楼、19#楼、21#楼、22#楼、卫生服务站 施工组织设计3、施工图纸及现场地质情况4、QTZ5512 TC5610 塔机说明书二、工程概况及设备简介本工程为冀东石油家园住宅小区工程,位于唐山市凤凰 新城内,基地东侧为城市公园,西侧为青龙路,南侧为朝阳 道,北侧为规划路。工程总建筑面积为89982.04 m2,其中 18#楼建筑面积为17945.05肝,19#楼建筑面积为19922.56 m2, 21#楼面积为14439.50 Itf、22#楼面积为14429.50 m卫生 服务站建筑面积为

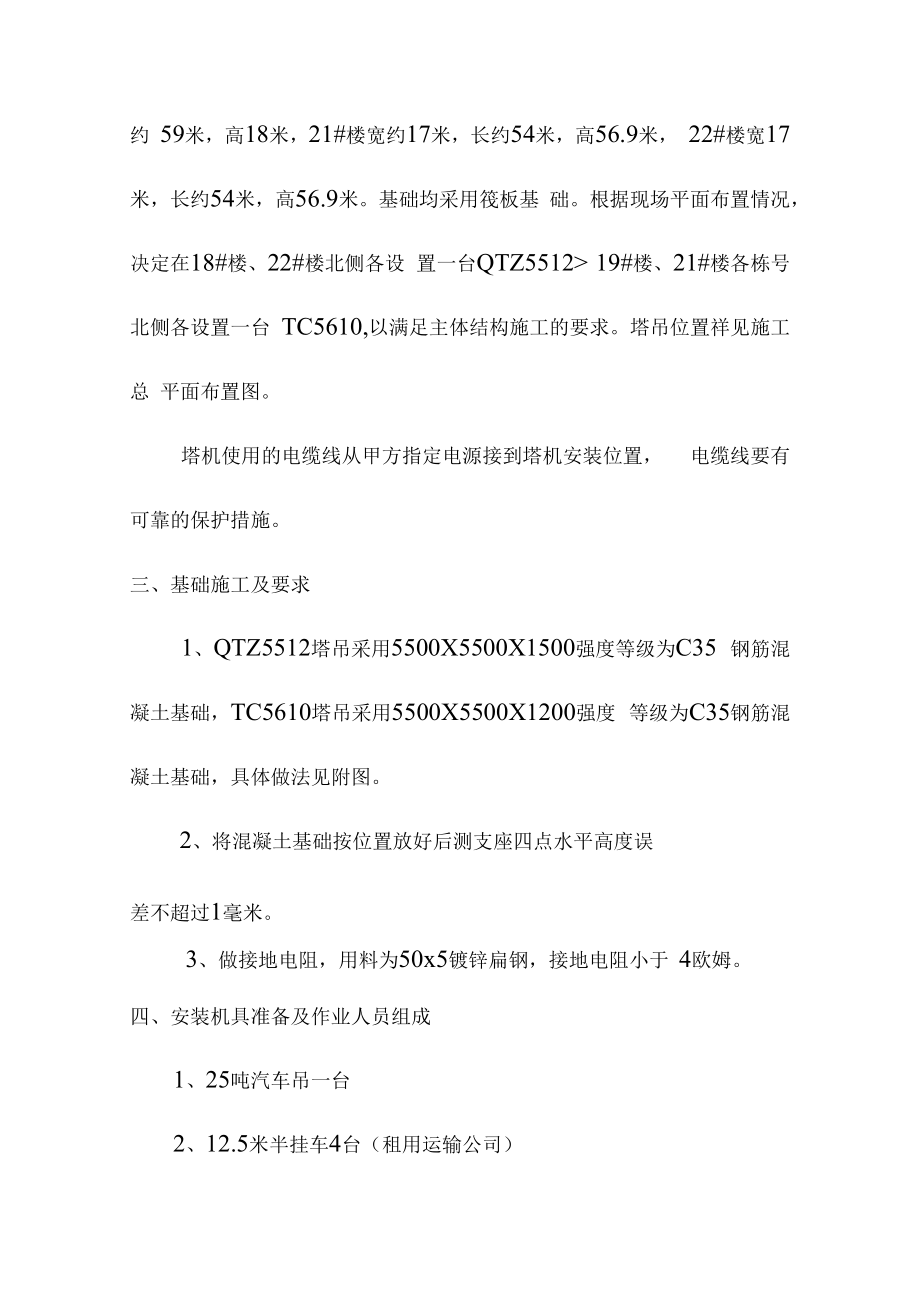

2、2486.90 m2,地下车库为20758.53 m2o结构形式:18#楼、19#楼、21#楼、22#楼地上部分均为 剪力墙结构,地下1-2层为框架剪力墙结构,地下车库及公 建均为框架结构。18#楼、19#楼均为26层,21#楼、22#楼 均为18层,19#楼为地下三层,其余均为地下二层。其中18# 楼宽约18米,长约46米,高77.4米,19#楼宽18米,长约 59米,高18米,21#楼宽约17米,长约54米,高56.9米, 22#楼宽17米,长约54米,高56.9米。基础均采用筏板基 础。根据现场平面布置情况,决定在18#楼、22#楼北侧各设 置一台QTZ5512 19#楼、21#楼各栋号

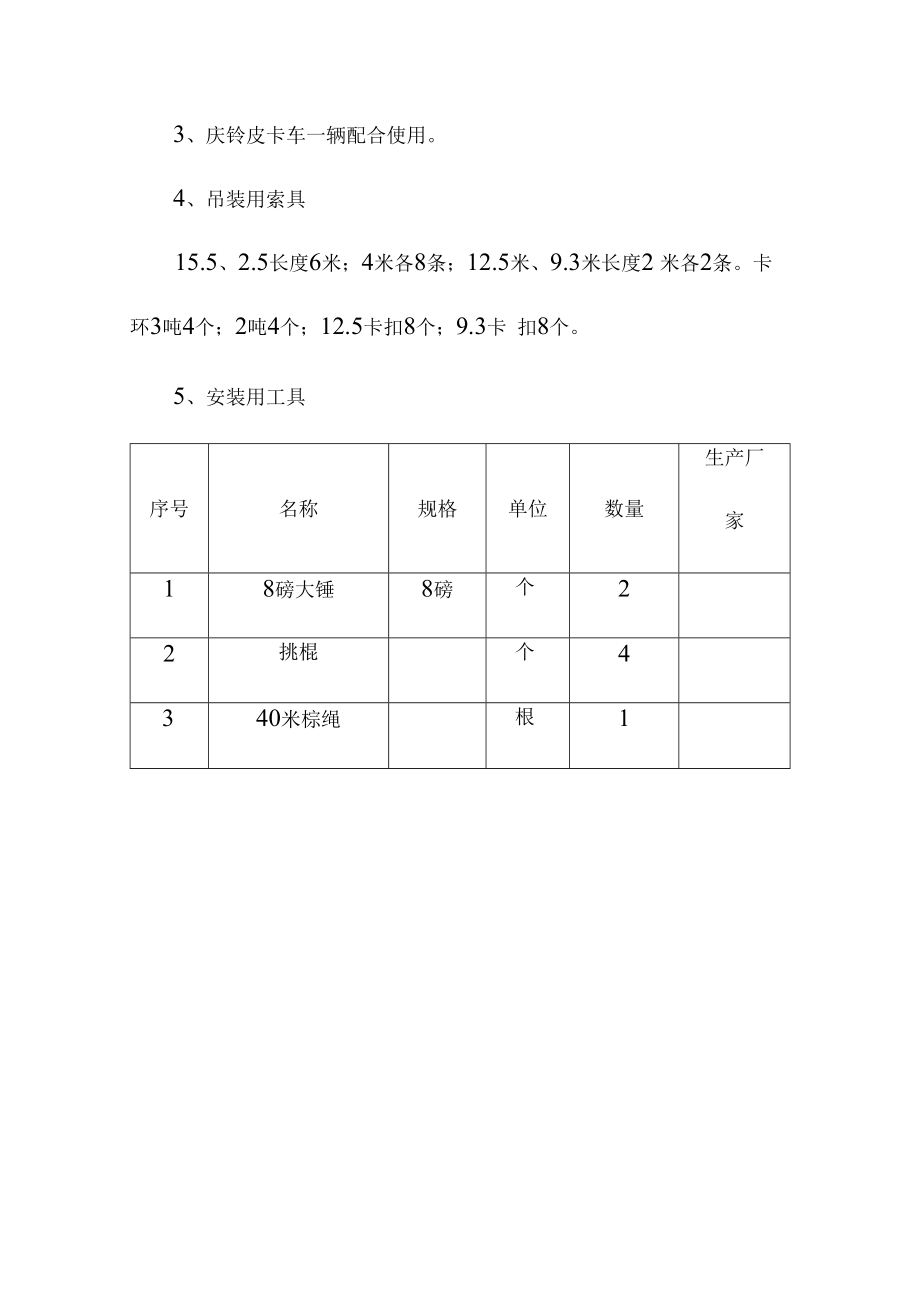

3、北侧各设置一台 TC5610,以满足主体结构施工的要求。塔吊位置祥见施工总 平面布置图。塔机使用的电缆线从甲方指定电源接到塔机安装位置, 电缆线要有可靠的保护措施。三、基础施工及要求1、QTZ5512塔吊采用5500X5500X1500强度等级为C35 钢筋混凝土基础,TC5610塔吊采用5500X5500X1200强度 等级为C35钢筋混凝土基础,具体做法见附图。2、将混凝土基础按位置放好后测支座四点水平高度误差不超过1毫米。3、做接地电阻,用料为50x5镀锌扁钢,接地电阻小于 4欧姆。四、安装机具准备及作业人员组成1、25吨汽车吊一台2、12.5米半挂车4台(租用运输公司)3、庆铃皮卡车一

4、辆配合使用。4、吊装用索具15.5、2.5长度6米;4米各8条;12.5米、9.3米长度2 米各2条。卡环3吨4个;2吨4个;12.5卡扣8个;9.3卡 扣8个。5、安装用工具序号名称规格单位数量生产厂家18磅大锤8磅个22挑棍个4340米棕绳根14铅丝8#kg505垫木4m长根146手动葫芦1吨个17手锤个28克丝钳件29套筒扳手个210六方扳手件211电动工具套112黄油kg213液压油kg156、人员组成序号职 务姓 名1组长冯清磊2技术员朱涛3安全员彭名礼4班长另见名单5塔司10人,另见名单6起重工韩少辉7拆装工衣军8拆装工朱兴国9拆装工贾小立10拆装工马宝林11电工朱怀喜五、现场检查

5、1、查看现场车辆是否能顺利通过。2、查看现场有无坑、沟、暗沟、暗洞、上方有无高压线、通讯线,如有以上情况影响安装,应采取支护措施。六、塔式起重机安装作业程序1、基础施工1.1 了解现场布局和地质情况,清理障碍物。1.2 根据建筑物的布局确定基础的铺设位置,按固定基础 图上所规定的技术要求进行基础铺设。浇灌好混凝土后,需 要14-15天养护时间。注意:地基必须夯实到能承受0.25Mpa 荷载。2、塔机安装2.1 先将底架放置于混凝土基础平台上,装上压板,拧紧 地角螺栓,测量底架上的四个法兰盘和四个斜撑杆座处的水 平度,使在规定的公差内。若超差则在底盘与基础的接触而 间用楔型调整块及铁板等垫平,注

6、意垫块必须垫实、垫牢。 不允许垫块有任何可能的松动,并用双螺母拧紧防松。2.2 将3节标准节用高强螺栓连成一体,然后吊装在固定 基础上,并用8套高强螺栓固定,安装时注意有首踏步的一 而在垂直于建筑物一侧。2.3 在地面上将液压系统装好在外套架上,将外套架吊起 套在连接好的标准节外面,并使套架上的卡爪搁在标准节的 最下一个踏步上。2.4 在地面上先将下支座、回转支承、上转台、凹转机构 及司机室等装为一体,然后整机吊起,用8套高强螺栓安装 在塔身节上,在用4个销轴将外套架与下支座连接。注意:回转支承下支座、上转台的连接螺栓一定要拧紧。2.5 在地面上将塔顶与平起正臂、衡臂拉杆的第一节用销 轴连好后

7、,吊起用4个销轴与上转台相连。安装塔顶时要注 意顶的前后方向。2.6 在地面上拼装好平衡臂,并将卷扬机构、配电箱等安 装在平衡臂上,接好各部分电线,然后将平衡臂吊起与上转 台用销轴固定,再将平衡臂吊起一定角度装好平衡臂拉杆, 放平后吊车摘钩。2.7 吊起平衡重一块,放在平衡臂最根部的一块配重位置 处。2.8 起重臂与起重臂拉杆的安装。2.8.1 起重臂的配置,次序不得混乱。282按照组合吊臂长度,用相应销轴把它们装配在一起, 臂架第一节和第二节连好后,装上变辐小车并固定在吊臂根 部,把吊臂搁置在1米高左右的支架上,使小车离地;装上 小车牵引机构。所有销轴都装上葫芦销或扣销且开口销必 须充分张开

8、。283组合吊臂拉杆,用销轴连接后搁置在吊臂上弦杠上 的拉杆护架上。1.1.4 检查吊臂上的电路是否完善,并穿绕小车牵引钢丝 绳。先不穿绕起升钢丝绳。1.1.5 将吊臂总成平稳吊起,将吊臂与上转台用销轴连接 (吊装中必须保持吊臂水平以利安装)。286吊臂连接完毕后,继续提升吊臂使吊臂头部稍微抬 起。1.1.7 穿绕起升绳,用起升机构辅助安装拉杆,先将短拉 杆用销轴连接到塔顶相应的拉板上,继续开动卷扬机构,使 长拉杆也能连接到塔顶相应拉板上。1.1.8 将吊臂缓慢放下,使拉杆处于拉紧状态。2.9 吊装平衡重按塔机规定安装其余几块平衡重。然后将平衡重用连接 板连接。2.10 穿绕起升钢丝绳将起升绳

9、引经塔顶排绳轮后,绕过塔顶上的起重量限制 器滑轮,在绕过小车滑轮和吊钩滑轮。将绳端用契套固定在 臂端。2.11 将小车退至臂架最根部与碰块顶牢,转动小车的紧 绳卷筒,把小车变辐绳尽力拉紧。3、塔身标准节的接高方法及顺序3.1 塔身标准节安装:安装标准节。3.2 将起重臂旋转至引入塔身标准节的方向(起重臂位于 外套架上引入梁的正上方。3.3 放松电缆长度略大于总的爬升长度。3.4 在地面先将4个引进滚轮固定在塔身标准节下部横腹 杆的4个角上,然后吊起并安放在外套架的引入梁框架上, 再吊起一个标准节,调整小车的位置,卸下支座与塔身连接 的8个螺栓,开动液压顶升系统,使塔机上部重量重心在油 缸顶升梁

10、上(实际操作时,观爬升架导轮与塔身主弦杆间的 间隙,当8个导轮均脱开时,即为理想位置),此时继续开 动顶升液压系统使油缸活塞杆伸出约L3米,再梢缩油缸, 使爬升架下部支柱支承在塔身踏步的上身的上一个踏步上, 全部伸出油缸,此时塔机上方正好能有装入一个标准节的空 间,用人力把引入梁框架上的标准节引至塔身正上方,对标 准节连接牢固,螺栓顶紧力矩为2.5KNm,卸下引进轮,缩 回油缸,将下支座与塔身连接牢靠。注意:缩油缸时支柱不 能顶在踏步上。即完成一节标准节的加节工作,连续加节时 重复上述步骤即可。塔机小吊钩引进过程如下:a、将吊臂调整到正前方向(与引进梁同向),并把要加 的标准节按此方向在地面排

11、好。吊起一个标准节挂在引进梁 小吊钩上,这时卸下下支座与标准节之间的高强螺栓。将顶 升横梁两端的轴头放入踏步的槽内,开动液压系统仪活塞伸 出,使下支座与标准节结合面刚刚分开,然后在吊起一个标 准节从臂根部向外走,同时观察套架前后方向的四个导轮与 塔身间的间隙基本均匀(约2-4mm)时变辐小车即停住(司 机应记准此平衡点位置)。同时,要使回转电磁制动起作用 以保证吊臂不再左右摆动。B、操纵液压系统使活塞杆继续伸出,直至爬爪能担在上面一个踏步上时,操纵换向阀停止顶升而后转为塞杆收缩, 直到顶升横梁两段的轴头能放入上面一个踏步的槽内为址, 然后缩回油缸至上下标准节连接面接触,用8条高强度螺栓 将两标

12、准节连接牢固,将引进吊钩拉倒最外端,然后油缸继 续缩回,使下支座落在新加的标准节上,在对角线上用4条 螺栓连接牢固。C、开动小车把第二个标准节挂在引进吊钩上,重复以上 过程。3.5 塔机加节完毕,应空载旋转臂架至不同角度,检查塔 身各连接处高强度螺栓的拧紧问题(哪一根塔身主弦杆位于 平衡臂正上方时,就把此弦从下到上的所有螺栓拧紧)。.4、调整各种安全装置4.1 力矩限制器调整为了保证塔机在工作时起重力矩不大于额定起重力矩, 本塔机设有力矩限制器,当起重力矩达到额定值的80%时, 变幅小车只能以低速向前运行;当起重力矩达到额定值的 90%时,调控相应的开关动作,操作台上的指示灯亮并给出 蜂鸣报警

13、外,还停止起升卷扬的起升方向和变幅小车向外方 向的动作。4.2 起重量限制器调整起重量限制分低载高速、重载中速限制,每一档都规定 了该挡的最大起重量。当卷扬机构工作在高速档位起重超过 高速档的最大起重量时,调控相应开关,使该挡的上升回路 断电,这时塔机会自动换到中速挡;当卷扬机构工作在中低 速档起重量超过塔机的最大起重量并小于最大起重量的 110%时,调控相应开关动作,除指示灯亮并给出蜂鸣报警外, 还切断起升卷扬机构的上升回路,吊钩只能下降。4.3 幅度限位器调整(1)吊钩空载,当小车运行至最大幅度(或最小幅度) 时限位开关动作,小车停止向极限方向运行,只能反向。(2)当幅度小于5米或大于最大

14、幅度少5米时,小车速 度高速档自动转换为低速档运行。(3)重复(1)、(2)动作三次,效果一样即可。4.4 提升高度限位调整(1)起升高度相同,滑轮倍率不同;起升高度发生变化时, 高度限位器均应重新调整。(2)空钩以中、低档速上升,使吊钩达到预定的极限高 度(臂架根较点高度减去约2米)时,上限位开关动作,吊 钩不能再上升;(3)空钩以高速档运行到预定高度(臂架根交点高度处 约10米)时,上限强迫换档开关动作,吊钩自动转换为中 速运行:(4)吊钩试运行三次,效果一样即可:(5)限位开关动作后,操作手柄必须回零,否则控制回 路无电。4.5 回转限位器调整以电缆不扭动时为中间位置,调整限位开关中的凸

15、轮, 使臂架只能正、反各转L5圈。4.6 制动器调整见制动器使用说明书(随机文件)。5、塔机的拆卸塔机拆卸的方法与安装方法基本相同,只能程序与安装 相反,即后装先拆、先装的后拆。在拆卸过程中必须专人专 职,统一指挥。6、附着工作状态的安装及拆卸6.1 概述塔式起重机工作高度超过独立高度就必须附着工作,附 着工作时将塔身直接固定在混凝土基础上,6.2 安装前准备6.2.1 用户和安装单位根据所附固定基础图进行混凝土 基础的施工,同时保证达到其技术要求。6.2.2 建筑物附着处强度用户和安装单位在安装本塔机之前,应对建筑物附着点 的位置和强度预先确定和计算。6.2.3 附着式塔式起重机的安装(1)附着工作状态的安装程序与固定工作状态安装基 本相同,其安装程序简述如下:(2)吊装一节基础节,注意基础节上设有
