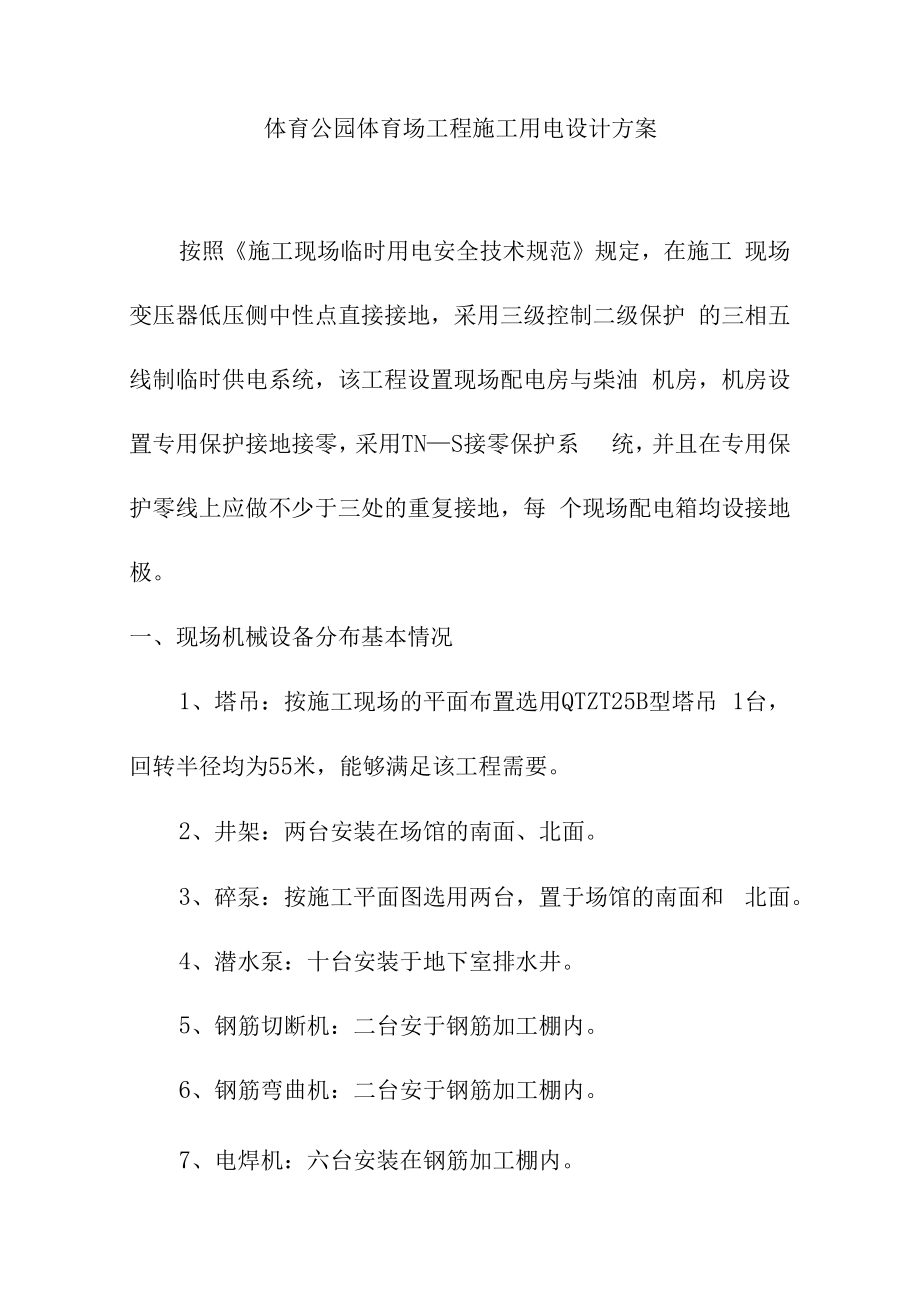

体育公园体育场工程施工用电设计方案.docx_第1页
第1页 / 共9页

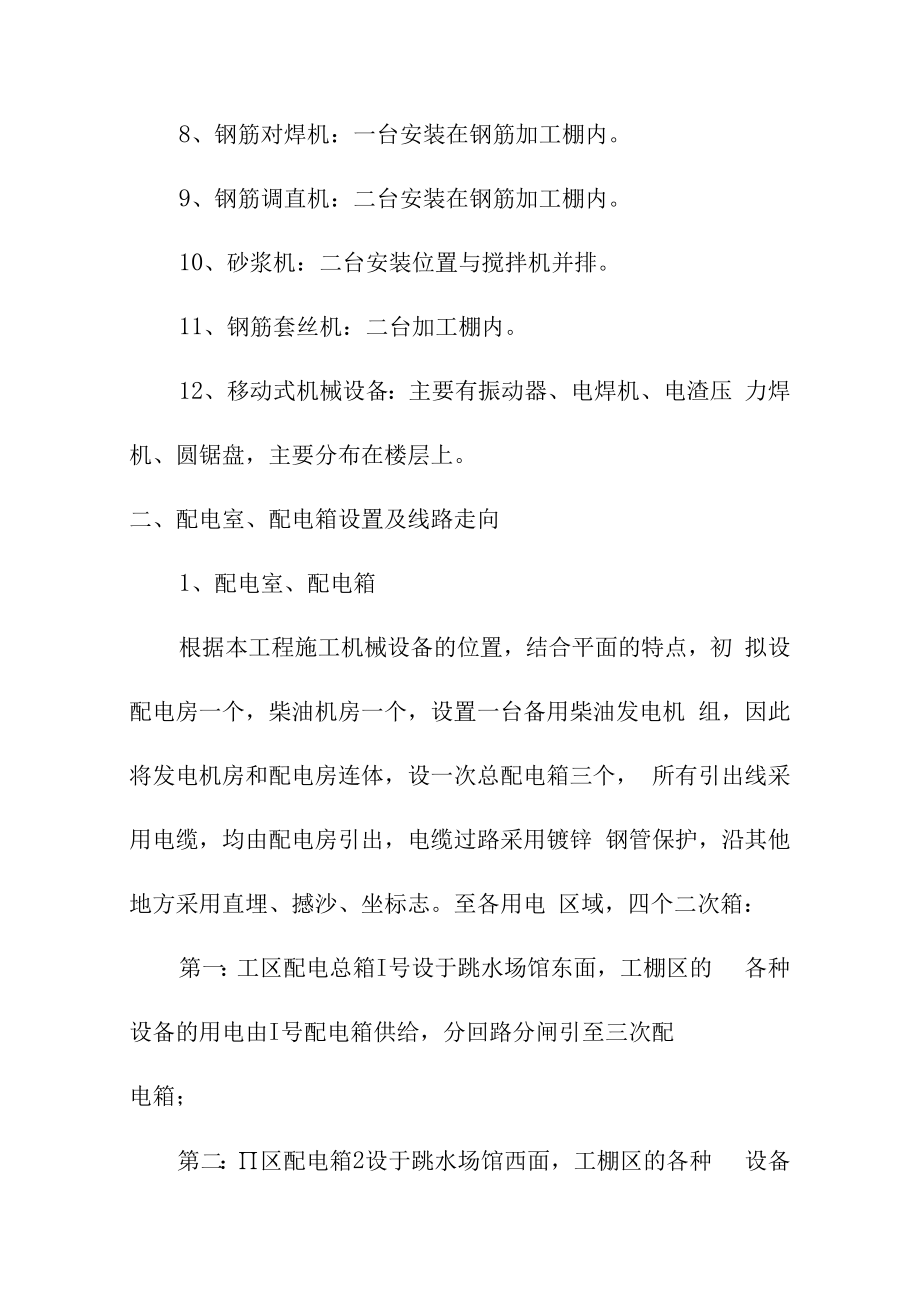

体育公园体育场工程施工用电设计方案.docx_第2页
第2页 / 共9页

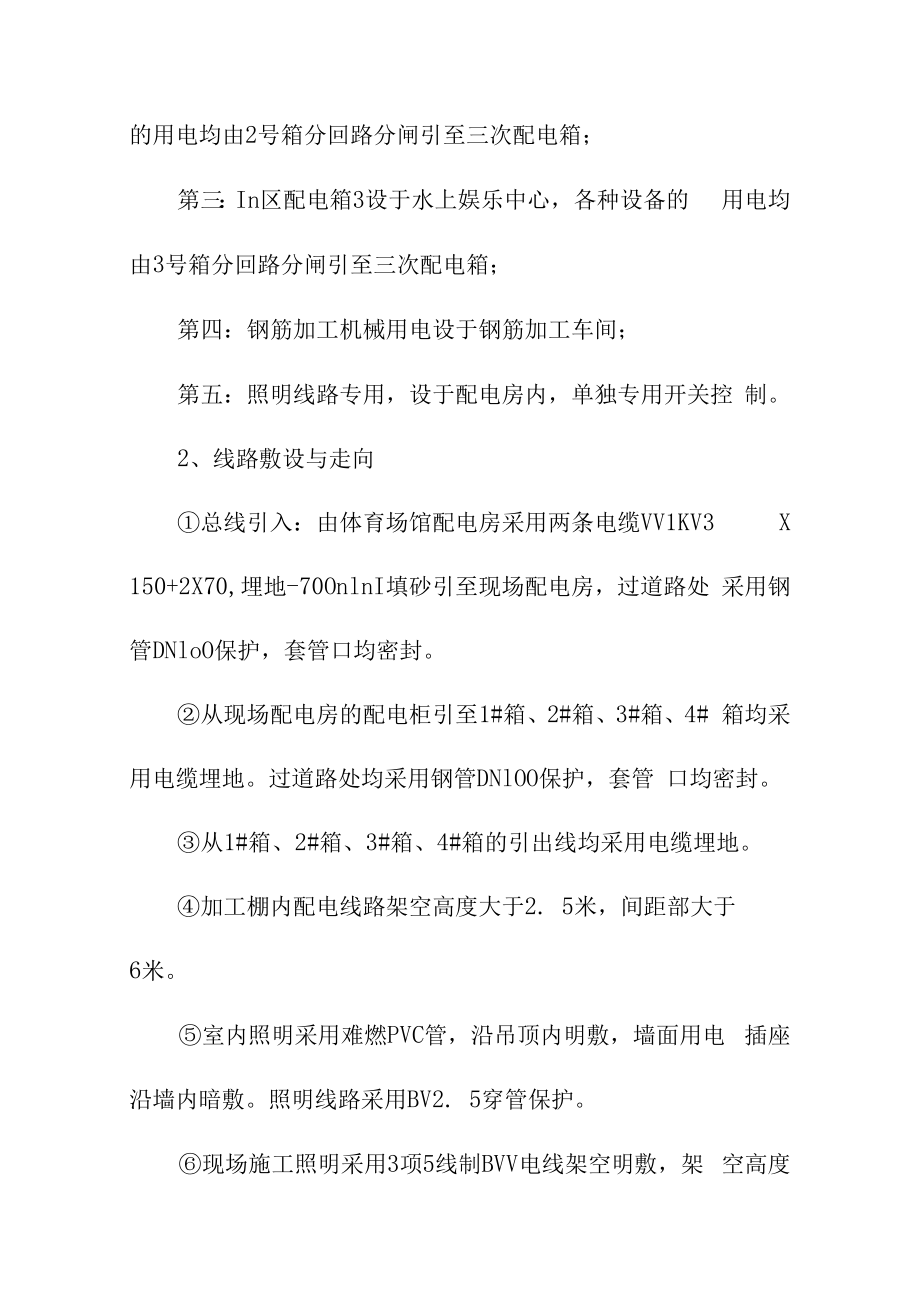

体育公园体育场工程施工用电设计方案.docx_第3页
第3页 / 共9页
体育公园体育场工程施工用电设计方案.docx_第4页
第4页 / 共9页
体育公园体育场工程施工用电设计方案.docx_第5页
第5页 / 共9页
体育公园体育场工程施工用电设计方案.docx_第6页
第6页 / 共9页
体育公园体育场工程施工用电设计方案.docx_第7页
第7页 / 共9页
体育公园体育场工程施工用电设计方案.docx_第8页
第8页 / 共9页
体育公园体育场工程施工用电设计方案.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《体育公园体育场工程施工用电设计方案.docx》由会员分享,可在线阅读,更多相关《体育公园体育场工程施工用电设计方案.docx(9页珍藏版)》请在第壹文秘上搜索。

1、体育公园体育场工程施工用电设计方案按照施工现场临时用电安全技术规范规定,在施工 现场变压器低压侧中性点直接接地,采用三级控制二级保护 的三相五线制临时供电系统,该工程设置现场配电房与柴油 机房,机房设置专用保护接地接零,采用TNS接零保护系 统,并且在专用保护零线上应做不少于三处的重复接地,每 个现场配电箱均设接地极。一、现场机械设备分布基本情况1、塔吊:按施工现场的平面布置选用QTZT25B型塔吊 1台,回转半径均为55米,能够满足该工程需要。2、井架:两台安装在场馆的南面、北面。3、碎泵:按施工平面图选用两台,置于场馆的南面和 北面。4、潜水泵:十台安装于地下室排水井。5、钢筋切断机:二台

2、安于钢筋加工棚内。6、钢筋弯曲机:二台安于钢筋加工棚内。7、电焊机:六台安装在钢筋加工棚内。8、钢筋对焊机:一台安装在钢筋加工棚内。9、钢筋调直机:二台安装在钢筋加工棚内。10、砂浆机:二台安装位置与搅拌机并排。11、钢筋套丝机:二台加工棚内。12、移动式机械设备:主要有振动器、电焊机、电渣压 力焊机、圆锯盘,主要分布在楼层上。二、配电室、配电箱设置及线路走向1、配电室、配电箱根据本工程施工机械设备的位置,结合平面的特点,初 拟设配电房一个,柴油机房一个,设置一台备用柴油发电机 组,因此将发电机房和配电房连体,设一次总配电箱三个, 所有引出线采用电缆,均由配电房引出,电缆过路采用镀锌 钢管保护

3、,沿其他地方采用直埋、撼沙、坐标志。至各用电 区域,四个二次箱:第一:工区配电总箱I号设于跳水场馆东面,工棚区的 各种设备的用电由I号配电箱供给,分回路分闸引至三次配电箱;第二:区配电箱2设于跳水场馆西面,工棚区的各种 设备的用电均由2号箱分回路分闸引至三次配电箱;第三:In区配电箱3设于水上娱乐中心,各种设备的 用电均由3号箱分回路分闸引至三次配电箱;第四:钢筋加工机械用电设于钢筋加工车间;第五:照明线路专用,设于配电房内,单独专用开关控 制。2、线路敷设与走向总线引入:由体育场馆配电房采用两条电缆VV1KV3 X 150+2X70,埋地-70OnlnI填砂引至现场配电房,过道路处 采用钢管

4、DNloO保护,套管口均密封。从现场配电房的配电柜引至1#箱、2#箱、3#箱、4# 箱均采用电缆埋地。过道路处均采用钢管DNlOO保护,套管 口均密封。从1#箱、2#箱、3#箱、4#箱的引出线均采用电缆埋地。加工棚内配电线路架空高度大于2. 5米,间距部大于6米。室内照明采用难燃PVC管,沿吊顶内明敷,墙面用电 插座沿墙内暗敷。照明线路采用BV2. 5穿管保护。现场施工照明采用3项5线制BVV电线架空明敷,架 空高度大于2. 5米。地下室各通道采用36V安全照明,用BVV225mm2线 沿支撑架敷设。所有配电箱均接地,并与接地体连接。三、负荷计算用电负荷计算采用通用系数进行计算,根据建设部颁布

5、 标准JGJ46-88施工现场临时用电安全技术规范、建筑施 工现场临时用电安全技术,有关公式和数据参数表格及地 方政府有关规定进行计算。计算中应注意的事项:1、一般交流电焊机械名牌给出的是额定视在功率(KVA) 和视在功率时的功率因数SOSe,为保证安全生产、文明施 工,根据JGJ46-88建设部颁布施工临时用电安全技术规 程编制本临时用电施工组织设计。2、根据现场条件设计和本工程施工计划安排的设备, 以下列简化公式估算容量。Sj=O.9 (KlPlcos1+K2P2cos2+K3P3cos 3+K4Sl+K5S2)A、起重机、提升机额定功率:P1=126KW Kl=O. 5 cos 1=0.

6、 75B、碎机械(搅拌机、砂浆机、输送泵)额定功率:P2=185KW K2=0. 5 cos2=0. 75C、钢筋机械、木工机械及其机械额定功率:P3=192KW K3=0. 5 cos3=0. 75D、电焊额定容量:S1=166KVA K4=0. 5E、室内外照明容量:S2=120KWK5=0.8Sj=O.9* (84+123+128+83+96)=463KVA四、配电线路的选择1、总供电线路的选择按照导线允许电流选择导线截面面积:1 线=Kc 2 Sj/J 3U X Cosn其中:Kc Sj=O. 6463=277. 8kva所以:I 线=277. 8X 1000/73X380*0. 75

7、=562A查表得取2根VV-3X120+2X 70电缆能满足要求。2、配电线路的选择(1) 1#配电箱所配线路(包括东侧一台塔吊、钢筋及木工加工区)按照导线允许电流选择导线截面面积:I 线=Kc Sj/J 3U 线 XCOSn其中:Kc Sj=O. 9 0. 5 350/0. 75=210A所以:I 线=210X1000/J3X380=319A查表得取:VV-3X150+2X50电缆能满足要求。(2) 2#配电箱所配线路(包括钢筋及木工加工区)按照导线允许电流选择导线截面面积:I 线=Kc Sj/J 3U 线 XCOSn其中:Kc Sj=O. 9 0. 5 300/0. 75=180A所以:I

8、 线=180X 1000/J 3X380=273A查表得取:VV-3X120+2X50电缆能满足要求。(3) 3#配电箱所配线路(包括提升架、水上娱乐中心 施工设备及锅炉房改造、游泳练习池、室内游泳池的改造用 电)按照导线允许电流选择导线截面面积:I 线=Kc Sj/J 3U 线 XCOSn其中:Kc Sj=O. 90. 5241/0. 75=145A所以:I 线=145X 1000/J 3X380=220. 3A查表得取:VV-3X95+2 X50电缆能满足要求。(4) 4#配电箱所配线路(包括各区施工设备用电,设 备功率按140KVA计)按照导线允许电流选择导线截面面积:I 线=Kc Sj

9、/J 3U 线 XCoSn其中:Kc Sj=O. 9 0. 5 140/0. 75=84A所以:I 线二24X1000/J3X380=127. 6A查表得取:VV4X35+16电缆能满足要求。(5) 5#、6#为锅炉房改造、游泳练习池、室内游泳池改造的配电箱电缆由3#配电箱(水上娱乐中心),用电缆 VVlKV335+216o3、配电箱与开关箱设计(1)配电箱、开关箱均使用统一定制标准产品,根据 现场情况须加工制作的配电箱,必须符合GJG46-88施工现 场临时用电安全技术规范有关要求。(2)配电箱的设置应靠近设备,共用配电箱应置于负荷 集中处。(3)照明配电箱应和动力配电箱分开设置。现场须配备

10、一台250KVA发电机。4、电器:根据不同类型机械设备的功率与电流大小确 定,坚持一机一闸一漏电,禁止一闸多机。低压配电线路型式选择 选择放射一枝干式配电线路, 如图:总配电房0S-Ore+*f7A施工现场配电箱1 #2#3#4#5#第四节施工临时用水本工程施工现场和生活区分处一地,由相同水源供水。水源接驳点由总包单位和施工队商定,装表计量。施工现场生活用水量:Q = PNK( T80360 )式中:P一施工现场高峰昼夜人数,取50人N一施工现场生活用水定额,取30 L / SK一施工现场用水不均衡系数,取L5T一每天工作班数,按1班计,取1Q = 50X30 人 XL5 (l80360) = 0. 078(L/S)
