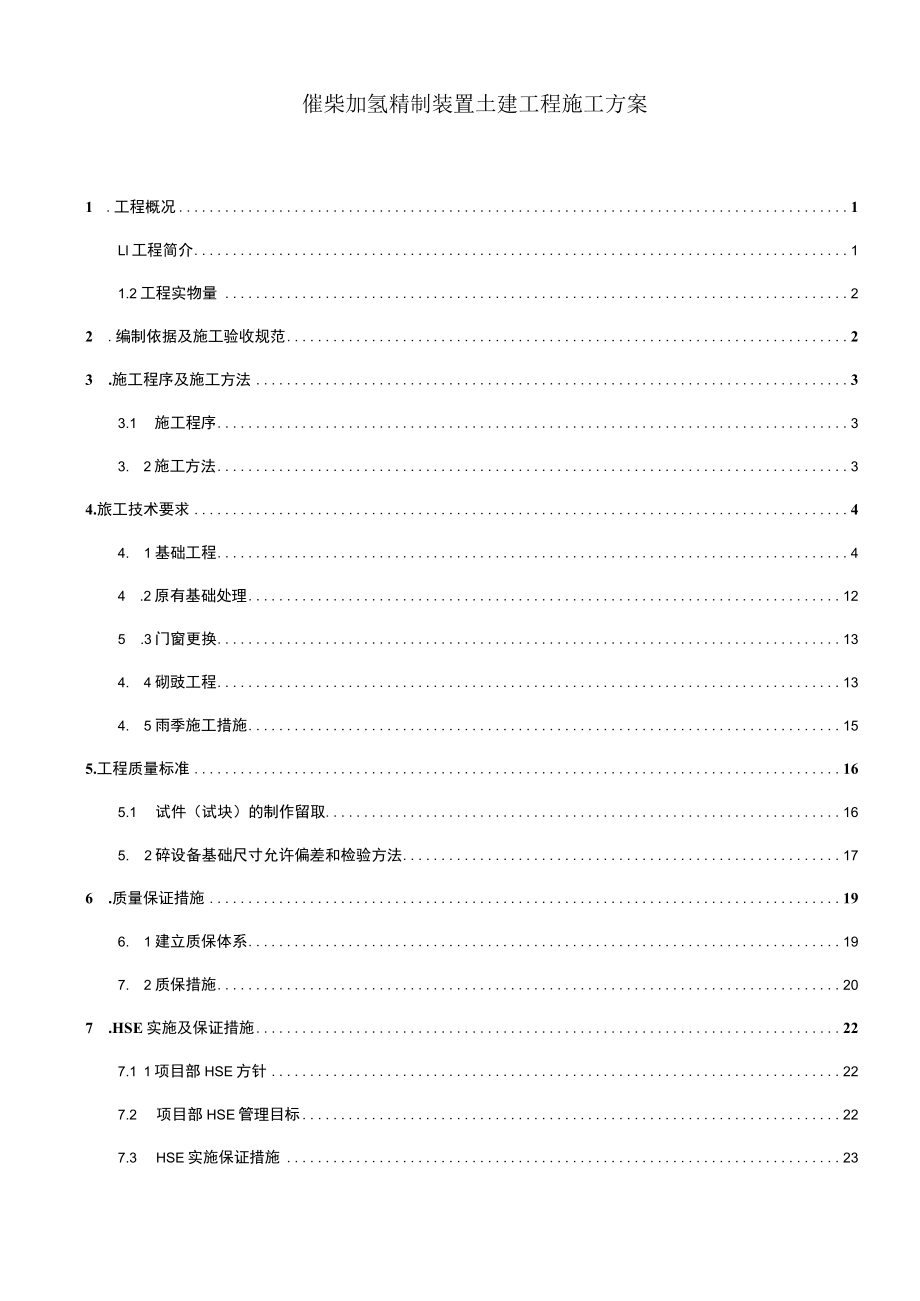

1、催柴加氢精制装置土建工程施工方案1 .工程概况1Ll工程简介11.2工程实物量22 .编制依据及施工验收规范23 .施工程序及施工方法33.1 施工程序33. 2施工方法34.旅工技术要求44. 1基础工程44 .2原有基础处理125 .3门窗更换134. 4砌豉工程134. 5雨季施工措施155.工程质量标准165.1 试件（试块）的制作留取165. 2碎设备基础尺寸允许偏差和检验方法176 .质量保证措施196. 1建立质保体系197. 2质保措施207 .HSE实施及保证措施227.1 1项目部HSE方针227.2 项目部HSE管理目标227.3 HSE实施保证措施238 .施工进度计划

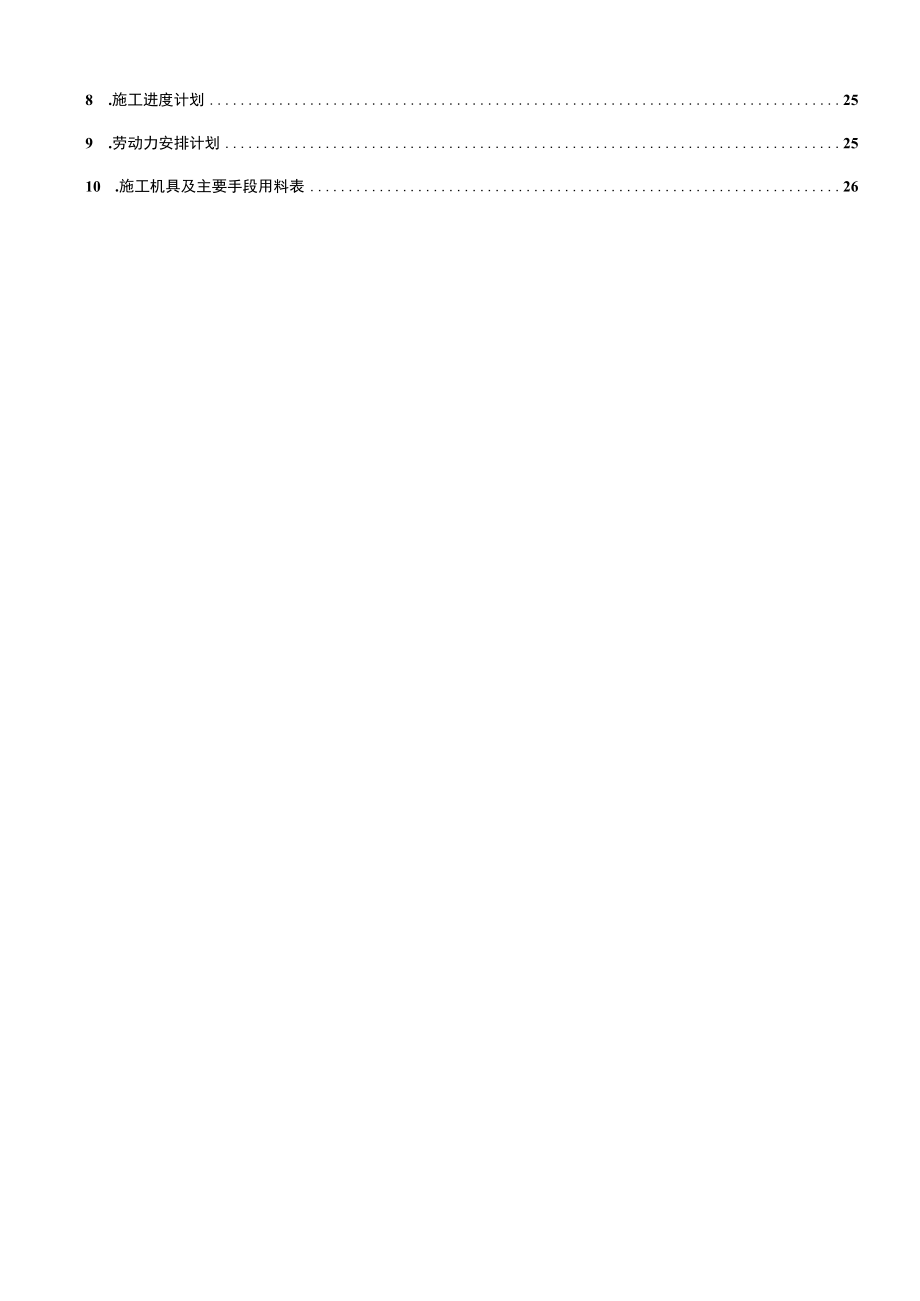

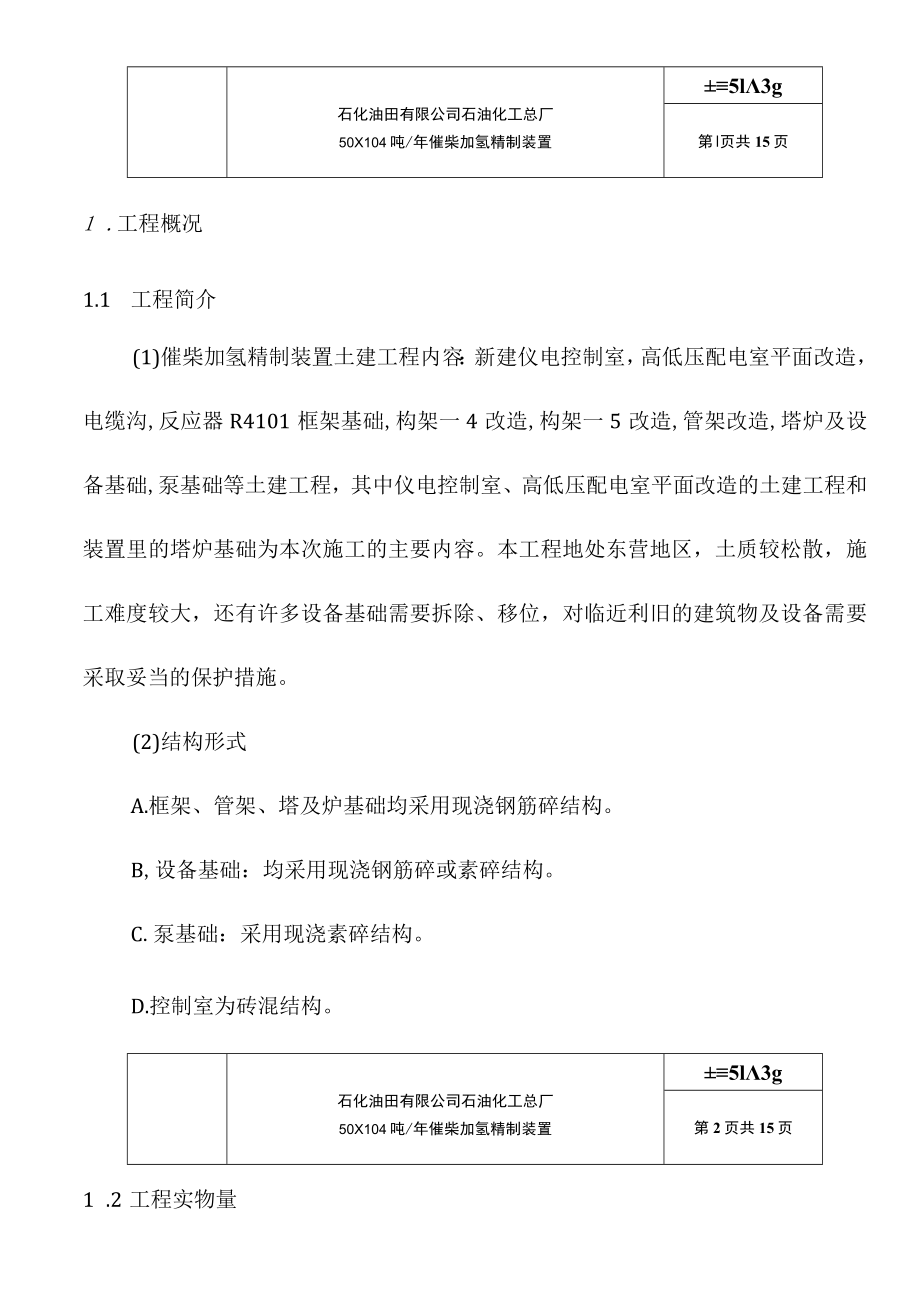

2、259 .劳动力安排计划2510 .施工机具及主要手段用料表265l3g石化油田有限公司石油化工总厂50X104吨/年催柴加氢精制装置第页共15页1 .工程概况1.1 工程简介(1)催柴加氢精制装置土建工程内容：新建仪电控制室，高低压配电室平面改造，电缆沟,反应器R4101框架基础,构架一4改造,构架一5改造,管架改造,塔炉及设备基础,泵基础等土建工程，其中仪电控制室、高低压配电室平面改造的土建工程和装置里的塔炉基础为本次施工的主要内容。本工程地处东营地区，土质较松散，施工难度较大，还有许多设备基础需要拆除、移位，对临近利旧的建筑物及设备需要采取妥当的保护措施。(2)结构形式A.框架、管架、塔
3、及炉基础均采用现浇钢筋碎结构。B,设备基础：均采用现浇钢筋碎或素碎结构。C.泵基础：采用现浇素碎结构。D.控制室为砖混结构。5l3g石化油田有限公司石油化工总厂50X104吨/年催柴加氢精制装置第2页共15页1 .2工程实物量工程实物量（见附录一）2 .编制依据及施工验收规范2. 1QG/SE18.01-1996质量手册和QG/SE18.02-1996质量体系程序文件石化第二建设公司；3. 2QG/SE12.03施工方案/措施编制、审批管理标准石化第二建设公司；4. 3石油化工施工安全技术规程SH3505-1999;5. 4石化油田有限公司石油化工总厂50X10吨/年催柴加氢装置质量比如施工组
4、织设计6. 5施工图纸：图号62-0109洛阳设计院设计。7. 6建筑地基处理技术规范JGJ79-978. 7混凝土结构工程施工质量验收规范GB50204-20029. 8石油化工设备混凝土基础工程施工及验收规范SH3510-200010. 钢筋焊接及验收规范JGJ18-96石化油田有限公司石油化工总厂50X104吨/年催柴加氢精制装置5l3g第3页共15页3 .施工程序及施工方法3.1 施工程序施工准备一旧基础拆除一测量放线f桩基施工f方开挖一碎石垫层一碎垫层一钢筋绑扎一模板支设一碎浇筑一拆模一土方回填一交付安装3 .2施工方法(1)方开挖：对于小型基础采用人工开挖，而大型基础采用以机械为主
5、、人工为辅进行开挖；(2)模板的支设：小型基础的模板可以一次性的支设，采用钢模体系;而对于大型基础采用竹胶板木龙骨模板体系；对于框架采用复合木模板和钢模板相结合的方式；(3)钢筋的制作：钢筋制作在钢筋棚里下料预制，然后进行现场绑扎;框架柱钢筋采用直螺纹连接；(4)碎的浇注：对于独立基础、条形基础、大板基础采用一次浇注法,而对于框架结构采用二次浇注法;5l3g石化油田有限公司石油化工总厂50X104吨/年催柴加氢精制装置第，页共15页碎的养护：采用塑料薄膜和草袋覆盖保温的综合蓄热法进行养护。4 .施工技术要求4.1 基础工程(1) 土方工程A.施工准备工作为了保证土方开挖顺利进行，前期的准备工作
6、要充分周密，尤其应做好以下几项工作：B.给定坐标的引测工作及工程的轴线定位。C,测量放线及测量桩、点的保护。D.施工用电、用水，设置供电，供水路线，保障施工特别是夜间施工不受阻碍。(2) 土方开挖A.根据现场实际情况及施工工期的要求，基础的开挖，采用人机相结合的开挖方式，以提高施工的工作效率。5l3g石化油田有限公司石油化工总厂50X104吨/年催柴加氢精制装置第5页共15页B.为防止超挖或者扰动老土，机械开挖至基底200m处应停止，采用人工挖土，完成部分及时复核土面标高是否符合要求，以免出现超挖、欠挖现象。C.开挖后可以用作回填的土堆放一旁，其余土方用自卸汽车运至业主指定的弃土堆放地点。D.
7、为防下雨对基底造成破坏，产生不必要的损失，每完成一段既做好素碎垫层。(3)放坡系数为保证基坑稳定，放坡应根据土质、现场相邻建构筑物及道路距离等情况而定。(4)排水采用集水井及轻型井点两种方式，降低地下水位，排除地槽集水。A.基坑排水采用明沟、集水井形式，在基槽两侧挖300X300排水沟,间隔20m挖600X600,深800集水井，底部铺20OmnI厚碎石，井内安放一台潜水泵，待基础施工完后拆除。B.基坑四周均布轻型井点，用27X3钢管，伸入地槽下500-1000,5l3g石化油田有限公司石油化工总厂50X104吨/年催柴加氢精制装置第6页共15页间距1200,将各井点连接，用泵将地下水排除。(
8、5)回填土A.回填土的土质必须符合施工要求，不得含有机物和其它杂物。回填土粒径不得大于15m,含水率应符合规范要求，回填顺序先深、后浅,先小面积后大面积。回填时基坑内不得有积水，并将基坑内淤泥、建筑垃圾等杂质清理干净，回填土应分层回填，厚度250-30OnInb分层夯实。或放水浸实，达到回填要求。B.回填土要按规定抽取土样做干容重试验。(6)模板工程A.根据基础高度，长度先进行现场配模，因整板碎量大对模板侧压力作用大，所以木龙骨间距定为30Onlnb纵横连杆采用由48义3.5钢管，间距为800mmB.组合钢模板根据设计要求，配置组合钢模，安装前，要做好定位基准工作，按施工需要对模板及配件的质量
9、规格、数量逐项清点检查，未经修复的部件5l3g石化油田有限公司石油化工总厂50X104吨/年催柴加氢精制装置第7页共15页不得使用，按照安装程序进行堆放，运输、重叠平放时，每层之间加垫木，底层模板应垫离地不小于IOcmoC.条形基础，模板支撑于土壁时，必须将支撑点土清除修平，并设垫板，端部用可调螺栓固定，为保证基础宽度，防止两侧模板位移，在两侧模板间相隔2m处加设临时木条支撑，待浇筑碎时拆除。D.独立基础，侧模斜撑与侧模夹角不宜小于45。，柱模板之间要用水平撑和斜撑联成整体增加稳定性，U型卡不要一次上满，要等校正固定后再上满，安装过程中，要随时检查对角线，防止柱模扭转。E.地脚螺栓的固定是模板
10、工程中的一个重点，园形布置地脚螺栓，采用3=8mm的钢板做胎模，然后用48X3脚手钢管做支架，与基础模板支撑系统分离开。其余形状布置的地脚螺栓用-8X150X150钢板开孔固定，钢板焊于L75X5角钢上，角钢支撑于模板上固定。(7)钢筋工程A.所有钢筋进场必须附有质保书原件、型号标牌，不同种类的钢筋不得混放。钢筋进场后，必须及时到指定的试验部门进行二次检验，合格5l3g石化油田有限公司石油化工总厂50X104吨/年催柴加氢精制装置第X页共15页后方可使用。如钢筋在加工过程中产生脆断，焊接性能不良或机械性能显著不正常时，必须进行有关化学成分分析。B.钢筋由车间根据所提供的下料单进行制作,检验合格
11、后交绑扎班进行绑扎，绑扎前应按料单和图纸进行核料，按图纸和规范要求进行绑扎,对双层网片应用马凳垫起，成梅花形布置，每平米内不能少于4个。C.为保证柱插筋位置准确不位移，在插筋下部四角用16钢筋长50Omm钉入碎垫层，留150CnI与插筋绑扎，上部用钢管支架固定，与外围模板固定钢管拉结成整体。D.钢筋采用I级钢筋，冷轧带肋钢筋，级钢筋,钢筋搭接采用焊接搭接和绑扎搭接,焊接搭接采用双面搭接焊及闪光对焊，搭接长度为5倍的钢筋直径,钢筋焊接先行试焊，合格后方可施焊,焊工需持有效证件上岗操作。E.绑扎搭接:在受拉区搭接长度为40倍的钢筋直径,在受压区搭接长度为受拉区的0.7倍。F.钢筋接头数量和位置5l
12、3g石化油田有限公司石油化工总厂50X104吨/年催柴加氢精制装置第9页共15页a.焊接相互错开，在任一焊接接头中心至长度为钢筋直径D的35倍且不小于500MM的区段范围内，同一根钢筋不得有两个接头,在该段范围内，受拉区接头不宜超过50%ob.帮扎接头相互错开，从任一帮扎接头中心至搭接长度L的1.3倍的区段范围内，接头数量在受拉区不超过25%,受压区不超过50%.钢筋绑扎前,先行除锈,表面洁净后，方可绑扎，绑扎采用22#镀锌铁丝绑扎.(8)碎工程A.材料要求碎采用搅拌站集中搅拌，以保证施工需求。a.碎配合比由指定的试验中心试验室出具碎配合比单，应严格按配合比单中数量进行配料。b.水泥选用国家定
13、点生产厂家、检验合格后方准使用。C,碎石含泥量要求控制在1%以内，砂含泥量控制在2%以内。并送试验室检验，合格后方可使用，砂选用中砂，以减少水泥用量，降低碎收缩。d外加剂：为了满足和易性、抗裂、防渗性能，减缓水泥早期水化热的发热，在碎中掺入适量减水剂。5l3g石化油田有限公司石油化工总厂50X104吨/年催柴加氢精制装置第10页共15页B.碎浇捣:a.碎入模方式：小型独立基础为人工搭设钢管脚手运输跑道，由机动翻斗车场外碎现场入模。b.振捣方式：用插入式振动棒，操作时，其插点要均匀排列，在每一位置持续时间应以拌合物停止下沉，不再冒气泡，并泛出水泥浆为准，钢筋较密处，应人工振捣相配合，不准在模板及
