1、光伏发电站并网安全条件及评价电气二次系统必备条件查评表查评概述：按照光伏发电站并网安全条件及评价规范（试行）有关条款，依据DL/T5044-2004电力工程直流系统设计技术规程、DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程、国电发2000589号防止电力生产重大事故的二十五项重点要求、GB/T14285-2006继电保护和安全自动装置技术规程、DL/T587-2007微机保护装置运行管理规程、继电保护及安全自动装置运行管理规程、DL/T995-2006继电保护和电网安全自动装置检验规程等规程标准，现场检查了金昌振新光伏发电有限公司IOOMV光伏电站电气二次系统规程规定
2、、规章制度、图纸资料、继电保护定值通知单、试验报告等管理资料及相关的电气二次系统设备。金昌振新光伏电站（IoOMW）IIokY出线路配置了四方公司CSC-163A光纤差动、四段式距离保护，1#、2#主变压器配置了许继电气WGL-80IC光纤差动保护、818A高后备保护、822低后备保护，UOkV母线、35kV母线配置了许继电气WMH-800A微机母线差动保护装置，继电保护的配置符合合国家和电力行业标准的要求；光伏电站配置了1套许继电气WGL-800故障录波分析装置、1套许继电气生产的WJE-821A/P微机故障解列装置、1套保定明瑞公司生产的MRD-XHZK接地选线装置、1套许继电气的光功率预

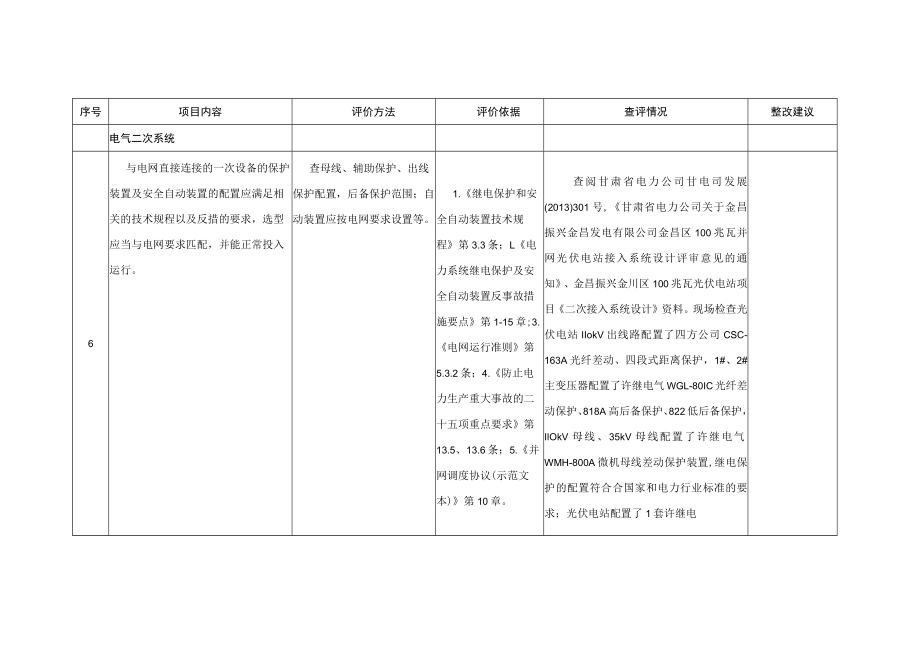

3、测装置，1套许继电气有功、无功功率控制装置、2套南瑞继保SVG无功功率补偿装置，光伏电站自动装置配置符合电力系统行业技术要求。必备条件：必备条件5项（序号6、7、8、9、10）,实查5项，查评情况见附表。查评项目：查评项目20项，实查20项，查评情况及查评项目中发现的问题和整改建议见附表。1.1 电气二次系统必备条件查评表序号项目内容评价方法评价依据查评情况整改建议序号项目内容评价方法评价依据查评情况整改建议电气二次系统6与电网直接连接的一次设备的保护装置及安全自动装置的配置应满足相关的技术规程以及反措的要求，选型应当与电网要求匹配，并能正常投入运行。查母线、辅助保护、出线保护配置，后备保护范
4、围；自动装置应按电网要求设置等。1.继电保护和安全自动装置技术规程第3.3条；L电力系统继电保护及安全自动装置反事故措施要点第1-15章;3.电网运行准则第5.3.2条；4.防止电力生产重大事故的二十五项重点要求第13.5、13.6条；5.并网调度协议(示范文本)第10章。查阅甘肃省电力公司甘电司发展(2013)301号,甘肃省电力公司关于金昌振兴金昌发电有限公司金昌区100兆瓦并网光伏电站接入系统设计评审意见的通知、金昌振兴金川区100兆瓦光伏电站项目二次接入系统设计资料。现场检查光伏电站IIokV出线路配置了四方公司CSC-163A光纤差动、四段式距离保护，1#、2#主变压器配置了许继电气

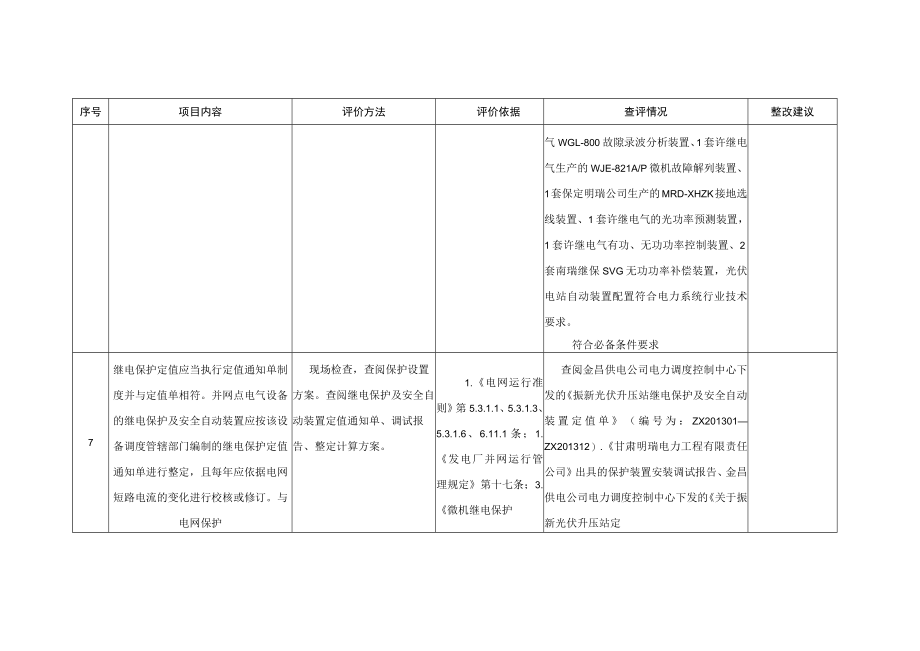

5、WGL-80IC光纤差动保护、818A高后备保护、822低后备保护，IlOkV母线、35kV母线配置了许继电气WMH-800A微机母线差动保护装置,继电保护的配置符合合国家和电力行业标准的要求；光伏电站配置了1套许继电序号项目内容评价方法评价依据查评情况整改建议气WGL-800故隙录波分析装置、1套许继电气生产的WJE-821A/P微机故障解列装置、1套保定明瑞公司生产的MRD-XHZK接地选线装置、1套许继电气的光功率预测装置，1套许继电气有功、无功功率控制装置、2套南瑞继保SVG无功功率补偿装置，光伏电站自动装置配置符合电力系统行业技术要求。符合必备条件要求7继电保护定值应当执行定值通知单
6、制度并与定值单相符。并网点电气设备的继电保护及安全自动装置应按该设备调度管辖部门编制的继电保护定值通知单进行整定，且每年应依据电网短路电流的变化进行校核或修订。与电网保护现场检查，查阅保护设置方案。查阅继电保护及安全自动装置定值通知单、调试报告、整定计算方案。1.电网运行准则第5.3.1.1、5.3.1.3、5.3.1.6、6.11.1条；1.发电厂并网运行管理规定第十七条；3.微机继电保护查阅金昌供电公司电力调度控制中心下发的振新光伏升压站继电保护及安全自动装置定值单（编号为：ZX201301ZX201312）.甘肃明瑞电力工程有限责任公司出具的保护装置安装调试报告、金昌供电公司电力调度控制
7、中心下发的关于振新光伏升压站定序号项目内容评价方法评价依据查评情况整改建议配合的光伏电站内的保护定值须满足电网配合的要求。装置运行管理规程第11.3条。值整定配合要求的函等资料，该光伏电站继电保护定值执行定值通知单制度，光伏电站继电保护与电网配合的保护定值满足电网调度部门的要求。符合必备条件要求8太阳能（光伏）发电站的二次用直流系统的设计配置及蓄电池的放电容量应符合相关规程的技术要求。查阅设计文件、交接试验报告，现场检查。1 .电力工程直流系统设计技术规程第4.L2、4.2、6.3、7.1.5、7.1.1、7.1.2、7.1.3、7.4. 1、7.4.2条；1 .电力系统用蓄电池直流电源装置运
8、行与维护技术规程第5.1.1、5.3.3、6.1、6.2、经查光伏电站配置了1套新乡市新电公司生产的GZDW-5智能高频开关直流充电装置，1组容量为150Ah的阀控式蓄电池，查阅新乡市新电电力科技公司出具的海志蓄电池充放电记录，蓄电池放电容量符合相关规程的技术要求。符合必备条件要求序号项目内容评价方法评价依据查评情况整改建议6.3条。9太阳能（光伏）发电站的低电压穿越与低电压保护定值配合符合相关规程要求。查光伏电站低电压保护定值整定记录，逆变器低电压穿越技术资料。1.光伏发电站接入电力系统技术规定（报批稿）第8条；1.光伏发电站接入电力系统设计规范（报批稿）第6.3条。查阅阳光SG500KTL
9、型逆变器保护功能表、查阅易事特EA500KTF（500KW）并网逆变器系统保护配置方案（软件保护说明书），光伏电站逆变器低电压穿越与低电压保护定值配合正确。符合必备查评条件要求10电站正式并网前，调度自动化相关设备、计算机监控系统应满足当地调度部门及调度自动化有关技术规程的要求。接入22Okv及以上电压等级的大型光伏电站应装设同步相量测量单元（PMU）0查系统配置情况，接入系统审查资料，设计资料以及相关的调试记录，并与相关调度部门核对。1.电力系统调度自动化设计技术规程第5.1.1条；1.并网调度协议（示范文本）第11章；3.电网运行准则第4.1.9、光伏发电站配置了计算机监控系统、电能量远方
10、终端设备、调度数据网络接入设备等;光伏发电站调度自动化系统远动信息按电网调度部门的要求上传了64个遥测量、55个开关量信息。信息传递正常。光伏发电站电能计量装置配置符合DL/T448的要求。光伏发序号项目内容评价方法评价依据查评情况整改建议5.3.4条；4.光伏发电站接入电力系统技术规定（报批稿）第11.4条；5.光伏发电站接入电力系统设计规范（报批稿）第6.4条。电站调度管辖设备控制电源采用不间断电源装置（UPS）供电。光伏电站调度自动化设备、计算机监控系统满足电网调度部门及调度自动化有关技术规程的要求。符合必备条件要求1.2 电气二次系统查评项目查评表序号项目内容评价方法评价依据查评情况整
11、改建议2电气二次系统1.1继电保护及安全自动装置1.1.1继电保护及安全自动装置的配置和选型符合国家和电力行业标准,满足电网安全要求。现场检查保护配置。1.继电保护和安全自动装置技术规程第3.3条；1.经检查光伏电站IIokV线路配置了CSC-163A光纤差动、相间四段距离保护，1#、2#主变压器配置了WGL-801C序号项目内容评价方法评价依据查评情况整改建议光伏发电站接入电力系统技术规定（报批稿）第3.3条；3.光伏发电站接入接入电力系统设计规范（报批稿）第6.2、6.3条。光纤差动保护、818A高后备保护、822低后备保护，IlOkV母线、35kV母线配置了WMH-800A微机母线差动保
12、护装置，继电保护的配置符合合国家和电力行业标准的要求；光伏电站配置了故障录波器、低频解列装置、接地选线装置、光功率预测装置，有功、无功功率控制装置、SVG无功功率补偿装置，自动装置配置符合电力系统行业技术要求，符合查评条件要求1.1.2严格执行继电保护及安全自动装置的反事故措施。重点检查双重化、电源、交流回路接地、抗干扰接地等。1.防止电力生产重大事故的二十五项重点要求第13条；L电力系统继电保护和安全自动装置反事现场检查，保护及自动装置二次屏柜卜部设有截面100m2的接地铜排，屏柜上保护装置的接地端子用截面4mm2的多股铜线和接地铜排相连；光伏电站设有4X4OnIm的等电位接地线，二次回路的
13、电缆均使用屏蔽阻燃电缆；IlOkV母线电压互感器二次绕组的中性线均序号项目内容评价方法评价依据查评情况整改建议故措施要点第1T5章；独立使用；IlOkV母差保护、IlokV出线保护主变差动保护电流互感器二次接地点在保护柜接地；中性线未接可能断开的开关或熔断器；查阅保护装置说明书，保护装置均具备抗电气干扰性能，继电保护及安全自动装置满足继电保护及自动装置反事故措施要求。符合查评条件要求1.1.3直接并网侧的保护用电压互感器和电流互感器的精度应满足要求，电流互感器（包括中间变流器）应进行规定的误差校核并合格。查阅有关设备资料、检验报告。1.继电保护和安全自动装置技术规程第6.1.1、6.1.2条；
14、L继电保护和电网安全自动装置检验规程第6.1.2条。IlOkV电流互感器型号：I.CWB6-IlOWGYLB6-110W.HOkV电压互感器型号：TYDllO/3-0.02GH,查阅甘肃明瑞电力工程有限公司出具的安装试验报告，对电流互感器、电压互感器进行了变比及相关试验。问题：未对主要保护用电流互感器进行10%误差曲线的校核试验。按照DL/T9552006继电保护和电网安全自动装置检验规程6.1.1.4的要求，对主要保护用电流互感器进行10%误差曲序号项目内容评价方法评价依据查评情况整改建议线的校验及二次负载的校核工作。1.1.4二次系统回路应图实相符；应建立二次图纸管理制度，规范图纸管理；应有满足二次系统及时维护需要的易损和关键器件的备品备件。抽查部分设备的图纸与实际核对，图纸实行微机化管理。1.微机继电保护装置运行管理规程第6.2条；L防止电力生产重大事故的二十五项重点要求第13.2条。未查到该电站的图纸资料管理制度，现场抽查故障录波器柜左侧端子排图、故障录波器柜右侧端子排图，二次接线图纸与实际相符；光伏电站备有二次系统设备的合闸线圈、熔断器、电源模块等易损关键备件。问题：未制定图纸资料管理制度尽快制定图纸资料管理制度。1.1.5凡属电网调度管辖范围内的继电保护及安全自动装置，应经过相关调度部门的审查，并与电
