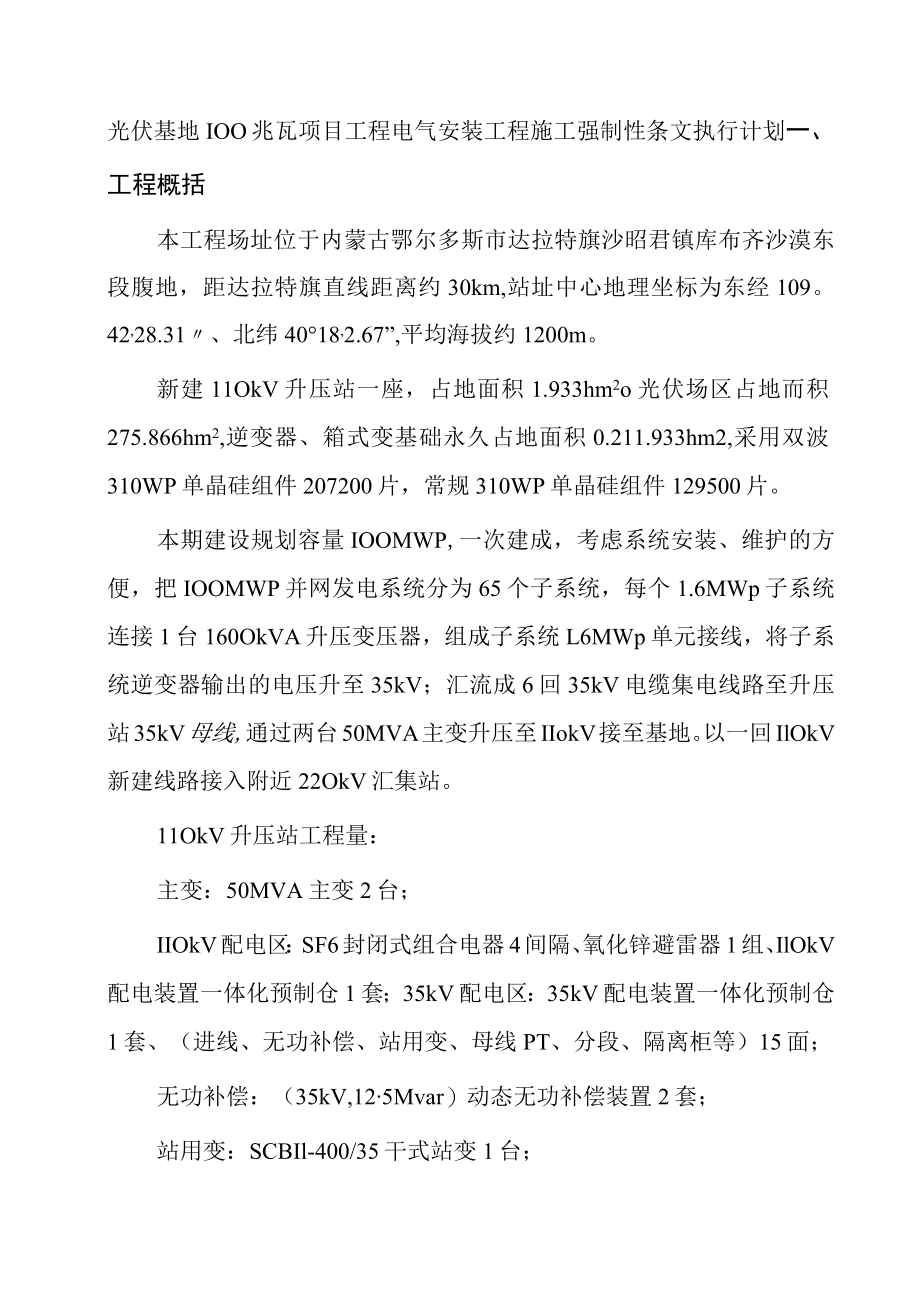

1、光伏基地IOO兆瓦项目工程电气安装工程施工强制性条文执行计划一、工程概括本工程场址位于内蒙古鄂尔多斯市达拉特旗沙昭君镇库布齐沙漠东段腹地，距达拉特旗直线距离约30km,站址中心地理坐标为东经109。42,28.31、北纬4018,2.67”,平均海拔约1200m。新建11OkV升压站一座，占地面积1.933hm2o光伏场区占地而积275.866hm2,逆变器、箱式变基础永久占地面积0.211.933hm2,采用双波310WP单晶硅组件207200片，常规310WP单晶硅组件129500片。本期建设规划容量IOOMWP,一次建成，考虑系统安装、维护的方便，把IOOMWP并网发电系统分为65个子系
2、统，每个1.6MWp子系统连接1台160OkVA升压变压器，组成子系统L6MWp单元接线，将子系统逆变器输出的电压升至35kV；汇流成6回35kV电缆集电线路至升压站35kV母线,通过两台50MVA主变升压至IIokV接至基地。以一回IlOkV新建线路接入附近22OkV汇集站。11OkV升压站工程量：主变：50MVA主变2台；IIOkV配电区：SF6封闭式组合电器4间隔、氧化锌避雷器1组、IlOkV配电装置一体化预制仓1套；35kV配电区：35kV配电装置一体化预制仓1套、（进线、无功补偿、站用变、母线PT、分段、隔离柜等）15面；无功补偿：（35kV,125Mvar）动态无功补偿装置2套；站

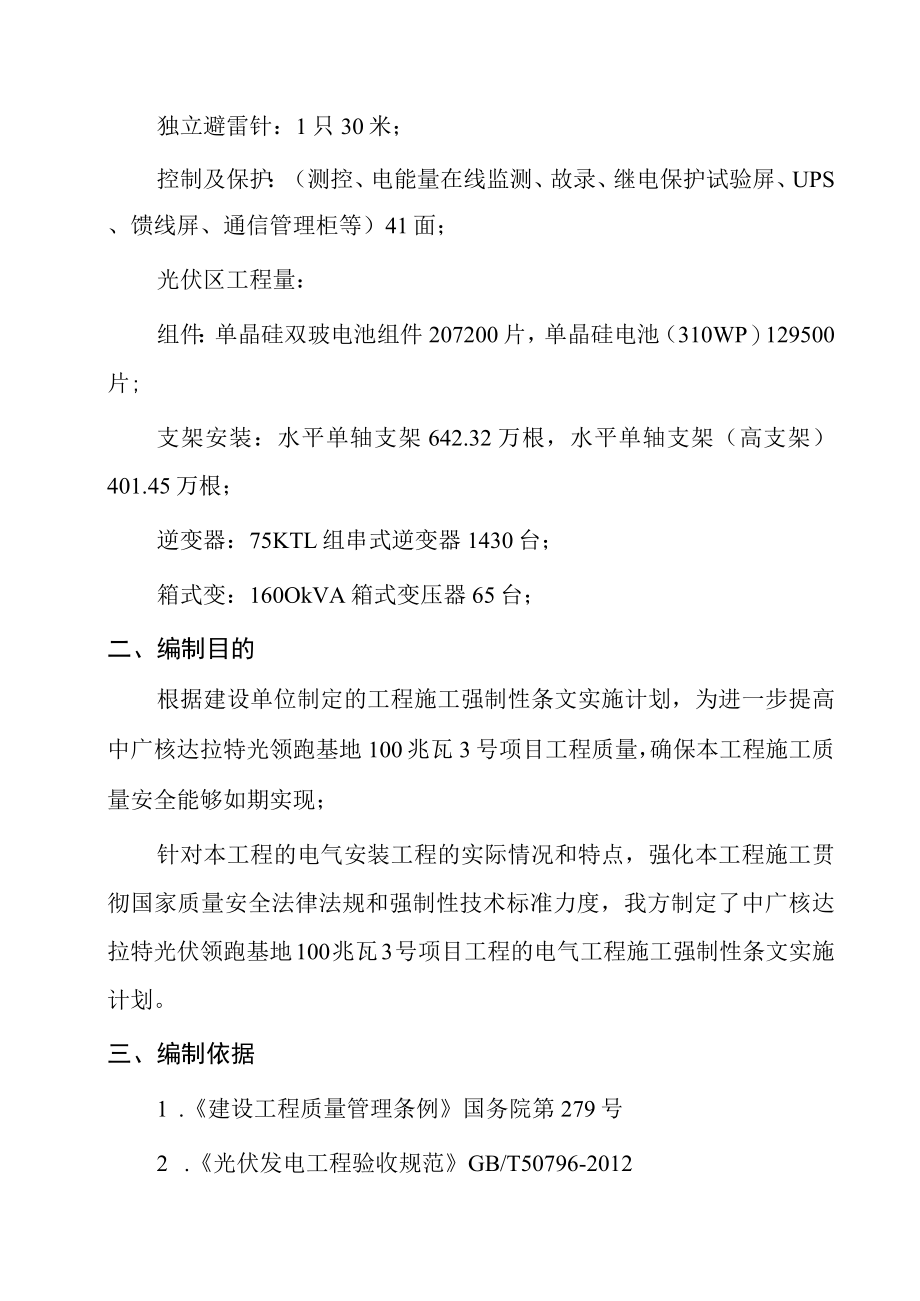

3、用变：SCBIl-400/35干式站变1台；独立避雷针：1只30米；控制及保护：（测控、电能量在线监测、故录、继电保护试验屏、UPS、馈线屏、通信管理柜等）41面；光伏区工程量：组件：单晶硅双玻电池组件207200片，单晶硅电池（310WP）129500片;支架安装：水平单轴支架642.32万根，水平单轴支架（高支架）401.45万根；逆变器：75KTL组串式逆变器1430台；箱式变：160OkVA箱式变压器65台；二、编制目的根据建设单位制定的工程施工强制性条文实施计划，为进一步提高中广核达拉特光领跑基地100兆瓦3号项目工程质量，确保本工程施工质量安全能够如期实现；针对本工程的电气安装工程

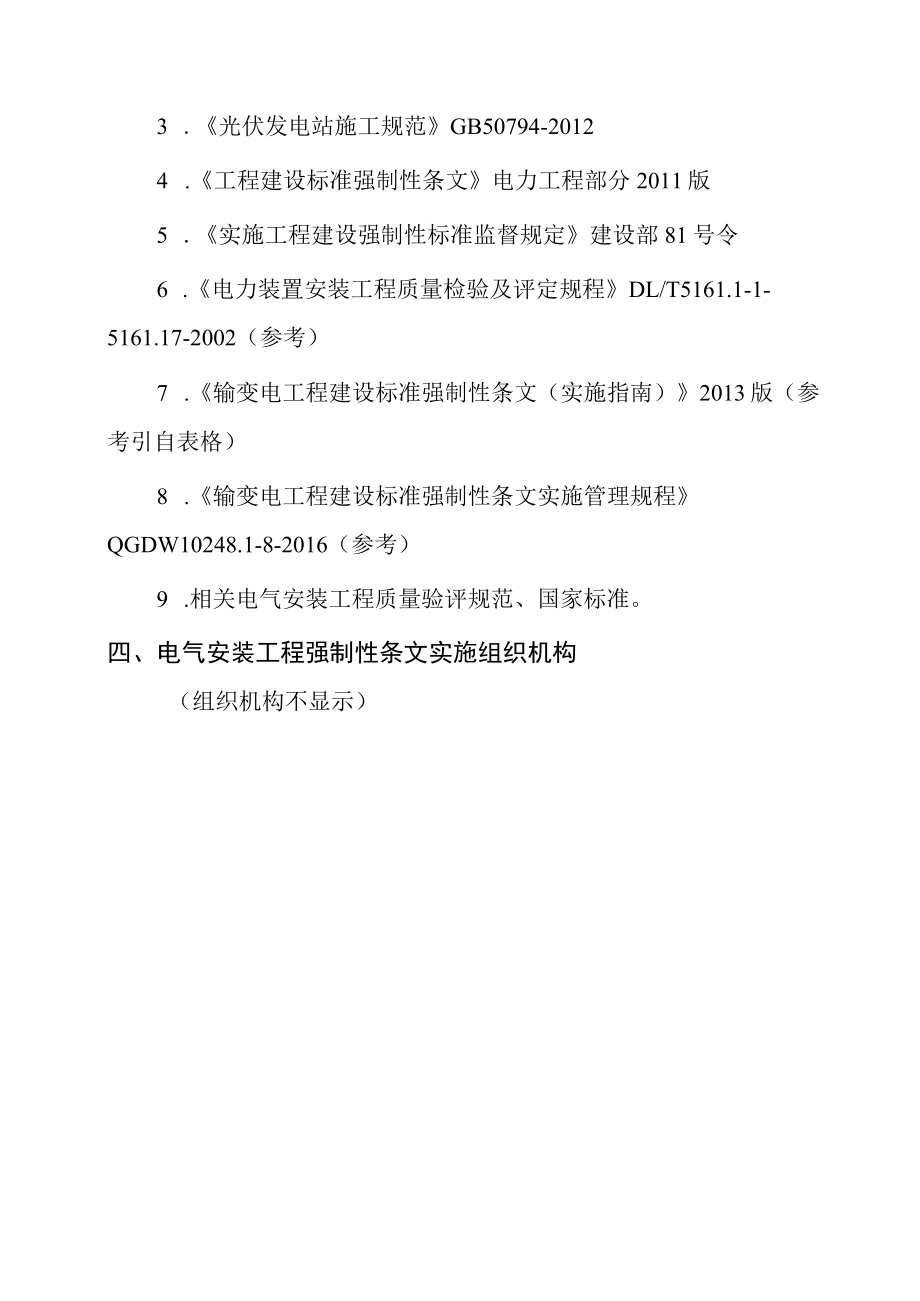

4、的实际情况和特点，强化本工程施工贯彻国家质量安全法律法规和强制性技术标准力度，我方制定了中广核达拉特光伏领跑基地100兆瓦3号项目工程的电气工程施工强制性条文实施计划。三、编制依据1 .建设工程质量管理条例国务院第279号2 .光伏发电工程验收规范GB/T50796-20123 .光伏发电站施工规范GB50794-20124 .工程建设标准强制性条文电力工程部分2011版5 .实施工程建设强制性标准监督规定建设部81号令6 .电力装置安装工程质量检验及评定规程DL/T5161.1-1-5161.17-2002（参考）7 .输变电工程建设标准强制性条文（实施指南）2013版（参考引自表格）8 .
5、输变电工程建设标准强制性条文实施管理规程QGDW10248.1-8-2016（参考）9 .相关电气安装工程质量验评规范、国家标准。四、电气安装工程强制性条文实施组织机构（组织机构不显示）工程建设强制性条文是现行工程建设国家标准和行业标准中直接涉及人名财产安全、人身健康、环境保护和其他公众利益的内容,必须认真执行。本工程建设强制性实施计划是针对本工程涉及到强条内容落实到项目实施过程中。做好与强制性条文执行情况有关的信息管理工作，及时做好工程中纸质、数码照片资料的收集与整理。在施工过程和验收过程中当发生强制性条文所规定的内容（附表）时，施工线帽负责人要认真检查并填写执行记录表，交项目监理部专责监理
6、工程师并会同业主项目部技术人员复查并保存记录。加强过程监督，在每一个设计强制性条文施工作业点都必须进行跟踪、检查，确保每个施工作业点都严格执行。四、强制性条文执行情况检查1 .强制性条文情况的检查主体责任单位为监理单位。2 .在分部工程验收时，应由总监组织对施工单位执行强制性条文情况进行阶段性检查，检查结果填入输变电工程强制性条文执行检查表，并由施工单位签证。内蒙古鑫祥电力工程有限责任公司中广核达拉特光伏领跑基地IOO兆瓦3号项目工程2018年07月15日电气安装工程强制性条文执行计划表工程名称：中广核达拉特光伏领跑基地100兆瓦3号项目工程表1丁工旦4巨旦工程名称T.M公T强制性条文执行表号
7、单位r分部T分项T施工的监理H建设帝1主变压器系统设备安装OO11#变压器安装O11#主变压器本体安装O施电表7、施电表10施电表1221#主变压器检查O施电表431#主变压器附件安装O41#主变压器注油及密封试验O施电表451#主变压器整体检查O施电表4T工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝2主变压器系统附属设备安装O1中性点隔离开关安装O施电表102中性点电流互感器、避雷器安装O施电表2、施电表7施电表123控制柜及端子箱检查安装O施电表74软母线安装O施电表23101#主变压器带电试运OO2主控及直流设备系统OO1主控室设备安装O1控制及保护
8、和自动化屏安装O施电表7、施电表132直流屏充电设备及其它盘柜安装O施电表73二次回路检查及接线O21#蓄电池组安装O11#蓄电池安装O施电表28、施电表T工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝29施电表30、施电表4221#蓄电池充放电及容量测定O3IlOkV封闭式组合电器安装OO1基础检查及设备支架安装O1基础检查及设备支架安装O施电表7、施电表102封闭式组合电器本体检查安装O施电表3、施电表7施电表12、施电表153电压互感器、避雷器安装O施电表2、施电表7施电表122配套设备安装OT工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部
9、分项T施工的监理帝建设帝1电压（流）互感器安装O施电表2、施电表7施电表10、施电表122避雷器安装O施电表103软母线及引下线安装O施电表233就地控制设备安装O1控制柜及就地箱安装O施电表72二次回路检查及接线O10IlOkV封闭式组合电器带电试运OO435kV及站用配电装置安装OO135kV配电柜安装O1基础型钢安装O施电表7、施电表202配电盘、高压成套柜安装O施电表7、施电表22施电表20T工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝3控制、光功率预测装置安装O4二次回路检查接线O2站用低压配电装置安装O1站用变压器安装O施电表10、施电表202
10、低压盘安装O施电表73二次回路检查及接线O1035kV系统及站用变带电试运OO5无功补偿装置设备安装OO1SVG消弧线圈安装O11#SVG消弧线圈安装O施电表76全站电缆施工OO1电缆管配置及敷设O1电缆管配置及敷设O2电缆架（桥架）制作与安装O1电缆架安装O施电表6、施电表T工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝73电缆敷设O1屋内电缆敷设O2屋外电缆敷设O施电表64电力电缆终端及中间接头制作O1电力电缆终端头制作及安装O2电力电缆中间接头制作及安装O施电表115控制电缆终端制作及安装O1控制电缆终端制作及安装O535kV及以上电缆线路施工O135kV及以上电缆线路O7电缆防火与阻燃O1电缆防火与阻燃O施电表6T工口隹！旦工程名称/T.M/占强制性条文执行表号单位r分部分项T施工的监理帝建设帝7全站防雷及接地装置安装OO11#、2#避雷针及引下线安装O11#、2#避雷针及引下线安装O2接地装置安装O1屋外接地装置安装O施电表8、施电表9施电表142屋内接地装置安装O施电表9、施电表148全站电气照明装置安装OO1屋外开关站照明安装O1管路敷设O2管内配线及接线O
