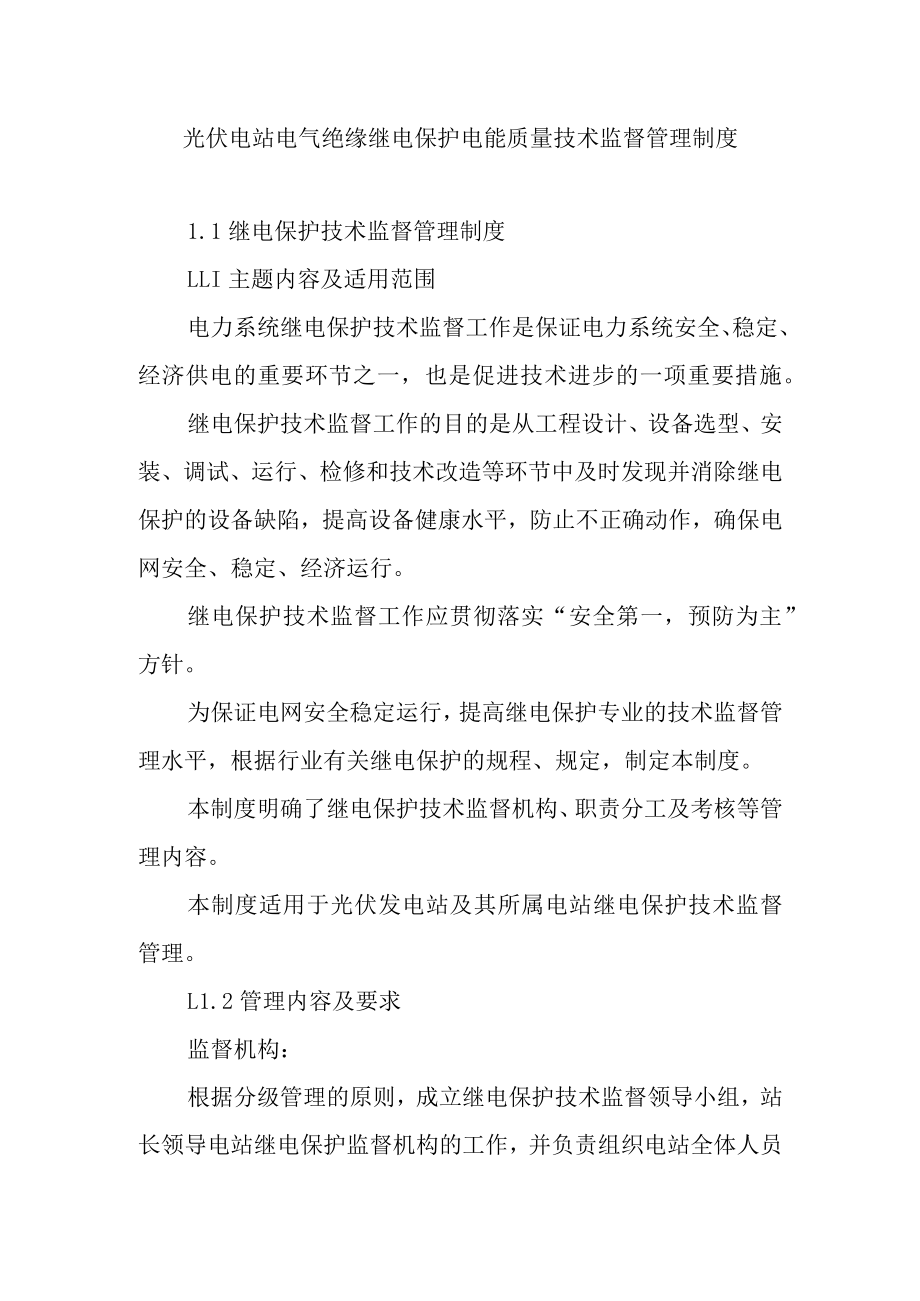

1、光伏电站电气绝缘继电保护电能质量技术监督管理制度1.1继电保护技术监督管理制度LLI主题内容及适用范围电力系统继电保护技术监督工作是保证电力系统安全、稳定、经济供电的重要环节之一，也是促进技术进步的一项重要措施。继电保护技术监督工作的目的是从工程设计、设备选型、安装、调试、运行、检修和技术改造等环节中及时发现并消除继电保护的设备缺陷，提高设备健康水平，防止不正确动作，确保电网安全、稳定、经济运行。继电保护技术监督工作应贯彻落实“安全第一，预防为主”方针。为保证电网安全稳定运行，提高继电保护专业的技术监督管理水平，根据行业有关继电保护的规程、规定，制定本制度。本制度明确了继电保护技术监督机构、职

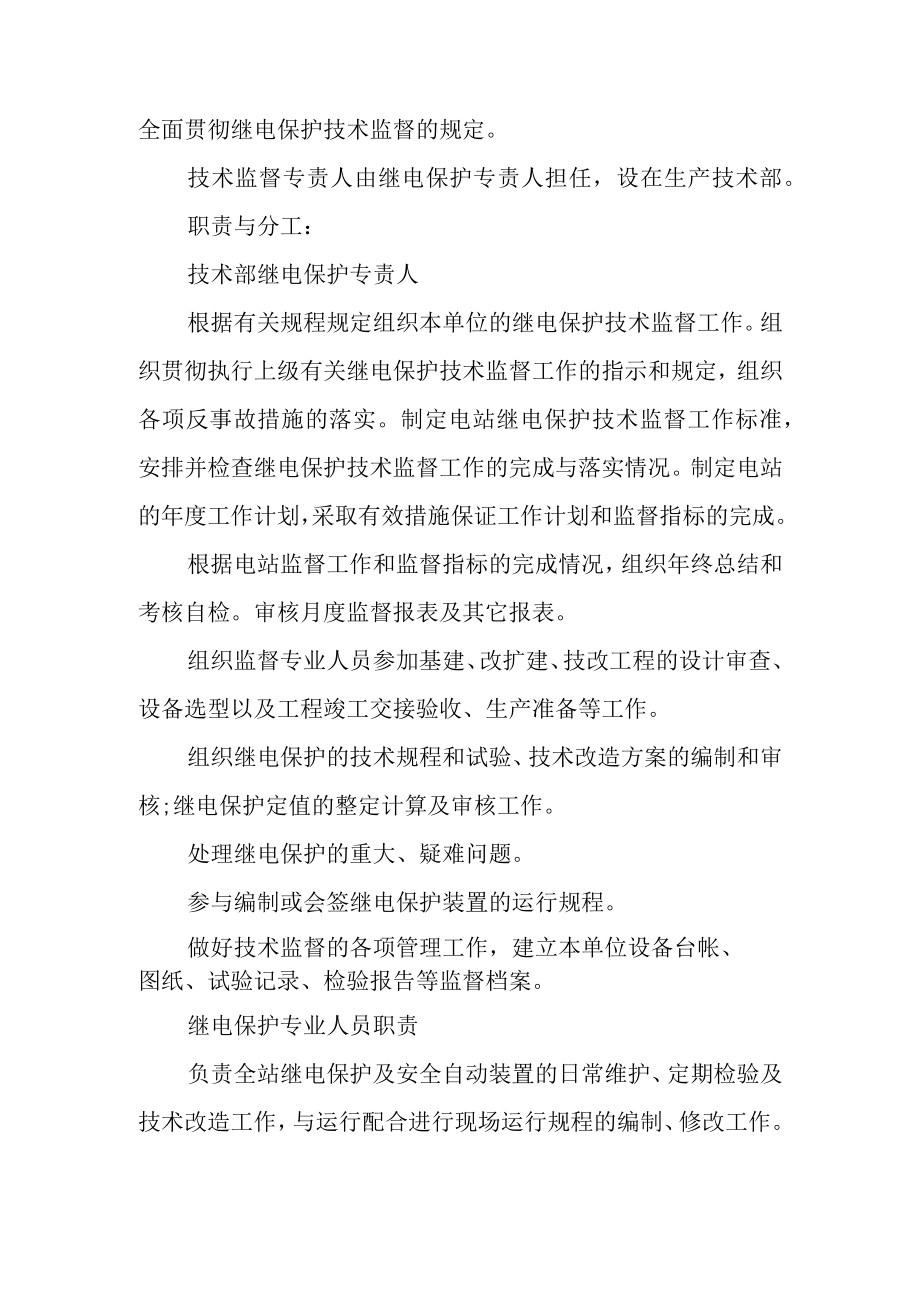

2、责分工及考核等管理内容。本制度适用于光伏发电站及其所属电站继电保护技术监督管理。L1.2管理内容及要求监督机构：根据分级管理的原则，成立继电保护技术监督领导小组，站长领导电站继电保护监督机构的工作，并负责组织电站全体人员全面贯彻继电保护技术监督的规定。技术监督专责人由继电保护专责人担任，设在生产技术部。职责与分工：技术部继电保护专责人根据有关规程规定组织本单位的继电保护技术监督工作。组织贯彻执行上级有关继电保护技术监督工作的指示和规定，组织各项反事故措施的落实。制定电站继电保护技术监督工作标准，安排并检查继电保护技术监督工作的完成与落实情况。制定电站的年度工作计划，采取有效措施保证工作计划和监

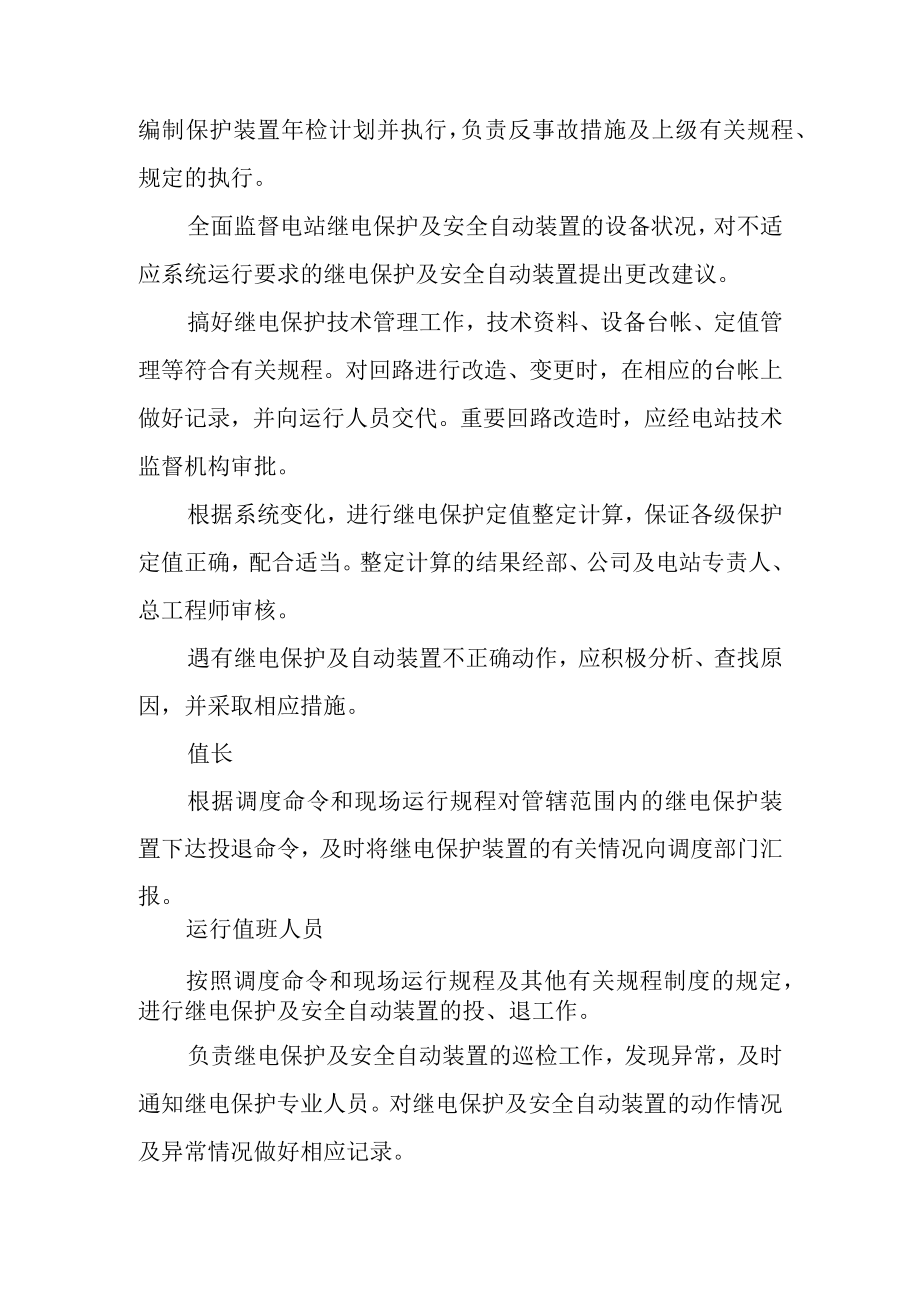

3、督指标的完成。根据电站监督工作和监督指标的完成情况，组织年终总结和考核自检。审核月度监督报表及其它报表。组织监督专业人员参加基建、改扩建、技改工程的设计审查、设备选型以及工程竣工交接验收、生产准备等工作。组织继电保护的技术规程和试验、技术改造方案的编制和审核;继电保护定值的整定计算及审核工作。处理继电保护的重大、疑难问题。参与编制或会签继电保护装置的运行规程。做好技术监督的各项管理工作，建立本单位设备台帐、图纸、试验记录、检验报告等监督档案。继电保护专业人员职责负责全站继电保护及安全自动装置的日常维护、定期检验及技术改造工作，与运行配合进行现场运行规程的编制、修改工作。编制保护装置年检计划并执
4、行，负责反事故措施及上级有关规程、规定的执行。全面监督电站继电保护及安全自动装置的设备状况，对不适应系统运行要求的继电保护及安全自动装置提出更改建议。搞好继电保护技术管理工作，技术资料、设备台帐、定值管理等符合有关规程。对回路进行改造、变更时，在相应的台帐上做好记录，并向运行人员交代。重要回路改造时，应经电站技术监督机构审批。根据系统变化，进行继电保护定值整定计算，保证各级保护定值正确，配合适当。整定计算的结果经部、公司及电站专责人、总工程师审核。遇有继电保护及自动装置不正确动作，应积极分析、查找原因，并采取相应措施。值长根据调度命令和现场运行规程对管辖范围内的继电保护装置下达投退命令，及时将
5、继电保护装置的有关情况向调度部门汇报。运行值班人员按照调度命令和现场运行规程及其他有关规程制度的规定，进行继电保护及安全自动装置的投、退工作。负责继电保护及安全自动装置的巡检工作，发现异常，及时通知继电保护专业人员。对继电保护及安全自动装置的动作情况及异常情况做好相应记录。监督范围对继电保护装置、安全自动装置、高频通道（收发信机）、二次回路及直流系统的性能指标、健康状况等进行检查、跟踪和分析，发现问题及时处理。装置及二次回路的设备范围继电保护装置应包括各种线路和元件保护。安全自动装置应包括自动重合闸、备用电源自投装置、故障录波器、低频低压减载、同期及振荡解列装置。二次回路应包括继电保护用的公用
6、交流电流、电压回路、直流控制回路和信号回路、各保护的接口回路等。控制室的直流系统（充电装置、蓄电池），故障录波器用的备用电源UPS等。技术档案建立健全生产建设全过程技术档案，努力实现档案管理的规范化。保证设备制造、安装、调试、运行、检修、技术改造等全过程质量管理的技术资料完整和连续，并与实际相符。继电保护动作分析及录波统计记录设备完好率及评级统计记录事故原因分析、调查记录事故原因分析、调查记录设备消缺、处理记录二次设备变更记录反措项目管理台帐记录微机保护软件版本升级记录试验用仪器设备维修、检定记录保护设备档案保护装置二次回路图（原理展开图、端子排图、电缆联系图），直流系统接线图。保护装置、保护
7、用CT、直流系统的出厂说明书、调试大纲、试验报告、合格证等。建立健全继电保护及安全自动装置、直流系统设备台账。技术监督考核：继电保护正确动作率100%o故障录波完好率100%o继电保护试验仪器仪表合格率100%O继电保护的监督工作的考核以集团公司的管理考核条例为准。1.2电气绝缘技术监督管理制度L2.1主题内容及范围电气绝缘全过程技术监督（以下简称绝缘监督）工作是高电压技术监督的重要组成部分，是防止电气设备绝缘的非正常老化和损坏，保证电力系统安全、经济发供电的重要工作。根据行业有关绝缘监督的规程、制度的规定，制定本制度。绝缘监督工作的任务是：认真贯彻电业安全生产以“预防为主”的方针，根据行业有
8、关规程制度的规定，严格进行试验工作，掌握电气设备的绝缘变化规律，及时发现和消除绝缘缺陷，认真分析各类电气设备绝缘事故，制订反事故措施，不断提高电气设备运行可靠性。本制度明确了绝缘技术监督的组织体系、职责分工及考核等管理内容。L2.2管理内容及要求根据分级管理的原则，成立绝缘技术监督领导小组。建立健全公司、部门、电站三级技术监督网，并明确各级专责人。技术部是绝缘技术监督的职能管理部门，设绝缘监督专责人具体负责日常管理工作。职责与分工：绝缘监督第一责任人的职责组织贯彻上级有关监督工作的指标和规定，审批本单位制定的规章制度，掌握现程标准执行中变更情况，组织召开监督会议，事故分析会议，检查监督工作情况
9、，审批技改方案和年度计划等。负责生产上重大决策，建立健全所属各部门的岗位责任制，检查各岗位监督工作情况，对监督不到位者进行处罚。组织本单位绝缘事故和设备缺陷的原因分析、制定对策，代表本单位向上级反映情况和要求。绝缘监督专责人的职责在主管生产负责人的领导下，组织协调本单位的监督工作，当好总工程师的技术监督工作的助手，有权代表本单位与上级监督单位反映本单位的设备问题，包括技改和购置新仪表仪器等。参加制定本单位的年度监督工作计划，包括年度重点工作项目。年终负责组织汇编年度监督工作总结。协助总工程师开好本单位的监督会议，包括年度会议和定期监督网活动会议，传达上级监督会议精神，贯彻本单位的工作任务。协助
10、总工程师开好绝缘事故分析会，提出防止绝缘事故的措施，并做好会议记录，向上一级监督单位汇报情况。按规定向主管生产的领导如实汇报设备绝缘事故和设备缺陷，定期按时上报绝缘监督事故报表（月报表和季度工作总结、事故分析等），按要求如实报；事故后必须在半月内向上级监督部门报告事故情况，并有详细的事故分析及防范措施。建立健全监督工作台帐，包括本单位设备台帐（建设备数据库），台帐要求有：设备出厂资料、图纸、单位主系统图，有关监督网成员及监督专业人员名册、仪表仪器清单、设备缺陷登记簿、专业规程名细，管理规章制度齐全。监督专业人员职责认真贯彻电气设备预防性试验现程和上级关于绝缘监督工作的指标和有关规程制度。按时完
11、成年度预防性试验、大修试验及其它试验工作。保证试验质量，提供正确的试验数据，初步分析和明确的结论。掌握全厂电气设备的试验情况，观察记录绝缘变化趋势,及时查出绝缘薄弱环节，不断提出改进意见，并协助研究解决有关技术问题。积极开展技术革新，推广新技术，新方法，不断提高绝缘监督水平。参加厂绝缘事故的调查分析，掌握绝缘事故情况，并积极协助领导提出防范措施。及时向厂绝缘监督专责人及有关领导反映危及人身安全的不利于试验的环境与条件，反映试验所需的仪器仪表配置，反映绝缘监督存在的问题。生技部负责人员的职责积极支持高压试验人员的试验工作，为试验人员创造良好的试验环境和条件，使之有利于工作任务的完成。参与制定监督
12、工作计划，特别是重点监督项目的确定，并督促其完成。其它成员的职责其它成员（包括电气检修班组成员）应积极参于监督工作，监督所有不利于电气设备安全运行因素。制止危及人身安全的不正常的行为，为维护电气设备安全运行尽一价监督网成员的责任。监督范围包括电气设备绝缘及有关性能进行技术监督，主要是对发电机、电动机、变压器、电抗器、互感器、断路器、电容器、避雷器、电缆、线路、防雷及过电压保护设施，接地装置等设备的技术监督。技术档案认真执行部颁电气设备预防性试验现程、省公司电气设备预防性试验现程和上级有关规定，并编制符合我厂情况的现场试验规程。认真做好设备有关资料的归档工作。电气设备台帐，安装使用说明书、出厂试
13、验报告、产品说明书和随设备供应的图纸资料。设备安装，检查记录，交接试验报告，验收记录。设备缺陷统计资料和缺陷处理记录，事故分析报告和采取措施。电气设备一次系统图、防雷保护与接地网络图纸。电气设备试验报告执行严格的校对，审核审批制度，并妥善保存。技术监督考核全部电气设备预试完成率100%；高压电气设备绝缘缺陷消除率100%；不发生绝缘事故和绝缘一类障碍；不发生过电压事故和污闪事故；1.3电能质量技术监督管理制度L3.1主题内容及范围电能质量对电力系统的安全运行、对保证用户安全生产和产品质量有重要影响。电力系统的无功补偿与无功平衡，是保证电压质量、降低线路损耗的基本条件。加强对电能质量和无功电力的
14、管理，是保证电力系统安全经济运行的重要措施；本制度根据部颁电力工业技术监督工作规定、电力系统电压和无功电力管理条例、电力系统电压质量和无功电力管理规定、电力系统电压和无功电力技术导则等有关文件精神而制定；L3.2管理内容及要求电能质量监督的内容对供电频率允许偏差、电压幅值允许偏差、允许波动和闪变，三相电压允许不平衡，正弦波形畸变率等参数，指标进行监督、调控。管理机构与职责建立电站电能质量监督网。值长室为具体负责全厂电能质量监督的管理机构，通过监督网，进行电能监督，并接受省调的技术业务指导。电站值长为电能的质量负责，并负责全厂电能质量监督过程中调压情况的统计、考核和管理工作。技术部负责解决电能监
15、督过程中遇到的专业技术问题，负责电能监督网络的维护、管理工作。电站负责电能监督的管理工作，及时分析调压情况，做出报表；运行值班人员应严格执行值长的调度指令，确保调压合格。检修部负责全厂调压设备的投运率、完好率，确保远动仪表遥传数据指示准确，对电压的监控设备不断进行完善、发现故障尽快消除，检修部对运行中的主要表计定期进行抽查，保持在合格范围内。运行人员加强对调压装置、仪表检查，发现问题及时联系处理。检修部电气人员做好对发电机励磁回路各项定期检查试验工作。检修部电气人员做好对发电机调压装置进行各项定期检查试验工作。电能监督范围根据省调的要求调整无功负荷，使电站系统IIOkV电压达到省调要求。对35kV、IlOkV系统加强检查，合理调整运行方式，确保电压在合格范围内运行。及时消除影响发电机系统正常运行的各类缺陷，保证各机组正常运行。强化电站发、供电设备的可靠性管理。1.3.2技术管理电能质量监督活动网需建立和完善电能质量监督、统计、考核和奖惩制度。定期召开电能质量监督工作会议，传达布置上级有关电能质量监督工作的指示，进行工作总结，交流经验等按集团公司规定的时间上报电能质量指标和改善电能质量计划和措施的完成情况，重要问题进行专题汇报。
