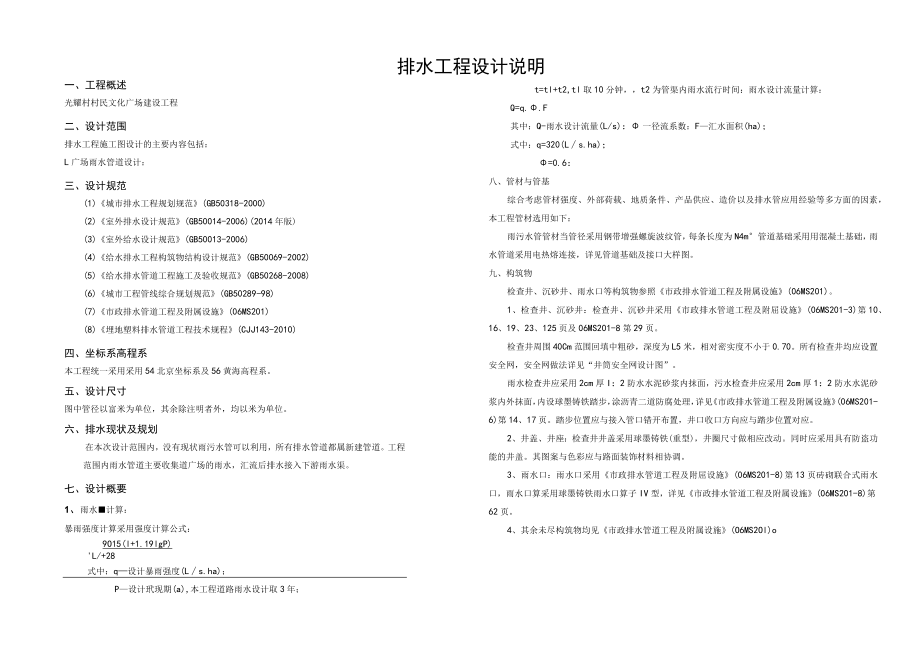

1、排水工程设计说明一、工程概述光耀村村民文化广场建设工程二、设计范围排水工程施工图设计的主要内容包括：L广场雨水管道设计：三、设计规范(1)城市排水工程规划规范(GB50318-2000)(2)室外排水设计规范(GB50014-2006)(2014年版)(3)室外给水设计规范(GB50013-2006)(4)给水排水工程构筑物结构设计规范(GB50069-2002)(5)给水排水管道工程施工及验收规范(GB50268-2008)(6)城市工程管线综合规划规范(GB50289-98)(7)市政排水管道工程及附属设施(06MS201)(8)埋地塑料排水管道工程技术规程(CJJ143-2010)四、坐
2、标系高程系本工程统一采用采用54北京坐标系及56黄海高程系。五、设计尺寸图中管径以富米为单位，其余除注明者外，均以米为单位。六、排水现状及规划在本次设计范围内，没有现状雨污水管可以利用，所有排水管道都属新建管道。工程范围内雨水管道主要收集道广场的雨水，汇流后排水接入下游雨水渠。七、设计概要1、雨水计算：暴雨强度计算采用强度计算公式：9O15(l+1.19lgP)L/+28式中：q设计暴雨强度(Ls.ha)；P设计玳现期(a),本工程道路雨水设计取3年；t=tl+t2,tl取10分钟，t2为管渠内雨水流行时间：雨水设计流量计算：Q=q.F其中：Q-雨水设计流量(L/s)：一径流系数：F汇水面积(
3、ha)；式中：q=320(Ls.ha)；=0.6：八、管材与管基综合考虑管材强度、外部荷载、地质条件、产品供应、造价以及排水管应用经验等多方面的因素，本工程管材选用如下：雨污水管管材当管径采用钢带增强螺旋波纹管，每条长度为N4m管道基础采用用混凝土基础，雨水管道采用电热熔连接，详见管道基础及接口大样图。九、构筑物检查井、沉砂井、雨水口等构筑物参照市政排水管道工程及附属设施(06MS201)。1、检查井、沉砂井：检查井、沉砂井采用市政排水管道工程及附屈设施(06MS201-3)第10、16、19、23、125页及06MS201-8第29页。检查井周围40Cm范围回填中粗砂，深度为L5米，相对密实
4、度不小于0.70。所有检查井均应设置安全网，安全网做法详见“井筒安全网设计图”。雨水检查井应采用2cm厚I：2防水水泥砂浆内抹面，污水检查井应采用2cm厚1：2防水水泥砂浆内外抹面，内设球墨铸铁踏步，涂沥青二道防腐处理，详见市政排水管道工程及附属设施(06MS201-6)第14、17页。踏步位置应与接入管口错开布置，井口收口方向应与踏步位置对应。2、井盖、井座：检查井井盖采用球墨铸铁(重型)，井圈尺寸做相应改动。同时应采用具有防盗功能的井盖。其图案与色彩应与路面装饰材料相协调。3、雨水口：雨水口采用市政排水管道工程及附屈设施(06MS201-8)第13页砖砌联合式雨水口，雨水口算采用球墨铸铁雨

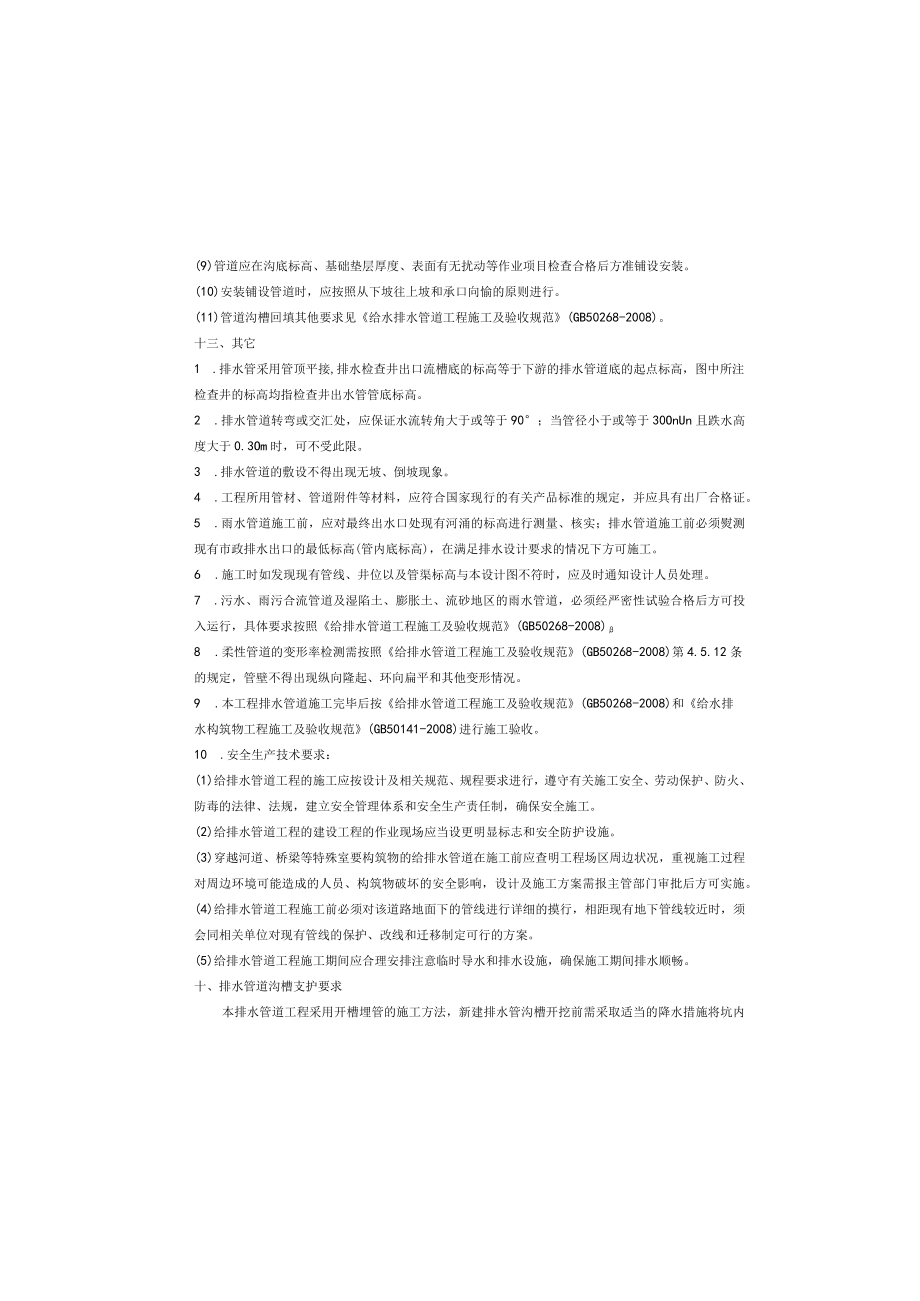

5、水口算子IV型，详见市政排水管道工程及附属设施(06MS201-8)第62页。4、其余未尽构筑物均见市政排水管道工程及附属设施(O6MS2Ol)o(9)管道应在沟底标高、基础垫层厚度、表面有无扰动等作业项目检查合格后方准铺设安装。(10)安装铺设管道时，应按照从下坡往上坡和承口向愉的原则进行。(11)管道沟槽回填其他要求见给水排水管道工程施工及验收规范(GB50268-2008)。十三、其它1 .排水管采用管顶平接,排水检查井出口流槽底的标高等于下游的排水管道底的起点标高，图中所注检查井的标高均指检查井出水管管底标高。2 .排水管道转弯或交汇处，应保证水流转角大于或等于90；当管径小于或等于3
6、0OnUn且跌水高度大于0.3Om时，可不受此限。3 .排水管道的敷设不得出现无坡、倒坡现象。4 .工程所用管材、管道附件等材料，应符合国家现行的有关产品标准的规定，并应具有出厂合格证。5 .雨水管道施工前，应对最终出水口处现有河涌的标高进行测量、核实；排水管道施工前必须熨测现有市政排水出口的最低标高(管内底标高)，在满足排水设计要求的情况下方可施工。6 .施工时如发现现有管线、井位以及管渠标高与本设计图不符时，应及时通知设计人员处理。7 .污水、雨污合流管道及湿陷土、膨胀土、流砂地区的雨水管道，必须经严密性试验合格后方可投入运行，具体要求按照给排水管道工程施工及验收规范(GB50268-20
7、08)8 .柔性管道的变形率检测需按照给排水管道工程施工及验收规范(GB50268-2008)第4.5.12条的规定，管壁不得出现纵向隆起、环向扁平和其他变形情况。9 .本工程排水管道施工完毕后按给排水管道工程施工及验收规范(GB50268-2008)和给水排水构筑物工程施工及验收规范(GB50141-2008)进行施工验收。10 .安全生产技术要求：(1)给排水管道工程的施工应按设计及相关规范、规程要求进行，遵守有关施工安全、劳动保护、防火、防毒的法律、法规，建立安全管理体系和安全生产责任制，确保安全施工。(2)给排水管道工程的建设工程的作业现场应当设更明显标志和安全防护设施。(3)穿越河道

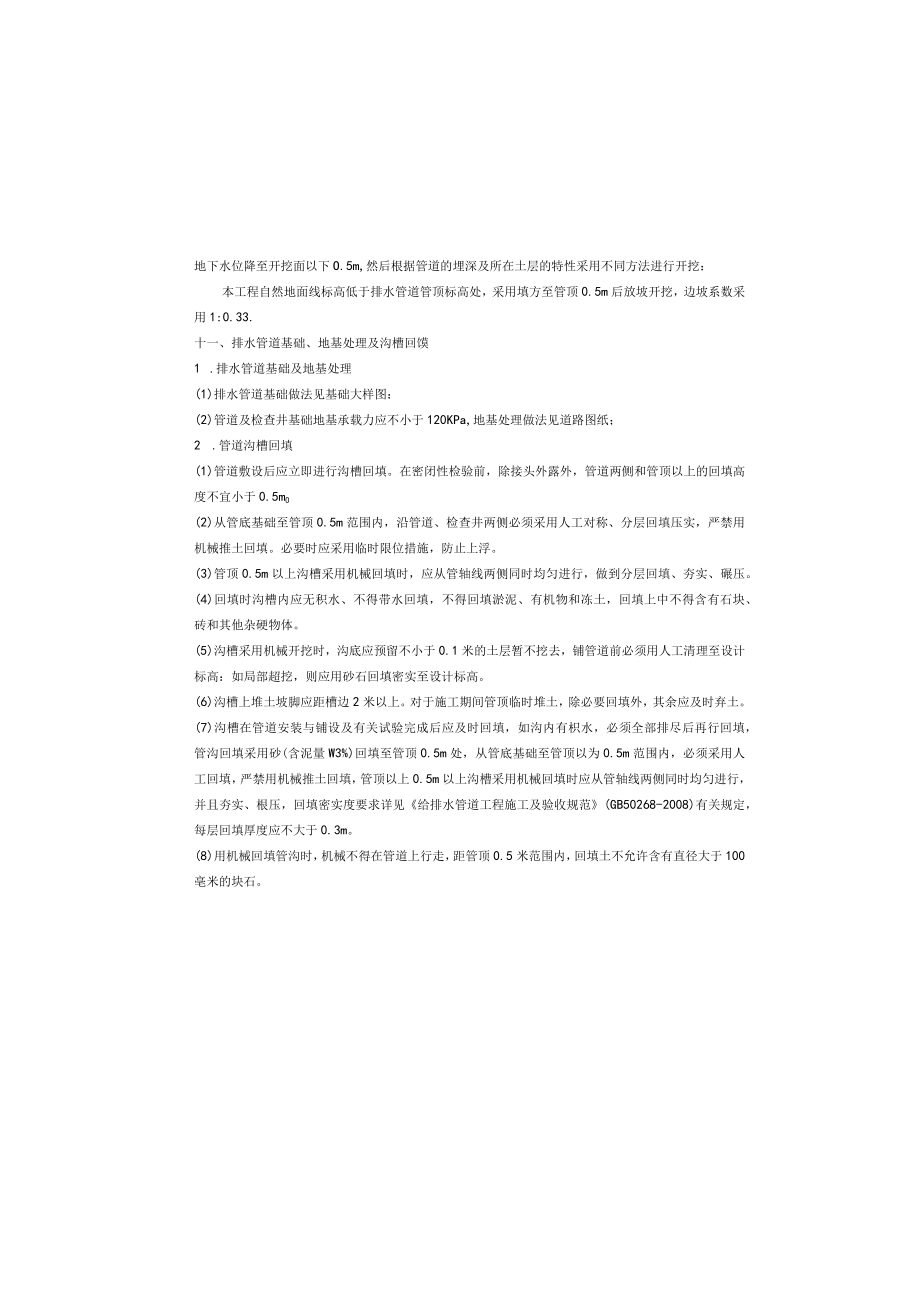

8、、桥梁等特殊室要构筑物的给排水管道在施工前应查明工程场区周边状况，重视施工过程对周边环境可能造成的人员、构筑物破坏的安全影响，设计及施工方案需报主管部门审批后方可实施。(4)给排水管道工程施工前必须对该道路地面下的管线进行详细的摸行，相距现有地下管线较近时，须会同相关单位对现有管线的保护、改线和迁移制定可行的方案。(5)给排水管道工程施工期间应合理安排注意临时导水和排水设施，确保施工期间排水顺畅。十、排水管道沟槽支护要求本排水管道工程采用开槽埋管的施工方法，新建排水管沟槽开挖前需采取适当的降水措施将坑内地下水位降至开挖面以下O.5m,然后根据管道的埋深及所在土层的特性采用不同方法进行开挖：本工
9、程自然地面线标高低于排水管道管顶标高处，采用填方至管顶0.5m后放坡开挖，边坡系数采用1:0.33.十一、排水管道基础、地基处理及沟槽回馍1 .排水管道基础及地基处理(1)排水管道基础做法见基础大样图：(2)管道及检查井基础地基承载力应不小于120KPa,地基处理做法见道路图纸；2 .管道沟槽回填(1)管道敷设后应立即进行沟槽回填。在密闭性检验前，除接头外露外，管道两侧和管顶以上的回填高度不宜小于0.5m0(2)从管底基础至管顶0.5m范围内，沿管道、检查井两侧必须采用人工对称、分层回填压实，严禁用机械推土回填。必要时应采用临时限位措施，防止上浮。(3)管顶0.5m以上沟槽采用机械回填时，应从
10、管轴线两侧同时均匀进行，做到分层回填、夯实、碾压。(4)回填时沟槽内应无积水、不得带水回填，不得回填淤泥、有机物和冻土，回填上中不得含有石块、砖和其他杂硬物体。(5)沟槽采用机械开挖时，沟底应预留不小于0.1米的土层暂不挖去，铺管道前必须用人工清理至设计标高：如局部超挖，则应用砂石回填密实至设计标高。(6)沟槽上堆土坡脚应距槽边2米以上。对于施工期间管顶临时堆土，除必要回填外，其余应及时弃土。(7)沟槽在管道安装与铺设及有关试验完成后应及时回填，如沟内有枳水，必须全部排尽后再行回填，管沟回填采用砂(含泥量W3%)回填至管顶0.5m处，从管底基础至管顶以为0.5m范围内，必须采用人工回填，严禁用
11、机械推土回填，管顶以上0.5m以上沟槽采用机械回填时应从管轴线两侧同时均匀进行，并且夯实、根压，回填密实度要求详见给排水管道工程施工及验收规范(GB50268-2008)有关规定，每层回填厚度应不大于0.3m。(8)用机械回填管沟时，机械不得在管道上行走，距管顶0.5米范围内，回填土不允许含有直径大于100亳米的块石。(6)给排水构筑物内的孔洞，应加设盖板或临时栏杆，防止人、物坠落。(7)检查井内易产生和积累有毒有害气体，下检查井清淤时应通风充分，在确保安全的情况下人员才能下去。(8)排水工程因接触污水、污泥等污染物，应注意卫生措施，避免影响身体健康。(9)给排水管道的维护安全作业应严格按照城
12、镇供水管网运行、维护及安全技术规程和城镇排水管道维护安全技术规程的要求执行。(10)管道过河、破堤施工等施工前应取得相关主管部门的批准后方可开工。(11)管道施工前要求道路路基填土按本工程道路设计要求进行处理，经检验达到设计要求稳定性后，方可开挖管沟，如管道地基为淤泥，则要求换土处理，如为软土地基，则通知设计单位处理；地基土承载为应不低于IoOKPa。(12)井体硅浇筑完成后，井周边及上覆土回填施工期间应控制地下水位。(13)检查井原材料宜采用普通硅酸盐水泥，不得采用火山灰质硅酸盐水泥，水泥标号不得低于425号。(14)检查并不得采用海砂作细骨料，也不得使用活性细骨料，粗骨料应当有适当的级配，其强度和压碎指标应满足相应的规范要求。(15)混凝上拌合不得采用海水，也不得使用海水养护，混凝土水灰比不大于0.50。(16)闭水试验：污水管道需分段做闭水试验，详见给排水管道工程施工及验收规范(GB50268-2008)有关规定，试验合格后方能进行管沟全部回填。其余未尽事宜按国家现行有关规范、标准、规程执行。
