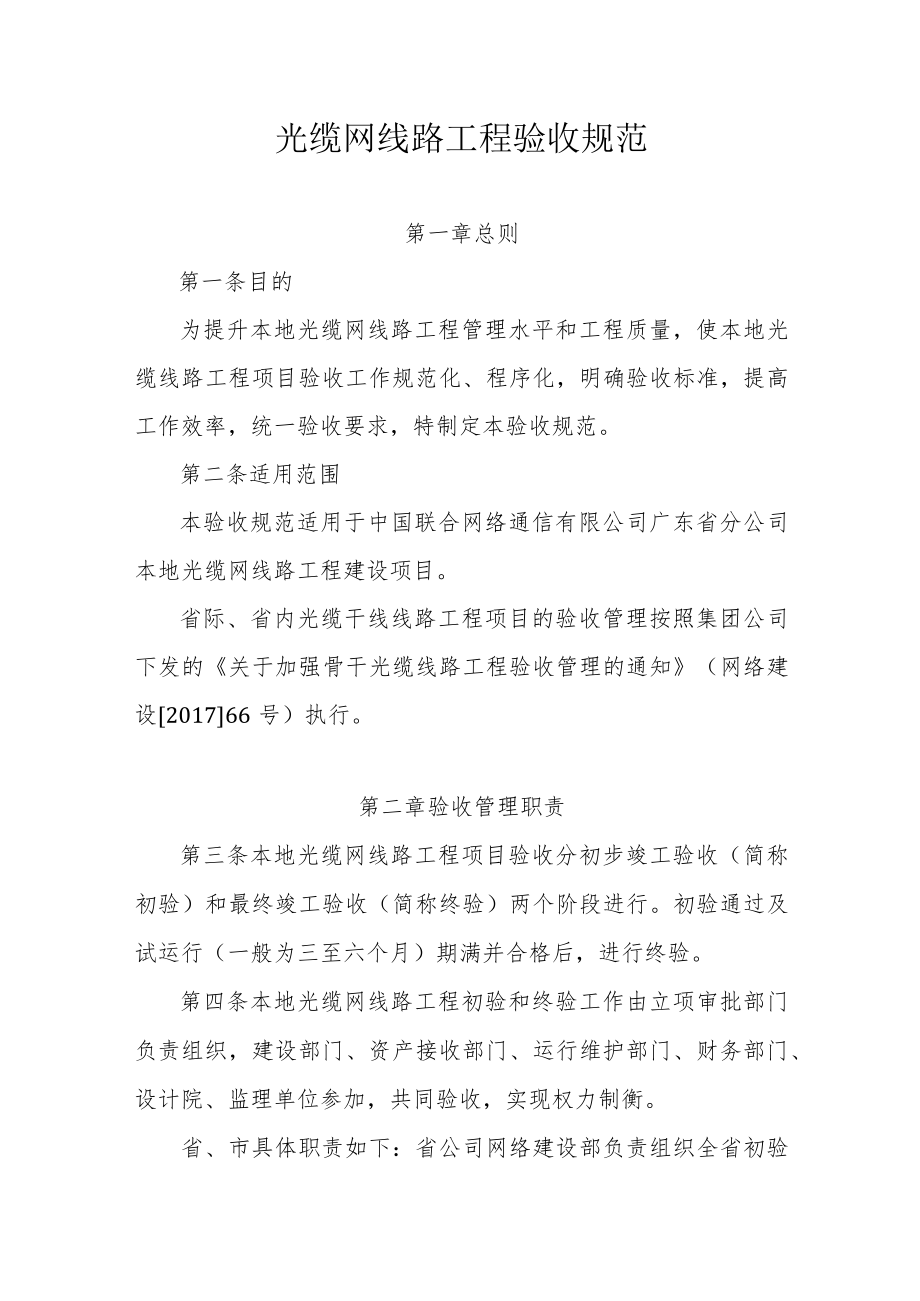

1、光缆网线路工程验收规范第一章总则第一条目的为提升本地光缆网线路工程管理水平和工程质量，使本地光缆线路工程项目验收工作规范化、程序化，明确验收标准，提高工作效率，统一验收要求，特制定本验收规范。第二条适用范围本验收规范适用于中国联合网络通信有限公司广东省分公司本地光缆网线路工程建设项目。省际、省内光缆干线线路工程项目的验收管理按照集团公司下发的关于加强骨干光缆线路工程验收管理的通知（网络建设201766号）执行。第二章验收管理职责第三条本地光缆网线路工程项目验收分初步竣工验收（简称初验）和最终竣工验收（简称终验）两个阶段进行。初验通过及试运行（一般为三至六个月）期满并合格后，进行终验。第四条本地

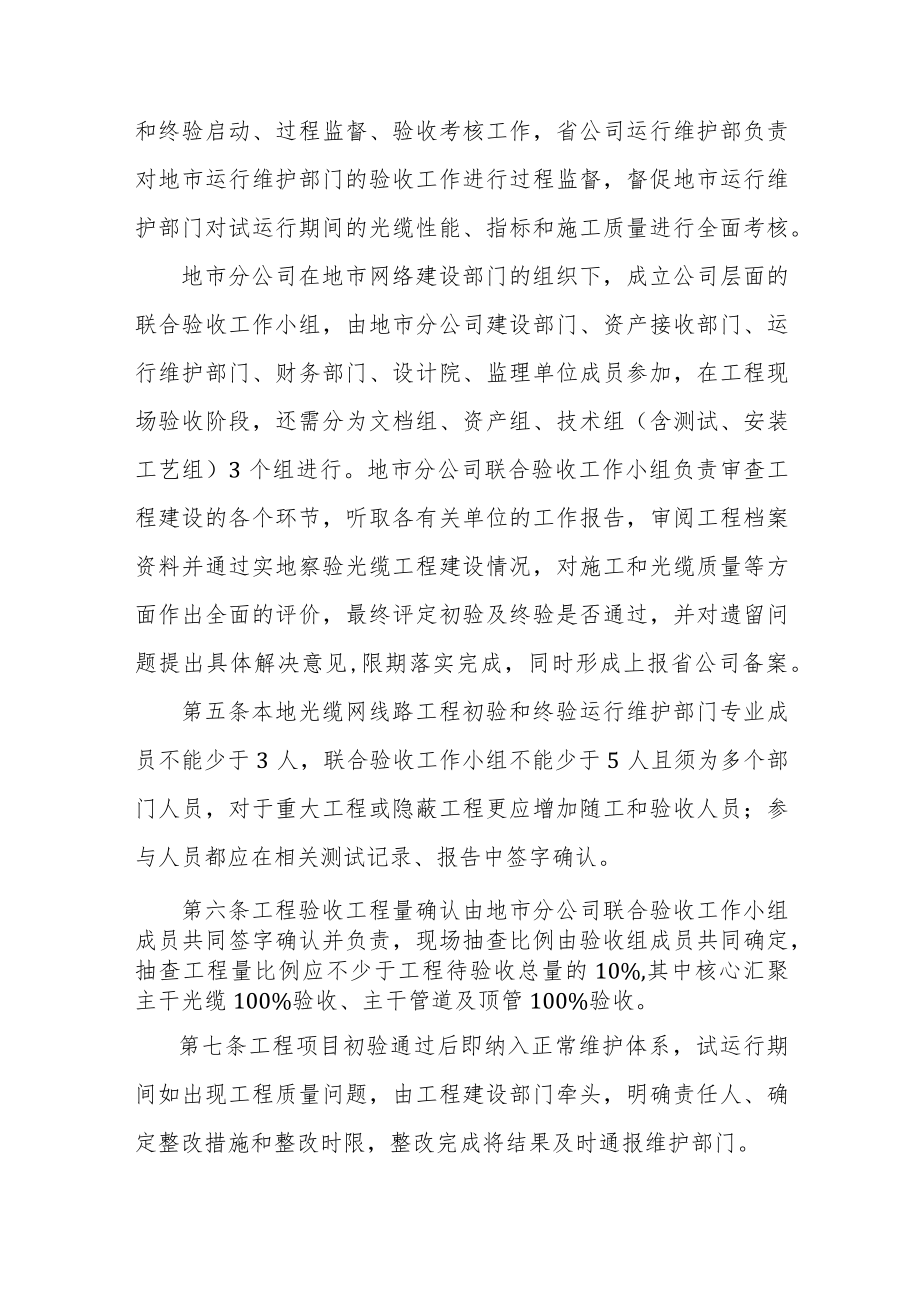

2、光缆网线路工程初验和终验工作由立项审批部门负责组织，建设部门、资产接收部门、运行维护部门、财务部门、设计院、监理单位参加，共同验收，实现权力制衡。省、市具体职责如下：省公司网络建设部负责组织全省初验和终验启动、过程监督、验收考核工作，省公司运行维护部负责对地市运行维护部门的验收工作进行过程监督，督促地市运行维护部门对试运行期间的光缆性能、指标和施工质量进行全面考核。地市分公司在地市网络建设部门的组织下，成立公司层面的联合验收工作小组，由地市分公司建设部门、资产接收部门、运行维护部门、财务部门、设计院、监理单位成员参加，在工程现场验收阶段，还需分为文档组、资产组、技术组（含测试、安装工艺组）3个
3、组进行。地市分公司联合验收工作小组负责审查工程建设的各个环节，听取各有关单位的工作报告，审阅工程档案资料并通过实地察验光缆工程建设情况，对施工和光缆质量等方面作出全面的评价，最终评定初验及终验是否通过，并对遗留问题提出具体解决意见,限期落实完成，同时形成上报省公司备案。第五条本地光缆网线路工程初验和终验运行维护部门专业成员不能少于3人，联合验收工作小组不能少于5人且须为多个部门人员，对于重大工程或隐蔽工程更应增加随工和验收人员；参与人员都应在相关测试记录、报告中签字确认。第六条工程验收工程量确认由地市分公司联合验收工作小组成员共同签字确认并负责，现场抽查比例由验收组成员共同确定，抽查工程量比例

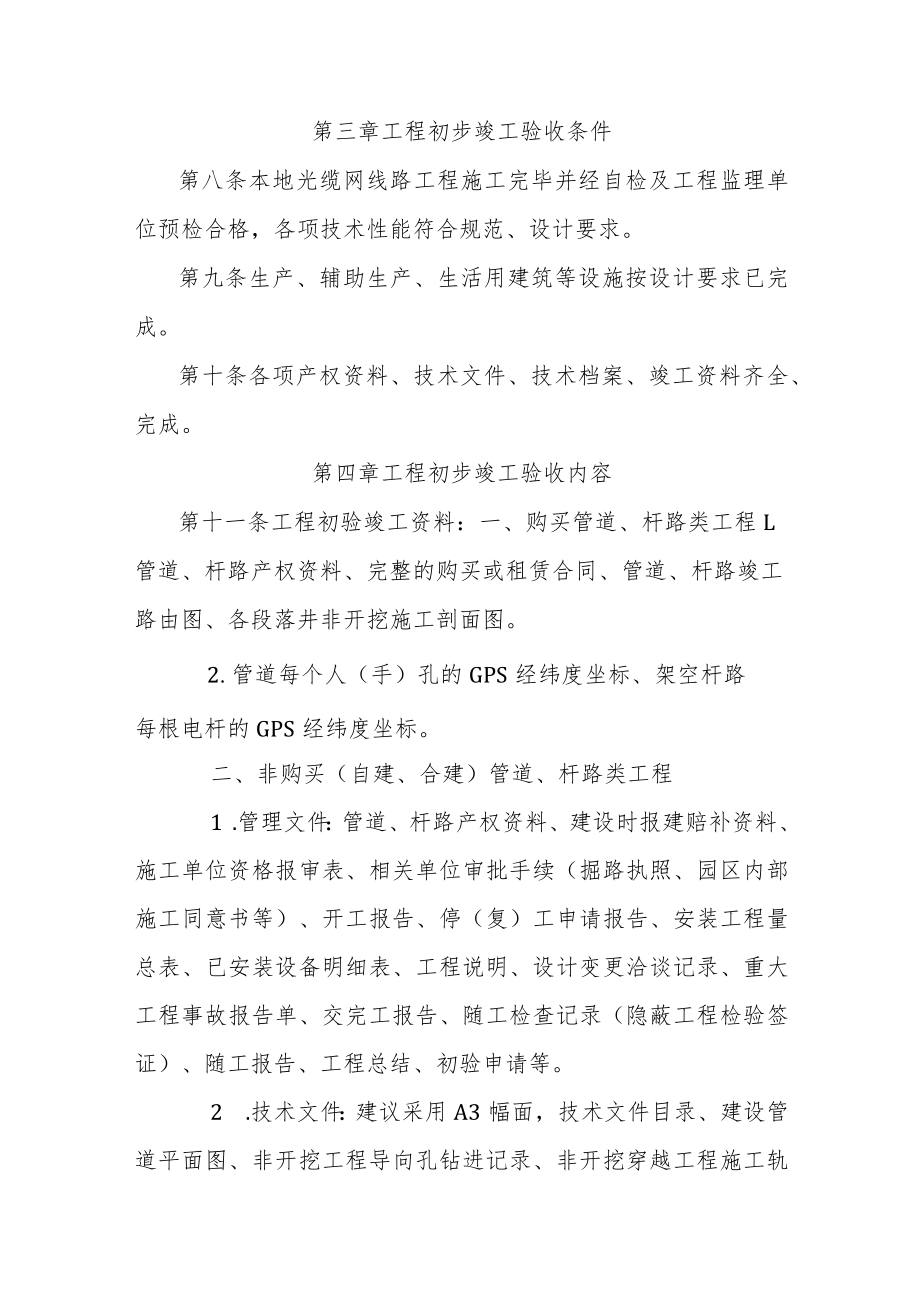

4、应不少于工程待验收总量的10%,其中核心汇聚主干光缆100%验收、主干管道及顶管100%验收。第七条工程项目初验通过后即纳入正常维护体系，试运行期间如出现工程质量问题，由工程建设部门牵头，明确责任人、确定整改措施和整改时限，整改完成将结果及时通报维护部门。第三章工程初步竣工验收条件第八条本地光缆网线路工程施工完毕并经自检及工程监理单位预检合格，各项技术性能符合规范、设计要求。第九条生产、辅助生产、生活用建筑等设施按设计要求已完成。第十条各项产权资料、技术文件、技术档案、竣工资料齐全、完成。第四章工程初步竣工验收内容第十一条工程初验竣工资料：一、购买管道、杆路类工程L管道、杆路产权资料、完整的购
5、买或租赁合同、管道、杆路竣工路由图、各段落井非开挖施工剖面图。2.管道每个人（手）孔的GPS经纬度坐标、架空杆路每根电杆的GPS经纬度坐标。二、非购买（自建、合建）管道、杆路类工程1 .管理文件：管道、杆路产权资料、建设时报建赔补资料、施工单位资格报审表、相关单位审批手续（掘路执照、园区内部施工同意书等）、开工报告、停（复）工申请报告、安装工程量总表、已安装设备明细表、工程说明、设计变更洽谈记录、重大工程事故报告单、交完工报告、随工检查记录（隐蔽工程检验签证）、随工报告、工程总结、初验申请等。2 .技术文件：建议采用A3幅面，技术文件目录、建设管道平面图、非开挖工程导向孔钻进记录、非开挖穿越工
6、程施工轨迹图等。3 .竣工图纸：竣工图纸目录、非开挖穿越工程施工轨迹图、人井管道、杆路设备记录卡、通信管道、杆路路由示意图、通信管道图、管道管孔剖面图等。4 .管道每个人（手）孔的GPS经纬度坐标、架空杆路每根电杆的GPS经纬度坐标。三、光缆类工程1 .管理文件：施工单位资格报审表、相关单位审批手续（掘路执照、园区内部施工同意书等）、开工报告、停（复）工申请报告、安装工程量总表、已安装设备明细表、工程说明、设计变更洽谈记录、重大工程事故报告单、交完工报告、随工检查记录（隐蔽工程检验签证）、随工报告、工程总结、初验申请等。2 .技术文件：技术文件目录、光缆纤芯分配表/图、中继段光纤线路衰减测试记
7、录、OTDR双向测试曲线打印记录、交接箱接地电阻测试记录等。3 .竣工图纸：建议采用A3幅面，竣工图纸目录、参照物、新建光缆拓扑示意图、光缆路由示意图、光缆规格、光纤分配及光缆截面图、光缆路由图、子孔占用图、光缆预留长度位置、光缆接头位置、机房走线图、机房平面图及ODF架布置图、交接箱面板图、交接箱施工工艺图等；4 .光缆交接箱、光缆接头盒位置的GPS经纬度坐标、直埋光缆标石的GPS经纬度坐标。第十二条工程初验相关要求一、工程建设部门应在工程验收前3个工作日将本规范第十三条的纸质版竣工资料一式5份提交至地市分公司联合验收工作小组，且在资源管理系统中按规范要求上传全套的电子版竣工资料，现场验收通
8、过后运行维护部门在资源管理系统确认验收通过。二、工程建设部门、设计、监理、施工等单位相关负责人签字确认并加盖公章，竣工图纸加盖竣工专用图章；竣工文件字迹清晰无涂抹，内容准确无纸漏。第十三条工程现场验收一、工程现场验收是工程初验的一个重要组成部分，本地光缆网线路工程现场验收，验收组须成立文档组、资产组、技术组(含测试组、安装工艺组2个组人员可复用)，验收文档组审查工程竣工验收资料和隐蔽工程签证记录，测试组对光纤衰减性能指标和ODF光纤连接器插入损耗指标进行测试，安装工艺组对部分隐蔽工程进行抽查。1 .文档组验收内容：设计文件及批复、本规范第十三条的工程初验竣工资料、随工报告等；2 .资产组验收内
9、容：建设部门在初验前在ERP做好转资准备，资产接受部门对资产全面清点，核对建设规模，并在ERP做好资产签收；3 .测试组验收内容：对光纤衰减性能指标测试；ODF光纤连接器插入损耗指标测试。由施工单位提供OTDR、光源光功率计等相关测试仪表；4 .安装工艺组验收内容：现场抽查比例由验收组成员共同确定，抽查工程量比例应不少于工程待验收总量的10%,其中核心汇聚主干光缆100%验收、主干管道及顶管100%验收，具体为：(1),检验新建光缆线路路由走向及敷设位置，同时检查光缆穿越公路、铁路、山沟、河流、桥梁等主要障碍的保护措施处理及标石安装、标志牌安装、杆路工艺、隐蔽工程等安装工艺，新建管道人(手)孔
10、工艺设施。(2) .检查新建机房及机房内设备平面布置、安装工艺、配套设施等。(3) .对于直埋光缆需要抽测光缆对地绝缘指标及光缆埋深。(4) .机房内光缆金属构件接地。由施工单位提供地阻仪、探测仪、GPS测试仪等相关测试仪表。二、本地光缆网线路工程的现场验收按照YD5121-2010通信线路工程验收规范、YD5103-2003通信管道工程施工及验收规范以及设计文件的规定进行。重点验收项目、方法及标准详见附件。第五章最终竣工验收第十四条初验合格后，工程建设部门向施工单位出具初验证书，工程投入试运行(一般为三至六个月)。试运行期主要由运行维护部门对光缆性能、指标和施工质量等进行全面考核，试运行结束
11、后，运行维护部门向工程建设部门出具试运行报告。第十五条工程建设部门收到试运行报告后，应在十五个工作日内提交竣工验收申请，并按本规范第四条的规定，由立项审批部门负责组织，建设部门、资产接收部门、运行维护部门、财务部门、设计院、监理单位参加，组成验收组进行最终竣工验收。第十六条最终竣工验收内容如下:1 .建设规模、生产能力、建设内容是否符合批准的立项文件和设计文件要求。2 .建设资金的来源和使用是否符合国家有关规定，概算、预算执行情况，发生调整概算的，是否经过审批部门批准。3 .材料、设备购置是否合理，工程其他支出是否符合规定。4 .建设过程是否发生重大设计变更，发生重大设计变更的，是否按规定办理审批手续。5 .主要工艺、管道、杆路、光缆等是否经过试运行及试运行情况。6 .工程材料是否办理了领用和退料手续。7 .工程项目财务初步决算报表和决算说明书内容是否真实、准确。8 .工程项目批准文件、设计文件、竣工资料及监理文件资料是否齐全、准确，是否按规定归档。第十七条竣工验收合格后，由工程建设部门向施工单位颁发终验证书。第六章附则第十八条本规范自发布之日起试行。
