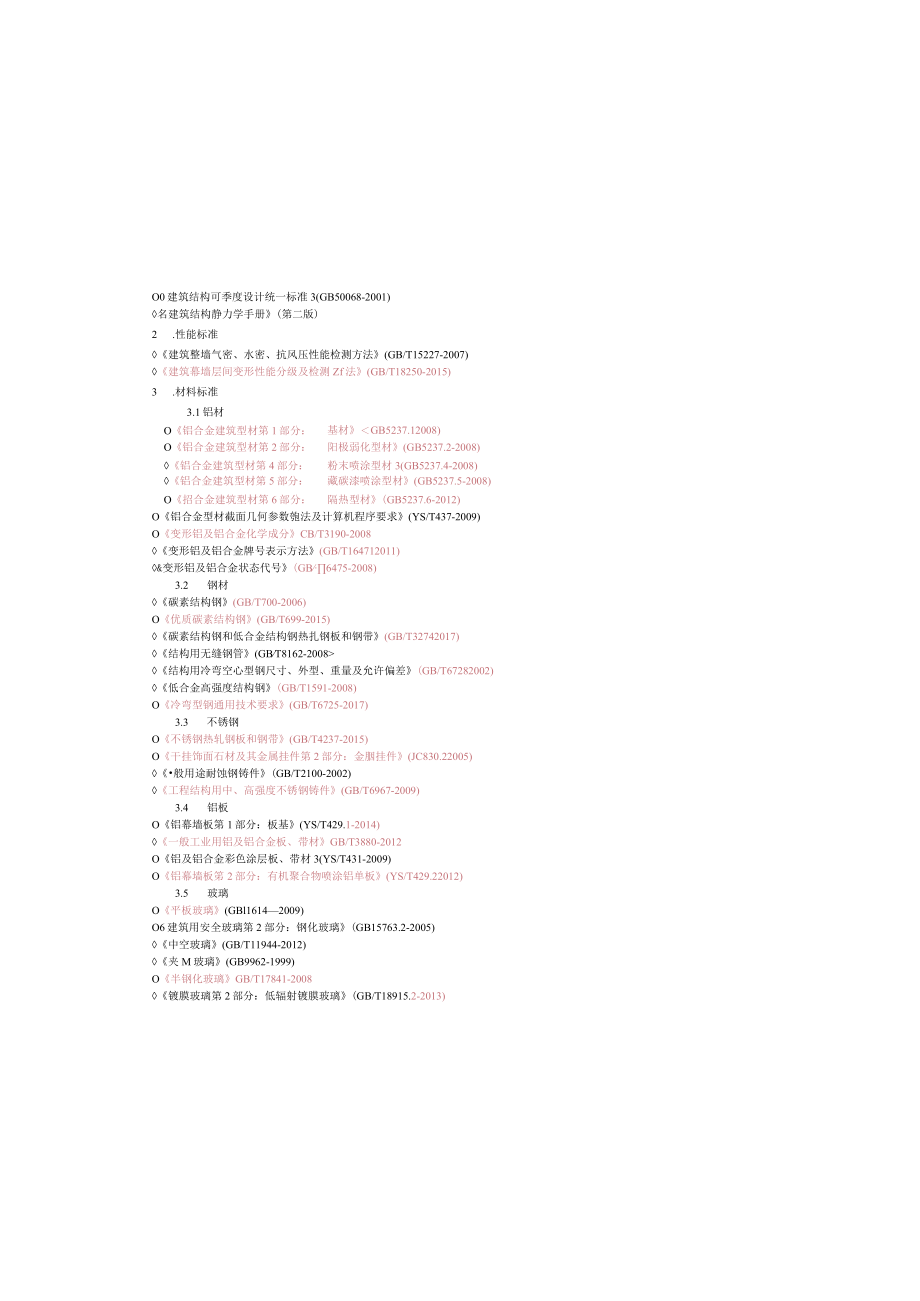

1、O0建筑结构可季度设计统一标准3(GB50068-2001)名建筑结构静力学手册(第二版)2 .性能标准建筑整墙气密、水密、抗风压性能检测方法(GB/T15227-2007)建筑幕墙层间变形性能分级及检测Zf法(GB/T18250-2015)3 .材料标准3.1铝材O铝合金建筑型材第1部分：基材GB5237.12008)O铝合金建筑型材第2部分：铝合金建筑型材第4部分：阳极弱化型材(GB5237.2-2008)粉末喷涂型材3(GB5237.4-2008)铝合金建筑型材第5部分：O招合金建筑型材第6部分：藏碳漆喷涂型材(GB5237.5-2008)隔热型材(GB5237.6-2012)O铝合金型
2、材截面几何参数匏法及计算机程序要求(YS/T437-2009)O变形铝及铝合金化学成分CB/T3190-2008变形铝及铝合金牌号表示方法(GB/T164712011)&变形铝及铝合金状态代号(GB6475-2008)3.2 钢材碳素结构钢(GB/T700-2006)O优质碳素结构钢(GB/T699-2015)碳素结构钢和低合金结构钢热扎钢板和钢带(GB/T32742017)结构用无缝钢管(GBT8162-2008结构用冷弯空心型钢尺寸、外型、重量及允许偏差(GB/T67282002)低合金高强度结构钢(GB/T1591-2008)O冷弯型钢通用技术要求(GB/T6725-2017)3.3 不
3、锈钢O不锈钢热轧钢板和钢带(GB/T4237-2015)O干挂饰面石材及其金属挂件第2部分：金胭挂件(JC830.22005)般用途耐蚀钢铸件(GB/T2100-2002)工程结构用中、高强度不锈钢铸件(GB/T6967-2009)3.4 铝板O铝幕墙板第1部分：板基(YS/T429.1-2014)一般工业用铝及铝合金板、带材GB/T3880-2012O铝及铝合金彩色涂层板、带材3(YS/T431-2009)O铝幕墙板笫2部分：有机聚合物喷涂铝单板(YS/T429.22012)3.5 玻璃O平板玻璃(GBl16142009)O6建筑用安全玻璃第2部分：钢化玻璃(GB15763.2-2005)中

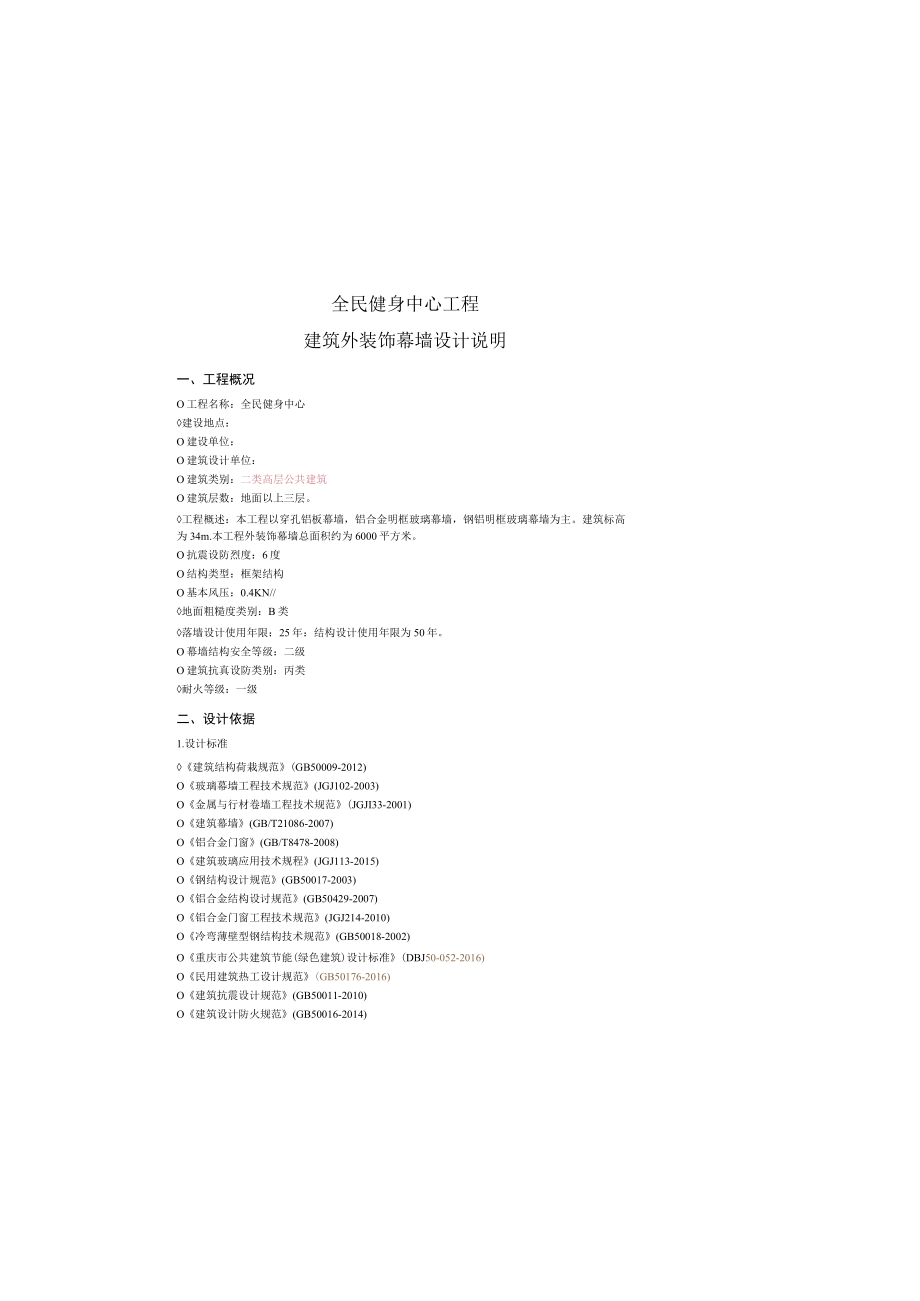

4、空玻璃(GB/T11944-2012)夹M玻璃(GB9962-1999)O半钢化玻璃GB/T17841-2008镀膜玻璃第2部分：低辐射镀膜玻璃(GB/T18915.2-2013)全民健身中心工程建筑外装饰幕墙设计说明一、工程概况O工程名称：全民健身中心建设地点：O建设单位：O建筑设计单位：O建筑类别：二类高层公共建筑O建筑层数：地面以上三层。工程概述：本工程以穿孔铝板幕墙，铝合金明框玻璃幕墙，钢铝明框玻璃幕墙为主。建筑标高为34m.本工程外装饰幕墙总面积约为6000平方米。O抗震设防烈度：6度O结构类型：框架结构O基本风压：0.4KN/地面粗糙度类别：B类落墙设计使用年限：25年：结构设计使
5、用年限为50年。O幕墙结构安全等级：二级O建筑抗真设防类别：丙类耐火等级：一级二、设计依据1.设计标准建筑结构荷栽规范(GB50009-2012)O玻璃幕墙工程技术规范(JGJ102-2003)O金属与行材卷墙工程技术规范(JGJI33-2001)O建筑幕墙(GB/T21086-2007)O铝合金门窗(GB/T8478-2008)O建筑玻璃应用技术规程(JGJ113-2015)O钢结构设计规范(GB50017-2003)O铝合金结构设讨规范(GB50429-2007)O铝合金门窗工程技术规范(JGJ214-2010)O冷弯薄壁型钢结构技术规范(GB50018-2002)O重庆市公共建筑节能(绿

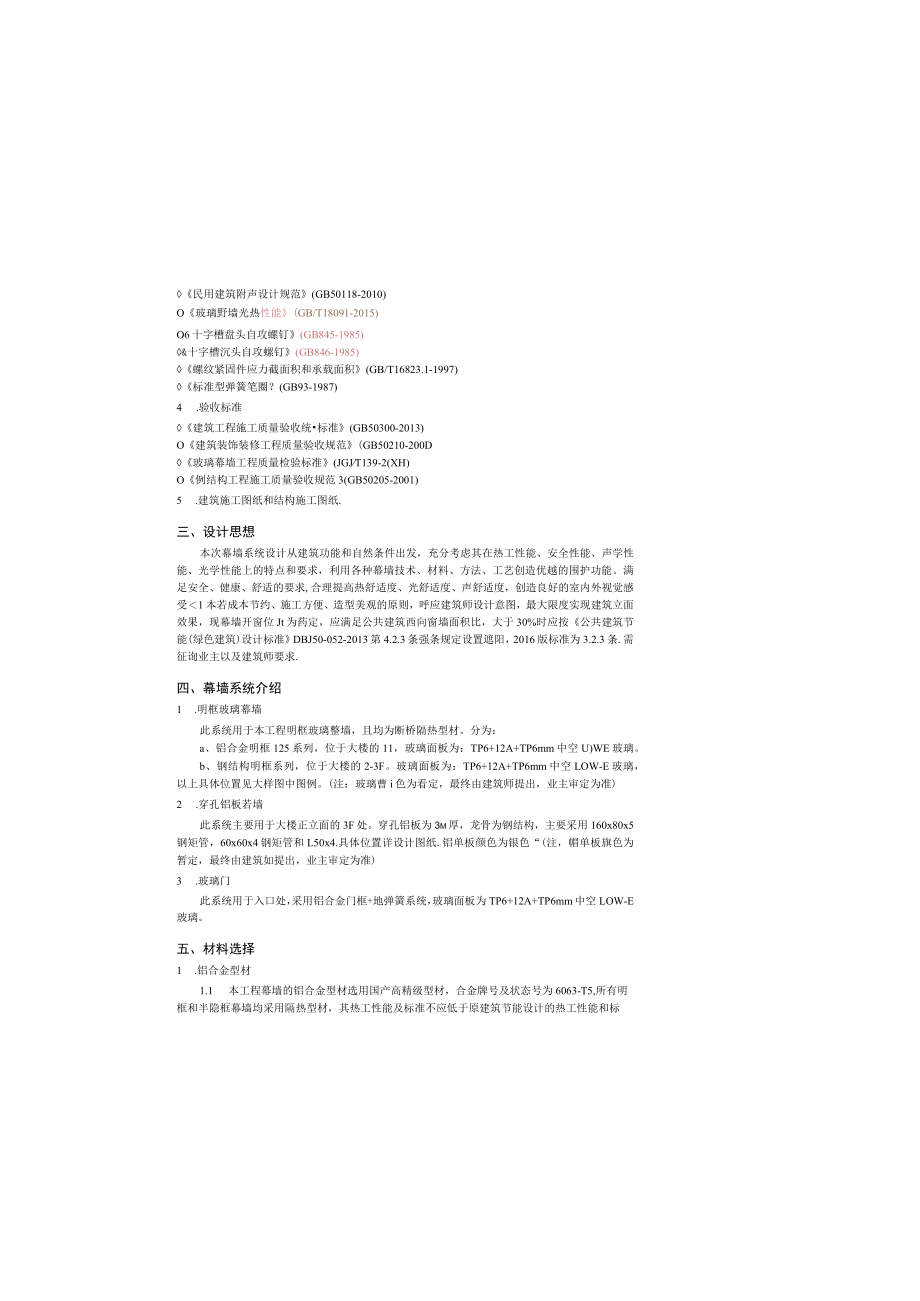

6、色建筑)设计标准(DBJ50-052-2016)O民用建筑热工设计规范(GB50176-2016)O建筑抗震设计规范(GB50011-2010)O建筑设计防火规范(GB50016-2014)民用建筑附声设计规范(GB50118-2010)O玻璃野墙光热性能(GB/T18091-2015)O6十字槽盘头自攻螺钉(GB845-1985)&十字槽沉头自攻螺钉(GB846-1985)螺纹紧固件应力截面积和承载面积(GB/T16823.1-1997)标准型弹簧笔圈？(GB93-1987)4 .验收标准建筑工程施工质量验收统标准(GB50300-2013)O建筑装饰装修工程质量验收规范(GB50210-2
7、00D玻璃幕墙工程质量检验标准(JGJT139-2(XH)O例结构工程施工质量验收规范3(GB50205-2001)5 .建筑施工图纸和结构施工图纸.三、设计思想本次幕墙系统设计从建筑功能和自然条件出发，充分考虑其在热工性能、安全性能、声学性能、光学性能上的特点和要求，利用各种幕墙技术、材料、方法、工艺创造优越的围护功能。满足安全、健康、舒适的要求,合理提高热舒适度、光舒适度、声舒适度，创造良好的室内外视觉感受1本若成本节约、施工方便、造型美观的原则，呼应建筑师设计意图，最大限度实现建筑立面效果，现幕墙开窗位Jt为药定，应满足公共建筑西向窗墙面积比，大于30%时应按公共建筑节能(绿色建筑)设计
8、标准DBJ50-052-2013第4.2.3条强条规定设置遮阳，2016版标准为3.2.3条.需征询业主以及建筑师要求.四、幕墙系统介绍1 .明框玻璃幕墙此系统用于本工程明框玻璃整墙，且均为断桥隔热型材。分为：a、铝合金明框125系列，位于大楼的11，玻璃面板为：TP6+12A+TP6mm中空U)WE玻璃。b、钢结构明框系列，位于大楼的2-3F。玻璃面板为：TP6+12A+TP6mm中空LOW-E玻璃，以上具体位置见大样图中图例。(注：玻璃曹i色为看定，最终由建筑师提出，业主审定为准)2 .穿孔铝板若墙此系统主要用于大楼正立面的3F处。穿孔铝板为3m厚，龙骨为钢结构，主要采用160x80x5钢
9、矩管，60x60x4钢矩管和L50x4.具体位置详设计图纸.铝单板颜色为银色“(注，帽单板旗色为暂定，最终由建筑如提出，业主审定为准)3 .玻璃门此系统用于入口处，采用铝合金门框+地弹簧系统，玻璃面板为TP6+12A+TP6mm中空LOW-E玻璃。五、材料选择1 .铝合金型材1.1 本工程幕墙的铝合金型材选用国产高精级型材，合金牌号及状态号为6063-T5,所有明框和半隐框幕墙均采用隔热型材，其热工性能及标准不应低于原建筑节能设计的热工性能和标准,主要应用在玻璃器墙铝合金立柱、横梁、副框及压块的位用，具体见图纸。3. 6石材O天然花岗石荒料(JCT2O4-2O11)O天然花岗石建筑板材(GB/
10、T18601-2009)O干挂饰面石材及其金属挂件第1部分：干挂饰面石材(JC830.12005)O天然饰面石材试验方法第1部分：干燥、水饱和、冻融循环后压缩强度试验方法(GBT9966.1-2001)O天然饰面石材试验方法第2部分:干燥、水饱和弯曲强度试验方法(GB/T9966.2-200DO天然饰面石材试验方法第3部分：体枳密度、真密度、真气孔率、吸水率试验方法GBT9966.3-2001)O天然饰面石材试验方法第4部分：耐磨性试验方法3(GB/T9966.4-2001)天然饰面石材试验方法第5部分：肖氏硬度试验方法(GB/T9966.5-2001)O天然饰面石材实验方法第6部分：耐酸性试
11、验方法B(GBT99666-200l)O天然饰面石材试验方法第7部分：检测板材挂件组合单元挂装强度试验方法GBT9966.7-2001)O天然饰面石材试验方法第8部分：用均匀静态压差检测石材挂装系统结构强度试验方法(GB/T9966.8-2008)3.7密封胶、结构胶、橡胶垫建筑用硅酮结构密封胶(GB16776-2Q05)整墙玻璃接缝用密封胶(JC/T882-2001)中空玻璃用丁基热熔密封胶(JC/T914-2014)O6磴化橡胶或热塑性橡胶撕裂强度的测定(裤型、直角型和新月型试样A(GB/T529-2008)O硫化橡胶或热塑性橡胶密度的实验方法(GB/T533-2008)O硫化橡胶或热塑性
12、橡胶压入硬度试验方法第】部分：邵氏硬度计法(邵尔硬度A(GB/T531.1-2008)和反破化橡胶或热塑性橡胶压入硬度试验方法第2部分：便携式橡股国际硬度计法(GB/T531.2-2009)O,硅朗建筑密封胶(GB/T14683-2003)聚破建筑密封胶3(JC/T4832006)O干挂石材常墙用环制胶粘剂(JC887-2001)O混凝土建筑接缝用密封胶金属板用建筑密封胶JC/T884-2016O建筑用防霉密封胶(JC/T885-2016)3.8紧固件O紧固件机械性能不锈钢螺栓、螺钉和螺柱(GB/T3098.6-2014)O紧固件机械性能不锈钢螺母(GB/T3098.152014)O紧固件机械
13、性能自攻螺钉(GB/T3098.5-2016)O紧固件机械性能抽芯抑灯(GB/T3098.19-2004)O紧固件机械性能螺栓、螺钉和螺柱(GB/T3098.1-2010)O紧固件机械性能螺母3(GB/T3098.2-2015)紧固件机械性能自钻自攻螺钉(GB/T3098.11-2002)O六角头螺栓全螺蚊C级(GB/T5781-2016)O十字槽盘头螺钉(GB/T8182016)O十字槽沉头螺钉(GB/T819-2016)O夹股玻璃和中空玻璃的强度可按所采用的玻璃类型取用其强度。5 .耐候硅用密封胶和结构硅!密封胶5.1 结构硅阳密封胶和耐候硅酮密封胶的使用位置O结构硅潮密封股主要应用在整墙
14、悬窗位置，玻璃与窗扇之间的粘结，结构受力作用，且采用中性结构硅酮密封胶，本工程结构硅酮密封胶厚度均为8mm。O耐候硅朗密封股主要应用金件关却堵的川法3位，玻璃与铝型材间的嵌槽部位，主要起密封作用。O结构硅崩密封胶为黑色耐候硅酮密封胶.(注，羸色为暂定，最终由建筑师提出，业主审定为准)同一幕熠工程应采用同一品牌的单组分或双组分的硅酮结构密封胶，并应有保质年限的质量证书。用于石材幕墙的硅丽结构密封股还应有证明无污染的试验报告。O同一幕墙工程应采用同一品牌的硅酮结构密封胶和硅酮耐候密封胶配套使用。5.2 耐候硅酮需封胶和结构硅酮密封胶的品牌O本工程所有硅酮耐候胶和硅酮结构胶均选用国际优质品牌，如GE或道康宁。5.3 耐候硅朗需封胶和结构硅酮密封胶的性能结构硅酮密封股符合建筑用硅崩结构密封胶的规定。耐候硅耐密封胶符合幕墙玻璃接缝用密封胶及建筑窗用弹性密封剂的规定。6 .穿孔铝板6.1 本设计中的铝板的牌号应为3003或5005,供应状态为0或H44。6.2 室外可见铝单板外表面采用辄碳喷徐处理，三涂两烤，涂层平均厚度不小于40m.最小局部厚度不小于34UnU(注：表面处理及Bi色为暂定，量终由建筑师提出，业主申定为准)6.3 3铝板抗拉强度Ob(MP)为142T78:条件屈服强度。
