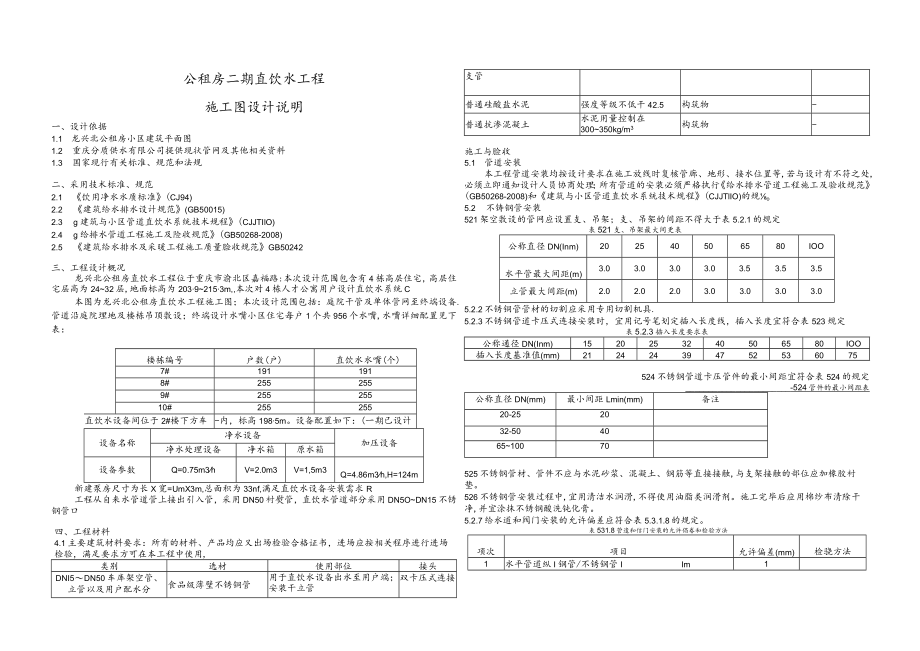

1、公租房二期直饮水工程施工图设计说明一、设计依据1.1 龙兴北公租房小区建筑平面图1.2 重庆分质供水有限公司提供现状管网及其他相关资料1.3 国家现行有关标准、规范和法规二、采用技术标准、规范2.1 饮用净水水质标准(CJ94)2.2 建筑给水排水设计规范(GB50015)2.3 g建筑与小区管道直饮水系统技术规程(CJJTIlO)2.4 g给排水管道工程施工及险收规范(GB50268-2008)2.5 建筑给水排水及采暖工程施工质量脸收规范GB50242三、工程设计概况龙兴北公租房直饮水工程位于重庆市渝北区嘉福路:本次设计范围包含有4栋高层住宅，高层住宅层高为2432层,地面标高为20392
2、153m,本次对4栋人才公寓用户设计直饮水系统C本图为龙兴北公租房直饮水工程施工图；本次设计范围包括：庭院干管及单体管网至终端设备.管道沿庭院埋地及楼栋吊顶敷设；终端设计水嘴小区住宅每户1个共956个水嘴,水嘴详细配置见下表：楼栋编号户数(户)直饮水水嘴(个)7#1911918#2552559#25525510#255255直饮水设备间位于2#楼下方车可-内，标高1985m。设备配置如下：(一期已设计设备名称净水设备加压设备净水处理设备净水箱原水箱设备参数Q=0.75m3hV=2.0m3V=1,5m3Q=4.86m3h,H=124m新建泵房尺寸为长X宽=UmX3m,总面积为33nf,满足直饮水
3、设备安装需求R工程从自来水管道管上接出引入管，采用DN50衬熨管，直饮水管道部分采用DN5ODN15不锈钢管口四、工程材料4.1主要建筑材料要求：所有的材料、产品均应又出场检验合格证书，进场应按相关程序进行进场检验，满足要求方可在本工程中使用,类别选材使用部位接头DNI5DN50车库架空管、立管以及用户配水分食品级薄壁不锈铜管用于直饮水设备出水至用户端；安装干立管双卡压式连接支管普通硅酸盐水泥强度等级不低干42.5构筑物-普通抗渗混凝土水泥用量控制在300350kg/m3构筑物-施工与脸收5.1 管道安装本工程管道安装均按设计要求在施工放线时复核管廊、地形、接水位置等,若与设计有不符之处,必须
4、立即通知设计人员协商处理；所有管道的安装必须严格执行给水排水管道工程施工及验收规范(GB50268-2008)和建筑与小区管道直饮水系统技术规程(CJJTlIO)的规o5.2 不铸钢管安装521架空敷设的管网应设置支、吊架；支、吊架的间距不得大于表5.2.1的规定表521支、吊架最大间更表公称直径DN(Inm)202540506580IOO水平管最大间距(m)3.03.03.03.03.53.53.5立管最大间距(m)2.02.02.03.03.03.03.05.2.2不锈铜管管材的切割应采用专用切割机具.5.2.3不锈钢管道卡压式连接安装时，宜用记号笔划定插入长度线，插入长度宜符合表523规
5、定表5.2.3插入长度要求表公称通径DN(Inm)1520253240506580IOO插入长度基准值(mm)212424394752536075524不锈钢管道卡压管件的最小间距宜符合表524的规定-524管件的最小间距表公称直径DN(mm)最小间距Lmin(mm)备注20-252032-50406510070525不锈钢管材、管件不应与水泥砂浆、混凝土、钢筋等直接接触,与支架接触的部位应加橡胶衬垫。526不锈钢管安装过程中,宜用清洁水润滑,不得使用油脂类润滑剂。施工完毕后应用棉纱布清除干净,并宜涂抹不锈钢酸洗钝化膏。5.2.7给水道和阀门安装的允许偏差应符合表5.3.1.8的规定。表531

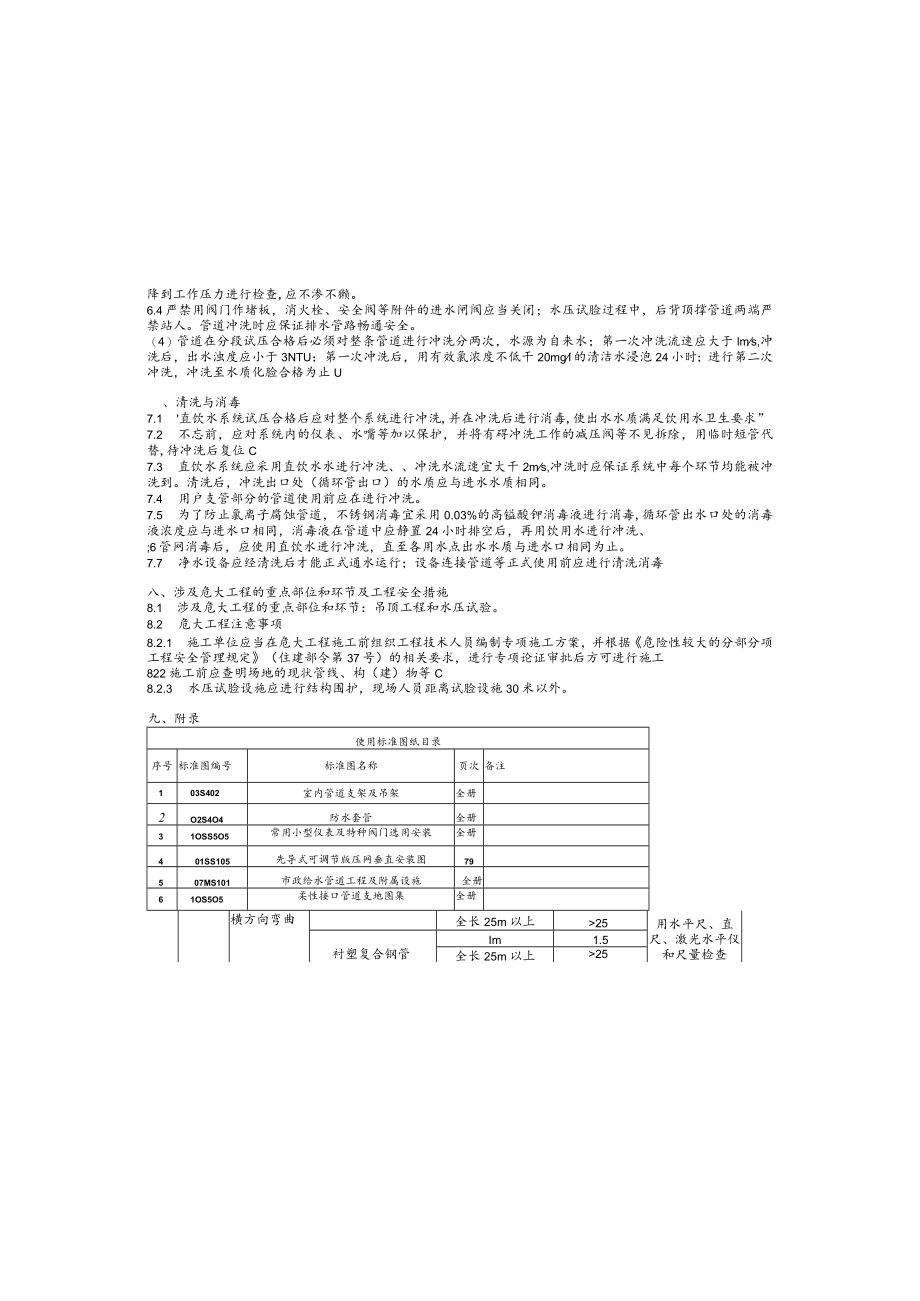

6、.8菅遣和信门安装的允许倡卷和检验方法项次项目允许偏差(mm)检骁方法1水平管道纵I钢管/不锈钢管IIm1水施1降到工作压力进行检查,应不渗不獭。6.4严禁用阀门作堵板，消火栓、安全阀等附件的进水闸阀应当关闭；水压试脸过程中，后背顶撑管道两端严禁站人。管道冲洗时应保证排水管路畅通安全。（4）管道在分段试压合格后必须对整条管道进行冲洗分两次，水源为自来水；第一次冲洗流速应大于lms,冲洗后，出水浊度应小于3NTU；第一次冲洗后，用有效氯浓度不低干20mgl的清洁水浸泡24小时；进行第二次冲洗，冲洗至水质化脸合格为止U、清洗与消毒7.1 直饮水系统试压合格后应对整个系统进行冲洗,并在冲洗后进行消毒
7、,使出水水质满足饮用水卫生要求”7.2 不忘前，应对系统内的仪表、水嘴等加以保护，并将有碍冲洗工作的减压阀等不见拆除，用临时短管代替,待冲洗后复位C7.3 直饮水系统应采用直饮水水进行冲洗、冲洗水流速宜大干2ms,冲洗时应保证系统中每个环节均能被冲洗到。清洗后，冲洗出口处（循环管出口）的水质应与进水水质相同。7.4 用户支管部分的管道使用前应在进行冲洗。7.5 为了防止氯离子腐蚀管道，不锈钢消毒宜采用0.03%的高镒酸钾消毒液进行消毒,循环管出水口处的消毒液浓度应与进水口相同，消毒液在管道中应静置24小时排空后，再用饮用水进行冲洗、;6管网消毒后，应使用直饮水进行冲洗，直至各用水点出水水质与进
8、水口相同为止。7.7 净水设备应经清洗后才能正式通水运行；设备连接管道等正式使用前应进行清洗消毒八、涉及危大工程的重点部位和环节及工程安全措施8.1 涉及危大工程的重点部位和环节：吊顶工程和水压试验。8.2 危大工程注意事项8.2.1 施工单位应当在危大工程施工前组织工程技术人员编制专项施工方案，并根据危险性较大的分部分项工程安全管理规定（住建部令第37号）的相关要求，进行专项论证审批后方可进行施工822施工前应查明场地的现状管线、构（建）物等C8.2.3 水压试脸设施应进行结构围护，现场人员距离试脸设施30米以外。九、附录使用标准图纸目录序号标准图编号标准图名称页次备注103S402室内管道
9、支架及吊架全册2O2S4O4防水套管全册31OSS5O5常用小型仪表及特种阀门选用安装全册401SS105先导式可调节版压网垂直安装图79507MS101市政给水管道工程及附属设施全册61OS5O5柔性接口管道支地图集全册横方向弯曲全长25m以上25用水平尺、直尺、激光水平仪和尺量检查衬塑复合钢管Im1.5全长25m以上25球累铸铁管Im2全长25m以上252立管垂直度钢管/不锈钢管Im3吊线和尺量检查5m以上8衬塑复合铜管Im25m以上83成排噌段和成排阀门在同一平面上间距3尺量检查5.3 阀门、水表及仪表的安装5.3.1 网门：所有网门安装前应按设计核对其型号、规格、技术参数及产品合格证。
10、阀门安装前应作耐压强度试验,强度试验压力为公称压力的1.5倍,恒压时间不小于IOmin,然后降至阀门公称压力进行严密性试验,如在5min内不渗漏即为合格，不合格阀门不准安装5.3.2 阀门安装:阀门安装位置除设计注明外，一般安装在维修、检查和操作方便的地方。阀门应在关闭状态下安装，并应根据管内介质流向确定安装方向。埋地管道阀门应设阀门井.5.3.3 减压阀：根据产品要求，减压阀即可水平安装，也可垂直安装。安装时应注意减压阀的水流方向。5.3.4 减压阀与水表宜在系统冲洗试脸之后安装。5.4 净水设备的安装5.4.1 所有设备基础在设备到货后.校对其尺寸再行浇灌施工，水泵安装应符合机械设备安装工
11、程及跄收规范O5.4.2 设备基础四周做15OmmXloOmm排水明沟，坡度i=001,并接至泵房主排水沟内。5.4.3 水泵隔报技术要求必须符合水泵隔振技术规程的规定。5.4.4 设干楼板上的水泵等有振动的设备,必须作减振措施,连接管道必须采用弹性水取隔振措施时，管道应采用弹性支吊架、弹性托架或弹性吊架一、试压6.1 管道安装完成后，应分别对室内及室外管段进行水压实验。水压实.险必须符合设计要求。不得用气压试脸代替水压试验6.2 埋地庭院小区管网的试压：水压试脸长度不宜大于IOoo米，水压试脸压力与允许压力降应符合给水排水管道工程施工及验收规范（GB5O268-2OO8）的规定，工作压力稳压30min以上，不漏水、无渗漏。表6一2埋地管道试压要求表管材种类P工作压力P（MPa）试脸压力（MPa）15min允许压力降（MPa）钢管PP+0.5且不应小于0.90球墨铸铁管W0.52P0.030.5P+0.50.03钢塑复合管PP+0.5且不应小于0.90.036.3 室内给水管道的试压：各分区供水系统的试验压力水头：般高层用户龙头相对试压位置净高程+H4（最高层用户龙头点工作压力的L5倍），不得小干06MPa符合建筑给水排水及采暖工程康工质量聆收规范GB50242-2002的要求。检脸方法:金属及复合管给水管道系统在试脸压力下观测IOmin,压力降不应大于002MPa,然后
