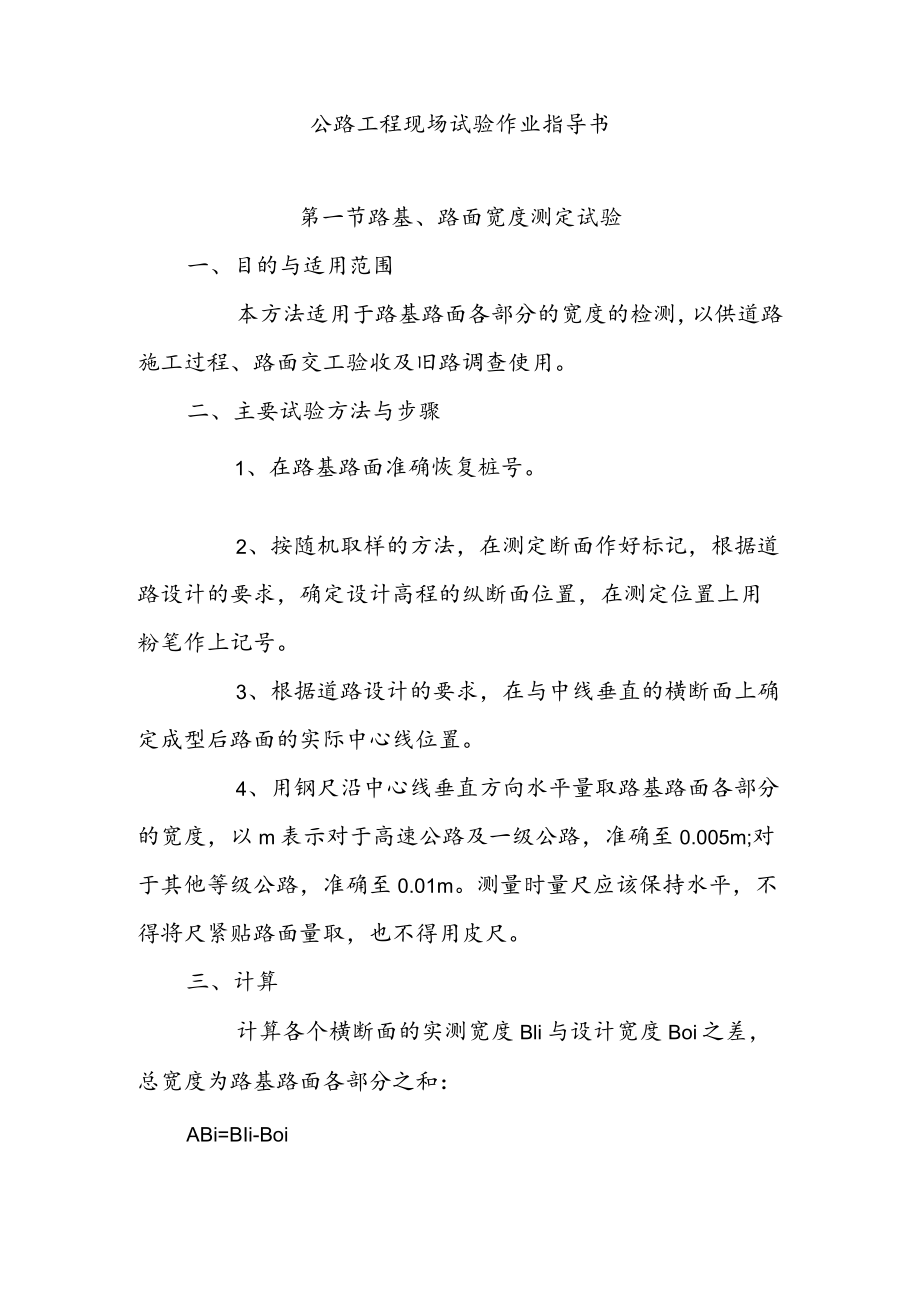

1、公路工程现场试验作业指导书第一节路基、路面宽度测定试验一、目的与适用范围本方法适用于路基路面各部分的宽度的检测，以供道路施工过程、路面交工验收及旧路调查使用。二、主要试验方法与步骤1、在路基路面准确恢复桩号。2、按随机取样的方法，在测定断面作好标记，根据道路设计的要求，确定设计高程的纵断面位置，在测定位置上用粉笔作上记号。3、根据道路设计的要求，在与中线垂直的横断面上确定成型后路面的实际中心线位置。4、用钢尺沿中心线垂直方向水平量取路基路面各部分的宽度，以m表示对于高速公路及一级公路，准确至0.005m;对于其他等级公路，准确至0.01m。测量时量尺应该保持水平，不得将尺紧贴路面量取，也不得用

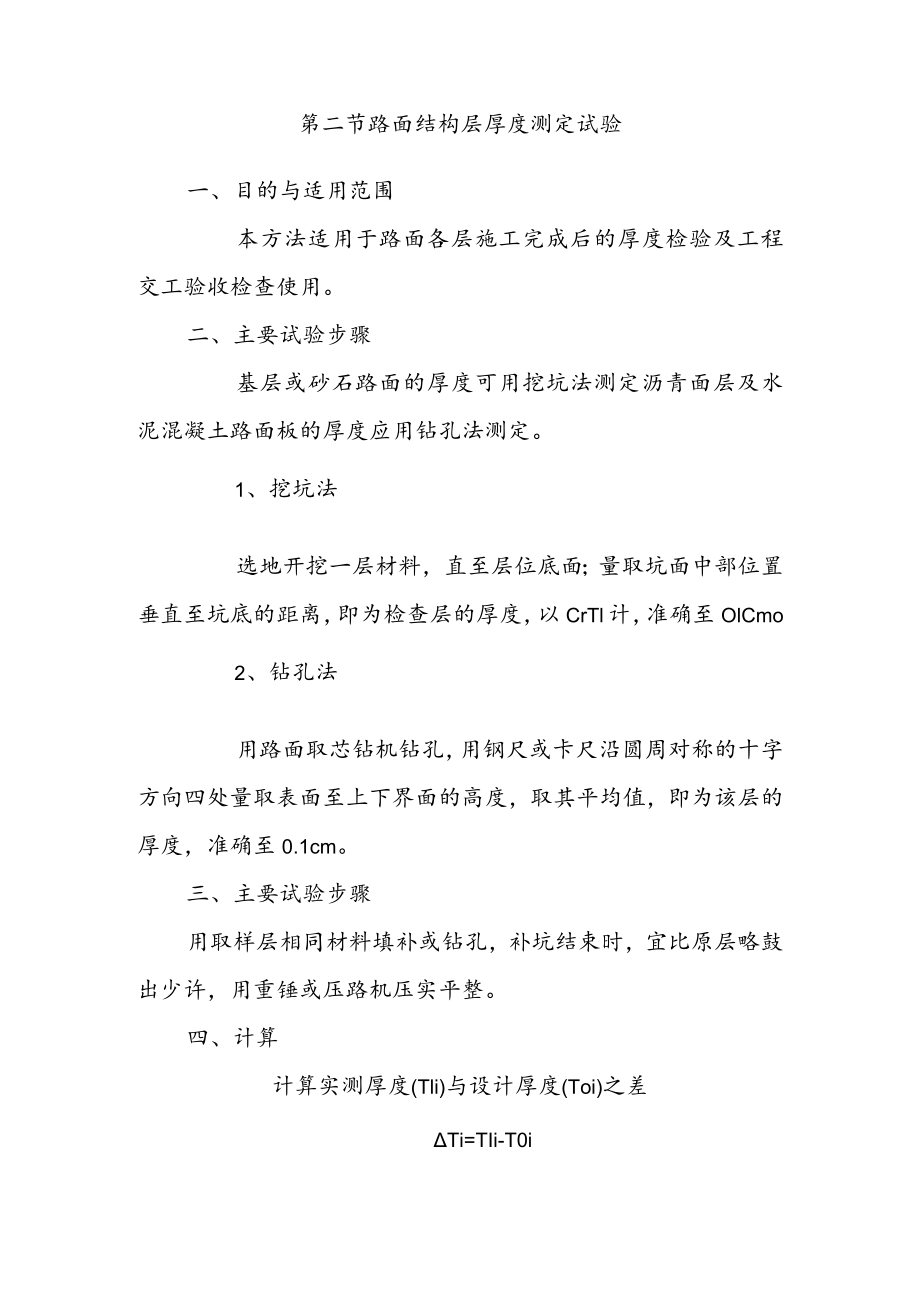

2、皮尺。三、计算计算各个横断面的实测宽度Bli与设计宽度Boi之差，总宽度为路基路面各部分之和：ABi=BIi-Boi第二节路面结构层厚度测定试验一、目的与适用范围本方法适用于路面各层施工完成后的厚度检验及工程交工验收检查使用。二、主要试验步骤基层或砂石路面的厚度可用挖坑法测定沥青面层及水泥混凝土路面板的厚度应用钻孔法测定。1、挖坑法选地开挖一层材料，直至层位底面；量取坑面中部位置垂直至坑底的距离，即为检查层的厚度，以CrTl计，准确至OlCmo2、钻孔法用路面取芯钻机钻孔，用钢尺或卡尺沿圆周对称的十字方向四处量取表面至上下界面的高度，取其平均值，即为该层的厚度，准确至0.1cm。三、主要试验步

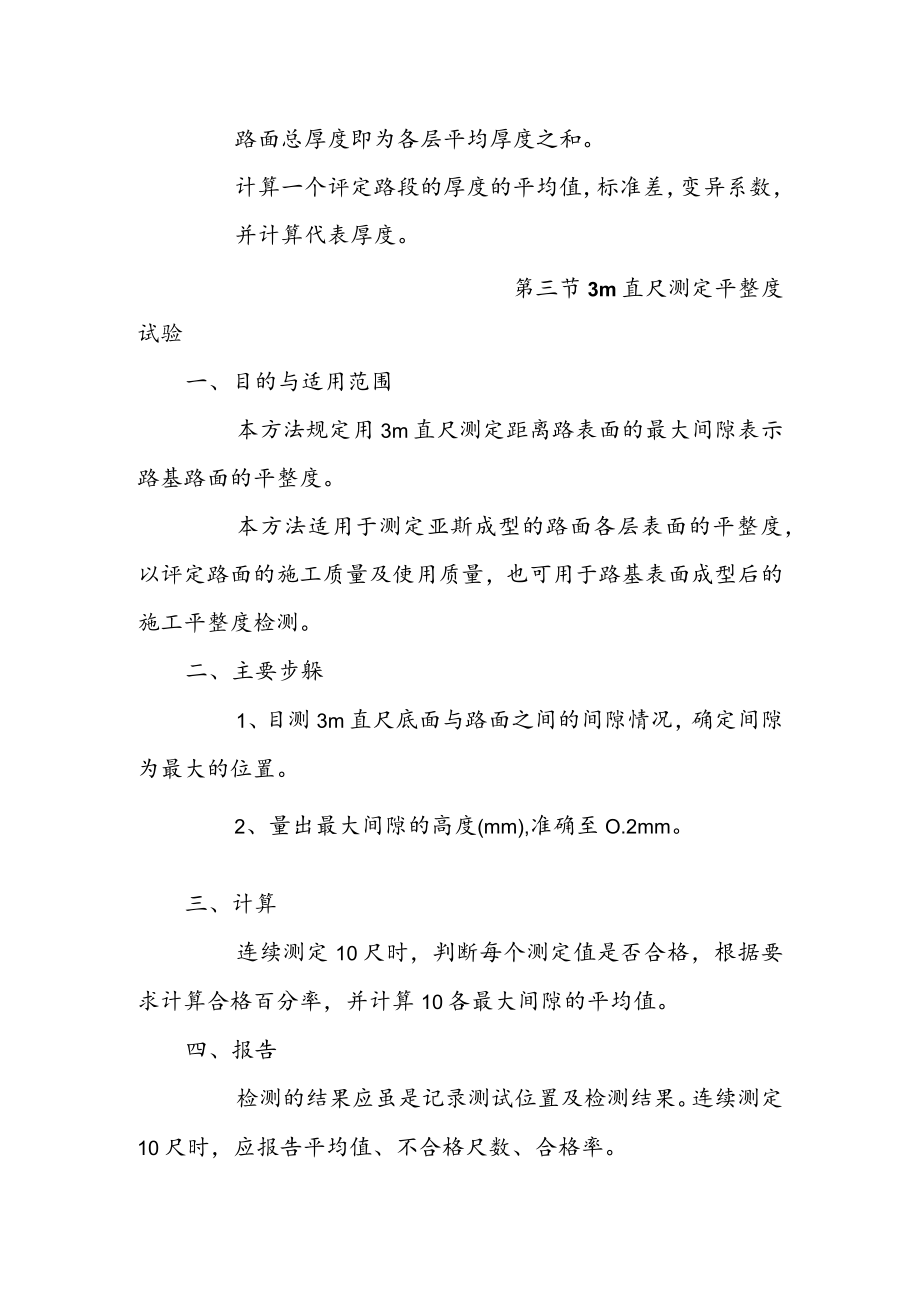

3、骤用取样层相同材料填补或钻孔，补坑结束时，宜比原层略鼓出少许，用重锤或压路机压实平整。四、计算计算实测厚度(Tli)与设计厚度(Toi)之差Ti=TIi-T0i路面总厚度即为各层平均厚度之和。计算一个评定路段的厚度的平均值，标准差，变异系数，并计算代表厚度。第三节3m直尺测定平整度试验一、目的与适用范围本方法规定用3m直尺测定距离路表面的最大间隙表示路基路面的平整度。本方法适用于测定亚斯成型的路面各层表面的平整度，以评定路面的施工质量及使用质量，也可用于路基表面成型后的施工平整度检测。二、主要步躲1、目测3m直尺底面与路面之间的间隙情况，确定间隙为最大的位置。2、量出最大间隙的高度(mm),准
4、确至O.2mm。三、计算连续测定10尺时，判断每个测定值是否合格，根据要求计算合格百分率，并计算10各最大间隙的平均值。四、报告检测的结果应虽是记录测试位置及检测结果。连续测定10尺时，应报告平均值、不合格尺数、合格率。第四节环刀法测定压实度试验一、目的与适用范围本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。本方法适用于细粒土及无机结合料稳定细粒土的密度，但对无机结合料稳定细粒土，其龄期不宜超过2d,且宜用于施工中的压实度检验。二、仪器与材料人工或电动取土机三、试验方法与步骤(1)、用人工取土1、称取环刀质量M2,准确至0.1g。2、垂直将环刀打入压实层，取出环刀和试样3、
5、取下环盖，用修土刀和直尺修平余士，称取环刀及试样质量M1。(2)、用电动取土机取土1、若为砂性土，先挖一个砂土柱，将环刀平置于砂土柱上，用手将环刀垂直压下；在环刀口上盖一块平滑的木板，用铁锹将环刀底部切断，用直尺刮平多余土，称取环刀与试样合计质量M1,准确至O.1g。2、若为电动取土器，接好取土器和电源，将取芯套筒套在切销好的土芯上，摇动即可取土；取出样品，用修土刀和直尺修平余土，用天平称取土芯代套筒质量M1,从土芯中心部分取试样测定含水量。3、本试验须进行平行试验测定，其平均差不得大于O.03gcm3.求其算术平均值。四、计算1、试样湿密度及干密度p=4*（M1-M2）（d2*h）Pd=P/
6、（10.01）P一试样的湿密度（gcm3）Pd一试样的干密度（gc3）d一环刀或取芯套的直径（Cm）h一环刀或取芯套的高度（Cm）一试样的含水量（%）2、施工压实度K=pd100/pcK一测试地点的施工压实度（）Pd-试样的干密度（gcm3）PC一由击实试验得到的试样的最大干密度（gcr3）五、报告报告应报告士的鉴别分类、土的含水量、湿密度、干密度、最大干密度、压实度。第五节灌砂法测定压实度试验一、目的与使用范围本试验适用于在现场测定基层（或底基层）、砂石路面土路基土的各种材料的压实层的密度和压实度，也使用于路清表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙
7、材料的压实度检测。用挖坑灌砂法测定密度和压实度时，应符合下列规定：(1)、当基料的最大粒径小于15mm,测定层的厚度不超过150El时，宜采用直径IOOmm的小型灌砂筒测试。(2)、当最大粒径等于或大于15mm,但不大于40mm,测定层的厚度超过150mm,但不超过20Omm时，应用直径15Omm的大型灌砂筒测试。二、仪器与材料灌砂筒、金属标定罐、基板、量砂(粒径0.300.60mm或0.250.50mm清洁干燥均匀砂2040g)三、方法与试验步骤1、标定灌砂筒下部圆锥体内砂的质量。2、标标定量砂的单位质量Y(gcm3)3、将盛有量砂(M5)的灌砂筒放在基板中间的圆孔上，将灌砂筒的开关打开，让
8、砂流入基板的中空内，直到砂不在流。取下灌砂筒，称取量筒内砂的质量(M6),准确至1g。4、称取试坑中全部材料的总质量Mw。5、从挖出的全部材料中取有代表性的样品，测定其含水量(3,%)。用小灌砂筒测定时，细粒土不小于IOOg,中粒土不小于500g；用大砂筒，相应的细粒土不小于200g,中粒土不小于IOOOg,粗粒土或无机结合料稳定材料，不少于2000g,称其质量(Md)O6、将基板放在试坑上，灌砂筒放在基板中间，打开灌砂筒开关，直至砂不再流动，称取量筒内砂的质量(M4)o7、如清扫干净的平坦表面的粗糙不大可省去3的操作，试洞挖好后直接对准放在试坑上，不需要放基板，打开筒的开关，最后称取剩余砂的
9、质量(M4,)o四、计算1、填满试坑所用砂的质量：灌砂时试坑上放基板时：Mb=M1-M4-(M5-M6)灌砂时试坑上不放基板时：Mb=Ml-M4-M2Mb一填满试坑的砂的质量(g)M1一灌砂前灌砂筒内的砂的质量(g)M2一灌砂筒下部圆锥体内砂的质量(g)2、试坑材料的湿密度：pw=Mw*Ys/MbMw一试坑中取出的全部材料质量，(g)Ys一量砂的单位质量，(gcm3)3、试坑材料的干密度pd:Pd=Pw/(1+0.01)一试坑材料的含水量，%当为无机结合料稳定土时：pd=Md*s/Mb4、施工压实度KK=pd*100pcpc一由击实试验得到的试样最大干密度(gcm3)五、报告各种材料的干密度均
10、准确至0.1gCFTr3。第六节贝克曼梁测定路基路面回弹弯沉试验一、目的与适用范围本方法适用于在土基、厚度不小于Im的粒料整层表面，用弯沉仪测试各测点的回弹弯沉值的试验；也适用于在旧路表面测定路面的综合回弹模量。二、主要仪器标准车、路面弯沉仪、路表温度计、接长杆等。三、主要试验步骤1、选择适当的标准车，实测各测点处的路面回弹弯沉值Li。如在旧沥青面层测定时，应读取温度，进行测定弯沉值修正，得到标准温度20C时的弯沉值。四、计算1、计算全部测定值的算术平均值(L)、单次测量的标准差(S)和自然误差(r):L=LiNS(Li-L)-20.5/(N-1)r0.675XS式中：Li-各测点的回弹弯沉值
11、(0.01mm)N一测点总数2、计算各测点的测定值与算术平均值的偏差值di=Li-L,并计算较大的偏差与自然误差之比di/rO。当某个测点观测值的dir值大于下表中的d/r极限值时则应舍弃该测点，然后重复1的步歌计算所余各测点的算术平均值(L)及标准差(S)相对于不同观测次数的d/r的极限值N510152050dr2.52.93.23.33.83、计算代表弯沉值：LI=L/S式中：L一舍弃不合要求的测点所余各测点弯沉的算术平均值S一舍弃不合要求的测点所余各测点弯沉的标准差4、计算土基、整层材料的回弹模量(E1)或旧路的综合回弹模量:E1=2p(1-2)E1式中：P测定车轮的平均垂直荷载(MPa
12、)一测定用标准车双圆荷载单轮传压面当量圆的半径(cm)一测定层材料的泊松比，根据部颁路面设计规范的规定取用a一弯沉系数，为0.712第七节路面构造深度测定试验(手工铺砂法)一、目的与适用范围本方法适用于测定沥青路面及水泥混凝土路面表面构造深度，用以评定路面表面的宏观粗糙度、路面的排水性能及抗滑性能。二、仪器及材料人工铺砂仪、刮平尺三、方法与步骤1、向圆筒内注满砂，手提圆筒上方，再硬质路面上轻轻敲打3次，使砂密实，补足砂面用钢尺刮平。2、将砂由里向外摊铺成圆形。3、用钢板尺构成圆的两个垂直方向的直径，取其平均值，准确至5mm。4、按以上方法，同一处平行测定不小于3次，测点间距3-5mo该处的测定
13、位置以中间测点的位置。四、计算TD=IOOOV*4(D2*)=31831D2TD一路面表面构造深度(mm)V-砂的体积(25Cnl八3)D一摊平砂的平均直径(mm)每一处均取3次路面构造深度的测定结果的平均值作为实验结果，准确至0.1mm。按本规范附录B的方法计算每一个评定区间路面构造深度的平均值、标准差、变异系数。五、报告列表逐报告路面构造深度的测定值及3次测定的平均值，当平均值小于0.2mm时，结果以0.2mm表示。每一个评定区间路面构造深度的平均值、标准差、变异系数。第八节沥青路面压实度试验(水中重法)一、目的与适用范围本方法采取的压实度是指按规定采取的混合料的毛体积密度与标准密度之比，
14、以百分率表示。本方法适用于检验从压实的沥青路面上钻取沥青混合料芯样试件的密度，以评定沥青面层的施工压实度。二、主要试验步骤1、钻取芯样。测定试件密度2、用水中重法测定试件密度(1)、方法：称取干燥试件的空中质量(ma),置于网篮称取试件的水中质量(mw),取出试件擦去表面水称取试件的表干质量(mf)o(2)、计算公式：表观相对密度Yf=ma(ma-mw)表观密度Pf=YfXPwPw-常温水的密度，g/cm3三、计算1、标准密度按马歇尔击实试件成型密度或试验路段钻孔取样密度时，压实度：K=PSXl00/poPS沥青混合料芯样试件的视密度或毛体积密度，gm3p。一沥青混合料的标准密度，gm32、标
