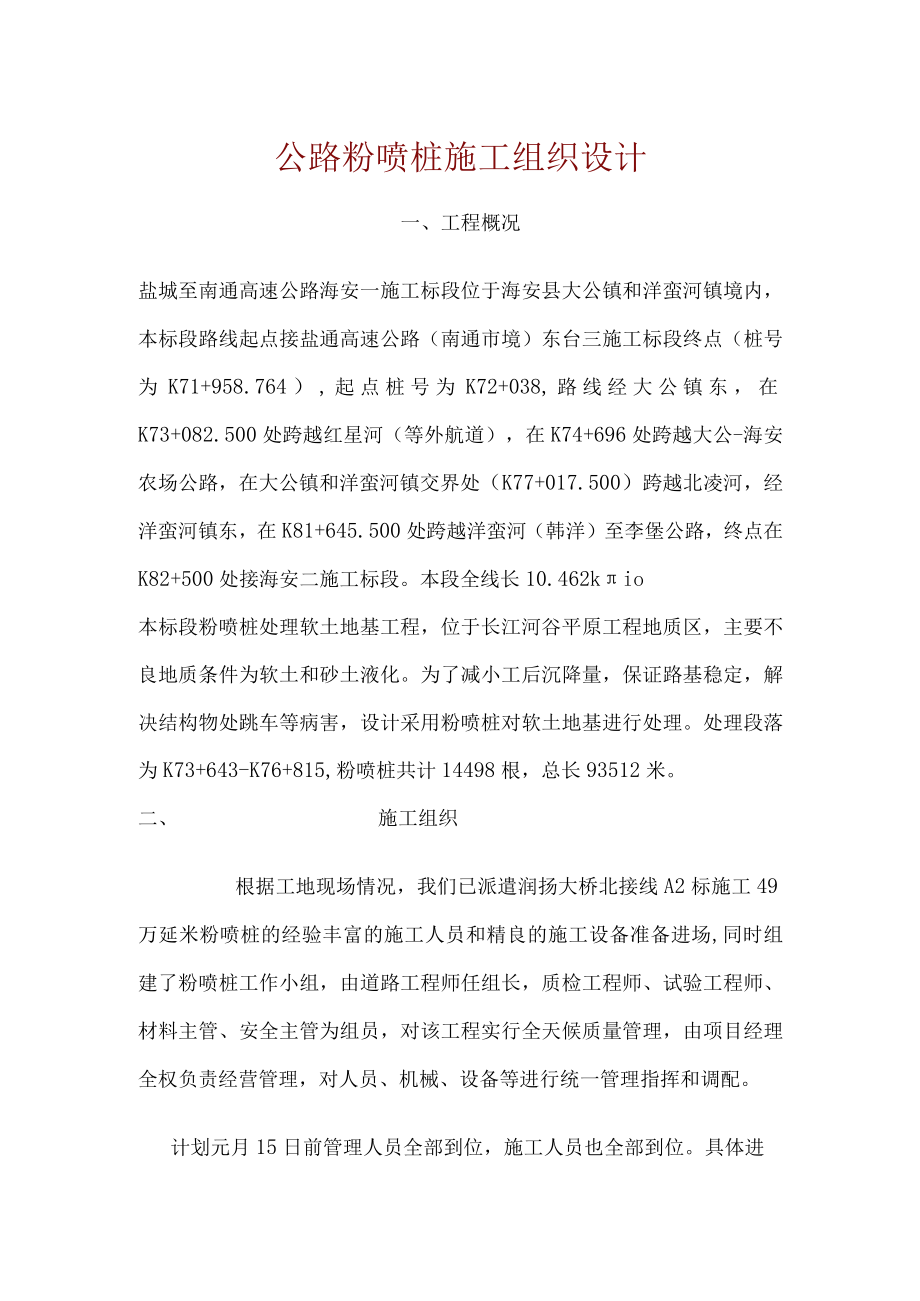

1、公路粉喷桩施工组织设计一、工程概况盐城至南通高速公路海安一施工标段位于海安县大公镇和洋蛮河镇境内，本标段路线起点接盐通高速公路（南通市境）东台三施工标段终点（桩号为K71+958.764）,起点桩号为K72+038,路线经大公镇东，在K73+082.500处跨越红星河（等外航道），在K74+696处跨越大公-海安农场公路，在大公镇和洋蛮河镇交界处（K77+017.500）跨越北凌河，经洋蛮河镇东，在K81+645.500处跨越洋蛮河（韩洋）至李堡公路，终点在K82+500处接海安二施工标段。本段全线长10.462kio本标段粉喷桩处理软土地基工程，位于长江河谷平原工程地质区，主要不良地质条件为

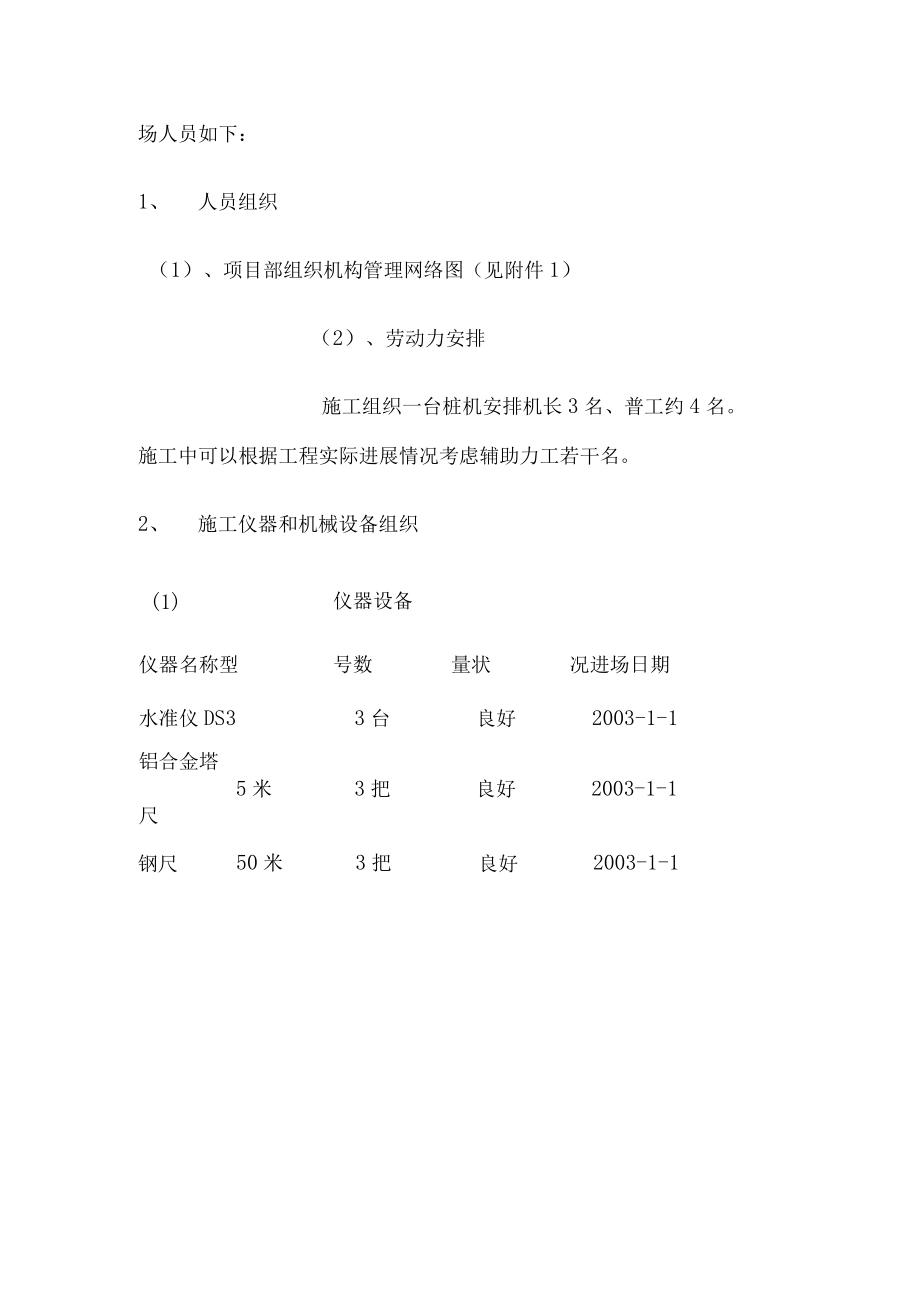

2、软土和砂土液化。为了减小工后沉降量，保证路基稳定，解决结构物处跳车等病害，设计采用粉喷桩对软土地基进行处理。处理段落为K73+643-K76+815,粉喷桩共计14498根，总长93512米。二、施工组织根据工地现场情况，我们已派遣润扬大桥北接线A2标施工49万延米粉喷桩的经验丰富的施工人员和精良的施工设备准备进场,同时组建了粉喷桩工作小组，由道路工程师任组长，质检工程师、试验工程师、材料主管、安全主管为组员，对该工程实行全天候质量管理，由项目经理全权负责经营管理，对人员、机械、设备等进行统一管理指挥和调配。计划元月15日前管理人员全部到位，施工人员也全部到位。具体进场人员如下：1、 人员组织

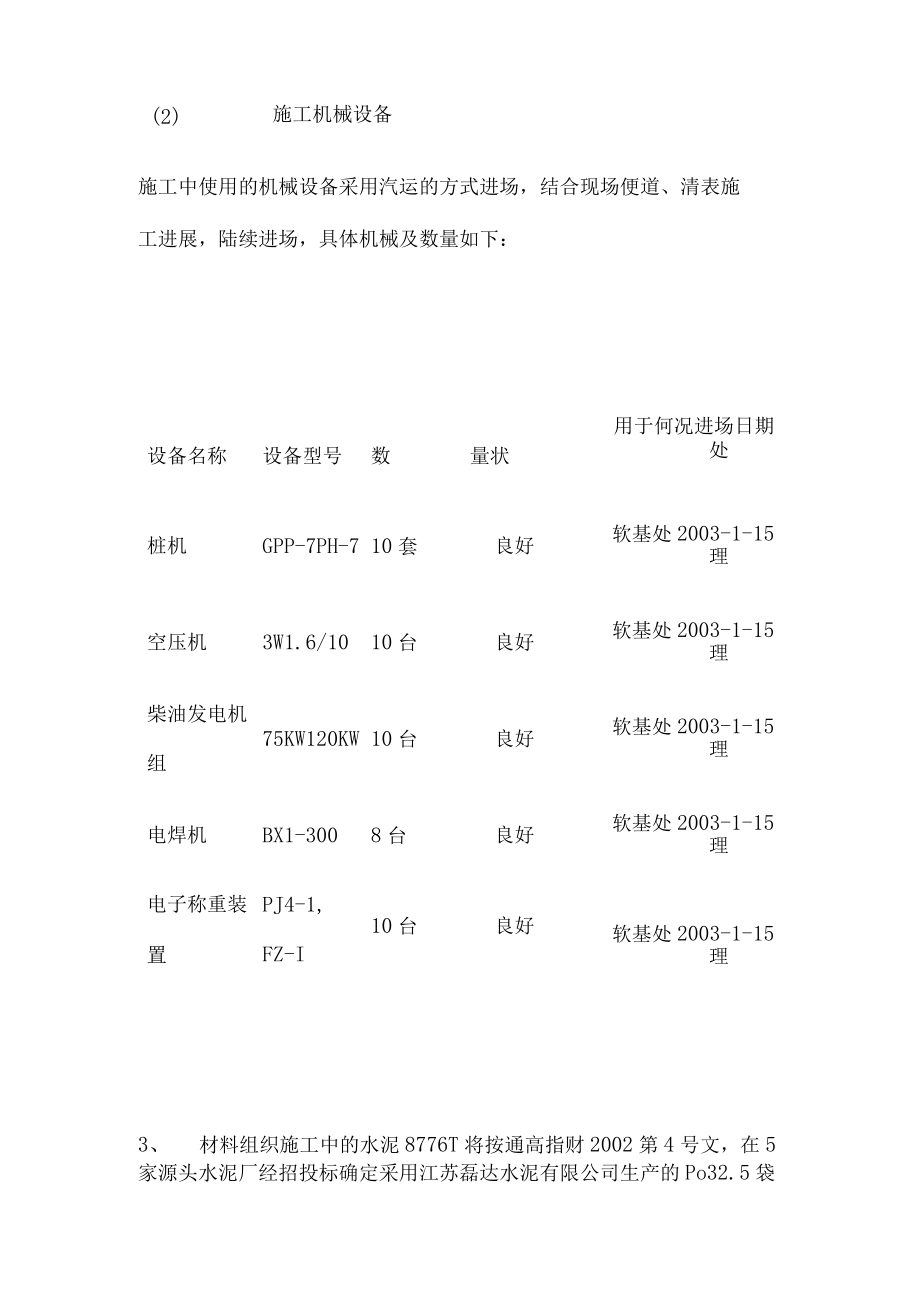

3、（1）、项目部组织机构管理网络图（见附件1）（2）、劳动力安排施工组织一台桩机安排机长3名、普工约4名。施工中可以根据工程实际进展情况考虑辅助力工若干名。2、 施工仪器和机械设备组织(1)仪器设备仪器名称型号数量状况进场日期水准仪DS33台良好2003-1-1铝合金塔5米3把良好2003-1-1尺钢尺50米3把良好2003-1-1(2)施工机械设备施工中使用的机械设备采用汽运的方式进场，结合现场便道、清表施工进展，陆续进场，具体机械及数量如下：设备名称设备型号数量状用于何况进场日期处桩机GPP-7PH-710套良好软基处2003-1-15理空压机3W1.6/1010台良好软基处2003-1-1
4、5理柴油发电机组75KW120KW10台良好软基处2003-1-15理电焊机BX1-3008台良好软基处2003-1-15理电子称重装置PJ4-1,FZ-I10台良好软基处2003-1-15理3、 材料组织施工中的水泥8776T将按通高指财2002第4号文，在5家源头水泥厂经招投标确定采用江苏磊达水泥有限公司生产的Po32.5袋装普通硅酸盐水泥。运输方式由陆路用自卸汽车运进。三、施工方法和工艺流程1、 施工现场的准备工作(1)、施工现场配备各种计量仪器设备，做好计量装置的标定工作。(2)、对现场的水泥等原材料进行试验工作，然后进行粉喷桩水泥用量的室内试配设计，并确定每延米桩体的水泥用量。(3)
5、、根据施工图纸画出桩位平面布置图，并报请测量工程师批准。(4)、根据桩位平面布置图，在施工现场用钢尺定出每根粉喷桩的桩位，并用竹签插入土层做好标记，每根桩的桩位误差不得大于5cmo同时做好复测工作，在以后的施工中应经常检查桩位标记是否被移动，确保粉喷桩桩位的准确性。(5)、在施工现场搭设水泥棚，水泥棚的底部用土填高，使之比周围地面高出30Cm50Cnb并铺设一层木板，然后铺设一层彩条布，最后再铺设一层塑料薄膜，以确保水泥不受潮变硬。水泥棚内的水泥储存量应不少于60吨。(6)、对进场的机具设备进行组装和调试，确保机具的完好率，保证满足施工要求。(7)、一切准备工作结束后，提出书面开工申请，并请监
6、理人员到场进行试桩，以确定成桩的各项技术参数。一般试桩应达到以下要求:a、 确定好钻进速度、提升速度、提升时的管道压力及喷灰时管道压力等技术参数b、 水泥搅拌的均匀程度，掌握下钻及提升的困难程度，确定合适的技术处理措施。成桩试验的桩数不应少于5根。当遇到新的施工段落时应重新进行试桩工作。(8)、试桩结束后及时整理各种技术参数，并形成正式的试桩报告报请监理组审批。接到监理组下发的开工通知后即可挂牌进行施工。2、 施工方法(1) 定位：按设计图纸(桩位平面布置图)，现场用钢尺定出粉喷桩桩位，并用竹签插入土层作标记，误差不大于5cm,机具移至桩位处并使钻头正对竹签，复核机架的垂直度。(2) 启动空压
7、机送气，钻机正转并垂直钻进。当控制双螺旋搅拌头到达设计桩底标高时，钻机反向转动，启动送灰机送灰,待水泥送至喷灰口(一般约一分钟)后再提升钻头，根据电子称重装置显示的喷灰量调节调速电机，这样边喷粉，边搅拌，边提升，边压实。(3) 当钻头提升至地面下0.25米时停止送灰，关闭送灰机。此时钻机迅速换档，重复搅拌，直至电流表达到100以上停止复搅。(4) 复搅结束后，关闭空压机，消散所有管道压力，钻机主电机停机。(5) 开启液压步履，钻机移位。3、 成桩工艺流程(见粉喷桩工艺流程图)四、确保工程质量和工期的措施1、 质量保证措施为确保工程质量，符合设计要求及有关规范的规定，实行过程控制为主，工后检测为
8、辅的方法，从人员、设备、材料、施工前的准备、工程施工过程等方面对工程质量进行预控。(1)、人员a、 实行岗位责任制，做到定机、定人、定岗、定责。每处施工现场确定一名机长，制定详细的操作手、机长、自检人员岗位责任制。对现场施工和质检人员进行培训，从干部到职工都强化质量意识，凡参加粉喷桩施工的人员上岗前首先要了解、掌握、重温有关施工技术规范，明确岗位责任，做到未经培训不得上岗。b、 充分发挥质检人员对工程质量的控制作用，对成型后的每根桩实行施工队、项目部全过程工地自检，全部合格后方可报请监理组抽检。项目部质检人员和监理人员对质量具有一票否决权。(2)、设备设备是保证施工质量的前提，进场的粉喷桩机必
9、须达到以下要求：a、性能良好；b、机架稳定性良好；c、配备先进的称量工具和能自动打印喷粉量。根据总体设计计划进度，配备满足要求的机械设备并进行编号。施工前应委托计量部门对进场的每台粉喷桩机进行标定，合格者方可使用。(3)、材料只有合格的材料才能保证合格的工程，施工中建立健全材料管理台帐，施工中使用的水泥应经过自检后方可进场，进场后的水泥应按批进行报检，报请监理工程师抽检合格后方可投入使用。a、水泥总量控制：及时向监理组提供与水泥厂家签定的进料合同，同时使用三联式水泥进料验收单。b、建立粉喷桩机的水泥台帐审核签认制度，台帐中应注名明水泥的领料日期、数量及施工桩点号等。粉喷桩机的水泥必须由机长领取
10、，同时必须由旁站人员现场核实后签认，施工人员在原始记录上应注明每根粉喷桩的施工桩号。(4)、施工前的准备a、 室内配比试验：根据每个断面的实际状况进行室内配比试验，确定每延米的喷粉量。对天然含水量50%W土W70%的路段,增做一组53kgm的配比，增设5根水泥用量为53kgm的试桩。b、 工艺试桩：每台粉喷桩机施工前应按规定进行工艺试桩，确定好各项技术参数(钻进速度、喷粉提升速度、复搅下沉速度等)，并将试桩报告上报监理组。c、 挂牌：将试桩确定的技术参数制作铭牌，悬挂在机械旁。(5)、工程施工过程a、 施工场地应平整，不得有积水，在施工段面两侧要有排水设施。平面上的布桩位置要清晰可辨，桩位要准
11、确。水泥要堆放在高处，且下面应离地面约15cm,使下面有良好的通风效果，堆放水泥的场地四周要排水畅通，保证阴雨天气无积水现象。水泥要分品种整齐堆放,不同厂家、不同型号的水泥严禁混合使用。废弃水泥袋要及时回收、清理，保证施工现场整洁。水泥的防雨遮盖设施要完善，确保水泥不受潮、不变质。b、 粉喷桩机上要有明显的反光标记，标记的刻度要经现场监理认可。夜间施工要有照明设施，使钻架上的标记刻度清晰、醒目。C、机械操作要熟练，喷粉要均匀，水泥剂量及复搅深度应满足要求。喷粉时最好一次性喷足喷粉量。对于桩长较长的桩，应采取措施,保证桩身下端每米的水泥剂量达标。d、 根据工艺试桩确定的各项技术参数制定施工要点，
12、供现场操作人员遵守。严格控制钻孔下钻深度，喷粉高程及停灰面，确保粉喷桩深度和喷粉量达到设计要求。深度误差不大于5cm,水泥喷入量的误差应小于l%oe、 搅拌机每次下沉或提升的时间必须有专人记录，时间误差不大于5s,提升前要有等待送粉达桩底的时间，防止出现提升却未喷粉的情况，具体时间可由工艺试桩确定。f、 钻进提升时的管道压力不宜过大，以防止钻孔淤泥向孔壁四周挤压形成空洞。为确保粉喷桩的施工质量，当钻头提升至地面高程下25Cm时，应停止喷灰只搅拌，同时采取复搅措施。第二次搅拌时不喷粉，复搅深度以电流表达到IOOA为准。复搅时钻头的下钻、提升速度同第一次，粉喷桩每次下钻和提升的时间有专人记录，对出
13、现的意外情况应在备注栏内注明。g、 严格控制喷粉时的钻杆提升速度，确保每根桩的喷粉均匀性。如发生意外影响桩身质量时，应在12h内采取补喷措施，补喷重叠长度不小于1米，特别困难时以电流表读数明显变化为准。否则应重新打设，新桩距报废桩的距离不能大于桩距的15%,并填在施工记录中备查。h、 对输灰管要经常检查，不得泄露及堵塞，输灰管道的长度以6O米左右为宜，不得超过70米。对使用的钻头要定期检查，其直径磨耗量不大于Iem,但也不宜采用直径过大的钻头（以小于53Cm为宜）。i、 施工前应对桩机进行全面的检查，用水平尺及垂球教正机架前后、左右的水平度，控制机架的钻杆倾斜度不得大于1%,成型后每根桩的竖直
14、度误差都小于1.5%oj、 施工中及时、认真填写原始记录，不允许事后编写。每天资料都应做好签认、汇总工作，发现问题及时改正。k、 每天认真校核桩机的领料数量及施工桩位，检查桩机的每批领料数量与该机完成的粉喷桩延米数量是否相符，并复核打印资料的准确性。加强资料管理，施工中认真填写有关技术资料，每个根桩均要按实际产生的数据认真负责地填写资料，所有的资料数据必须真实可靠并得到监理工程师的签字认可，施工中的所有资料必须完整无缺并整理归档。l、 对成型后的粉体搅拌桩，应由监理部门抽查成桩7天及28天的桩体成型情况、搅拌均匀程度及桩体强度。抽检数量为桩根数的2%。并不少于2根，粉喷桩的28天抗压强度不得小
15、于0.8Mpa,90天抗压强度不得小于1.2Mpa0m、 工期保证措施a、 项目部将组建一个强有力的粉喷桩工作组，选派优秀的骨干来组织、协调好整个项目工程施工。b、 制定科学的组织管理制度，努力提高管理水平，以总工期为前提安排月、旬作业计划和分项工程施工计划。严格按总体计划进度的要求来安排材料、人员和机械设备的进场施工，同时进一步优化完善工程进度计划图，充分利用有效资源。c、 努力提高机械设备的完好率，并且加强机械设备的维修、检修和保养工作，保证机械设备的完好率，确保每天完成300米的桩基。d、 每天将工程量汇总，并与总体计划进度进行比较，发现问题及时采取措施，确保工期的饿提前完成。五、 冬、雨季施工措施1、 冬季施工措施（1） 准备工作有关冻期施工的工程，应预先做好各项准备工作，对各项设施和用料提前采取防雪、防冻等措施，专门制定安全措施。冻期施工，为防止气温的突然下降，免使工程遭受冻害，须在冻期施工前后的时间内随时注意天气的变化，并及时采取防冻措施。(2)安全防护加强放火、防冻、防电和粉尘污染等安全防护措施，并派专人负责经常检查及时处理完善。安排生产尽量避开高寒和
