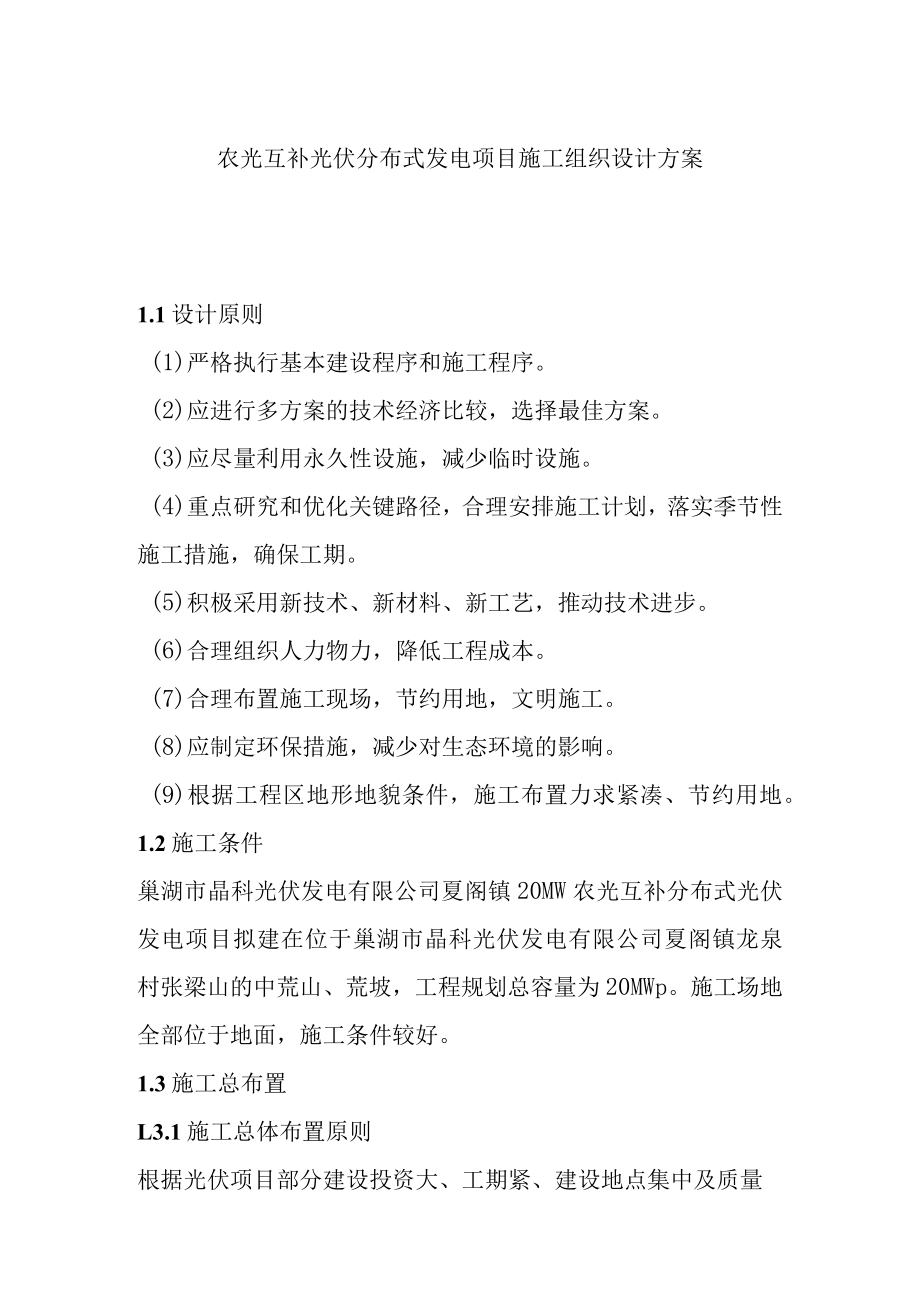

1、农光互补光伏分布式发电项目施工组织设计方案1.1设计原则(1)严格执行基本建设程序和施工程序。(2)应进行多方案的技术经济比较，选择最佳方案。(3)应尽量利用永久性设施，减少临时设施。(4)重点研究和优化关键路径，合理安排施工计划，落实季节性施工措施，确保工期。(5)积极采用新技术、新材料、新工艺，推动技术进步。(6)合理组织人力物力，降低工程成本。(7)合理布置施工现场，节约用地，文明施工。(8)应制定环保措施，减少对生态环境的影响。(9)根据工程区地形地貌条件，施工布置力求紧凑、节约用地。1.2施工条件巢湖市晶科光伏发电有限公司夏阁镇20MW农光互补分布式光伏发电项目拟建在位于巢湖市晶科光

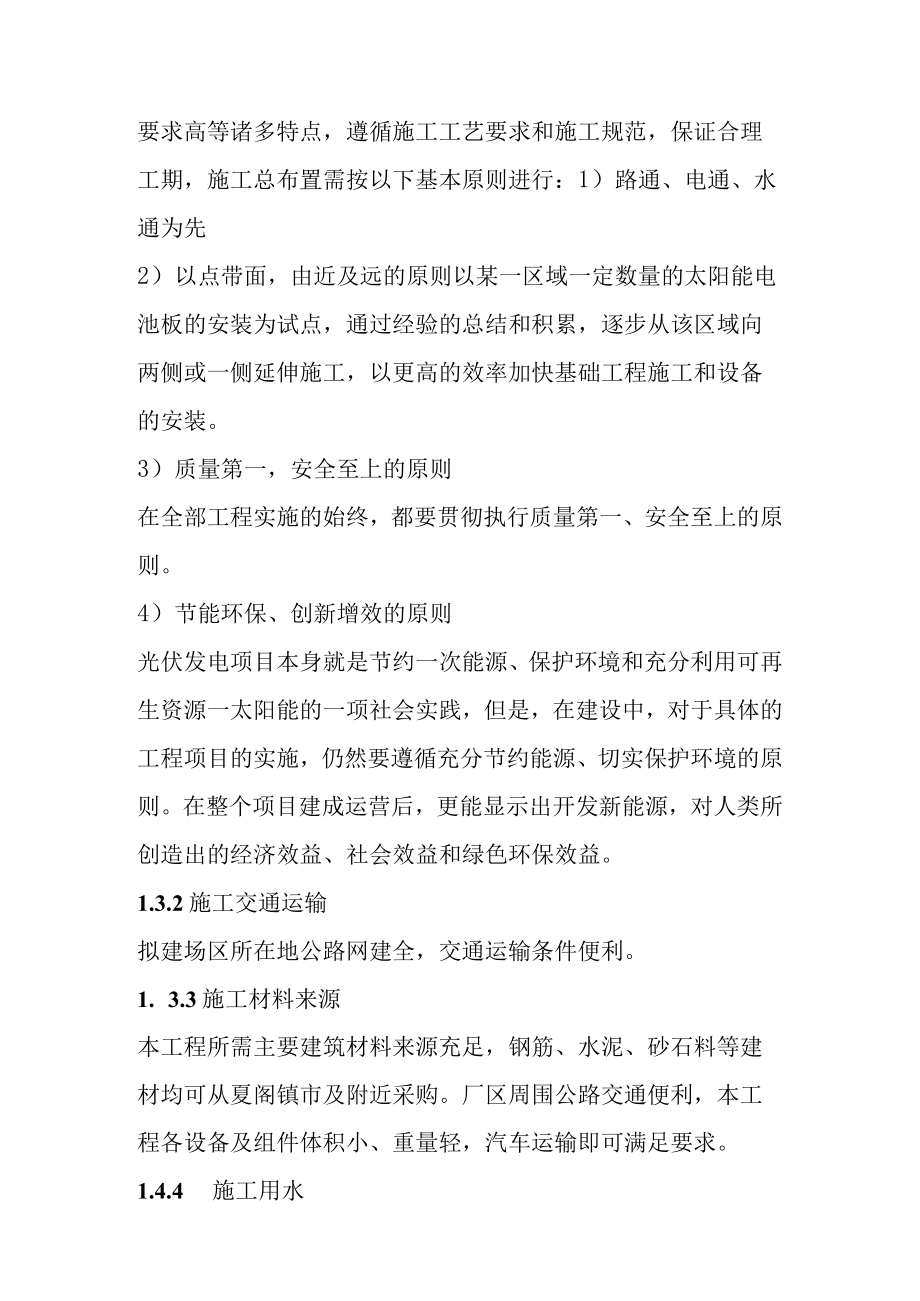

2、伏发电有限公司夏阁镇龙泉村张梁山的中荒山、荒坡，工程规划总容量为20MWp。施工场地全部位于地面，施工条件较好。1.3施工总布置L3.1施工总体布置原则根据光伏项目部分建设投资大、工期紧、建设地点集中及质量要求高等诸多特点，遵循施工工艺要求和施工规范，保证合理工期，施工总布置需按以下基本原则进行：1）路通、电通、水通为先2）以点带面，由近及远的原则以某一区域一定数量的太阳能电池板的安装为试点，通过经验的总结和积累，逐步从该区域向两侧或一侧延伸施工，以更高的效率加快基础工程施工和设备的安装。3）质量第一，安全至上的原则在全部工程实施的始终，都要贯彻执行质量第一、安全至上的原则。4）节能环保、创新
3、增效的原则光伏发电项目本身就是节约一次能源、保护环境和充分利用可再生资源一太阳能的一项社会实践，但是，在建设中，对于具体的工程项目的实施，仍然要遵循充分节约能源、切实保护环境的原则。在整个项目建成运营后，更能显示出开发新能源，对人类所创造出的经济效益、社会效益和绿色环保效益。1.3.2施工交通运输拟建场区所在地公路网建全，交通运输条件便利。1. 3.3施工材料来源本工程所需主要建筑材料来源充足，钢筋、水泥、砂石料等建材均可从夏阁镇市及附近采购。厂区周围公路交通便利，本工程各设备及组件体积小、重量轻，汽车运输即可满足要求。1.4.4 施工用水光伏电站用水包括建筑施工用水、施工机械用水、生活用水等

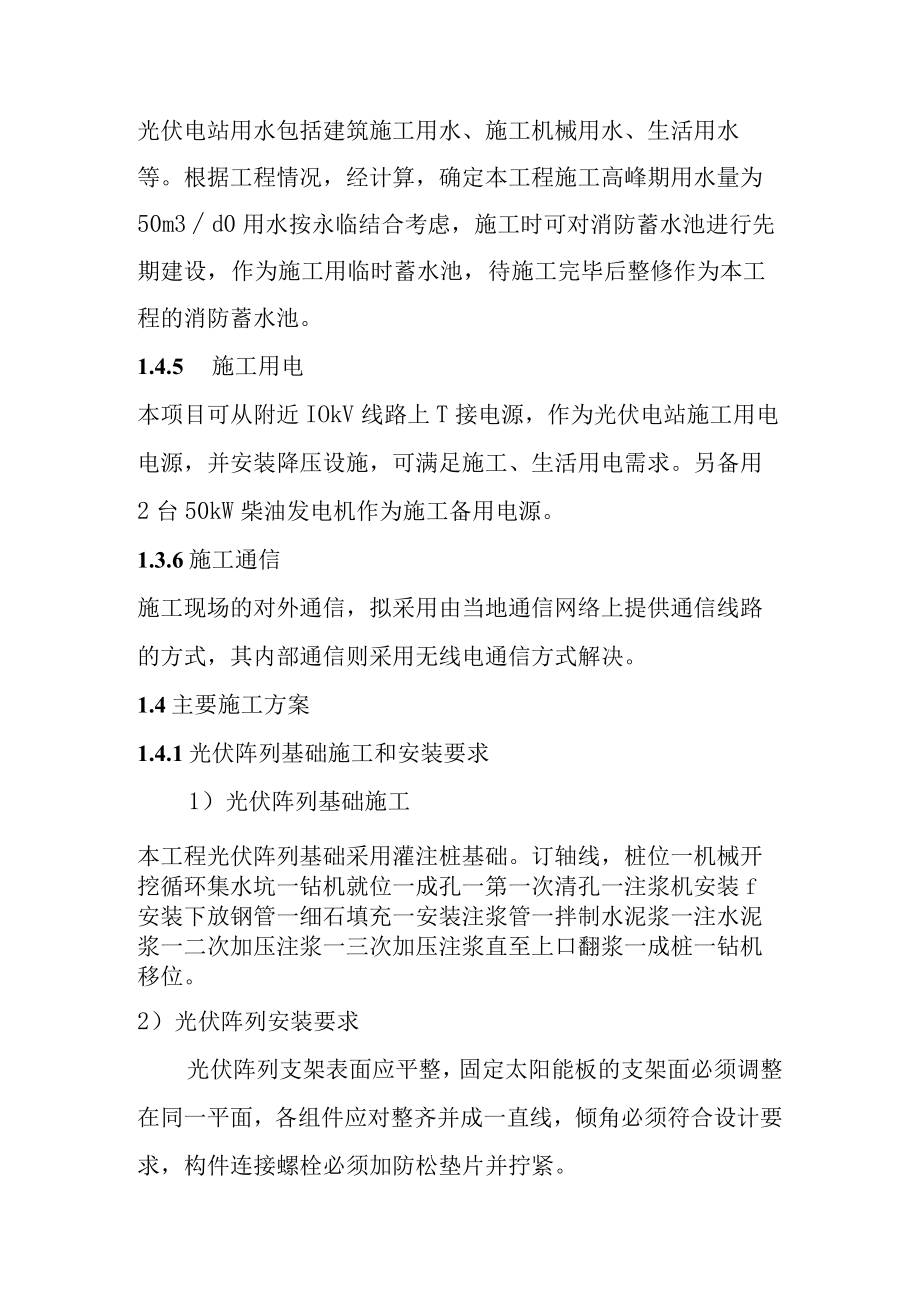

4、。根据工程情况，经计算，确定本工程施工高峰期用水量为50m3d0用水按永临结合考虑，施工时可对消防蓄水池进行先期建设，作为施工用临时蓄水池，待施工完毕后整修作为本工程的消防蓄水池。1.4.5 施工用电本项目可从附近IOkV线路上T接电源，作为光伏电站施工用电电源，并安装降压设施，可满足施工、生活用电需求。另备用2台50kW柴油发电机作为施工备用电源。1.3.6施工通信施工现场的对外通信，拟采用由当地通信网络上提供通信线路的方式，其内部通信则采用无线电通信方式解决。1.4主要施工方案1.4.1光伏阵列基础施工和安装要求1）光伏阵列基础施工本工程光伏阵列基础采用灌注桩基础。订轴线，桩位一机械开挖循
5、环集水坑一钻机就位一成孔一第一次清孔一注浆机安装f安装下放钢管一细石填充一安装注浆管一拌制水泥浆一注水泥浆一二次加压注浆一三次加压注浆直至上口翻浆一成桩一钻机移位。2）光伏阵列安装要求光伏阵列支架表面应平整，固定太阳能板的支架面必须调整在同一平面，各组件应对整齐并成一直线，倾角必须符合设计要求，构件连接螺栓必须加防松垫片并拧紧。将光伏组件支架调整为水平角度进行光伏组件安装。安装光伏组件前，应根据组件参数对每个太阳光伏组件进行检查测试，其参数值应符合产品出厂指标。一般测试项目有：开路电压、短路电流等。应挑选工作参数接近的组件在同一子方阵内，应挑选额定工作电流相等或相接近的组件进行串连。安装太阳光
6、伏组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。组件在基架上的安装位置及接线盒排列方式应符合施工设计规定。组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。光伏组件电缆连接按设计的串接方式连接光伏组件电缆，插接要紧固，引出线应预留一定的余量。组件到达现场后，应妥善保管，且应对其进行仔细检查，看其是否有损伤。必须在每个太阳电池方阵阵列支架安装结束后，才能在支架上组合安装太阳电池组件，以防止太阳电池组件受损。1.3.2电缆敷设电缆在安装前应仔细对图纸进行审查、核对，确认到场的电缆规格是否满足设计要求，施工方案中的电缆走向
7、是否合理，电缆是否有交叉现象。电缆在安装前，应根据设计资料及具体的施工情况，编制详细的电缆敷设程序表，表中应明确规定每根电缆安装的先后顺序。电缆的使用规格、安装路径应严格按设计进行。电缆运达现场后，应严格按规格分别存放，严格其领用制度以免混用。电缆敷设时，对所有电缆的长度应做好登记，动力电缆应尽量减少中间接头，控制电缆做到没有中间接头。对电缆容易受损伤的部位，应采取保护措施，对于直埋电缆应每隔一定距离制作标识。电缆敷设完毕后，保证整齐美观，进入盘内的电缆其弯曲弧度应一致，对进入盘内的电缆及其它必须封堵的地方应进行防火封堵，在电缆集中区设有防鼠杀虫剂及灭火设施。1.3.335kV开关站联合建筑及
8、综合楼土建施工1.35kV开关站联合建筑(1)施工顺序：整体施工顺序为先地下、后地上；先结构、后装修；先土建、后配套；先样板、后整体。(2)基础工程施工工序:放线一复核一土方方格网一土方开挖一人工清底一验收一垫层一钢筋混凝土基础一地沟一回填土一基础工程验收。(3)主体工程施工顺序：放线一复核一柱钢筋绑扎一预留预埋一验收f柱支模板一复核一柱碎一梁、板模板支设一复核一梁板钢筋绑扎一预留预埋一验收、梁板浇碎f养护一主体工程验收。(4)装饰工程施工工序：清理一门窗安装f砖墙面抹灰、地面f顶棚、墙面涂料f外墙装饰f竣工验收。2.综合楼(1)施工顺序：整体施工顺序为先地下、后地上；先结构、后装修；先土建、
9、后配套；先样板、后整体。(2)基础工程施工工序：放线一复核一土方方格网一土方开挖一人工清底一验收一垫层一定位放线一绑扎底板钢筋一水电预埋管件一支模一隐蔽验收一浇筑混凝土一隐蔽验收一砌砖一绑扎圈梁钢筋一钢筋隐蔽验收一浇筑混凝土一回填土一基础工程验收。(3)主体工程施工顺序：楼层放线一复核一构造柱钢筋绑扎一验收一墙体砌筑、预留预埋一验收一构造柱支模一一复核一浇筑混凝土一圈梁、板钢筋绑扎一预留预埋一验收一支模一梁板浇碎一养护一主体工程验收。(4)装饰工程施工工序：清理一门窗安装f砖墙面抹灰、地面f顶棚、墙面涂料f外墙装饰f竣工验收。1.3.4 箱式变压器的安装(1)安装前的准备电缆应在箱变就位前敷设
10、好，并且经过检验是无电的。开箱验收检查产品是否有损伤、变形和断裂。按装箱清单检查附件和专业工具是否齐全，在确认无误后方可按安装要求进行安装。(2)箱式变压器的安装靠近箱体顶部有用于装卸的吊钩，起吊钢缆拉伸时与垂直线间的角度不能超过30。，如有必要，应用横杆支撑钢缆，以免造成箱变结构或起吊钩的变形。箱变大部分重量集中在装有铁心、绕组的变压器，高低压终端箱内大部分是空的，重量相对较轻，使用吊钩或起重机不当可能造成箱变或其附件的损坏，或引起人员伤害。在安装完毕后，街上试验电缆插头，按国家有关试验规程进行试验。由于箱变的具体型号和厂商需在施工阶段招标后才能最终确定，其安装方法在施工阶段应当按照厂商的要
11、求和说明进行修正。1.3.5 特殊气象条件下的施工措施特殊条件主要指冬季寒冷条件。本工程冬期施工中，主要考虑地基、混凝土、钢筋焊接工程与常温下施工不同，是主要控制项目，由于自然气温已降低到OC以下，从整个施工过程的各个环节，都要采取相应保温、防冻、防风、防失水等措施，防止地基冻胀、保证混凝土强度能正常增长及防止钢筋焊接脆断等。1)地基防冻胀技术措施(1)及时与当地气象站联系，了解掌握近期气象变化状况,以及时采取相应的技术措施，防止地基冻胀。(2)清槽完毕后，当气温下降至-10以下时，地基表面应覆盖棉被一层；当气温下降至一15C以下时，地基表面应覆盖棉被两层，以防止地基因气温骤降造成地基冻胀。(
12、3)基础垫层施工时应尽可能缩短施工期，防止地基长时间裸露造成地基冻胀。(4)基础混凝土模板拆除完毕后，及时进行土方回填土，防止地基长时间裸露造成地基冻胀。2)混凝土防冻技术措施保证水泥水化反应是混凝土冬期施工的关键。使混凝土受冻前尽快达到混凝土抵抗冻害的临界强度是至关重要的。风速不仅对混凝土的冷却有明显影响，还会使混凝土结构裸露面的水分蒸发加速。该厂地处多风地带。因此冬期混凝土的浇筑必须防风，避免混凝土养护期间的失水，同时防气温突然骤降出现的寒流使混凝土出现冻害。 .基础垫层混凝土防护措施(1)当气温在5c-5C变化区间内变化时，采用覆盖保温法。基础垫层混凝土浇筑完毕初凝后，在基础垫层表面上覆
13、盖塑料布一层，然后再将棉被覆盖在塑料布上作为保温层，棉被外侧最后覆盖一层彩条布作为防风层，最后将混凝土垫层四周用浮土压实。(2)当气温在-5-20变化区间内变化时，仍然采用覆盖保温法。具体做法将保温层加厚至两层，其它做法同。 .基础混凝土防护措施(1)当气温在5C-5C变化区间内变化时，基础混凝土与垫层混凝土防护措施基本相同。棉被覆盖时将棉被自柱脚底端斜向覆盖至基础底部，外侧包裹一层彩条布防风层。(2)当气温在-5-20变化区间内变化时，在的做法上将保温层加至两层，并在基础四周用脚手管垂直搭设一道防风棚，顶面高于基础顶面L5m,四周用彩条布维护，顶部四角假设IOOoW碘鸨灯四盏加温。(3)当气
14、温低于-20时，在做法的基础上，适当调整碘鸨灯盏数，以提高防护棚温度。 .基础短柱混凝土防护措施基础短柱混凝土浇筑完毕后，用棉被(双层)将短柱包裹后，外层再包裹一层彩条布作为防风层。3)混凝土生产防护措施(I)技术要求.冬期浇筑混凝土受冻临界强度的规定：普通混凝土采用硅酸盐水泥或普通硅酸盐水泥配制时，为设计的混凝土强度标准值的30%o混凝土等级强度为C15及以下时，不得小于5.0Nmm%掺用防冻剂的混凝土，当室外最低气温不低于-15C时不得小于4.ON/mm2,当室外最低气温不低于-30C时不得小于5.0Nmm2o.冬施混凝土在设计强度的基础上提高一个等级。同时水泥强度不得低于42.5R,最小
15、水泥用量不少于300kg)3,水灰比不应大小0.6o(2)技术措施.当气温低于TO时，混凝土生产采用“蓄热法”，优先采用拌合水加热的方法，当加热水仍不能满足时，再对骨料进行加热。拌合水加热采用炭火加热的方法。拌合水温度根据气温而定，最高温度W80。如混凝土出罐温度达不到15。C时应对粗骨料进行加热，具体方法根据具体施工条件确定。骨料场还应搭设全封闭大棚，骨架采用48X3.5钢管,立杆间距4m,高6m,棚顶加盖一层毡布用123铅丝与棚顶钢管固定。并在四角增设拖拉绳。保证大棚有足够的稳定性。.混凝土搅拌袋装水泥要存放在保温库内，提前保温预热，散装水泥按每次混凝土浇筑量，在浇筑混凝土前一天运到现场，并喷入罐内储存。混凝土搅拌站采用6=10Omm彩板全封闭，骨架采用48X3.5钢管，内设火炉升温，使混凝土搅拌环境温度控制在15。投料顺序：先投骨料和水，待搅拌一定时间后，水温降低到40左右时，再投入水泥继续搅拌，要绝对避免水泥假凝，混凝土搅拌时间不得小于90s,保证混凝土有良好的和易性，并符合配合比坍落度要求。 .混凝土运输和浇筑混凝土运输采用混凝土罐车运至暖棚内，混凝土浇筑采用37m泵车或拖式泵进行，并做好罐车和泵车的保温措施。大体积混凝土分层浇筑时，已浇筑的混凝土被上一层混凝土覆盖前，温度不得低于按热工计算的温度且不得低于2。 .
