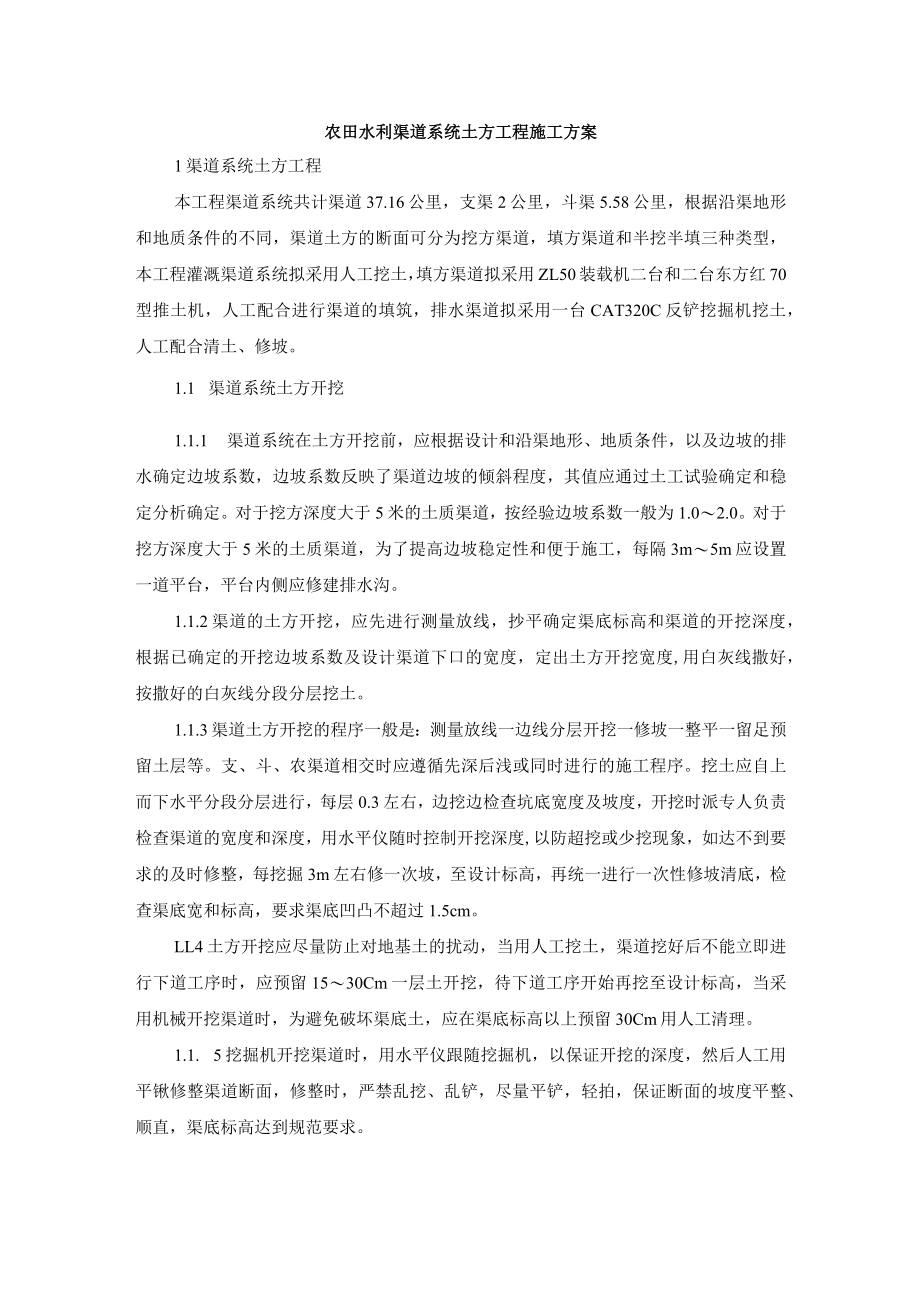

1、农田水利渠道系统土方工程施工方案1渠道系统土方工程本工程渠道系统共计渠道37.16公里，支渠2公里，斗渠5.58公里，根据沿渠地形和地质条件的不同，渠道土方的断面可分为挖方渠道，填方渠道和半挖半填三种类型，本工程灌溉渠道系统拟采用人工挖土，填方渠道拟采用ZL50装载机二台和二台东方红70型推土机，人工配合进行渠道的填筑，排水渠道拟采用一台CAT320C反铲挖掘机挖土，人工配合清土、修坡。1.1 渠道系统土方开挖1.1.1 渠道系统在土方开挖前，应根据设计和沿渠地形、地质条件，以及边坡的排水确定边坡系数，边坡系数反映了渠道边坡的倾斜程度，其值应通过土工试验确定和稳定分析确定。对于挖方深度大于5米
2、的土质渠道，按经验边坡系数一般为1.02.0。对于挖方深度大于5米的土质渠道，为了提高边坡稳定性和便于施工，每隔3m5m应设置一道平台，平台内侧应修建排水沟。1.1.2渠道的土方开挖，应先进行测量放线，抄平确定渠底标高和渠道的开挖深度，根据已确定的开挖边坡系数及设计渠道下口的宽度，定出土方开挖宽度,用白灰线撒好，按撒好的白灰线分段分层挖土。1.1.3渠道土方开挖的程序一般是：测量放线一边线分层开挖一修坡一整平一留足预留土层等。支、斗、农渠道相交时应遵循先深后浅或同时进行的施工程序。挖土应自上而下水平分段分层进行，每层0.3左右，边挖边检查坑底宽度及坡度，开挖时派专人负责检查渠道的宽度和深度，用
3、水平仪随时控制开挖深度,以防超挖或少挖现象，如达不到要求的及时修整，每挖掘3m左右修一次坡，至设计标高，再统一进行一次性修坡清底，检查渠底宽和标高，要求渠底凹凸不超过1.5cm。LL4土方开挖应尽量防止对地基土的扰动，当用人工挖土，渠道挖好后不能立即进行下道工序时，应预留1530Cm一层土开挖，待下道工序开始再挖至设计标高，当采用机械开挖渠道时，为避免破坏渠底土，应在渠底标高以上预留30Cm用人工清理。1.1. 5挖掘机开挖渠道时，用水平仪跟随挖掘机，以保证开挖的深度，然后人工用平锹修整渠道断面，修整时，严禁乱挖、乱铲，尽量平铲，轻拍，保证断面的坡度平整、顺直，渠底标高达到规范要求。1.1.6

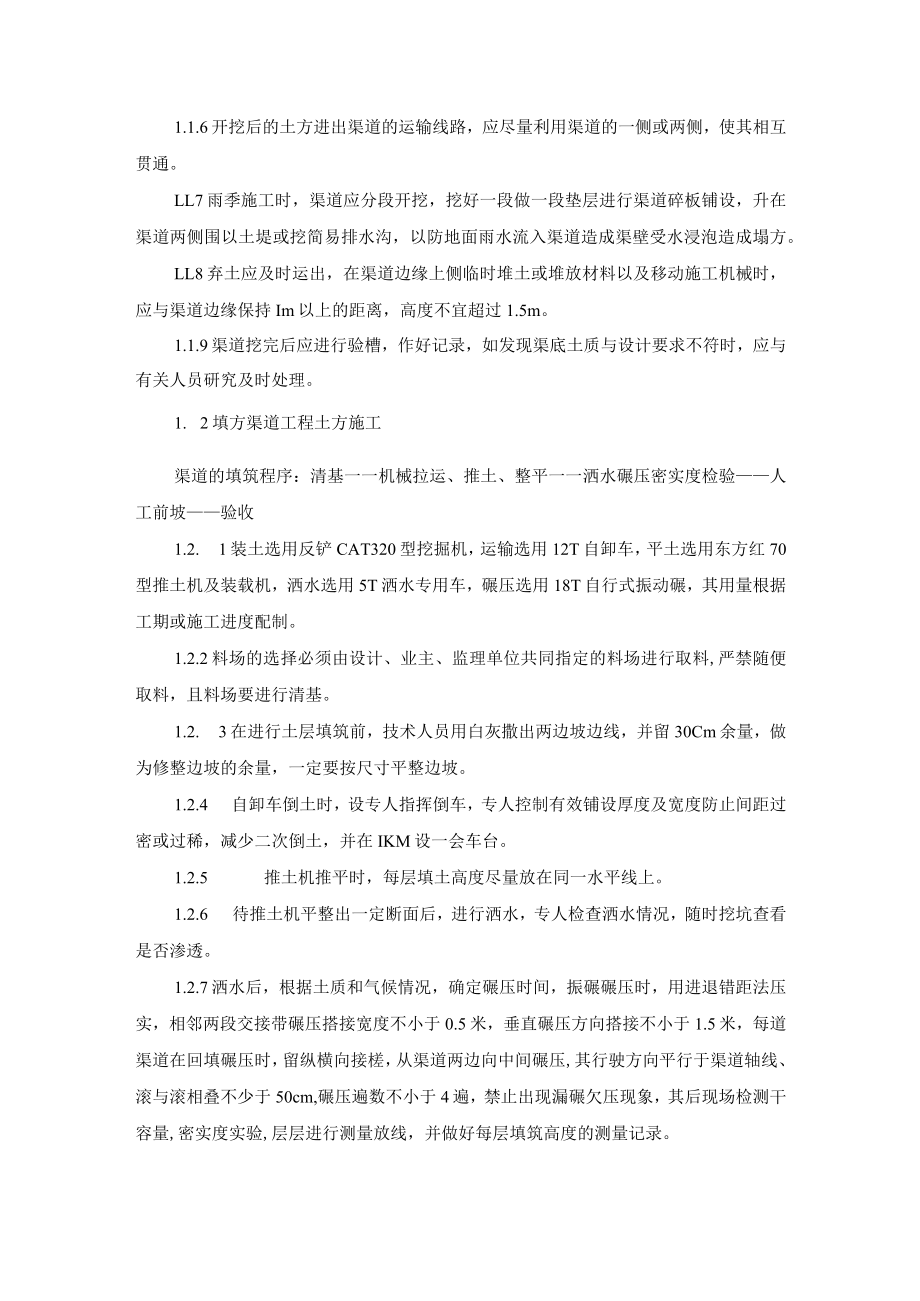

4、开挖后的土方进出渠道的运输线路，应尽量利用渠道的一侧或两侧，使其相互贯通。LL7雨季施工时，渠道应分段开挖，挖好一段做一段垫层进行渠道碎板铺设，升在渠道两侧围以土堤或挖简易排水沟，以防地面雨水流入渠道造成渠壁受水浸泡造成塌方。LL8弃土应及时运出，在渠道边缘上侧临时堆土或堆放材料以及移动施工机械时，应与渠道边缘保持Im以上的距离，高度不宜超过1.5m。1.1.9渠道挖完后应进行验槽，作好记录，如发现渠底土质与设计要求不符时，应与有关人员研究及时处理。1. 2填方渠道工程土方施工渠道的填筑程序：清基一一机械拉运、推土、整平一一洒水碾压密实度检验人工前坡验收1.2. 1装土选用反铲CAT320型挖
5、掘机，运输选用12T自卸车，平土选用东方红70型推土机及装载机，洒水选用5T洒水专用车，碾压选用18T自行式振动碾，其用量根据工期或施工进度配制。1.2.2料场的选择必须由设计、业主、监理单位共同指定的料场进行取料,严禁随便取料，且料场要进行清基。1.2. 3在进行土层填筑前，技术人员用白灰撒出两边坡边线，并留30Cm余量，做为修整边坡的余量，一定要按尺寸平整边坡。1.2.4 自卸车倒土时，设专人指挥倒车，专人控制有效铺设厚度及宽度防止间距过密或过稀，减少二次倒土，并在IKM设一会车台。1.2.5 推土机推平时，每层填土高度尽量放在同一水平线上。1.2.6 待推土机平整出一定断面后，进行洒水，

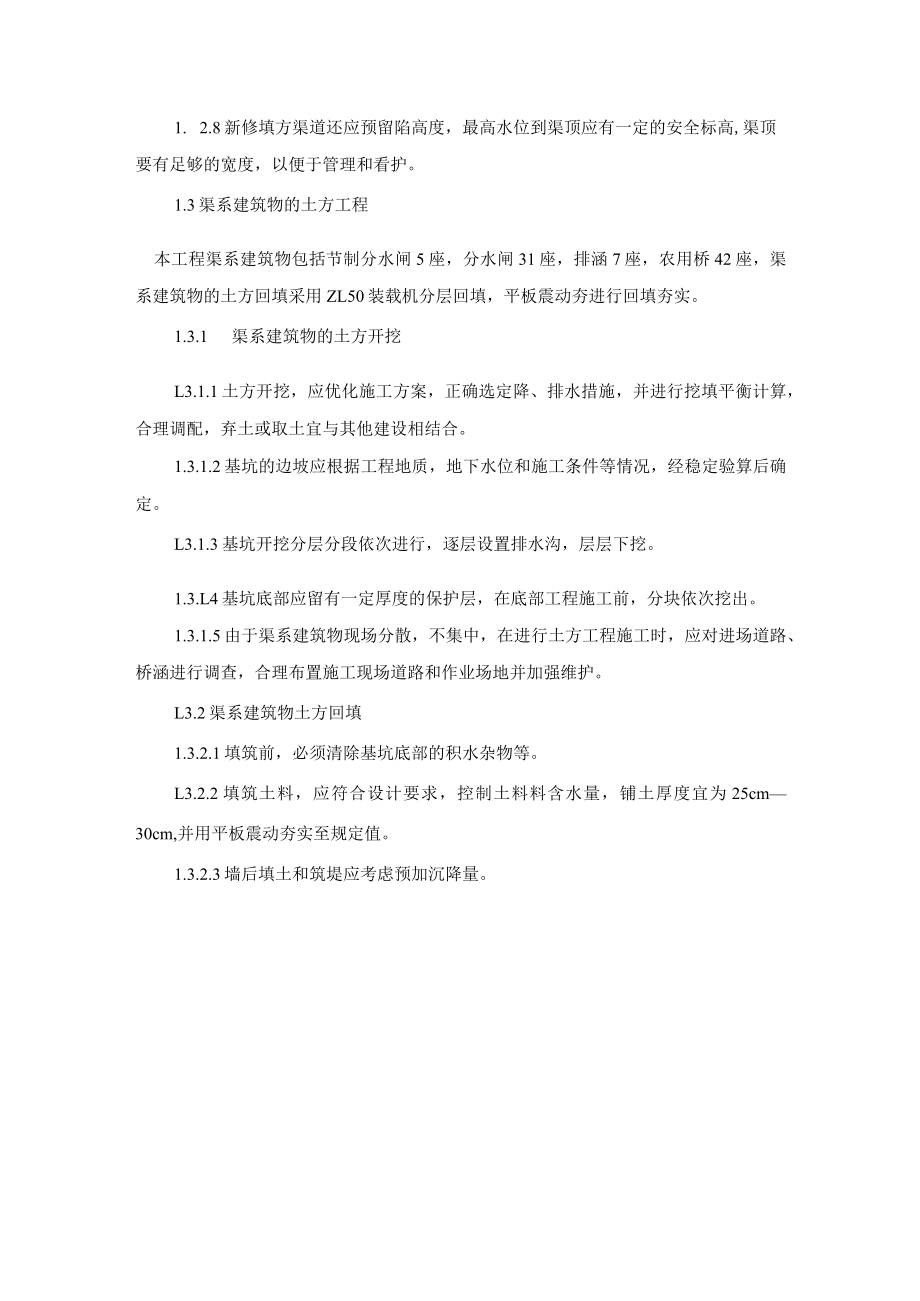

6、专人检查洒水情况，随时挖坑查看是否渗透。1.2.7洒水后，根据土质和气候情况，确定碾压时间，振碾碾压时，用进退错距法压实，相邻两段交接带碾压搭接宽度不小于0.5米，垂直碾压方向搭接不小于1.5米，每道渠道在回填碾压时，留纵横向接槎，从渠道两边向中间碾压,其行驶方向平行于渠道轴线、滚与滚相叠不少于50cm,碾压遍数不小于4遍，禁止出现漏碾欠压现象，其后现场检测干容量,密实度实验,层层进行测量放线，并做好每层填筑高度的测量记录。1. 2.8新修填方渠道还应预留陷高度，最高水位到渠顶应有一定的安全标高,渠顶要有足够的宽度，以便于管理和看护。1.3渠系建筑物的土方工程本工程渠系建筑物包括节制分水闸5座
7、，分水闸31座，排涵7座，农用桥42座，渠系建筑物的土方回填采用ZL50装载机分层回填，平板震动夯进行回填夯实。1.3.1 渠系建筑物的土方开挖L3.1.1土方开挖，应优化施工方案，正确选定降、排水措施，并进行挖填平衡计算，合理调配，弃土或取土宜与其他建设相结合。1.3.1.2基坑的边坡应根据工程地质，地下水位和施工条件等情况，经稳定验算后确定。L3.1.3基坑开挖分层分段依次进行，逐层设置排水沟，层层下挖。1.3.L4基坑底部应留有一定厚度的保护层，在底部工程施工前，分块依次挖出。1.3.1.5由于渠系建筑物现场分散，不集中，在进行土方工程施工时，应对进场道路、桥涵进行调查，合理布置施工现场道路和作业场地并加强维护。L3.2渠系建筑物土方回填1.3.2.1填筑前，必须清除基坑底部的积水杂物等。L3.2.2填筑土料，应符合设计要求，控制土料料含水量，铺土厚度宜为25cm30cm,并用平板震动夯实至规定值。1.3.2.3墙后填土和筑堤应考虑预加沉降量。
