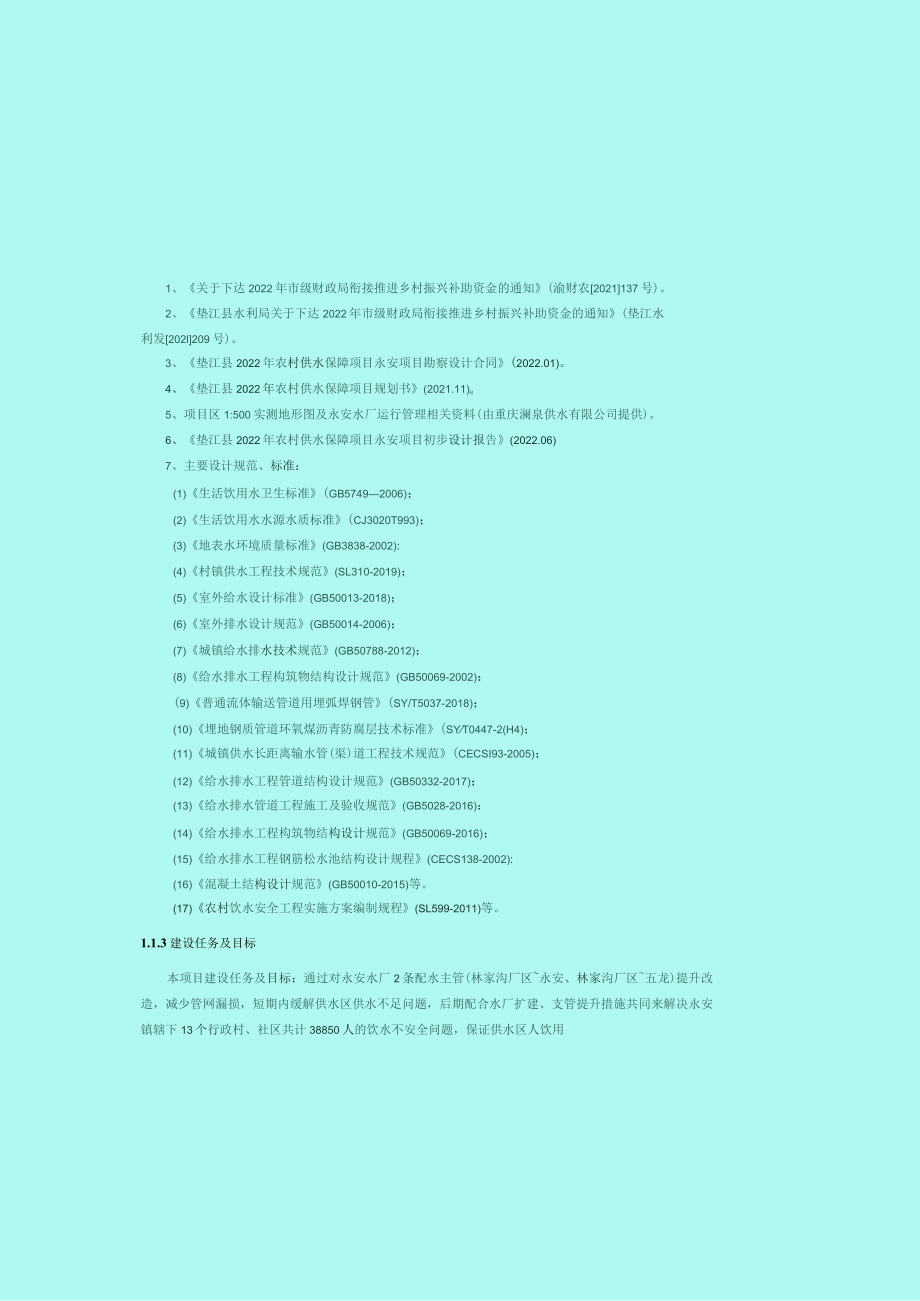

1、1、关于下达2022年市级财政局衔接推进乡村振兴补助资金的通知(渝财农2021137号)。2、垫江县水利局关于下达2022年市级财政局衔接推进乡村振兴补助资金的通知(垫江水利发202l209号)。3、垫江县2022年农村供水保障项目永安项目勘察设计合同(2022.01)。4、垫江县2022年农村供水保障项目规划书(2021.11)e5、项目区1:500实测地形图及永安水厂运行管理相关资料(由重庆澜泉供水有限公司提供)。6、垫江县2022年农村供水保障项目永安项目初步设计报告(2022.06)7、主要设计规范、标准：(1)生活饮用水卫生标准(GB57492006)；(2)生活饮用水水源水质标准(
2、CJ3020T993)；(3)地表水环境质量标准(GB3838-2002):(4)村镇供水工程技术规范(SL310-2019)；(5)室外给水设计标准(GB50013-2018)；(6)室外排水设计规范(GB50014-2006)；(7)城镇给水排水技术规范(GB50788-2012)；(8)给水排水工程构筑物结构设计规范(GB50069-2002)：(9)普通流体输送管道用埋弧焊钢管(SY/T5037-2018)；(10)埋地钢质管道环氧煤沥青防腐层技术标准(SYT0447-2(H4)；(11)城镇供水长距离输水管(渠)道工程技术规范(CECSI93-2005)；(12)给水排水工程管道结构
3、设计规范(GB50332-2017)；(13)给水排水管道工程施工及验收规范(GB5028-2016)：(14)给水排水工程构筑物结构设计规范(GB50069-2016)；(15)给水排水工程钢筋松水池结构设计规程(CECS138-2002):(16)混凝土结构设计规范(GB50010-2015)等。(17)农村饮水安全工程实施方案编制规程(SL599-2011)等。1.1.3建设任务及目标本项目建设任务及目标：通过对永安水厂2条配水主管(林家沟厂区永安、林家沟厂区五龙)提升改造，减少管网漏损，短期内缓解供水区供水不足问题，后期配合水厂扩建、支管提升措施共同来解决永安镇辖下13个行政村、社区共

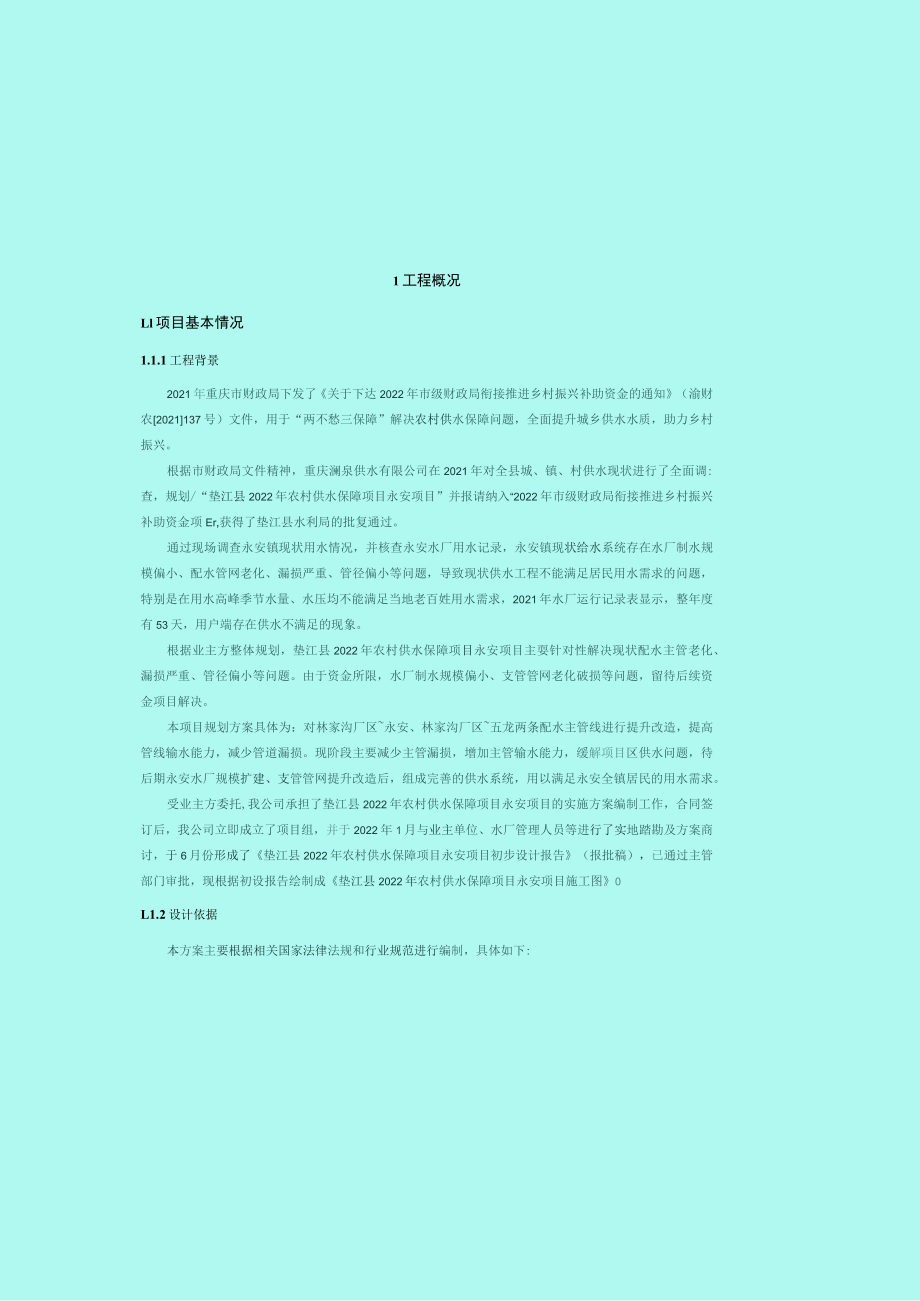

4、计38850人的饮水不安全问题，保证供水区人饮用1工程概况Ll项目基本情况1.1.1工程背景2021年重庆市财政局下发了关于下达2022年市级财政局衔接推进乡村振兴补助资金的通知（渝财农2021137号）文件，用于“两不愁三保障”解决农村供水保障问题，全面提升城乡供水水质，助力乡村振兴。根据市财政局文件精神，重庆澜泉供水有限公司在2021年对全县城、镇、村供水现状进行了全面调:查，规划/“垫江县2022年农村供水保障项目永安项目”并报请纳入“2022年市级财政局衔接推进乡村振兴补助资金项Er,获得了垫江县水利局的批复通过。通过现场调查永安镇现状用水情况，并核查永安水厂用水记录，永安镇现状给水系
5、统存在水厂制水规模偏小、配水管网老化、漏损严重、管径偏小等问题，导致现状供水工程不能满足居民用水需求的问题，特别是在用水高峰季节水量、水压均不能满足当地老百姓用水需求，2021年水厂运行记录表显示，整年度有53天，用户端存在供水不满足的现象。根据业主方整体规划，垫江县2022年农村供水保障项目永安项目主耍针对性解决现状配水主管老化、漏损严重、管径偏小等问题。由于资金所限，水厂制水规模偏小、支管管网老化破损等问题，留待后续资金项目解决。本项目规划方案具体为：对林家沟厂区永安、林家沟厂区五龙两条配水主管线进行提升改造，提高管线输水能力，减少管道漏损。现阶段主要减少主管漏损，增加主管输水能力，缓解项

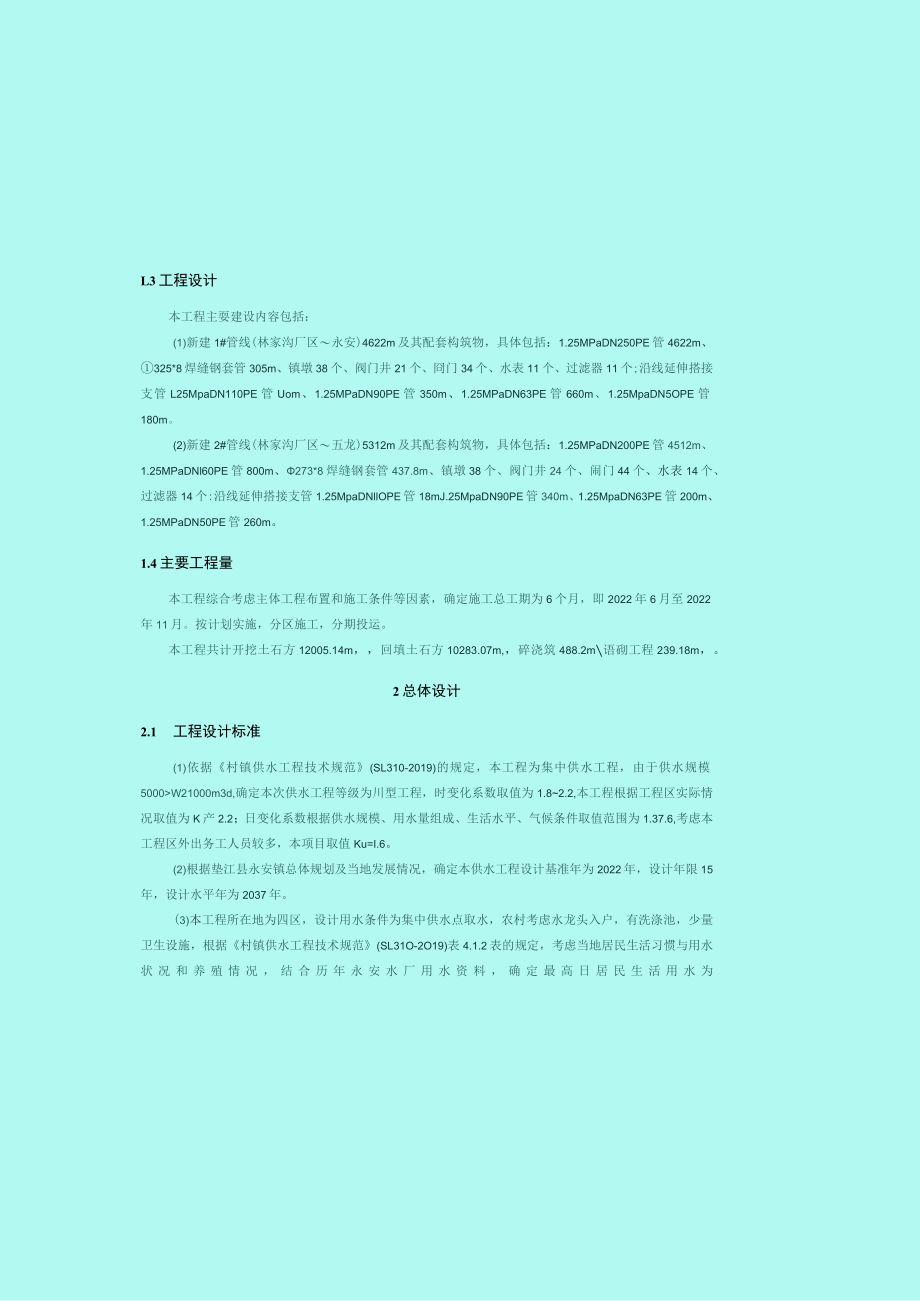

6、目区供水问题，待后期永安水厂规模扩建、支管管网提升改造后，组成完善的供水系统，用以满足永安全镇居民的用水需求。受业主方委托,我公司承担了垫江县2022年农村供水保障项目永安项目的实施方案编制工作，合同签订后，我公司立即成立了项目组，并于2022年1月与业主单位、水厂管理人员等进行了实地踏勘及方案商讨，于6月份形成了垫江县2022年农村供水保障项目永安项目初步设计报告（报批稿），已通过主管部门审批，现根据初设报告绘制成垫江县2022年农村供水保障项目永安项目施工图0L1.2设计依据本方案主要根据相关国家法律法规和行业规范进行编制，具体如下:L3工程设计本工程主耍建设内容包括：(1)新建1#管线(
7、林家沟厂区永安)4622m及其配套构筑物，具体包括：1.25MPaDN250PE管4622m、325*8焊缝钢套管305m、镇墩38个、阀门井21个、冏门34个、水表11个、过滤器11个;沿线延伸搭接支管L25MpaDN110PE管Uom、1.25MPaDN90PE管350m、1.25MPaDN63PE管660m、1.25MpaDN5OPE管180m。(2)新建2#管线(林家沟厂区五龙)5312m及其配套构筑物，具体包括：1.25MPaDN200PE管4512m、1.25MPaDNl60PE管800m、273*8焊缝钢套管437.8m、镇墩38个、阀门井24个、闹门44个、水表14个、过滤器1
8、4个:沿线延伸搭接支管1.25MpaDNllOPE管18mJ.25MpaDN90PE管340m、1.25MpaDN63PE管200m、1.25MPaDN50PE管260m。1.4主要工程量本工程综合考虑主体工程布置和施工条件等因素，确定施工总工期为6个月，即2022年6月至2022年11月。按计划实施，分区施工，分期投运。本工程共计开挖土石方12005.14m，回填土石方10283.07m,，碎浇筑488.2m语砌工程239.18m，。2总体设计2.1 工程设计标准(1)依据村镇供水工程技术规范(SL310-2019)的规定，本工程为集中供水工程，由于供水规模5000W21000m3d,确定本
9、次供水工程等级为川型工程，时变化系数取值为1.82.2,本工程根据工程区实际情况取值为K产2.2；日变化系数根据供水规模、用水量组成、生活水平、气候条件取值范围为1.37.6,考虑本工程区外出务工人员较多，本项目取值Ku=I.6。(2)根据垫江县永安镇总体规划及当地发展情况，确定本供水工程设计基准年为2022年，设计年限15年，设计水平年为2037年。(3)本工程所在地为四区，设计用水条件为集中供水点取水，农村考虑水龙头入户，有洗涤池，少量卫生设施，根据村镇供水工程技术规范(SL31O-2O19)表4.1.2表的规定，考虑当地居民生活习惯与用水状况和养殖情况，结合历年永安水厂用水资料，确定最高
10、日居民生活用水为水的水质、水量、水压满足需求，供水保证率达到95%。LL4项目建设的必要性和可行性1、项目建设的必要性本项目重在提升主管输水能力、减少管道漏损，项目实施后不仅能有效的提高永安镇居民的用水保证率,缓解当地居民和城镇经济发展生活生产用水不满足的现状，同时也能避免水资源的浪费。因此本项目的实施对提高当地人民生活水平、建设社会主义新农村的有力助推；是城镇建设、经济发展的重要保障：对当地合理配置水资源、节约用水、保护水资源也是一个有力的举措。项目的实施非常必要。2、项目建设的可行性本项目现状水源林家沟水库水量水质可靠，后期规划了水厂进行扩建、支管管网改造措施，形成完善供水系统后，能有效满
11、足供水区需水要求。为便于本项目的推进实施，业主单位成立了专门的项目领导小组，建立了参与各方长效联系机制，建立了良好的组织保障，另业主方及上级单位水利局在供水工程实施方面经验充足，后期管理运行经验丰富。能切实保证本项目的顺利实施以及后期运行维护。项目的规划实施取得了当地政府和居民的大力支持和赞成，并就施工期用水、用电、临时占地等方面达成了初步共识。项目非常具有可行性。L2总体设计1.2.1 工程规模本工程供水规模3292.30m3d,永安水厂供水规模ZOOOm/d（后期扩建至3300m3d）。1.2.2 供水水源本工程供水水源林家沟水库。1.2.3 工程总体布置本工程供水系统总体布置为：利用已建
12、永安水厂从林家沟水库引水，经过标准化处理后，通过林家沟厂区永安、林家沟厂区五龙两条配水主管对全镇13个行政村、社区进行供水，大部分供水区域采用自流供水方式入户，局部供水区域如白鹤村部分高点则需加压后再对用户进行供水。根据1:400万中国地震动参数区划图(GB183062015)的划定，本区地震动峰值加速度小于0Q5g,相应地震基本烈度为Vl度。根据室外给水排水和燃气热力工程抗震设计规范(GB5(X)32-2003)中1.08条规定,本工程不做抗震设计。3.2配水工程设计3.2.1 配水管道规格、等级本工程2条主管均为重力式自压供水，根据沿线地形高差等实际情况进行选择。1#管线管道包含PE管和钢
13、管两种管材。PE管材选择PEloo级给水管道进行铺设，压强等级为1.25Mpa,管径为DN250：部分PE管穿公路、地坝、河床管段需外包O325*8mm焊缝钢套管，钢管选择Q235焊缝钢管，钢管规格为325*8mm02#管线管道包含PE管和钢管两种管材。PE管材选择PElOO级给水管道进行铺设，压强等级为1.25Mpa,管径为DN200、DNllo两种：部分PE管穿公路、地坝、河床管段需外包273*8mm焊健钢套管，钢管选择Q235焊健钢管，钢管规格为273*8mmPE管管材执行给水用聚乙烯(PE)管材(GB/T13663-2000)标准，焊钢管执行低压流体输送用焊接钢管(GB/T13663-
14、2000)标准。永安水厂输配水管材、管径、压力等级选择统计详见下表。表3.2.1永安水厂输配水管材、管径、压力等级选择统计表名称管线名称管段桩号(km+m)管材管径(mm)压强等级/壁厚备注永安水厂输水主管1#管道(林家沟厂区永安)0+0007+034.3、1+059.3-1+764.5,1+788.5-2+255.82+285.3-4+515.7PEDN25Ol.25Mpa部分穿公路、地坝管段外套3258mm钢管I+O34.3I+059.3,1+1+764.57+788.5、2+255.8-2+285.3PEDN25O1.25Mpa3处穿河段,河床管段外套中3258mm钢管2#管道(林家沟厂
