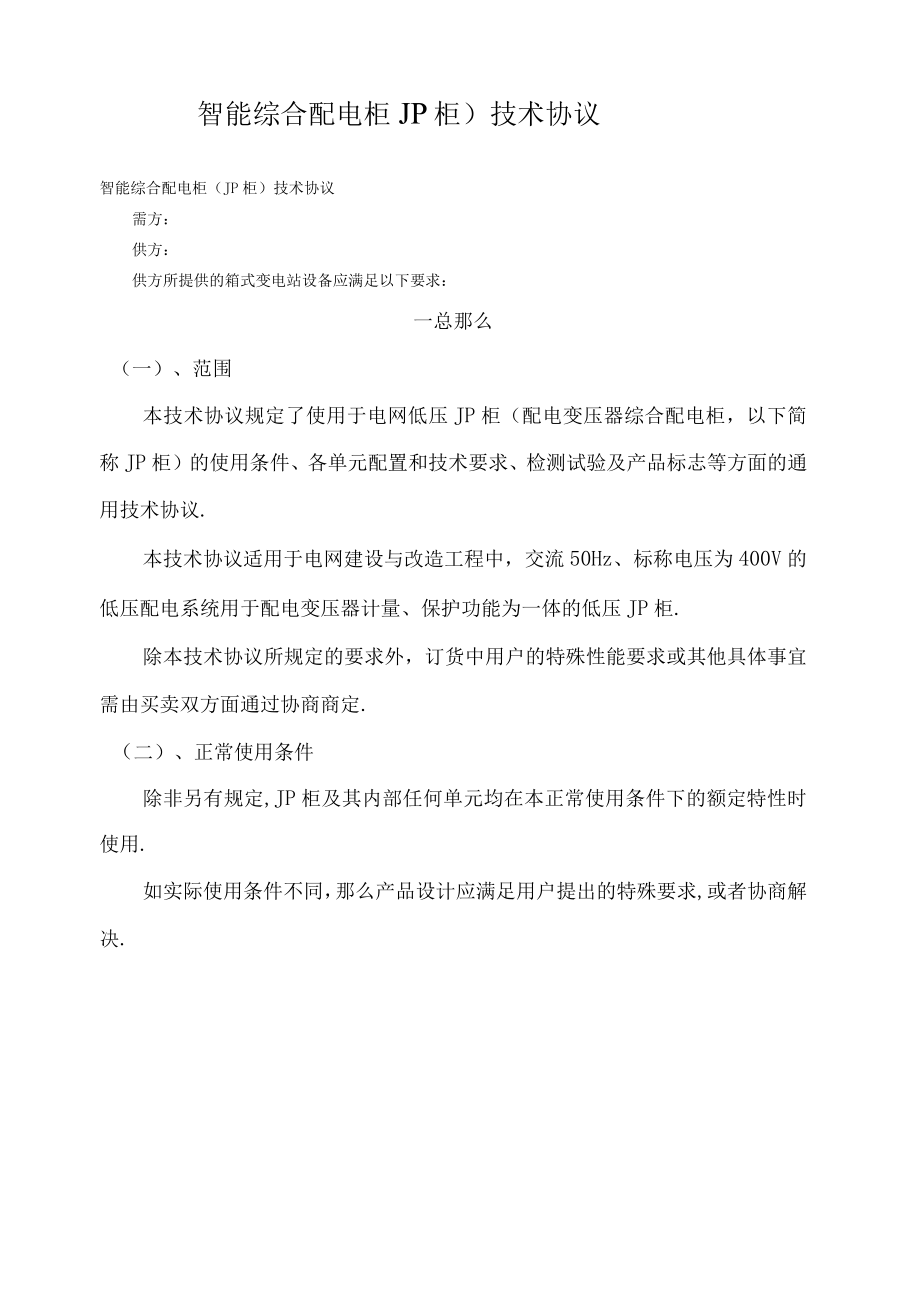

1、智能综合配电柜JP柜）技术协议智能综合配电柜（JP柜）技术协议需方：供方：供方所提供的箱式变电站设备应满足以下要求：一总那么（一）、范围本技术协议规定了使用于电网低压JP柜（配电变压器综合配电柜，以下简称JP柜）的使用条件、各单元配置和技术要求、检测试验及产品标志等方面的通用技术协议.本技术协议适用于电网建设与改造工程中，交流50Hz、标称电压为400V的低压配电系统用于配电变压器计量、保护功能为一体的低压JP柜.除本技术协议所规定的要求外，订货中用户的特殊性能要求或其他具体事宜需由买卖双方面通过协商商定.（二）、正常使用条件除非另有规定,JP柜及其内部任何单元均在本正常使用条件下的额定特性时

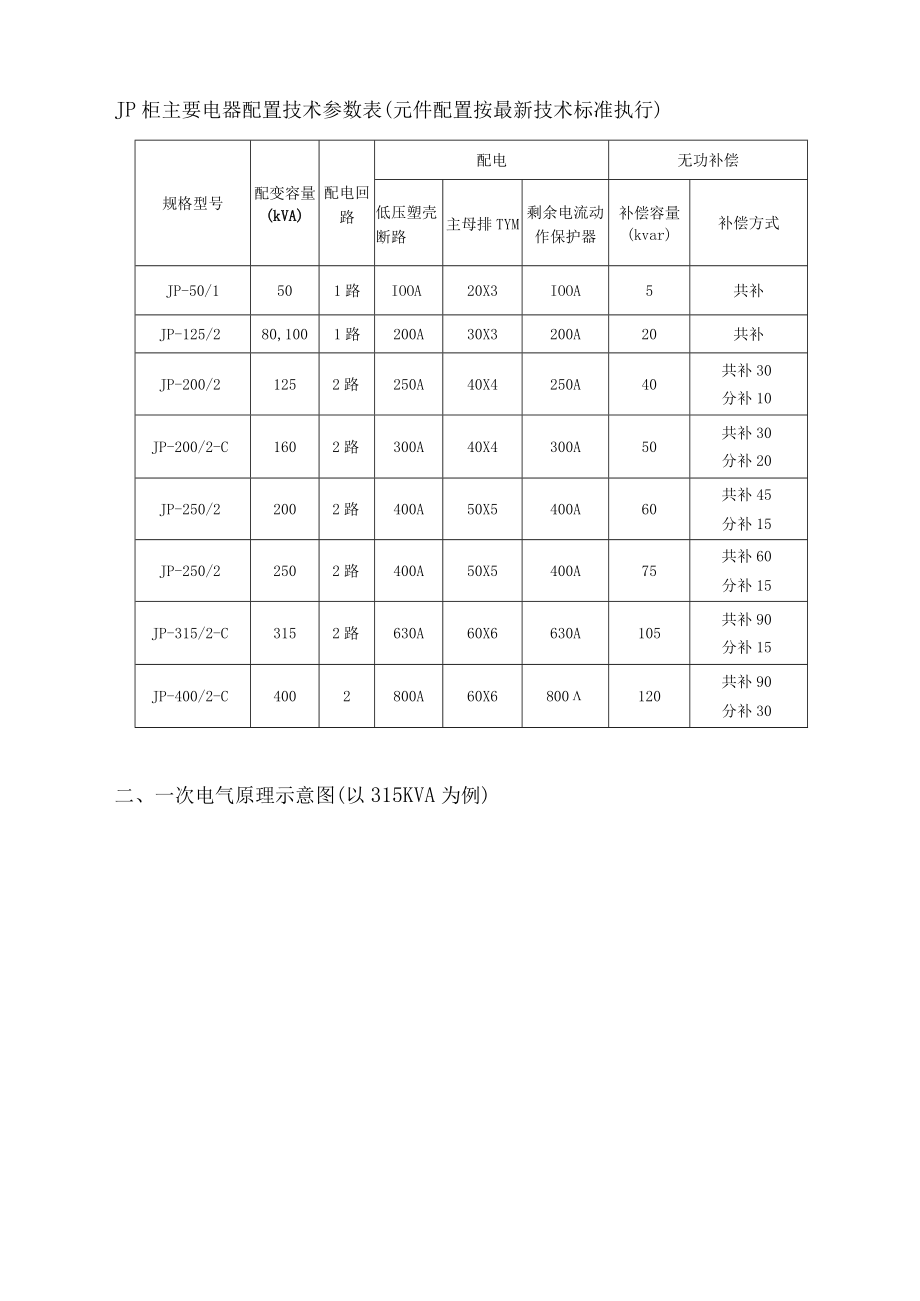

2、使用.如实际使用条件不同，那么产品设计应满足用户提出的特殊要求,或者协商解决.二技术参数（一）、JP柜技术参数JP柜主要电器配置技术参数表(元件配置按最新技术标准执行)规格型号配变容量(kVA)配电回路配电无功补偿低压塑壳断路主母排TYM剩余电流动作保护器补偿容量(kvar)补偿方式JP-50/1501路IOOA20X3IOOA5共补JP-125/280,1001路200A30X3200A20共补JP-200/21252路250A40X4250A40共补30分补10JP-200/2-C1602路300A40X4300A50共补30分补20JP-250/22002路400A50X5400A60共
3、补45分补15JP-250/22502路400A50X5400A75共补60分补15JP-315/2-C3152路630A60X6630A105共补90分补15JP-400/2-C4002800A60X6800120共补90分补30二、一次电气原理示意图(以315KVA为例)计HF-I善能电能或仃厂r厂，心一：鼠卜水C,TIi.-*II2Trtz二户1匕!融六1TTi-cI1Hl田。田.三、具体要求1一）、通用要求1、JP柜体应采用不锈钢亚光处理（型号为：201）,不锈钢板标称厚度不得小于1.5mm.JP柜外壳应有足够的机械强度，以承受使用时、搬迁过程中可能遇到的机械力.柜体采用前后对开（四门
4、）.2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室,并相对独立.3、3、进出线布置：电缆进出线,采用下进下此电缆进出线孔应采用防护及封堵举措.4、总进线塑壳断路器,进线侧装计量CT,出线侧装测量CT.5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N,各电气接头接触良好,母排和接线桩头都应做绝缘处理.6、JP柜用新型防雨锁,锁加防撬功能,计量室单独设锁.柜内装检修照明灯,在配电出线室正门装开关来限制灯的闭合.7、箱体通风设计：上下左右通风,具有预防小动物进入设计.8、对接地的要求：8.1JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接
5、地导体.紧固螺钉或螺栓的直径应不小于10山山.接地连接点应标以清楚可见的接地符号；接地导体应采用铜质导体,接地导体的末端应用铜质端子与设备的接地系统相连接；8.2主回路中凡规定或需要触及的所有部件都应可靠接地；8.3JP柜柜顶设有横眉可粘贴间隔名称.JP柜正门内侧应有用铝合金板制作的清楚明显的主接线示意图.9、铭牌的要求9.1铭牌应为铝合金或不锈钢材质且应用中文蚀刻,柜体正反两面制作铝合金警示牌,均用抑钉固定.9.2铭牌应包括如下内容：a制造商名称或商标、制造年月、出厂编号；b产品型号；c给出以下数据：额定电压、额定频率、无功补偿容量、额定容量、防护等级.dJP柜外壳正面标有红色楷体“有电危险
6、和“报修8216999字样.10、对JP柜限制并预防内部电弧故障的要求IK一次主回路采用铜排连接,所有铜排采用T2型铜排角，连接可靠，接头连接处采用搪锡工艺,裸露导体进行绝缘化处理.（二）电容器电容器选用干式自愈式金属化膜并联电容器,符合GB12747标准.2. 1稳态过电压：装置的连续运行电压为L05UN,能满足相关规定的稳态过电压下运行相应的时间.2.2 稳态过电流电容器过电流可达1.3IN.2.3 电容偏差电容器容量偏差不超过：0+5%;任何两端之间容量值最大值与最小值之比:b、电流互感器BHO.66-75/50.5级（测量）35K智能配电端预留位置6SPD浪涌保护器17IQF剩余电流动作保护器SYMlL-IOOe,485通信、自动重合闸I89QFl微型断路器32A/3P1101112铜排13HRl信号灯AC380V红色11415Cl低压电容器按要求选配1
