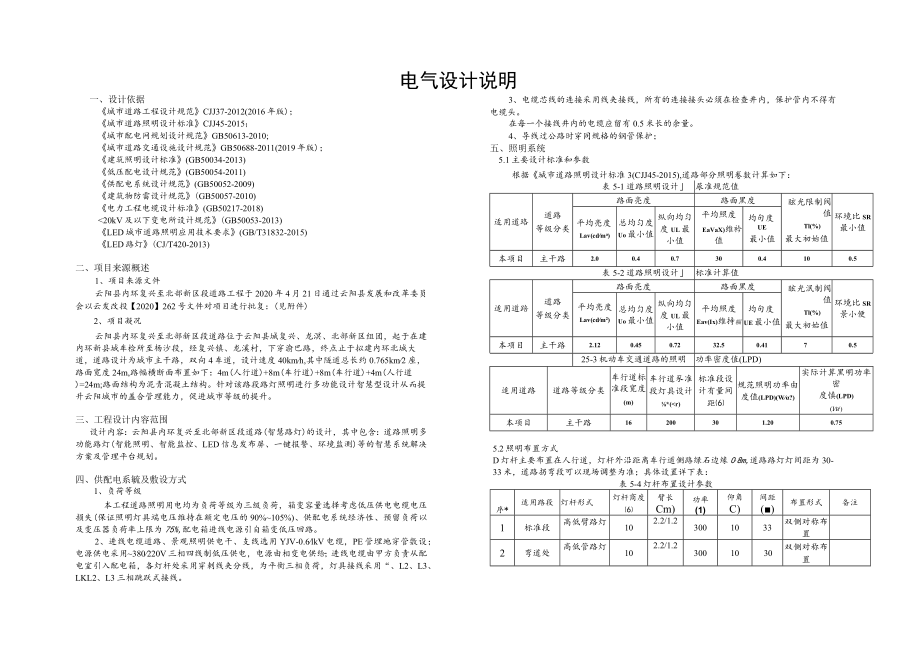

内环复兴至北部新区段道路工程电气设计说明.docx_第1页
第1页 / 共6页

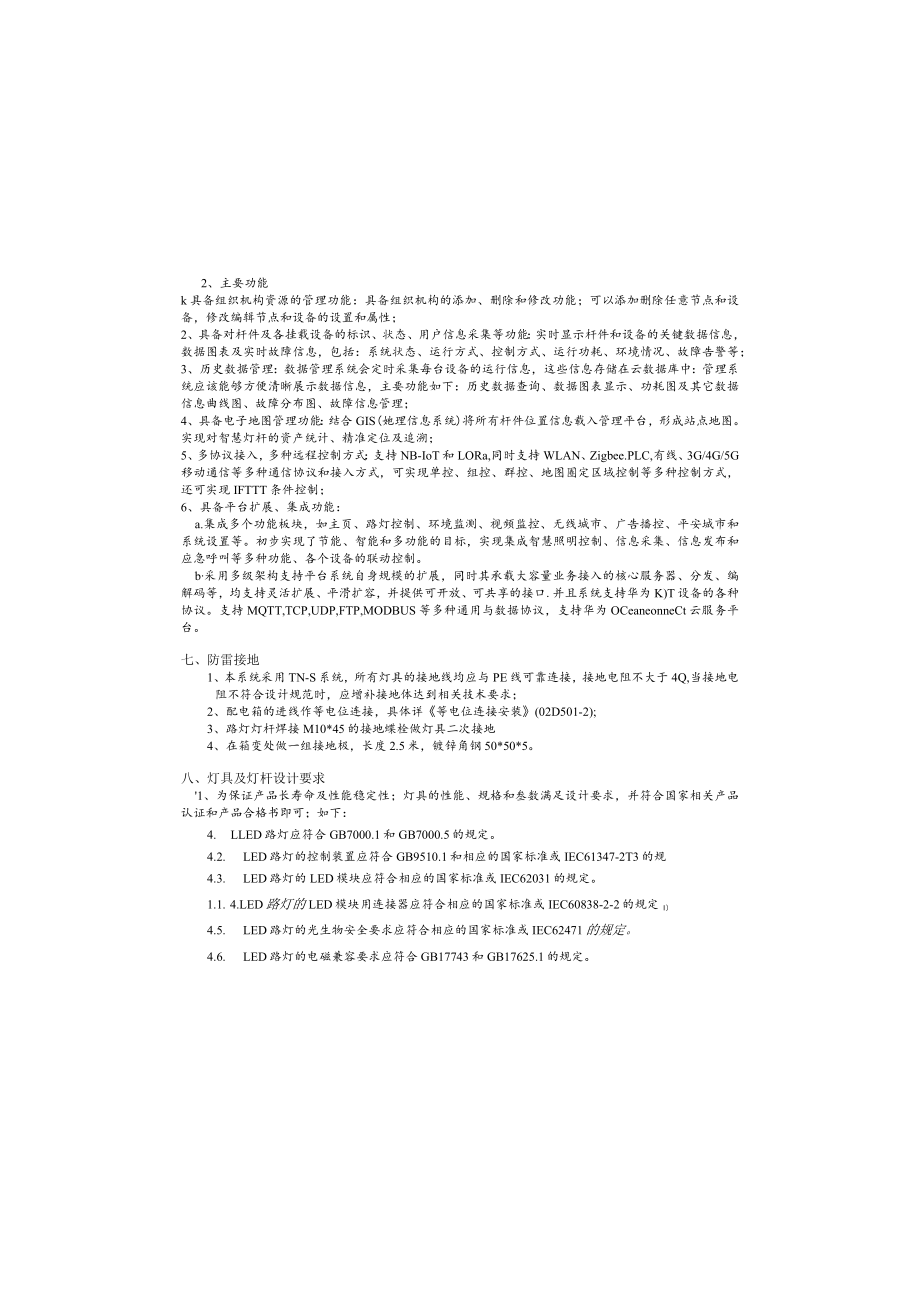

内环复兴至北部新区段道路工程电气设计说明.docx_第2页
第2页 / 共6页

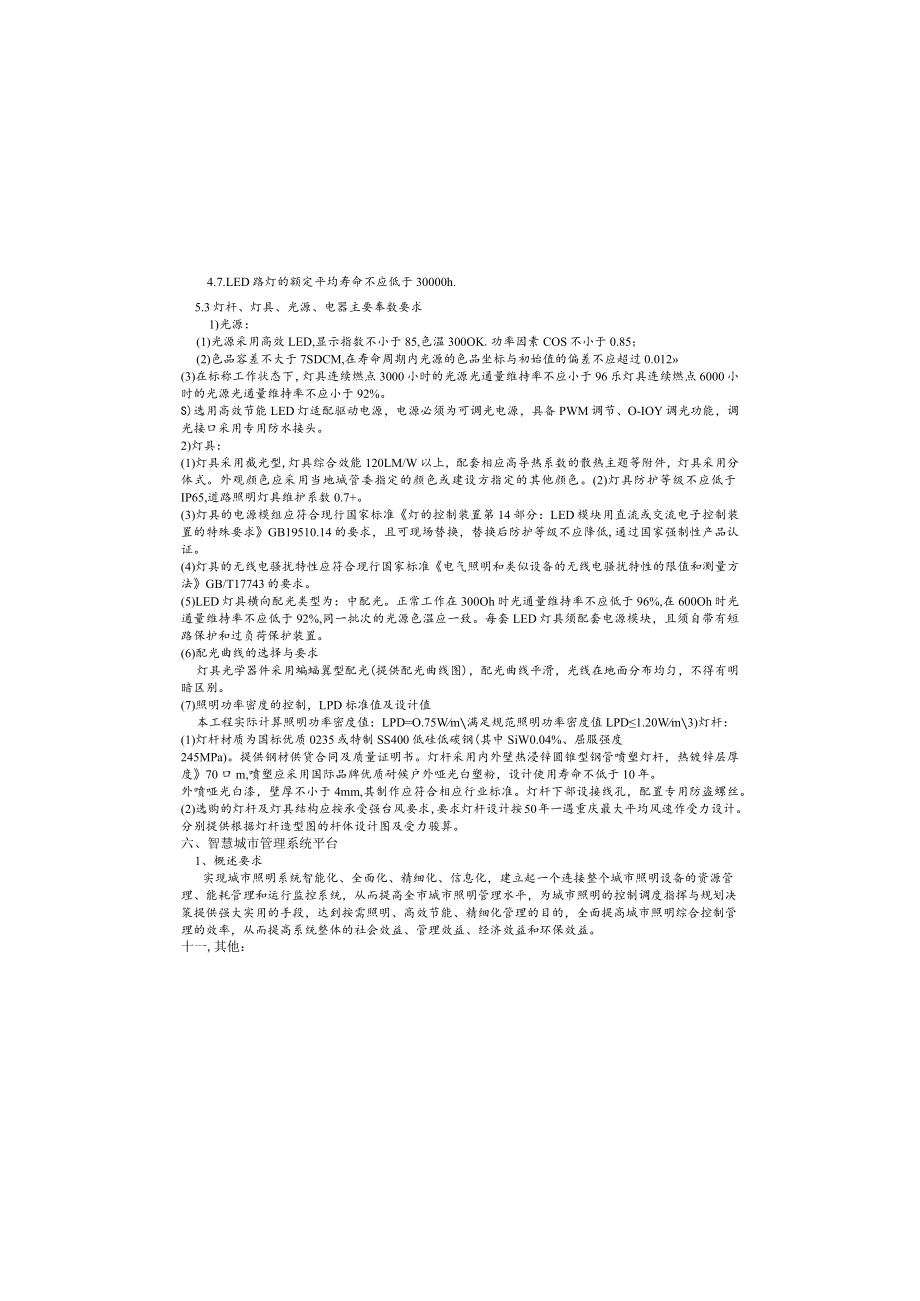

内环复兴至北部新区段道路工程电气设计说明.docx_第3页
第3页 / 共6页
内环复兴至北部新区段道路工程电气设计说明.docx_第4页
第4页 / 共6页
内环复兴至北部新区段道路工程电气设计说明.docx_第5页
第5页 / 共6页
内环复兴至北部新区段道路工程电气设计说明.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《内环复兴至北部新区段道路工程电气设计说明.docx》由会员分享,可在线阅读,更多相关《内环复兴至北部新区段道路工程电气设计说明.docx(6页珍藏版)》请在第壹文秘上搜索。

1、电气设计说明一、设计依据城市道路工程设计规范CJJ37-2012(2016年版);城市道路照明设计标准CJJ45-2015;城市配电网规划设计规范GB50613-2010;城市道路交通设施设计规范GB50688-2011(2019年版);建筑照明设计标准(GB50034-2013)低压配电设计规范(GB50054-2011)供配电系统设计规范(GB50052-2009)建筑物防雷设计规范(GB50057-2010)电力工程电缆设计标准(GB50217-2018)20kV及以下变电所设计规范(GB50053-2013)LED城市道路照明应用技术要求(GB/T31832-2015)LED路灯(CJ

2、/T420-2013)二、项目来源概述1、项目来源文件云阳县内环复兴至北部新区段道路工程于2020年4月21日通过云阳县发展和改革委员会以云发改投【2020】262号文件对项目进行批复:(见附件)2、项目凝况云阳县内环复兴至北部新区段道路位于云阳县城复兴、龙溟、北部新区组团,起于在建内环新县城车检所至杨沙段,经复兴镇、龙溪村,下穿渝巴路,终点止于拟建内环北城大道,道路设计为城市主干路,双向4车道,设计速度40kmh,其中隧道总长约0.765km2座,路面宽度24m,路幅横断面布置如下:4m(人行道)+8m(车行道)+8m(车行道)+4m(人行道)=24m;路面结构为泥青混凝土结构。针对该路段路

3、灯照明进行多功能设计智慧型设计从而提升云阳城市的盖合管理能力,促进城市等级的提升。三、工程设计内容范围设计内容:云阳县内环复兴至北部新区段道路(智慧路灯)的设计,其中包含:道路照明多功能路灯(智能照明、智能监控、LED信息发布屏、一键报警、环境监测)等的智慧系统解决方案及管理平台规划。四、供配电系毓及敷设方式1、负荷等级本工程道路照明用电均为负荷等级为三级负荷,箱变容量选择考虑低压供电电缆电压损失(保证照明灯具端电压维持在额定电压的90%105%)、供配电系统经济性、预留负荷以及变压器负荷率上限为75%,配电箱进线电源引自箱变低压回路。2、进线电缆道路、景观照明供电干、支线选用YJV-0.6l

4、kV电缆,PE管埋地穿管敷设;电源供电采用380220V三相四线制低压供电,电源由相变电供给;进线电缆由甲方负责从配电室引入配电箱,各灯杆处采用穿刺线夹分线,为平衡三相负荷,灯具接线采用“、L2、L3、LKL2、L3三相跳跃式接线。3、电缆芯线的连接采用线夹接线,所有的连接接头必须在检查井内,保护管内不得有电缆头。在每一个接线井内的电缆应留有0.5米长的余量。4、导线过公路时穿同规格的钢管保护;五、照明系统5.1主要设计标准和参数根据城市道路照明设计标准3(CJJ45-2015),道路部分照明卷数计算如下:表5-1道路照明设计尿准规范值适用道珞道路等级分类路面亮度路面黑度眩光限制阀值Tl(%)

5、最大初始值环境比SR最小值平均亮度Lav(cdma)总均匀度Uo最小值纵向均匀度UL最小值平均照度EaVaX)维衿值均句度UE最小值本项目主干路2.00.40.7300.4100.5表5-2道路照明设计标准计算值适用道踣道路等级分类路面亮度路面黑度眩光泯制阀值Tl(%)最大初始值环境比SR景小便平均亮度Lav(cdm2)总均匀度Uo最小值纵向均匀度UL最小值平均照度Eav(Ix)维持幅均句度UE最小值本项目主干路2.120.450.7232.50.4170.525-3机动车交通道路的照明功率密度值(LPD)适用道路道路等级分类车行道标准段宽度(m)车行道豕准段灯具设计*(r)标准段设计有量间距

6、规范照明功率由度值(LPD)(W?)实际计算黑明功率密度慎(LPD)(Ibi)本项目主干路16200301.200.755.2照明布置方式D灯杆主要布置在人行道,灯杆外沿距离车行道侧路绿石边缘08m,道路路灯灯间距为30-33米,道路拐弯段可以现场调整为准;具体设置详下表:表5-4灯杆布置设计参数序*适用路段灯杆形式灯杆商度臂长Cm)功率(1)仰角C)间距()布置形式备注1标准段高低臂路灯102.2/1.23001033双侧对称布置2弯道处高低管路灯102.2/1.23001030双侧对称布置2、主要功能k具备组织机构资源的管理功能:具备组织机构的添加、删除和修改功能;可以添加删除任意节点和设

7、备,修改编辑节点和设备的设置和属性;2、具备对杆件及各挂载设备的标识、状态、用户信息采集等功能:实时显示杆件和设备的关键数据信息,数据图表及实时故障信息,包括:系统状态、运行方式、控制方式、运行功耗、环境情况、故障告警等;3、历史数据管理:数据管理系统会定时采集每台设备的运行信息,这些信息存储在云数据库中:管理系统应该能够方便清晰展示数据信息,主要功能如下:历史数据查询、数据图表显示、功耗图及其它数据信息曲线图、故障分布图、故障信息管理;4、具备电子地图管理功能:结合GIS(她理信息系统)将所有杆件位置信息载入管理平台,形成站点地图。实现对智慧灯杆的资产统计、精准定位及追溯;5、多协议接入,多

8、种远程控制方式:支持NB-IoT和LORa,同时支持WLAN、Zigbee.PLC,有线、3G/4G/5G移动通信等多种通信协议和接入方式,可实现单控、组控、群控、地图圈定区域控制等多种控制方式,还可实现IFTTT条件控制;6、具备平台扩展、集成功能:a.集成多个功能板块,如主页、路灯控制、环境监测、视频监控、无线城市、广告播控、平安城市和系统设置等。初步实现了节能、智能和多功能的目标,实现集成智慧照明控制、信息采集、信息发布和应急呼叫等多种功能、各个设备的联动控制。b采用多级架构支持平台系统自身规模的扩展,同时其承载大容量业务接入的核心服务器、分发、编解码等,均支持灵活扩展、平滑扩容,并提供

9、可开放、可共享的接口.并且系统支持华为K)T设备的各种协议。支持MQTT,TCP,UDP,FTP,MODBUS等多种通用与数据协议,支持华为OCeaneonneCt云服务平台。七、防雷接地1、本系统采用TN-S系统,所有灯具的接地线均应与PE线可靠连接,接地电阻不大于4Q,当接地电阻不符合设计规范时,应增补接地体达到相关技术要求;2、配电箱的进线作等电位连接,具体详等电位连接安装(02D501-2);3、路灯灯杆焊接M10*45的接地蝶栓做灯具二次接地4、在箱变处做一组接地极,长度2.5米,镀锌角钢50*50*5。八、灯具及灯杆设计要求1、为保证产品长寿命及性能稳定性;灯具的性能、规格和叁数满

10、足设计要求,并符合国家相关产品认证和产品合格书即可;如下:4. LLED路灯应符合GB7000.1和GB7000.5的规定。4.2. LED路灯的控制装置应符合GB9510.1和相应的国家标准或IEC61347-2T3的规4.3. LED路灯的LED模块应符合相应的国家标准或IEC62031的规定。1.1. 4.LED路灯的LED模块用连接器应符合相应的国家标准或IEC60838-2-2的规定I)4.5. LED路灯的光生物安全要求应符合相应的国家标准或IEC62471的规定。4.6. LED路灯的电磁兼容要求应符合GB17743和GB17625.1的规定。4.7.LED路灯的额定平均寿命不应

11、低于30000h.5.3灯杆、灯具、光源、电器主要奉数要求1)光源:(1)光源采用高效LED,显示指数不小于85,色温300OK.功率因素COS不小于0.85;(2)色品容差不大于7SDCM,在寿命周期内光源的色品坐标与初始值的偏差不应超过0.012(3)在标称工作状态下,灯具连续燃点3000小时的光源光通量维持率不应小于96乐灯具连续燃点6000小时的光源光通量维持率不应小于92%。S)选用高效节能LED灯适配驱动电源,电源必须为可调光电源,具备PWM调节、O-IOY调光功能,调光接口采用专用防水接头。2)灯具:(1)灯具采用截光型,灯具综合效能120LM/W以上,配套相应高导热系数的散热主

12、题等附件,灯具采用分体式。外观颜色应采用当地城管委指定的颜色或建设方指定的其他颜色。(2)灯具防护等级不应低于IP65,道路照明灯具维护系数0.7+。(3)灯具的电源模组应符合现行国家标准灯的控制装置第14部分:LED模块用直流或交流电子控制装置的特殊要求GB19510.14的要求,且可现场替换,替换后防护等级不应降低,通过国家强制性产品认证。(4)灯具的无线电骚扰特性应符合现行国家标准电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T17743的要求。(5)LED灯具横向配光类型为:中配光。正常工作在300Oh时光通量维持率不应低于96%,在600Oh时光通量维持率不应低于92%,同

13、一批次的光源色温应一致。每套LED灯具须配套电源模块,且须自带有短路保护和过负荷保护装置。(6)配光曲线的选择与要求灯具光学器件采用蝙蝠翼型配光(提供配光曲线图),配光曲线平滑,光线在地面分布均匀,不得有明暗区别。(7)照明功率密度的控制,LPD标准值及设计值本工程实际计算照明功率密度值:LPD=O.75Wm满足规范照明功率密度值LPD1.20Wm3)灯杆:(1)灯杆材质为国标优质0235或特制SS400低硅低碳钢(其中SiW0.04%、屈服强度245MPa)。提供钢材供货合同及质量证明书。灯杆采用内外壁热浸锌圆锥型钢管喷塑灯杆,热镀锌层厚度70口m,喷塑应采用国际品牌优质耐候户外哑光白塑粉,

14、设计使用寿命不低于10年。外喷哑光白漆,壁厚不小于4mm,其制作应符合相应行业标准。灯杆下部设接线孔,配置专用防盗螺丝。(2)选购的灯杆及灯具结构应按承受强台风要求,要求灯杆设计按50年一遇重庆最大平均风速作受力设计。分别提供根据灯杆造型图的杆体设计图及受力骏算。六、智慧城市管理系统平台1、概述要求实现城市照明系统智能化、全面化、精细化、信息化,建立起一个连接整个城市照明设备的资源管理、能耗管理和运行监控系统,从而提高全市城市照明管理水平,为城市照明的控制调度指挥与规划决策提供强大实用的手段,达到按需照明、高效节能、精细化管理的目的,全面提高城市照明综合控制管理的效率,从而提高系统整体的社会效

15、益、管理效益、经济效益和环保效益。十一,其他:1、本工程照明配电箱的安装位置最终由业主单位具体指定确认为准。2、线路图中线路不完全表示实际走线点,具体走向应当由设计单位方根据现场实际情况深化图纸经相关单位.业主单位确认后方可实施。3、土石方工程:本项目为城区段,路灯基础及管线开挖的为人工作业,现场务必做好安全防护措施。4、本照明工程环境区域为E4区,可以根据照明场所的功能、性质、环境区域亮度、表面装饰材料及所在城市规模等,确定亮度标准值:同时光污染的限制应符合JGJ-TI63-2008规定值。5、注意事项:(1)凡与施工有关而又未说明之处,参见国家、地方标准图集施工,或与设计单位协商解决。(2)未尽事宜,应参照国家和地方有关规定、标准、规范执行。九、导线穿管管径选择
