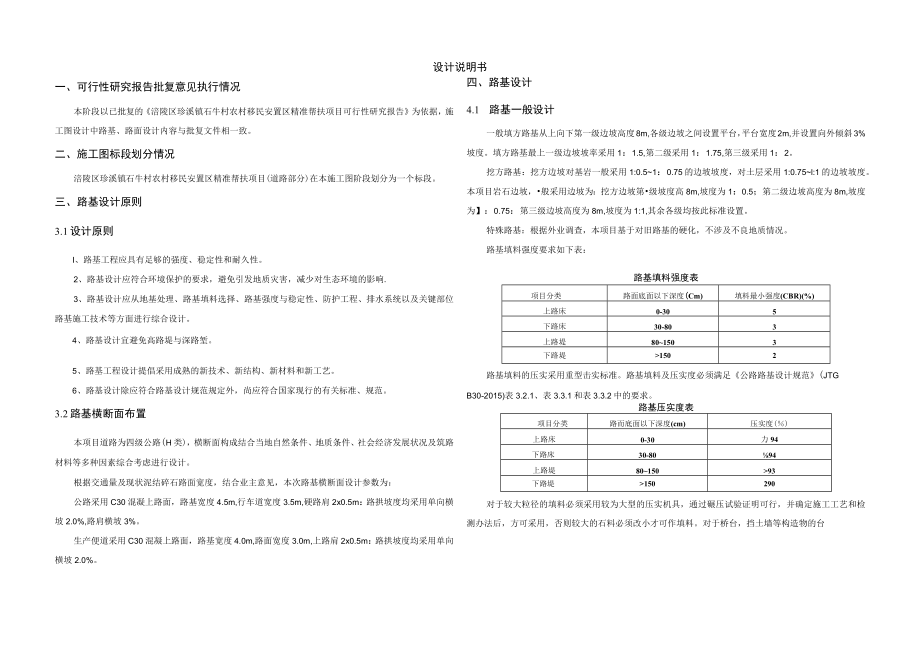

1、设计说明书一、可行性研究报告批复意见执行情况本阶段以已批复的涪陵区珍溪镇石牛村农村移民安置区精准帮扶项目可行性研究报告为依据，施工图设计中路基、路面设计内容与批复文件相一致。二、施工图标段划分情况涪陵区珍溪镇石牛村农村移民安置区精准帮扶项目(道路部分)在本施工图阶段划分为一个标段。三、路基设计原则3.1设计原则I、路基工程应具有足够的强度、稳定性和耐久性。2、路基设计应符合环境保护的要求，避免引发地质灾害，减少对生态环境的影响.3、路基设计应从地基处理、路基填料选择、路基强度与稳定性、防护工程、排水系统以及关键部位路基施工技术等方面进行综合设计。4、路基设计宜避免高路堤与深路堑。5、路基工程设
2、计提倡采用成熟的新技术、新结构、新材料和新工艺。6、路基设计除应符合路基设计规范规定外，尚应符合国家现行的有关标准、规范。3.2路基横断面布置本项目道路为四级公路(H类)，横断面构成结合当地自然条件、地质条件、社会经济发展状况及筑路材料等多种因素综合考虑进行设计。根据交通量及现状泥结碎石路面宽度，结合业主意见，本次路基横断面设计参数为：公路采用C30混凝上路面，路基宽度4.5m,行车道宽度3.5m,硬路肩2x0.5m：路拱坡度均采用单向横坡2.0%,路肩横坡3%。生产便道采用C30混凝上路面，路基宽度4.0m,路面宽度3.0m,上路肩2x0.5m：路拱坡度均采用单向横坡2.0%。四、路基设计4
3、.1 路基一般设计一般填方路基从上向下第一级边坡高度8m,各级边坡之间设置平台，平台宽度2m,并设置向外倾斜3%坡度。填方路基最上一级边坡坡率采用1：1.5,第二级采用1：1.75,第三级采用1：2。挖方路基：挖方边坡对基岩一般采用1:0.51：0.75的边坡坡度，对土层采用1:0.75l:1的边坡坡度。本项目岩石边坡，般采用边坡为：挖方边坡第级坡度高8m,坡度为1：0.5；第二级边坡高度为8m,坡度为】：0.75：第三级边坡高度为8m,坡度为1:1,其余各级均按此标准设置。特殊路基：根据外业调查，本项目基于对旧路基的硬化，不涉及不良地质情况。路基填料强度要求如下表：路基填料强度表项目分类路面

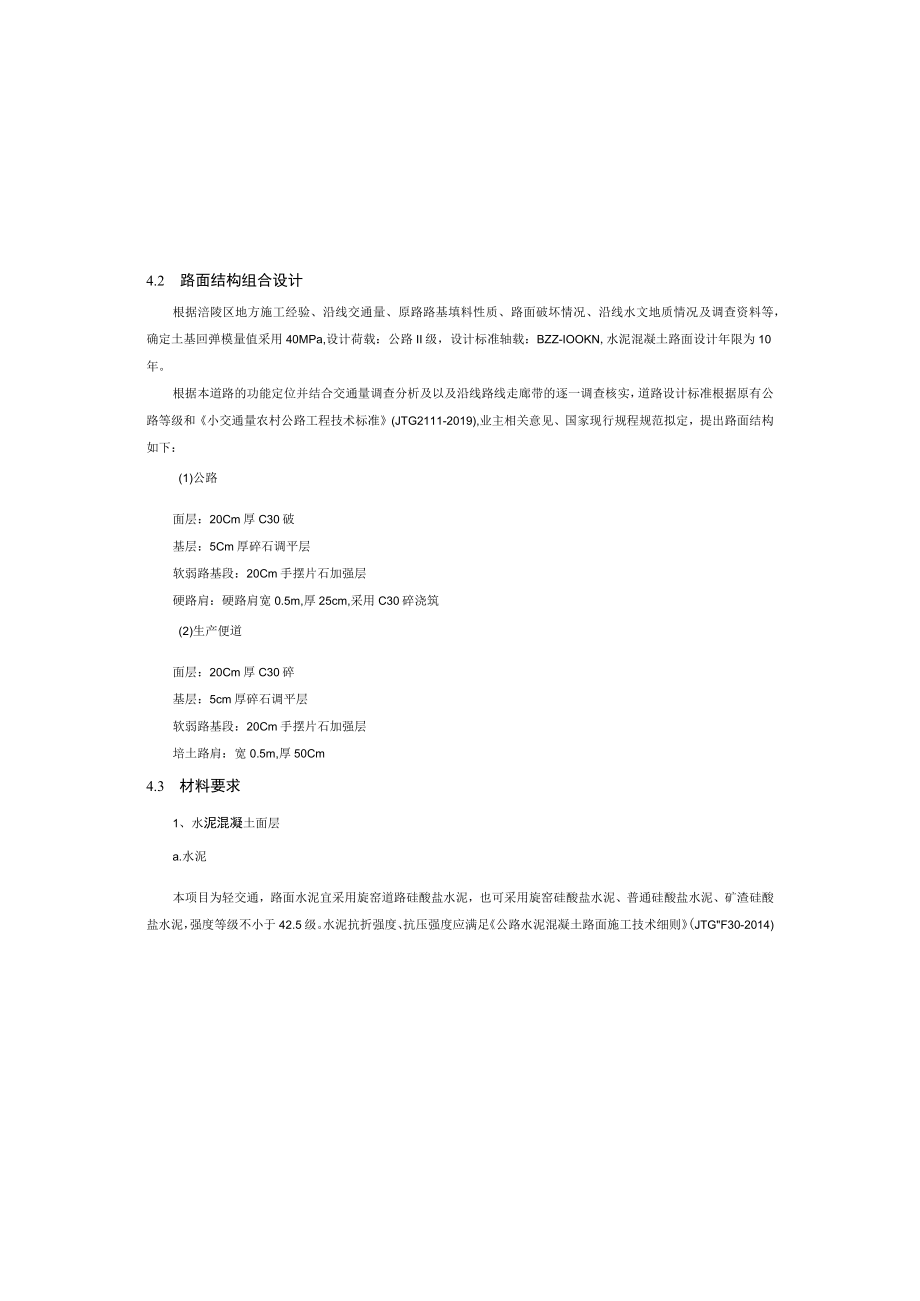

4、底面以下深度(Cm)填料最小强度(CBR)(%)上路床0-305下路床30-803上路堤801503下路堤1502路基填料的压实采用重型击实标准。路基填料及压实度必须满足公路路基设计规范(JTGB30-2015)表3.2.1、表3.3.1和表3.3.2中的要求。路基压实度表项目分类路而底面以下深度(cm)压实度()上路床0-30力94下路床30-8094上路堤8015093下路堤150290对于较大粒径的填料必须采用较为大型的压实机具，通过碾压试验证明可行，并确定施工工艺和检测办法后，方可采用，否则较大的石料必须改小才可作填料。对于桥台，挡土墙等构造物的台4.2 路面结构组合设计根据涪陵区地方
5、施工经验、沿线交通量、原路路基填料性质、路面破坏情况、沿线水文地质情况及调查资料等，确定土基回弹模量值采用40MPa,设计荷载：公路II级，设计标准轴载：BZZ-IOOKN,水泥混凝土路面设计年限为10年。根据本道路的功能定位并结合交通量调查分析及以及沿线路线走廊带的逐一调查核实，道路设计标准根据原有公路等级和小交通量农村公路工程技术标准(JTG2111-2019),业主相关意见、国家现行规程规范拟定，提出路面结构如下：(1)公路面层：20Cm厚C30破基层：5Cm厚碎石调平层软弱路基段：20Cm手摆片石加强层硬路肩：硬路肩宽0.5m,厚25cm,采用C30碎浇筑(2)生产便道面层：20Cm厚

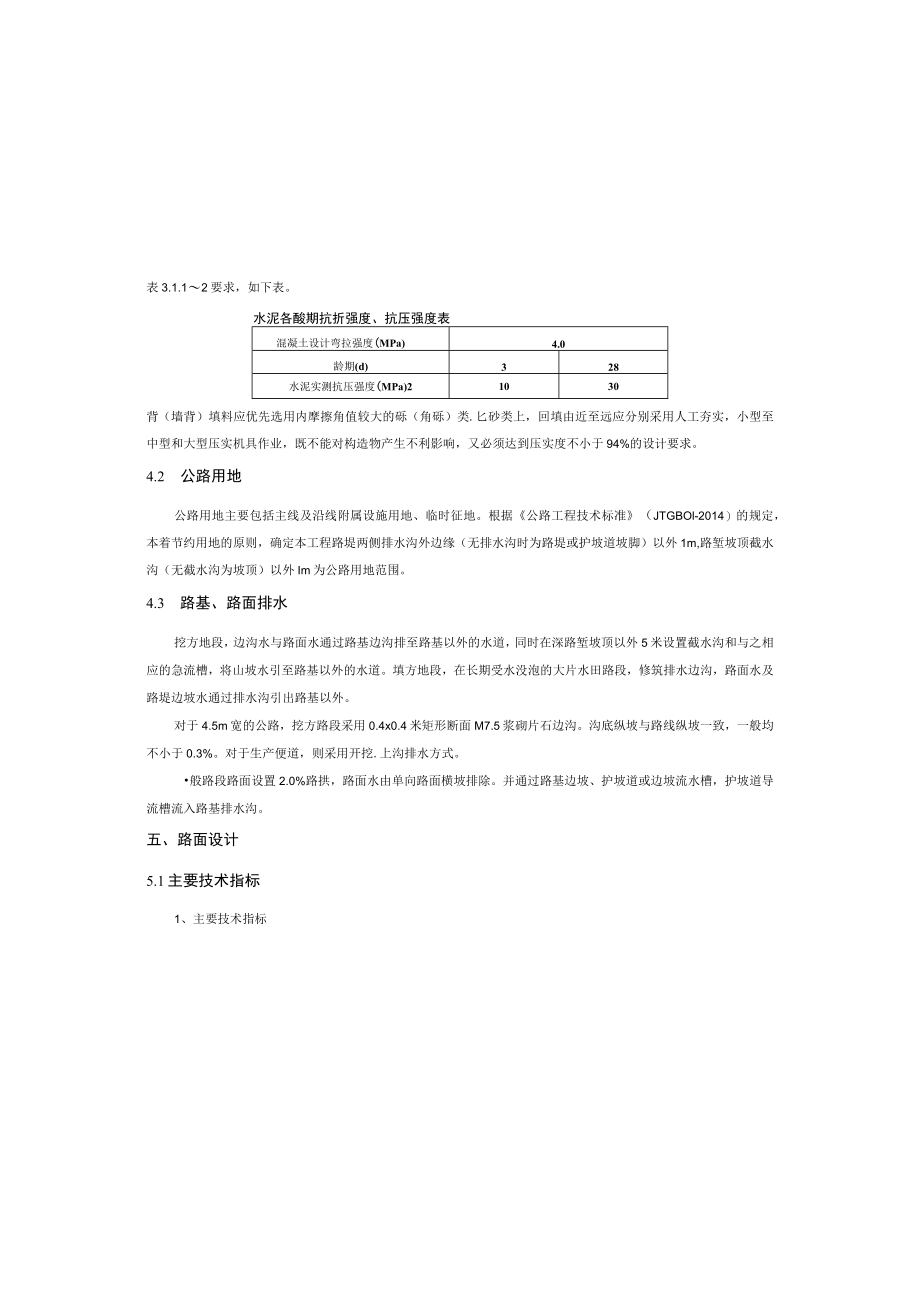

6、C30碎基层：5cm厚碎石调平层软弱路基段：20Cm手摆片石加强层培土路肩：宽0.5m,厚50Cm4.3 材料要求1、水泥混凝土面层a.水泥本项目为轻交通，路面水泥宜采用旋窑道路硅酸盐水泥，也可采用旋窑硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥，强度等级不小于42.5级。水泥抗折强度、抗压强度应满足公路水泥混凝土路面施工技术细则(JTGF30-2014)表3.1.12要求，如下表。水泥各酸期抗折强度、抗压强度表混凝土设计弯拉强度(MPa)4.0龄期(d)328水泥实测抗压强度(MPa)21030背（墙背）填料应优先选用内摩擦角值较大的砾（角砾）类.匕砂类上，回填由近至远应分别采用人工夯实，小型
7、至中型和大型压实机具作业，既不能对构造物产生不利影响，又必须达到压实度不小于94%的设计要求。4.2 公路用地公路用地主要包括主线及沿线附属设施用地、临时征地。根据公路工程技术标准（JTGBOl-2014）的规定，本着节约用地的原则，确定本工程路堤两侧排水沟外边缘（无排水沟时为路堤或护坡道坡脚）以外1m,路堑坡顶截水沟（无截水沟为坡顶）以外Im为公路用地范围。4.3 路基、路面排水挖方地段，边沟水与路面水通过路基边沟排至路基以外的水道，同时在深路堑坡顶以外5米设置截水沟和与之相应的急流槽，将山坡水引至路基以外的水道。填方地段，在长期受水没泡的大片水田路段，修筑排水边沟，路面水及路堤边坡水通过排
8、水沟引出路基以外。对于4.5m宽的公路，挖方路段采用0.4x0.4米矩形断面M7.5浆砌片石边沟。沟底纵坡与路线纵坡一致，一般均不小于0.3%。对于生产便道，则采用开挖.上沟排水方式。般路段路面设置2.0%路拱，路面水由单向路面横坡排除。并通过路基边坡、护坡道或边坡流水槽，护坡道导流槽流入路基排水沟。五、路面设计5.1主要技术指标1、主要技术指标面层类型：C30混凝土面层自然区划；本路段经过地区属公路自然区划V2区设计荷载：公路级设计标准轴载：BZZ-1设计使用年限：10年设计使用年限内标准轴载累计作用次数Ne=125次/车道结晶态二辄化硅含量（%）25.()标准锻配范围砂分级方筛孔尺寸（mm
9、）9.54.752.361.180.600.300.150.075通过各孔筛的质量百分率（%）粗砂IOO90100659535-6515-305200100-5中砂10090-10075-10050-9030-6083007005细砂10090-10085-10075-10060-8415-45O-IO05c粗集料应选用质地坚硬、耐久、洁净的碎石，水泥混凝土路面使用的粗集料级别应不低于In级，符合规定级配，最大公称粒径315mm,碎石的技术要求应符合如下表要求。碎石技术要求项目技术要求碎石压碎指标（）30.0坚固性（按质量损失计）12.0针片状颗粒含量（按质量”20.0含泥量（按质量计）（%）
10、W2.0泥块含量（按脑量计）（）W().7吸水率（%）W3.0硫化物及硫酸盐含量（按SO3顺量计）（）1.0洛杉矶磨耗损失%）W35.0有机物含量（比色法）合格岩石抗压强度（MPa）2沉积岩60变施岩80岩浆岩100表观密度kgm3）22500.0松散堆积密度（kgm3）1350.0孔隙率（）47磨光值（）35.0碱活性反应不得有做活性反应或炭似碱活性反应标准级配范围水泥实测抗折强度（MPa）233水泥化学成分及物理指标表水泥性能轻交通熟料游离氧化钙含量（）1.8氧化镁含量（%）W6.0铁铝酸叫钙含量（%）12.020.0铁铝酸三钙含量（）W9.0三氧化硫含量（）W4.丸离子含量（）W0.06
11、初凝时间20.75终凝时间W10标准稠度需水量（30.0比表面枳（n?/kg）300-450细度（80Pm筛余）（）W10.028d干缩率（）W0.10耐磨性（）3.0b.细集料应选用质地坚硬、耐久、洁净的天然砂或混合砂，不得低于山级，路面宜采用中砂。细集料体技术要求应符合如下表要求。细集科技术要求项R技术要求坚固性（按质量损失计）（）W10.0含泥量（按质量计（%）3.0泥块含量（按质量计）（%）1.0氯离子含量（按顺量计）（%）0.06云母含量（按质量计）（）2.0硫化物及硫酸盐含量（按SO3质量计）（）0.5轻物肪含量（按脑量计）（）W1.0吸水率（%2.0表观密度（kgm3）22500
12、.0松散堆枳密度（kgm3）J1400.0孔隙率（）45.0有机物含量（比色法）合格碱活性反应不得有碱活性反应或疑似碱活性反应(I)硫酸盐含量小于等于2700mgL.2)含盐量不得小于等于35(X)ng/Lo(3)PH值不得小于4.5(4)不得含有油污、泥和其他有害杂质。六、施工注意事项(1)水泥混凝土路面施工必须有合理的施工组织设计，保证合理的施工工期。(2)水泥混凝土摊铺前，洒水量要根据基层材料、空气温度与湿度、风速等诸多因素来确定，既要保证摊铺混凝土前基层湿润，又要尽可能洒布均匀，尤其在基层不平整处禁止有存水。从施工现场来看，大多数情况是洒水量不足。由于基层较干，铺筑后混凝土路面底部产生
13、大量细小裂纹，有些小裂纹与混凝土本身收缩应力产生的裂纹重叠后使整个混凝土路面裂纹增多。3)自卸车的卸料也是常常被忽视的工序。在施工中，经常会发生因摊铺机前堆料过多致使摊铺机行走困难的情况。而有时布料过少，也会使振捣箱内混凝土量不足，以致路面厚度得不到保证。这种摊铺机前混凝土忽多忽少的现象会严重影响混凝土路面的平整度。在施工过程中，大多数施工者总是死板地间隔一定距离卸一车料，而忽视了基层不平整的变化。在实际施工中，可通过对基层表面与面层基准标高线隔段实测来决定混凝土的卸料量，这样即可避免出现卸料不均的问题。(4)由于振捣器间隔距离会对混凝土的密实度产生直接影响，一般在厂家安装时均加以调整和确定。
14、但在实际使用过程中，应根据不同混凝土的级配、和易性、坍落度以及掩铺后的密实度要求，适当调整振捣器的间隔。这样做是非常必要的，尤其是两边的振捣器距侧模板的距离更应该经常进行调整，以防止塌边。此外，液压式振捣器随着其使用时间的加长，振捣能力会有所下降，因此要根据实际情况进行调整。(5)施工中应控制摊铺速度，使撞铺机运行平稳，务必避免因混凝土摊铺速度过快而导致的铺铺停停：否则，不但使设备每次启动时的磨损大大增加，而且每次停机时的停机跳点也不可避免,最终造成路面平整度很差。(6)切缝机开始切缝时间的确定，不仅要考虑到温度的影响，还要考虑到湿度、风速、路面厚度以及混凝土添加剂含量等因素的影响：如果切缝时间过晚，混凝土强度较高，切割速度慢，切割机及刀片损坏程度就高。级配类型粒径(mm)方筛孔尺寸（mm）2.364.759.5016.019.026.531.537.5累计筛余（以质量计）（%）合成4.75-31.595-10090-10075-9060-7540-6020-350
