《冷轧生产工艺及设备.docx》由会员分享，可在线阅读，更多相关《冷轧生产工艺及设备.docx（5页珍藏版）》请在第壹文秘上搜索。

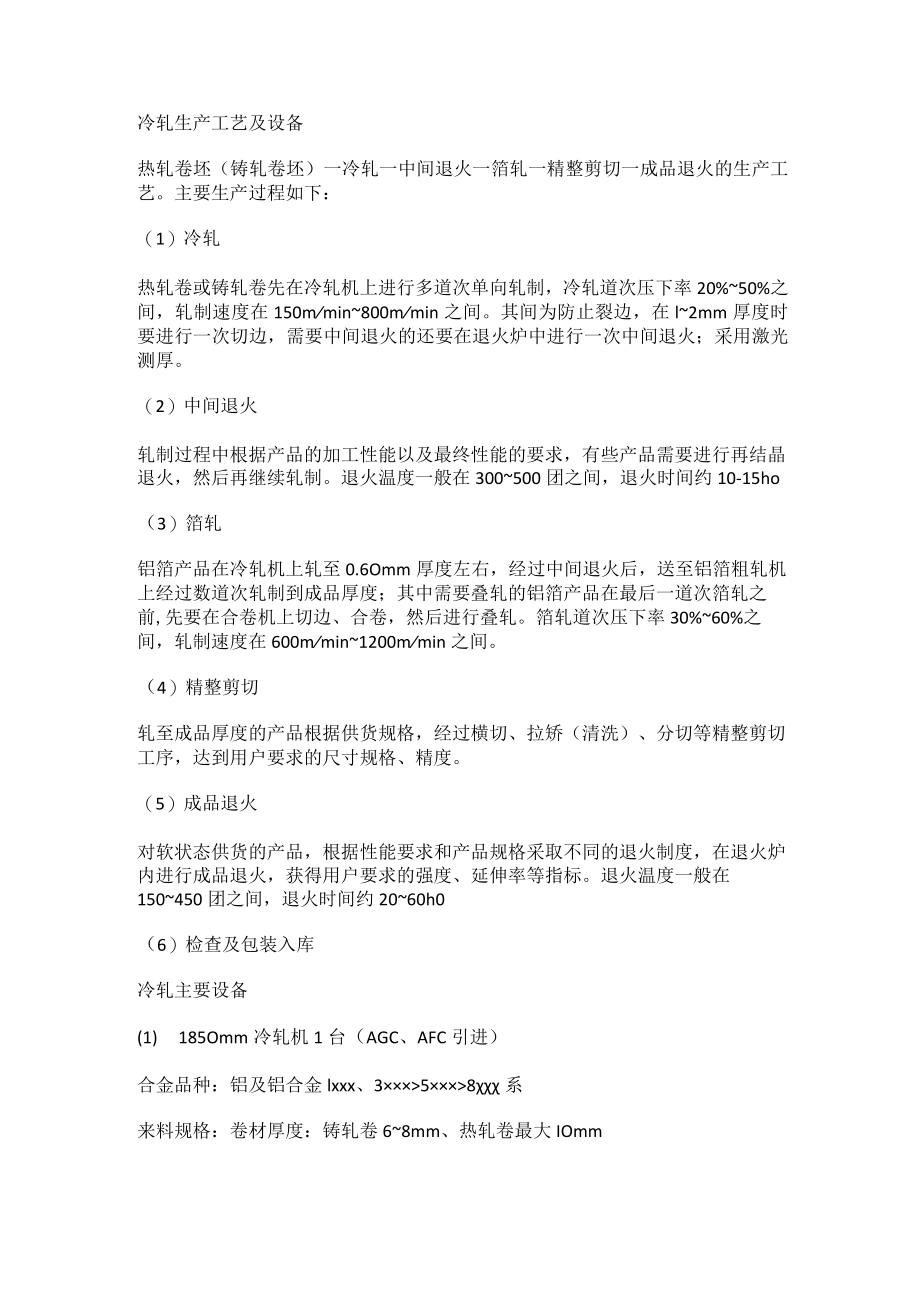

1、冷轧生产工艺及设备热轧卷坯（铸轧卷坯）一冷轧一中间退火一箔轧一精整剪切一成品退火的生产工艺。主要生产过程如下：（1）冷轧热轧卷或铸轧卷先在冷轧机上进行多道次单向轧制，冷轧道次压下率20%50%之间，轧制速度在150mmin800mmin之间。其间为防止裂边，在l2mm厚度时要进行一次切边，需要中间退火的还要在退火炉中进行一次中间退火；采用激光测厚。（2）中间退火轧制过程中根据产品的加工性能以及最终性能的要求，有些产品需要进行再结晶退火，然后再继续轧制。退火温度一般在300500团之间，退火时间约10-15ho（3）箔轧铝箔产品在冷轧机上轧至0.6Omm厚度左右，经过中间退火后，送至铝箔粗轧机上
2、经过数道次轧制到成品厚度；其中需要叠轧的铝箔产品在最后一道次箔轧之前,先要在合卷机上切边、合卷，然后进行叠轧。箔轧道次压下率30%60%之间，轧制速度在600mmin1200mmin之间。（4）精整剪切轧至成品厚度的产品根据供货规格，经过横切、拉矫（清洗）、分切等精整剪切工序，达到用户要求的尺寸规格、精度。（5）成品退火对软状态供货的产品，根据性能要求和产品规格采取不同的退火制度，在退火炉内进行成品退火，获得用户要求的强度、延伸率等指标。退火温度一般在150450团之间，退火时间约2060h0（6）检查及包装入库冷轧主要设备(1) 185Omm冷轧机1台（AGC、AFC引进）合金品种：铝及铝合

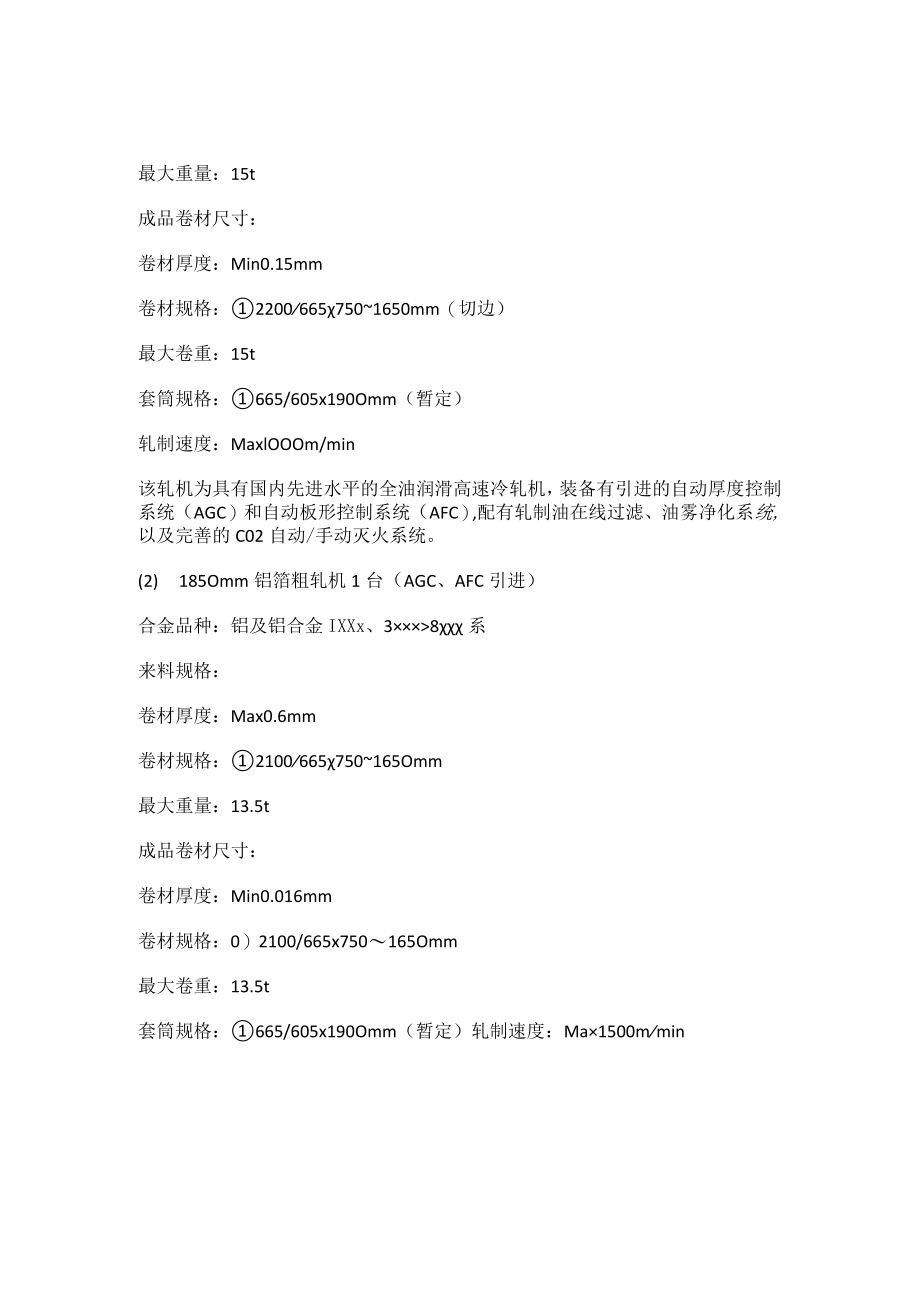

3、金lxxx、358系来料规格：卷材厚度：铸轧卷68mm、热轧卷最大IOmm最大重量：15t成品卷材尺寸：卷材厚度：Min0.15mm卷材规格：22006657501650mm（切边）最大卷重：15t套筒规格：665/605x190Omm（暂定）轧制速度：MaxlOOOm/min该轧机为具有国内先进水平的全油润滑高速冷轧机，装备有引进的自动厚度控制系统（AGC）和自动板形控制系统（AFC）,配有轧制油在线过滤、油雾净化系统,以及完善的C02自动/手动灭火系统。(2) 185Omm铝箔粗轧机1台（AGC、AFC引进）合金品种：铝及铝合金IXXx、38系来料规格：卷材厚度：Max0.6mm卷材规格：

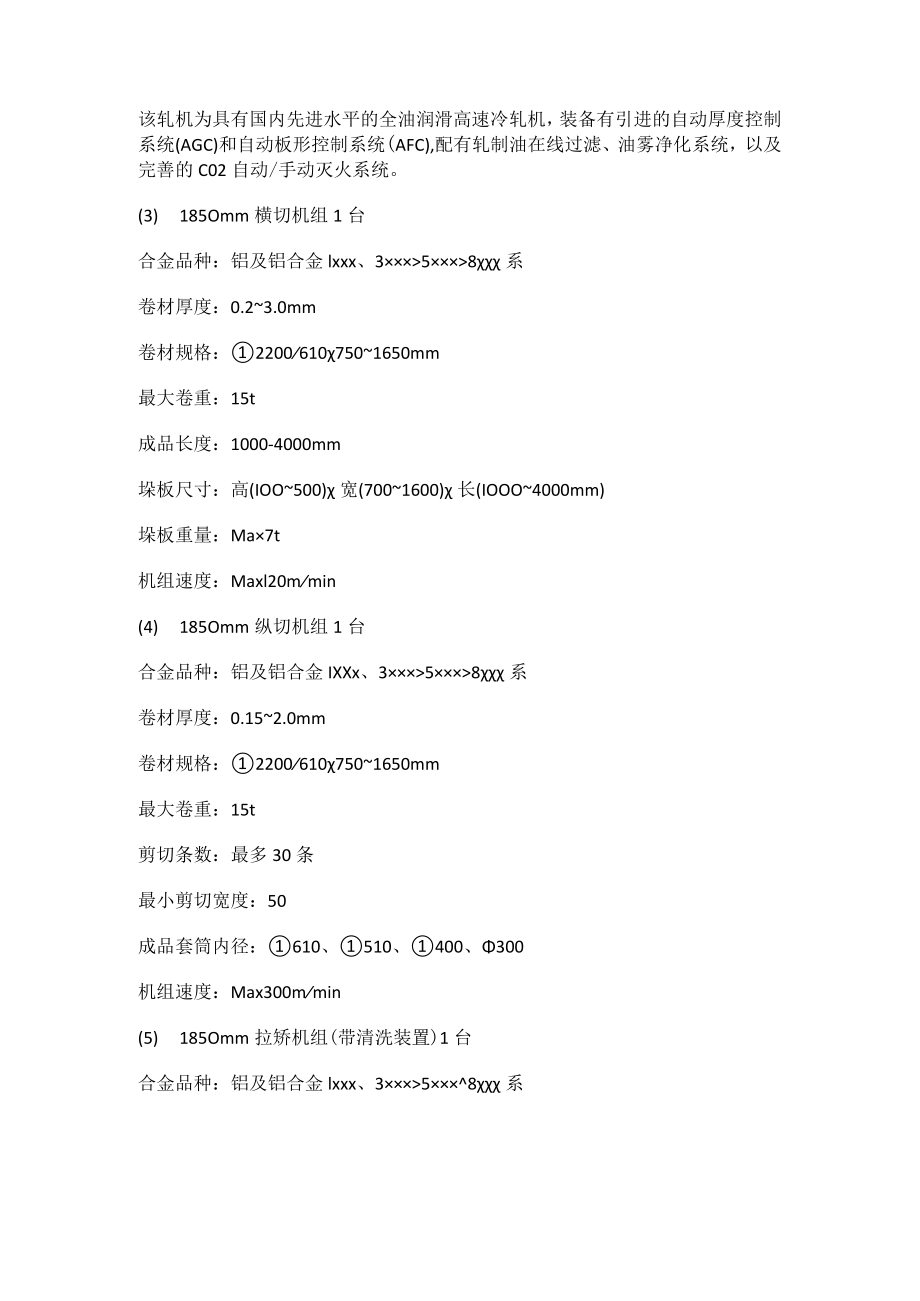

4、2100665750165Omm最大重量：13.5t成品卷材尺寸：卷材厚度：Min0.016mm卷材规格：0）2100/665x750165Omm最大卷重：13.5t套筒规格：665/605x190Omm（暂定）轧制速度：Ma1500mmin该轧机为具有国内先进水平的全油润滑高速冷轧机，装备有引进的自动厚度控制系统(AGC)和自动板形控制系统(AFC),配有轧制油在线过滤、油雾净化系统，以及完善的C02自动/手动灭火系统。(3) 185Omm横切机组1台合金品种：铝及铝合金lxxx、358系卷材厚度：0.23.0mm卷材规格：22006107501650mm最大卷重：15t成品长度：1000-
5、4000mm垛板尺寸：高(IOO500)宽(7001600)长(IOOO4000mm)垛板重量：Ma7t机组速度：Maxl20mmin(4) 185Omm纵切机组1台合金品种：铝及铝合金IXXx、358系卷材厚度：0.152.0mm卷材规格：22006107501650mm最大卷重：15t剪切条数：最多30条最小剪切宽度：50成品套筒内径：610、510、400、300机组速度：Max300mmin(5) 185Omm拉矫机组(带清洗装置)1台合金品种：铝及铝合金lxxx、358系最大卷重：15t成品套筒内径：610、510400、300成品带材表面平直度：3机组速度：Ma250mmin(6)
6、 185Omm厚箔剪1台合金品种：铝及铝合金IXXx、358系列来料厚度：0.050.2mm卷材规格：0)2200/665x7501650mm最大卷重：15t成品厚度：0.050.2mm成品宽度：50160Omm成品卷内径：300、200、150成品卷外径：Ma1800mm机组速度：Max600mmin(7) 1850mm合卷机组1台合金品种：铝及铝合金IXXx、38系来料厚度：2x(0.020.08)mm来料卷材规格：02100/665x750165Omm最大卷重：13.5t机组速度：Ma900mmin(8) 185Omm分卷机组1台合金品种：铝及铝合金IXXx、38系最大卷重：13.5t分切条数：8条成品卷内径：200、150、120、75成品卷外径：Ma1200mm机组速度：Max900mmin(9) 60t退火炉2台卷坯材料：铝及铝合金1358xxx系来料卷材规格：2200/665x800170Omm卷重：15t退火温度及温差：150520团3团加热方式：电加热装炉量：MaX60t(4卷，不含套筒及料架重量)(10) 30t退火炉6台卷坯材料：铝及铝合金135xxx、8系退火温度及温差：150520团3回加热方式：电加热装炉量：MaX30t(不含套筒及料架重量)(Il)轧辐磨床1台最大研磨直径1250mm,顶尖距5500mm,最大工件重量约30吨。
