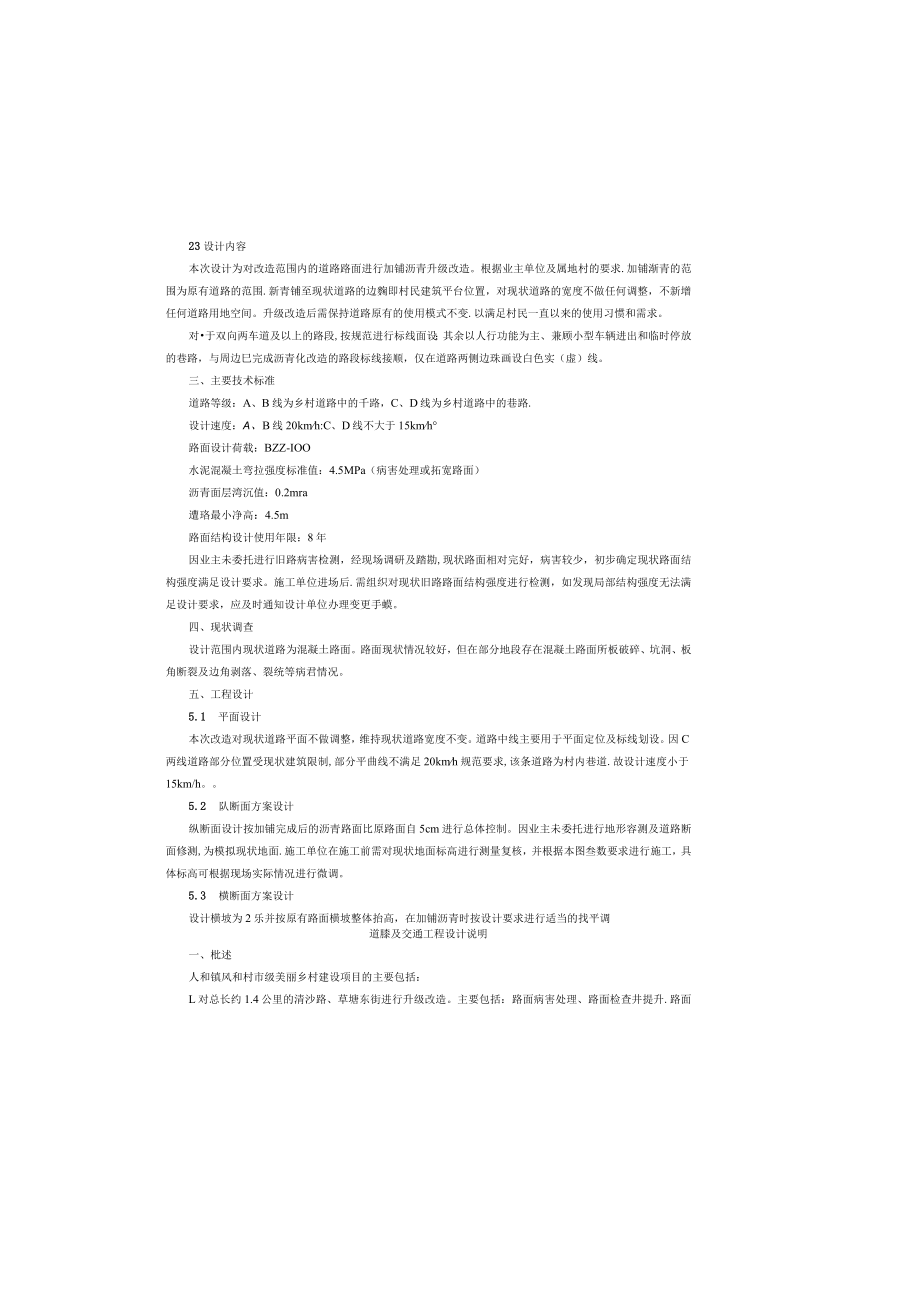

1、23设计内容本次设计为对改造范围内的道路路面进行加铺沥青升级改造。根据业主单位及属地村的要求.加铺渐青的范围为原有道路的范围.新青铺至现状道路的边麴即村民建筑平台位置，对现状道路的宽度不做任何调整，不新增任何道路用地空间。升级改造后需保持道路原有的使用模式不变.以满足村民一直以来的使用习惯和需求。对于双向两车道及以上的路段,按规范进行标线面设；其余以人行功能为主、兼顾小型车辆进出和临时停放的巷路，与周边巳完成沥青化改造的路段标线接顺，仅在道路两侧边珠画设白色实（虚）线。三、主要技术标准道路等级：A、B线为乡村道路中的千路，C、D线为乡村道路中的巷路.设计速度：A、B线20kmh:C、D线不大于
2、15kmh路面设计荷载：BZZ-IOO水泥混凝土弯拉强度标准值：4.5MPa（病害处理或拓宽路面）沥青面层湾沉值：0.2mra遭珞最小净高：4.5m路面结构设计使用年限：8年因业主未委托进行旧路病害检测，经现场调研及踏勘,现状路面相对完好，病害较少，初步确定现状路面结构强度满足设计要求。施工单位进场后.需组织对现状旧路路面结构强度进行检测，如发现局部结构强度无法满足设计要求，应及时通知设计单位办理变更手蟆。四、现状调查设计范围内现状道路为混凝土路面。路面现状情况较好，但在部分地段存在混凝土路面所板破碎、坑洞、板角断裂及边角剥落、裂统等病君情况。五、工程设计5.1 平面设计本次改造对现状道路平面
3、不做调整，维持现状道路宽度不变。道路中线主要用于平面定位及标线划设。因C两线道路部分位置受现状建筑限制,部分平曲线不满足20kmh规范要求,该条道路为村内巷道.故设计速度小于15km/h。5.2 队断面方案设计纵断面设计按加铺完成后的沥青路面比原路面自5cm进行总体控制。因业主未委托进行地形容测及道路断面修测,为模拟现状地面.施工单位在施工前需对现状地面标高进行测量复核，并根据本图叁数要求进行施工，具体标高可根据现场实际情况进行微调。5.3 横断面方案设计设计横坡为2乐并按原有路面横坡整体抬高，在加铺沥青时按设计要求进行适当的找平调道膝及交通工程设计说明一、枇述人和镇风和村市级美丽乡村建设项目

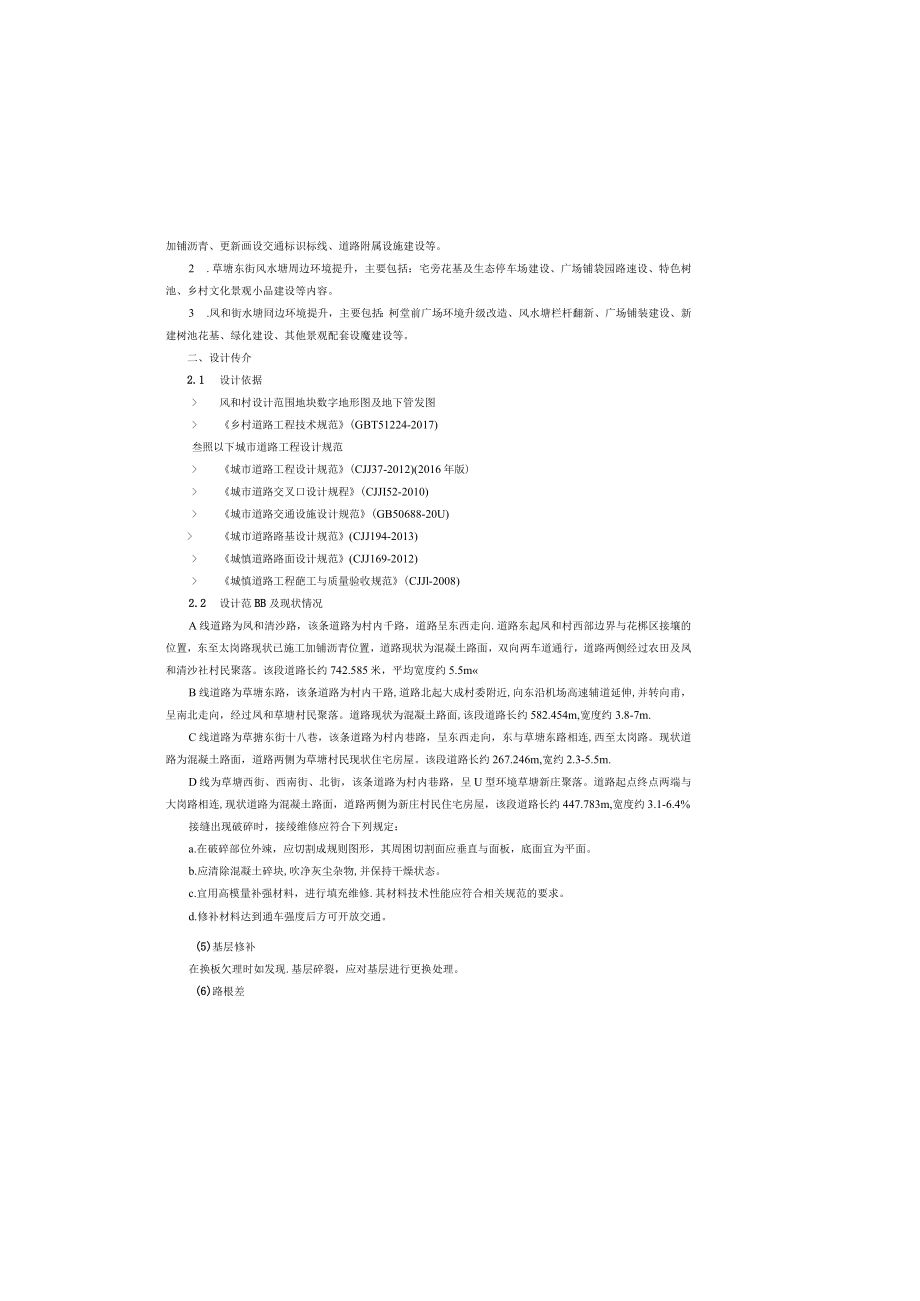

4、的主要包括：L对总长约1.4公里的清沙路、草塘东街进行升级改造。主要包括：路面病害处理、路面检查井提升.路面加铺沥青、更新画设交通标识标线、道路附属设施建设等。2 .草塘东街风水塘周边环境提升，主要包括：宅旁花基及生态停车场建设、广场铺袋园路速设、特色树池、乡村文化景观小品建设等内容。3 .凤和街水塘冏边环境提升，主要包括：柯堂前广场环境升级改造、风水塘栏杆翻新、广场铺装建设、新建树池花基、绿化建设、其他景观配套设魔建设等。二、设计传介2.1 设计依据 风和村设计范围地块数字地形图及地下管发图 乡村道路工程技术规范(GBT51224-2017)叁照以下城市道路工程设计规范 城市道路工程设计规范
5、(CJJ37-2012)(2016年版) 城市道路交叉口设计规程(CJJI52-2010) 城市道路交通设施设计规范(GB50688-20U) 城市道路路基设计规范(CJJ194-2013) 城慎道路路面设计规范(CJJ169-2012) 城慎道路工程葩工与质量验收规范(CJJl-2008)2.2 设计范BB及现状情况A线道路为凤和清沙路，该条道路为村内千路，道路呈东西走向.道路东起凤和村西部边界与花梆区接壤的位置，东至太岗路现状已施工加铺沥青位置，道路现状为混凝土路面，双向两车道通行，道路两侧经过农田及凤和清沙社村民聚落。该段道路长约742.585米，平均宽度约5.5mB线道路为草塘东路，该
6、条道路为村内干路,道路北起大成村委附近,向东沿机场高速辅道延伸,并转向甫，呈南北走向，经过凤和草塘村民聚落。道路现状为混凝土路面,该段道路长约582.454m,宽度约3.8-7m.C线道路为草搪东街十八巷，该条道路为村内巷路，呈东西走向，东与草塘东路相连,西至太岗路。现状道路为混凝土路面，道路两侧为草塘村民现状住宅房屋。该段道路长约267.246m,宽约2.3-5.5m.D线为草塘西街、西南街、北街，该条道路为村内巷路，呈U型环境草塘新庄聚落。道路起点终点两端与大岗路相连,现状道路为混凝土路面，道路两侧为新庄村民住宅房屋，该段道路长约447.783m,宽度约3.1-6.4%接缝出现破碎时，接绫

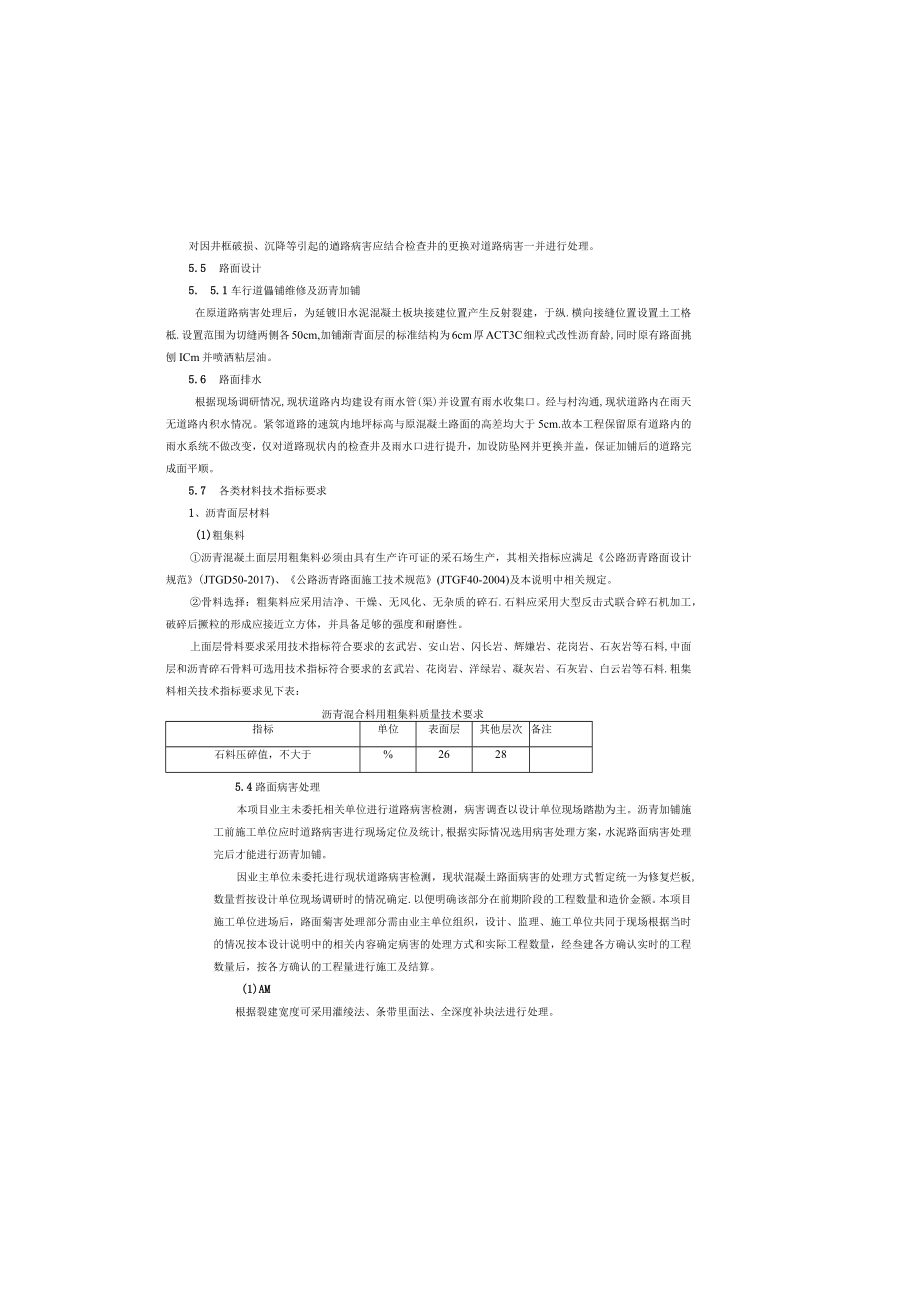

7、维修应符合下列规定：a.在破碎部位外竦，应切割成规则图形，其周困切割面应垂直与面板，底面宜为平面。b.应清除混凝土碎块,吹净灰尘杂物,并保持干燥状态。c.宜用高模量补强材料，进行填充维修.其材料技术性能应符合相关规范的要求。d.修补材料达到通车强度后方可开放交通。(5)基层修补在换板欠理时如发现.基层碎裂，应对基层进行更换处理。(6)路根差对因井框破损、沉降等引起的遒路病害应结合检查井的更换对道路病害一并进行处理。5.5 路面设计5. 5.1车行道儡铺维修及沥青加铺在原道路病害处理后，为延镀旧水泥混凝土板块接建位置产生反射裂建，于纵.横向接缝位置设置土工格柢.设置范围为切缝两侧各50cm,加铺
8、渐青面层的标准结构为6cm厚ACT3C细粒式改性沥育龄,同时原有路面挑刨ICm并喷洒粘层油。5.6 路面排水根据现场调研情况,现状道路内均建设有雨水管(渠)并设置有雨水收集口。经与村沟通,现状道路内在雨天无道路内积水情况。紧邻道路的速筑内地坪标高与原混凝土路面的高差均大于5cm.故本工程保留原有道路内的雨水系统不做改变，仅对道路现状内的检查井及雨水口进行提升，加设防坠网并更换并盖，保证加铺后的道路完成面平顺。5.7 各类材料技术指标要求1、沥青面层材料(1)粗集料沥青混凝土面层用粗集料必须由具有生产许可证的采石场生产，其相关指标应满足公路沥青路面设计规范(JTGD50-2017)、公路沥青路面
9、施工技术规范(JTGF40-2004)及本说明中相关规定。骨料选择：粗集料应采用洁净、干燥、无风化、无杂质的碎石.石料应采用大型反击式联合碎石机加工，破碎后撅粒的形成应接近立方体，并具备足够的强度和耐磨性。上面层骨料要求采用技术指标符合要求的玄武岩、安山岩、闪长岩、辉嫌岩、花岗岩、石灰岩等石料,中面层和沥青碎石骨料可选用技术指标符合要求的玄武岩、花岗岩、洋绿岩、凝灰岩、石灰岩、白云岩等石料.粗集料相关技术指标要求见下表：沥青混合料用粗集料质量技术要求指标单位表面层其他层次备注石料压碎值，不大于%26285.4路面病害处理本项目业主未委托相关单位进行道路病害检测，病害调查以设计单位现场踏勘为主。
10、沥青加铺施工前施工单位应时道路病害进行现场定位及统计,根据实际情况选用病害处理方案，水泥路面病害处理完后才能进行沥青加铺。因业主单位未委托进行现状道路病害检测，现状混凝土路面病害的处理方式暂定统一为修复烂板,数量哲按设计单位现场调研时的情况确定.以便明确该部分在前期阶段的工程数量和造价金额。本项目施工单位进场后，路面菊害处理部分需由业主单位组织，设计、监理、施工单位共同于现场根据当时的情况按本设计说明中的相关内容确定病害的处理方式和实际工程数量，经叁建各方确认实时的工程数量后，按各方确认的工程量进行施工及结算。(1)AM根据裂建宽度可采用灌绫法、条带里面法、全深度补块法进行处理。裂筑宽度LW3
11、mm时可采用沥青灌筑：裂缝宽度3mmL15mm时,采用全深度补块法(设置传力杆法)处理。(2)边角剥落对与板边、板角的修补应按破裂面的大小确定切割范围,做补块处理,且佟复纵向边不能位于车轮轨迹上。(3)交叉裂鳗和破碎板处理当裂崖将板分成三块或三块以上时，应按换扳法进行处理.(4)接能病害处理接缝填料损坏维修，应符合下列规定：a.接绫中的旧填经料和杂物，应予以清除，并将建内灰尘吹净。b.在服健修理时，应先将热沥青涂刷线壁，再将接板压入缝内.对接板接头及接板与传力杆之间的间隙，必须用沥青或其他填统科填实抹平。上部用嵌条的应及时嵌入嵌建条。c.用加热式填料修补时，必须将煨绫料加热至灌入温度。宜用嵌缝
12、机熄灌，填统料应与绫壁粘结良好和填灌饱满。在气温较低季节施工时，应先用喷灯将接缝预热。d.用常温式填筑料修补时,除无需加热外其他施工方法与加热式填料相同。e.康绕料的技术要求与施工质量聆收标准应符合相关规范的规定。纵向接缝张开维修，应符合下列规定：a.当相邻车道面板横向位移，纵向接缝张开宽度在IOnnl以下时，宜采用聚氯乙烯胶昵、镰油类填缝料和橡胶砺青等加热施工式填缝料，其方法参照上述要求执行。b.当相邻车道板横向位移，纵向接缝张口宽度在Ionln以上时，宜采取聚氨酯类常温施工式填缝料进行维修。维修前应清除殴内杂物和灰尘。应按材料配合比配制填缓料。宜采用挤压枪注入填料。填经料固化后，方可开放交
13、通.c当纵向接绫宽度张口宽度在15皿以上时，采用沥青砂填绫。2.36659575v9085、1001. 18356550v90751000.615、30306060840.35、2083015、450. 15(Tlo0、10OxIO0.07505050、5石屑石屑应是采石场破碎石料时通过4.75m或2.36的筛下部分，采石场在生产石屑的过程中应具备抽吸设备,壮绝厦盖层或夹层的泥土混入石料中。沥Ir混合料用石及规格规格公称粒径()水洗漆遭过各停孔的质量百分率(%)9.54.752.361.180.60.30.150.075S1505100901006090407520-5574022O010(3
14、)矿龄渐青混凝土用矿粉必须采用石友岩或岩浆岩中的强基性岩石等惜水性石料经磨细得到的矿粉,原石料中的泥土杂质应除净。矿粉应干燥、洁净、不成团块,能自由地从矿粉仓流出。若需利用祥和机回收粉尘,其掺入比例不得大于矿粉总量的25%,且温合后矿粉的塑性指数不得大于4心沥青混合料用矿粒质量技术要求项目单位指标要求备注表现密度，不小于tm32.5含水量，不大于%1粒度范SI0.6mm%100粒度范围V0.15mm%90100粒度范围V0.075M%75100外观一无团粒结块亲水系数一1塑性系数一4(4)沥青沥青面层各层均应采用符合“道路石油沥青技术要求”的沥青。沥青指标应符合公路浙青路面施工技术规范(JTGF40-2004).并质沥育本项目基质沥青选用AH-70号沥青，其指标符合下表规定。洛杉矶磨耗损失，不大于%2830表现相对密度，不小于一2.62.5吸水率，不大于%2.03.0坚固性，不大于%1212针片状颗粒含量，不大于%1015水洗法VO.075颗粒含量,不大于%11软石含量,不大于%35磨光值PSV,不小于2与沥青粘附性，不小于具有一定数量破碎面颗粒的含量OOO（2）如集料沥青混凝土路面的细条料可采用天然砂或石屑
