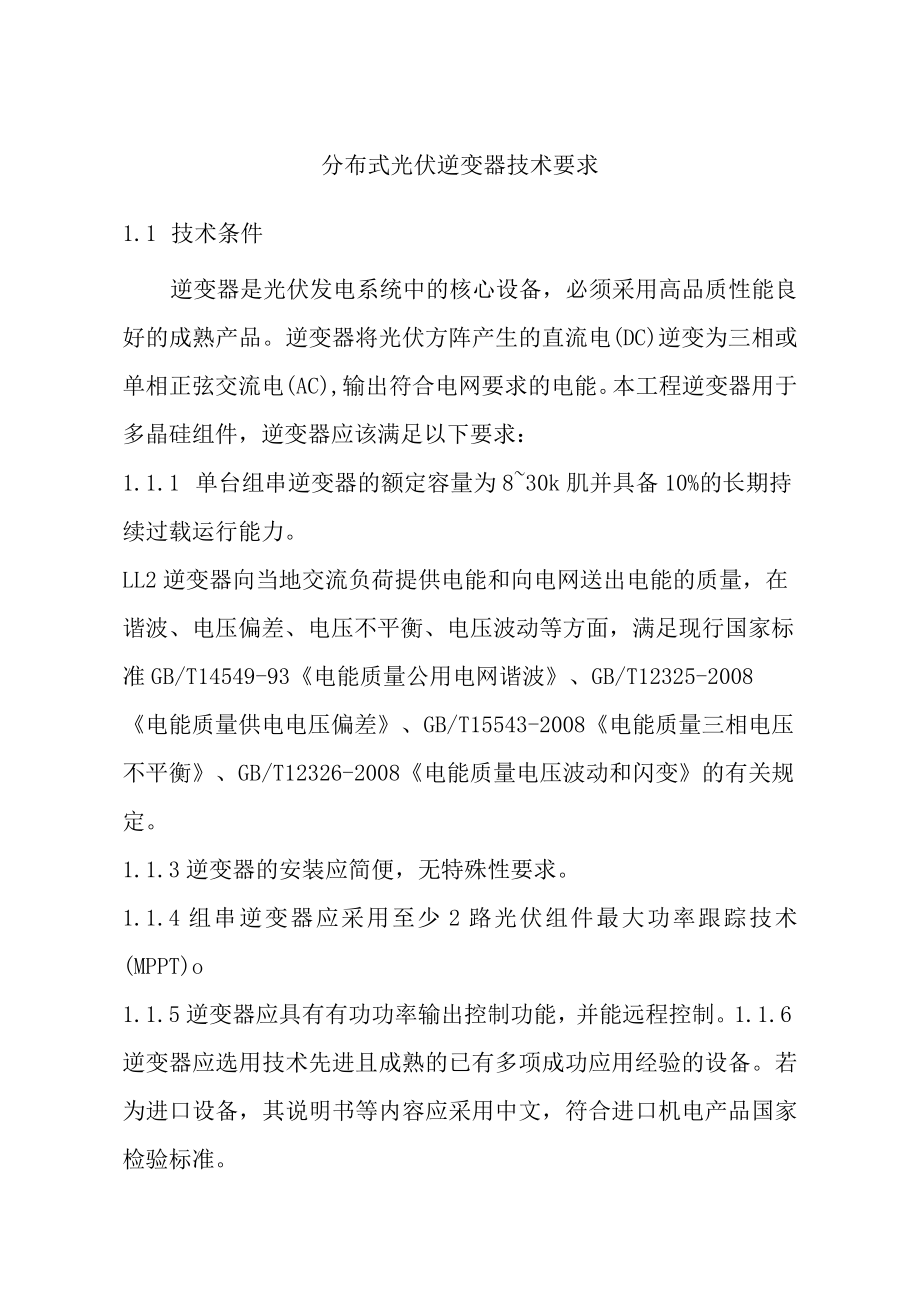

分布式光伏逆变器技术要求.docx_第1页
第1页 / 共11页

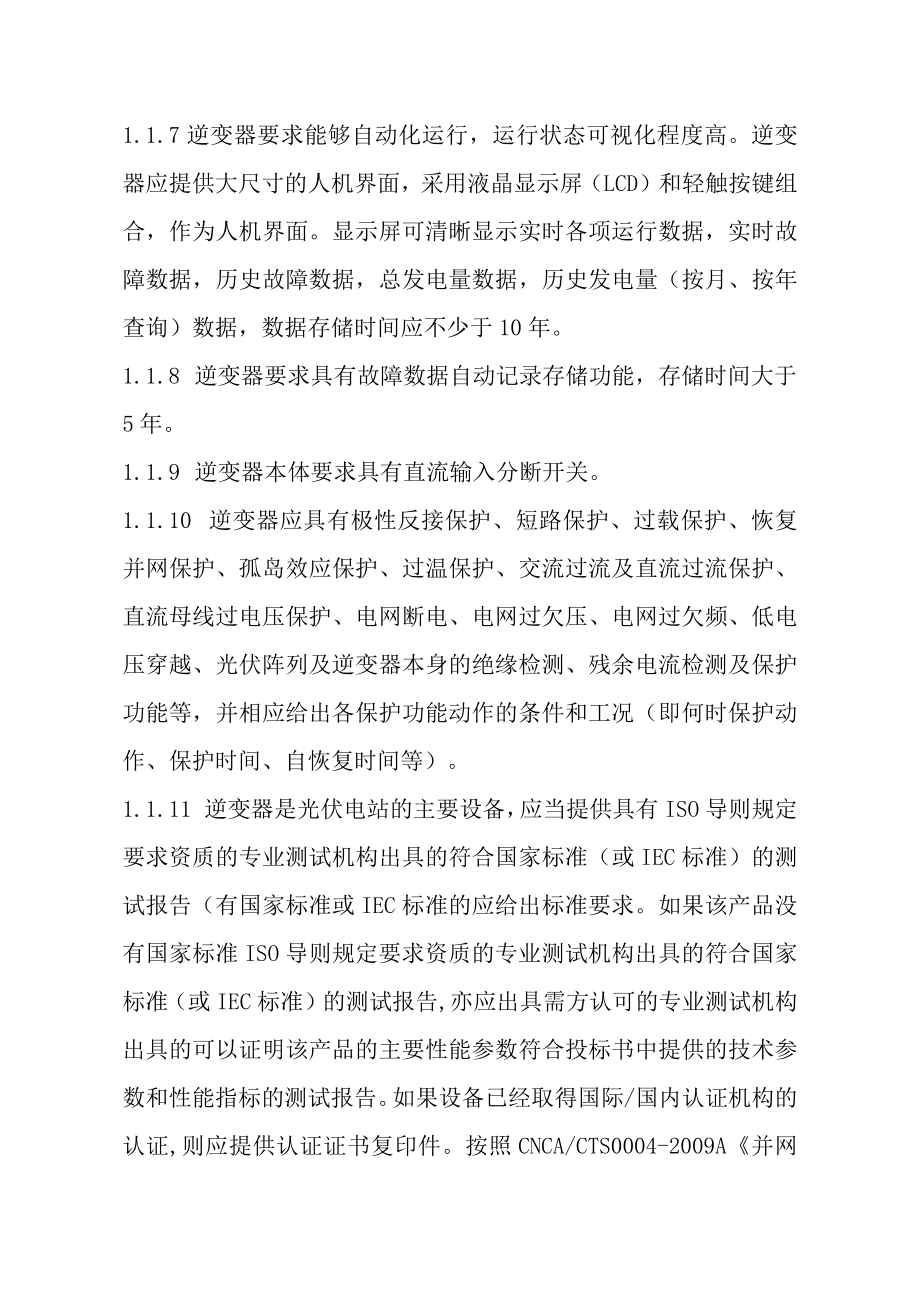

分布式光伏逆变器技术要求.docx_第2页
第2页 / 共11页

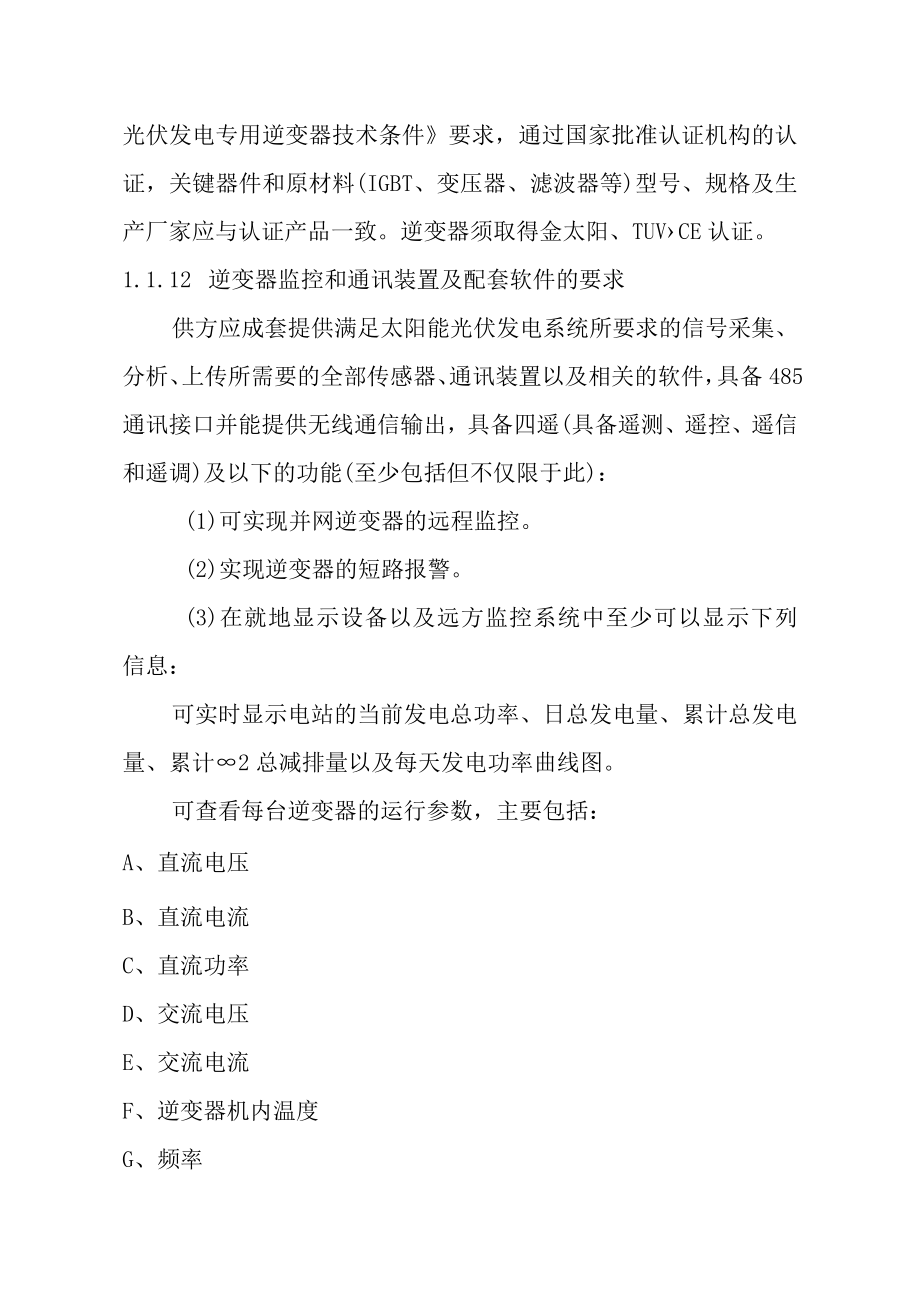

分布式光伏逆变器技术要求.docx_第3页
第3页 / 共11页
分布式光伏逆变器技术要求.docx_第4页
第4页 / 共11页
分布式光伏逆变器技术要求.docx_第5页
第5页 / 共11页
分布式光伏逆变器技术要求.docx_第6页
第6页 / 共11页
分布式光伏逆变器技术要求.docx_第7页
第7页 / 共11页
分布式光伏逆变器技术要求.docx_第8页
第8页 / 共11页
分布式光伏逆变器技术要求.docx_第9页
第9页 / 共11页
分布式光伏逆变器技术要求.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《分布式光伏逆变器技术要求.docx》由会员分享,可在线阅读,更多相关《分布式光伏逆变器技术要求.docx(11页珍藏版)》请在第壹文秘上搜索。

1、分布式光伏逆变器技术要求1.1 技术条件逆变器是光伏发电系统中的核心设备,必须采用高品质性能良好的成熟产品。逆变器将光伏方阵产生的直流电(DC)逆变为三相或单相正弦交流电(AC),输出符合电网要求的电能。本工程逆变器用于多晶硅组件,逆变器应该满足以下要求:1.1.1 单台组串逆变器的额定容量为830k肌并具备10%的长期持续过载运行能力。LL2逆变器向当地交流负荷提供电能和向电网送出电能的质量,在谐波、电压偏差、电压不平衡、电压波动等方面,满足现行国家标准GB/T14549-93电能质量公用电网谐波、GB/T12325-2008电能质量供电电压偏差、GB/T15543-2008电能质量三相电压

2、不平衡、GB/T12326-2008电能质量电压波动和闪变的有关规定。1.1.3逆变器的安装应简便,无特殊性要求。1.1.4组串逆变器应采用至少2路光伏组件最大功率跟踪技术(MPPT)o1.1.5逆变器应具有有功功率输出控制功能,并能远程控制。1.1.6逆变器应选用技术先进且成熟的已有多项成功应用经验的设备。若为进口设备,其说明书等内容应采用中文,符合进口机电产品国家检验标准。1.1.7逆变器要求能够自动化运行,运行状态可视化程度高。逆变器应提供大尺寸的人机界面,采用液晶显示屏(LCD)和轻触按键组合,作为人机界面。显示屏可清晰显示实时各项运行数据,实时故障数据,历史故障数据,总发电量数据,历

3、史发电量(按月、按年查询)数据,数据存储时间应不少于10年。1.1.8 逆变器要求具有故障数据自动记录存储功能,存储时间大于5年。1.1.9 逆变器本体要求具有直流输入分断开关。1.1.10 逆变器应具有极性反接保护、短路保护、过载保护、恢复并网保护、孤岛效应保护、过温保护、交流过流及直流过流保护、直流母线过电压保护、电网断电、电网过欠压、电网过欠频、低电压穿越、光伏阵列及逆变器本身的绝缘检测、残余电流检测及保护功能等,并相应给出各保护功能动作的条件和工况(即何时保护动作、保护时间、自恢复时间等)。1.1.11 逆变器是光伏电站的主要设备,应当提供具有ISO导则规定要求资质的专业测试机构出具的

4、符合国家标准(或IEC标准)的测试报告(有国家标准或IEC标准的应给出标准要求。如果该产品没有国家标准ISO导则规定要求资质的专业测试机构出具的符合国家标准(或IEC标准)的测试报告,亦应出具需方认可的专业测试机构出具的可以证明该产品的主要性能参数符合投标书中提供的技术参数和性能指标的测试报告。如果设备已经取得国际/国内认证机构的认证,则应提供认证证书复印件。按照CNCA/CTS0004-2009A并网光伏发电专用逆变器技术条件要求,通过国家批准认证机构的认证,关键器件和原材料(IGBT、变压器、滤波器等)型号、规格及生产厂家应与认证产品一致。逆变器须取得金太阳、TUVCE认证。1.1.12

5、逆变器监控和通讯装置及配套软件的要求供方应成套提供满足太阳能光伏发电系统所要求的信号采集、分析、上传所需要的全部传感器、通讯装置以及相关的软件,具备485通讯接口并能提供无线通信输出,具备四遥(具备遥测、遥控、遥信和遥调)及以下的功能(至少包括但不仅限于此):(1)可实现并网逆变器的远程监控。(2)实现逆变器的短路报警。(3)在就地显示设备以及远方监控系统中至少可以显示下列信息:可实时显示电站的当前发电总功率、日总发电量、累计总发电量、累计2总减排量以及每天发电功率曲线图。可查看每台逆变器的运行参数,主要包括:A、直流电压B、直流电流C、直流功率D、交流电压E、交流电流F、逆变器机内温度G、频

6、率H、功率因数I、当前发电功率J、日发电量K、累计发电量L、累计CO2减排量M、每天发电功率曲线图监控所有逆变器的运行状态,设备出现故障报警,可查看故障原因及故障时间,监控的故障信息至少应包括以下内容:A、电网电压过高;B、电网电压过低;C、电网频率过高;D、电网频率过低;E、直流电压过高;F、直流电压过低;G、逆变器过载;H、逆变器过热;I、逆变器短路;J、散热器过热;K、逆变器孤岛;M、通讯失败;N、逆变器故障;0、逆变器直流输入侧正(负)极接地;P、交流输出侧接地等。(5)要求最短每隔15分钟存储一次电站所有运行数据。故障数据需要实时存储。(6)要求能够分别以日、月、年为单位记录和存储数

7、据、运行事件、警告、故障信息等。并且至少可以连续存储10年以上的逆变器所有的运行数据和所有的故障纪录。(7)具有计算机上显示的运行监控软件,可通过计算机显示、下载存储数据,以及进行对逆变器的参数调整和控制。系统运行数据可以以电子表格的形式存储,并可以图表的形式显示电站的运行情况。(8)就地监控设备在电网需要停电的时候应能接收来自于电站监控系统的远方指令。供方提供逆变器监控系统应具备对外的数据接口,即招标人可以通过总线通讯方式,在全站监控系统上异地实时查看整个电源系统的实时运行数据、环境数据以及历史数据和故障数据等(通讯协议口为RS485,规约为MOdUbUS-RTU)。1.1.13组串型逆变器

8、全年平均效率大于97%,逆变器在质保期内全年在线时间大于99%,逆变器厂家需进行效率承诺。逆变器质保时间以商务合同为准。1.2性能要求1.2.1组串逆变器序号名称招标方要求值投标方保证值逆变器型号1逆变器功率830kW(1)逆变器额定输出功率830kW(2)逆变器最大输入功率1.1(830kW)2逆变器效率(1)最高转换效率298%(2)*欧洲效率(加权平均效率)97.8%序号名称招标方要求值投标方保证值(3)10%额定交流功率时290%3逆变器输入参数(1)最高输入电压DC1000V(2)MPPT电压范围(3)最大直流输入电流(4)直流侧输入回路数6路4逆变器输出参数(1)额定输出电压(3)

9、输出频率要求49.5-50.5Hz(4)功率因数0.8超前-0.8滞后(5)最大交流输出电流(6)总电流波形畸变率3%5电气绝缘序号名称招标方要求值投标方保证值(1)直流输入对地C2000V,1分钟6防雷能力(1)标称放电电流In(820s)20kA(2)最大放电电流Imax(820s)40kA(3)电压保护水平UplkV(4)残压7防护等级IP658噪音29dB9平均无故障时间210年10要求的电网形式TN-C或TN-S11逆变器功率损耗(1)工作损耗100W序号名称招标方要求值投标方保证值(2)待机损耗/夜间功耗1W12隔离变压器(有/无)无13接地点故障检测(有/无)有14保护功能(1)

10、iW呆护(有/无)有(2)反极性保护(有/无)有(3)过电压保护(有/无)有(4)孤岛保护和低电压穿越功能有(5)其它保护(请说明)15工作环境温度范围-25C60C16相对湿度0100%(无凝露)17满功率运行的最高海拔高度3000米无需降容序号名称招标方要求值投标方保证值18散热方式19重量20尺寸(宽义高义深)L3经济要求(主要指能耗等)见上表招标方要求值L4结构要求1、逆变器采取壁挂式安装,防护等级IP65;2、逆变器自身配套相应挂板,挂板便于安装且牢固;3、机壳涂层表面平整光滑,漆面匀称,无剥落、锈蚀及裂痕等缺陷;4、逆变器本身具有自然冷却散热方式,以便保持最低损耗;5、显示界面具有

11、按键功能,工作人员可随时翻看所需运行数据;6、逆变器镶有设备的铭牌。7、组串逆变器进出线采用下进下出的引线及连接线方式。逆变器应预留足够的接线端子、接线空间。组串逆变器6路正负输入端子均配置MC4插头光伏连接器,MC4插头光伏连接器应满足PVl-F-1x4电缆接入,光伏连接器应防紫外线、防臭氧、防潮,插合时的防护等级不低于IP67。到货装置除配备逆变器侧MC4插头外,应同时配备同等数量的电缆侧对应公母MC4光伏连接器。组串逆变器出线口及端子应满足YJY-0.6/1,4xlOmm2和YJHLV-0.6/1,4x16mm2电缆接入。1. 5配供驱动机要求设备为自供电。L6设备材质要求逆变器外壳采用冷轧钢板2.Omm或,能够满足使用环境的其他材质。1.7仪表和控制要求智能型,具备远程监控。1. 8安装调试要求按照第11部分技术服务和联络部分内容。1.9其它要求(噪音)1、逆变器必须在满足当地气候条件下能正常工作运行。2、噪音水平(dB):小于30dB(检测点与设备水平距离Im处测量)
