1、化工企业基本电工知识一、基本的电气知识1 .欧姆定律：流过电阻R的电流I与两端的电压U成正比。其数学表达式：U=R*I2 .全电路欧姆定律：全电路是指单回路，若单回路中电源的电动势为E,内阻为r,负载电阻为R,则电流等于电动势被回路的全部电阻所除。其数学表达式为：I=E(R+r)03 .基尔霍夫定律：电流定律：在任何一瞬间，流进节点的所有电流之和等于从它流出的所有电流之和。电压定律：沿任何一回路循环一周，各段电压的代数和为零。4 .电阻的串、并联：串联：电阻一个接一个连成一串时,称为串联。其特点是各电阻流过的电流相同。串联电阻的等效电阻R为各电阻之和。R=R1+R2+R3+Rn并联：各电阻的一

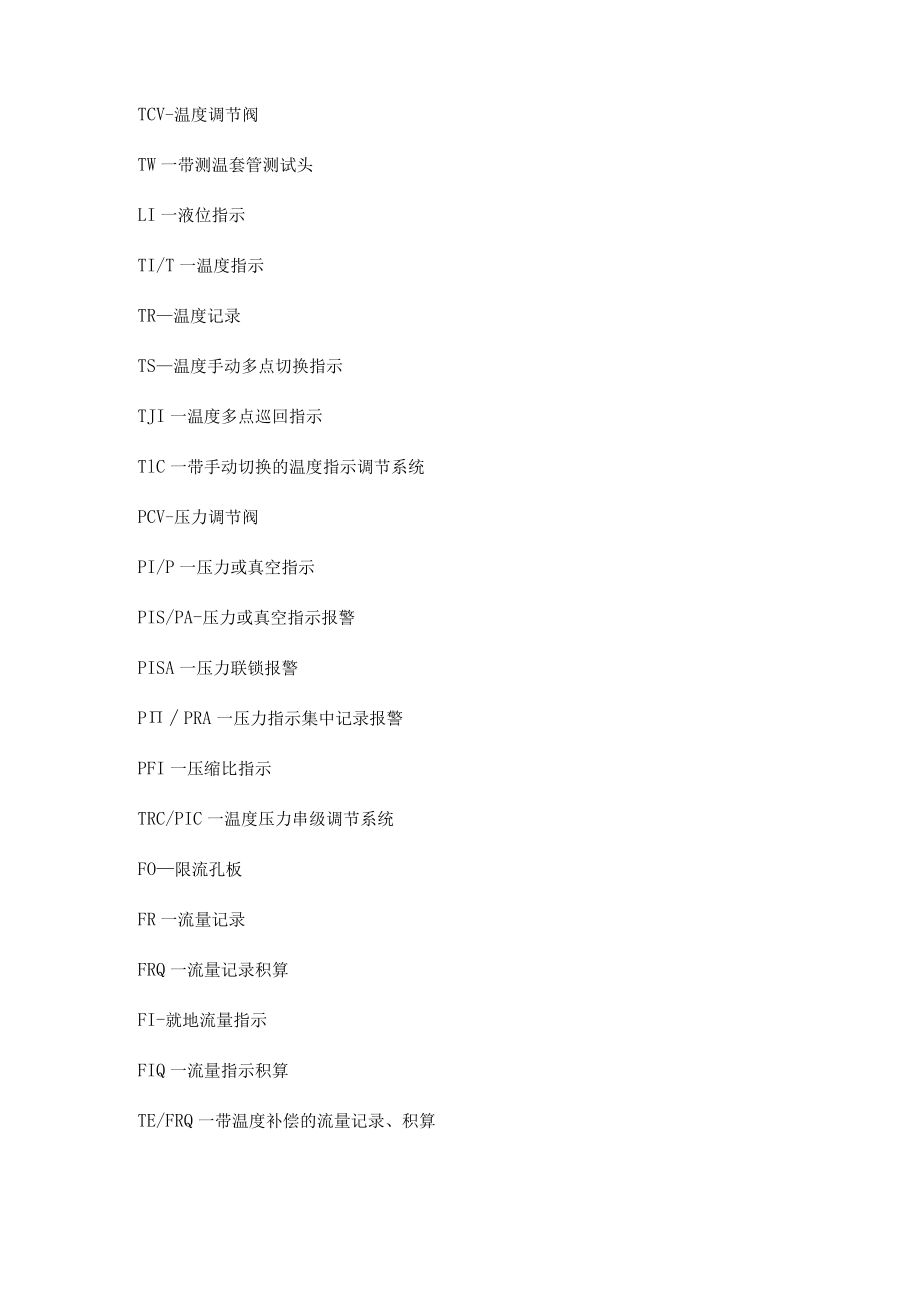

2、端连在一起，另一端也连在一起，称为并联。其特点是各电阻受到同一电压。并联的等效电阻的倒数等于各电阻倒数之和。lR=lRl+lR2+lR3+o+lRn二、三相异步电动机变频调速的工作原理三相异步电动机由定子绕组所产生的同步旋转磁场的转速为:n=60fP转/分。其中f为交流电的频率,P为绕组的极对数。实际上电机以比n略有差异的转速n(nn)旋转,n=(l-s)60fp,故称为异步电动机。一、自控工艺流程图的阅读和理解1、符号及意义TCV-温度调节阀TW一带测温套管测试头LI一液位指示TI/T一温度指示TR温度记录TS温度手动多点切换指示TJI一温度多点巡回指示TlC一带手动切换的温度指示调节系统P
3、CV-压力调节阀PI/P一压力或真空指示PIS/PA-压力或真空指示报警PISA一压力联锁报警PPRA一压力指示集中记录报警PFI一压缩比指示TRC/PIC一温度压力串级调节系统FO限流孔板FR一流量记录FRQ一流量记录积算FI-就地流量指示FIQ一流量指示积算TE/FRQ一带温度补偿的流量记录、积算LCV一液位调节阀FQ一流量积算LILXTVR-电视监视液位计2、搞清楚各个点之间的关系：如LV液位调节阀的调节量是受LT液位变送器测量结果控制。二、一些DCS常见故障的处理1、报警故障：DCS控制系统一些点设有报警信号，处理报警信号时要分清楚报警类别，如：罐里没有液位，造成液位低报，现在要分析低
4、报的原因，进液阀没动作，调节关系值设定不好，液位变送器测量不准，还是液量太小等因素，按检查的结果具体处理。2、操作站死机：激活操作站就行了。3、接线端松动：定期紧固螺丝。第三单元、数字万用表和信号发生器的使用数字万用表的使用L数字万用表的位数确定：常见数字万用表有31/2位、32/3位、33/4位、41/2位等等，一般31/2位至41/2位数字万用表是便携式，51/2位以上为台式。31/2位显示值从OOOO至1999,32/3位显示值从0000至2999,33/4位显示值从0000至3999。2 .数字万用表的分辨率：分辨率式数字万用表末位一个数字所代表的物理量值;分辨率随量程的增大而成比例增
5、大。例如：DT-930-F直流电压200mV档的分辨率为10V,而2V档的分辨率为IoOHV。3 .自动量程转换的特点：一些中高档的数字万用表在测量时能够自动转换量程,使测量误差减小，使用很方便。但每次测量都从最大量程开始，逐渐减少到合适量程，当所测量值较小时，读数等待时间较长。4 .数字万用表与指针式万用表比较的特点：准确度高；读数方便；灵敏度高；使用方便；测量范围广；过载保护；测量电压或电流时，对电路状态影响小。5 .怎样测电压：将黑表笔插入“COM”孔中，红表笔插入“V/Q”孔中。把量程开关拨到合适量程位置，表笔与电源或负载并联进行测量；6 .怎样测电流：将黑表笔插入“COM”孔中，红表
6、笔插入“A”孔中（被测电流200mA以下）或插到“10A”插孔中（被测电流在200mA至IOA之间）。先把量程开关拨到合适量程位置，表笔与负载串联进行测量；7 .怎样测电阻：将黑表笔插入“COM”孔中，红表笔插入“V/Q”孔中。把量程开关拨到合适量程位置，表笔与负载并联进行测量；在测量电阻时，确保切断电路电源。低频信号发生器的使用以XD-2型信号发生器说明使用方法：将仪器面板上“输出细调”旋扭逆时针旋到底，接通电源，预热3-5分钟；频率选择：根据所需的频率，将面板上的“频率范围”开关拨至相应的一档，然后用三个“频率调节”旋扭“*0。1”，“*0。0,按照十进制原则调到所需的频率。电压输出：正弦电压由面板上“输出”接线柱上输出。调节“输出细调”旋扭，可使电压表指示某一数值，同时将“输出衰减”开关置于某档位置上（转换“输出衰减”开关时电压表指示不变），此时输出电压幅度为电压指示值在缩小所选“输出衰减”dB值对应的倍数。
