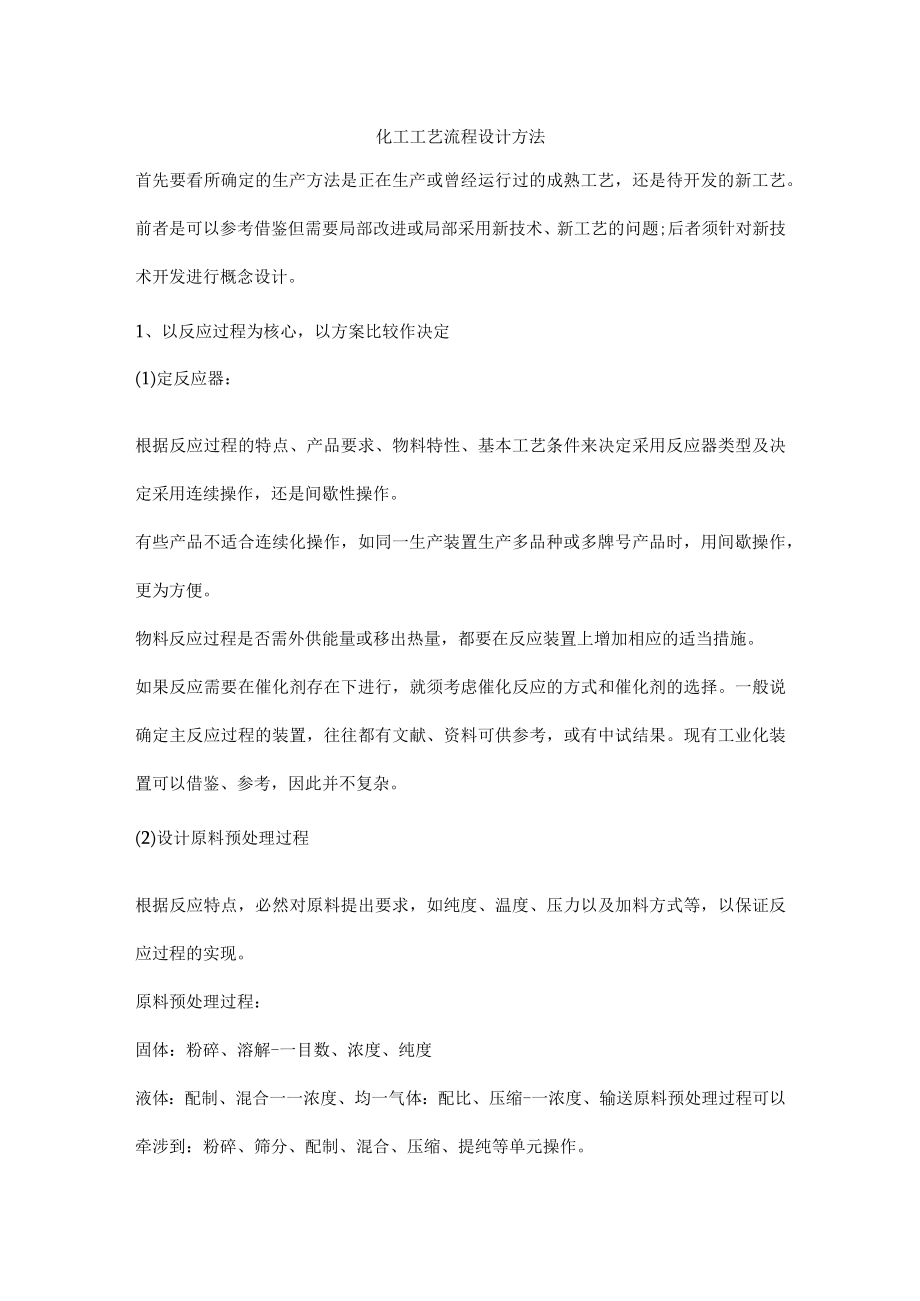

1、化工工艺流程设计方法首先要看所确定的生产方法是正在生产或曾经运行过的成熟工艺，还是待开发的新工艺。前者是可以参考借鉴但需要局部改进或局部采用新技术、新工艺的问题;后者须针对新技术开发进行概念设计。1、以反应过程为核心，以方案比较作决定(1)定反应器：根据反应过程的特点、产品要求、物料特性、基本工艺条件来决定采用反应器类型及决定采用连续操作，还是间歇性操作。有些产品不适合连续化操作，如同一生产装置生产多品种或多牌号产品时，用间歇操作，更为方便。物料反应过程是否需外供能量或移出热量，都要在反应装置上增加相应的适当措施。如果反应需要在催化剂存在下进行，就须考虑催化反应的方式和催化剂的选择。一般说确定

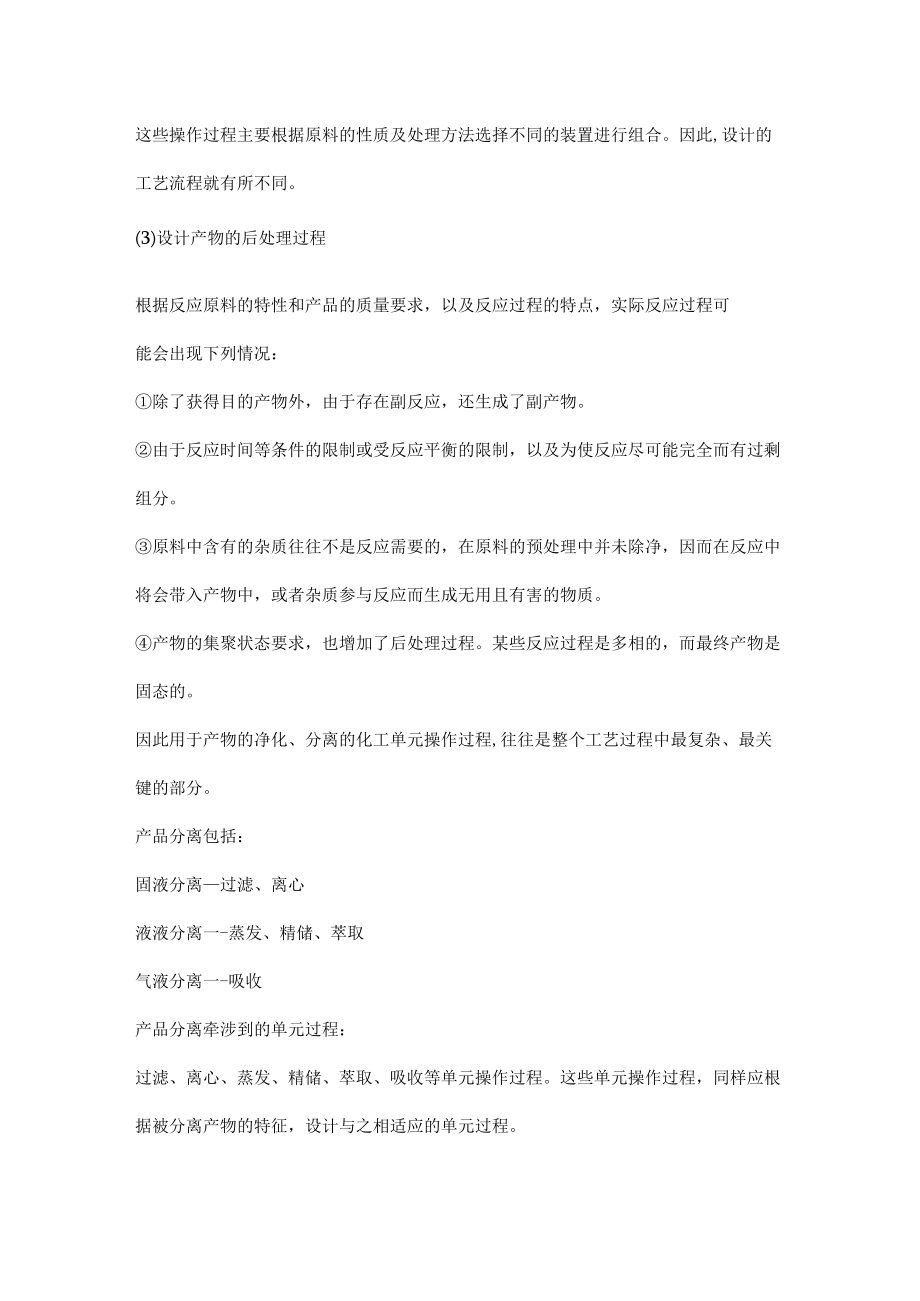

2、主反应过程的装置，往往都有文献、资料可供参考，或有中试结果。现有工业化装置可以借鉴、参考，因此并不复杂。(2)设计原料预处理过程根据反应特点，必然对原料提出要求，如纯度、温度、压力以及加料方式等，以保证反应过程的实现。原料预处理过程：固体：粉碎、溶解-一目数、浓度、纯度液体：配制、混合一一浓度、均一气体：配比、压缩-一浓度、输送原料预处理过程可以牵涉到：粉碎、筛分、配制、混合、压缩、提纯等单元操作。这些操作过程主要根据原料的性质及处理方法选择不同的装置进行组合。因此,设计的工艺流程就有所不同。(3)设计产物的后处理过程根据反应原料的特性和产品的质量要求，以及反应过程的特点，实际反应过程可能会出
3、现下列情况：除了获得目的产物外，由于存在副反应，还生成了副产物。由于反应时间等条件的限制或受反应平衡的限制，以及为使反应尽可能完全而有过剩组分。原料中含有的杂质往往不是反应需要的，在原料的预处理中并未除净，因而在反应中将会带入产物中，或者杂质参与反应而生成无用且有害的物质。产物的集聚状态要求，也增加了后处理过程。某些反应过程是多相的，而最终产物是固态的。因此用于产物的净化、分离的化工单元操作过程,往往是整个工艺过程中最复杂、最关键的部分。产品分离包括：固液分离过滤、离心液液分离一-蒸发、精储、萃取气液分离一-吸收产品分离牵涉到的单元过程：过滤、离心、蒸发、精储、萃取、吸收等单元操作过程。这些单

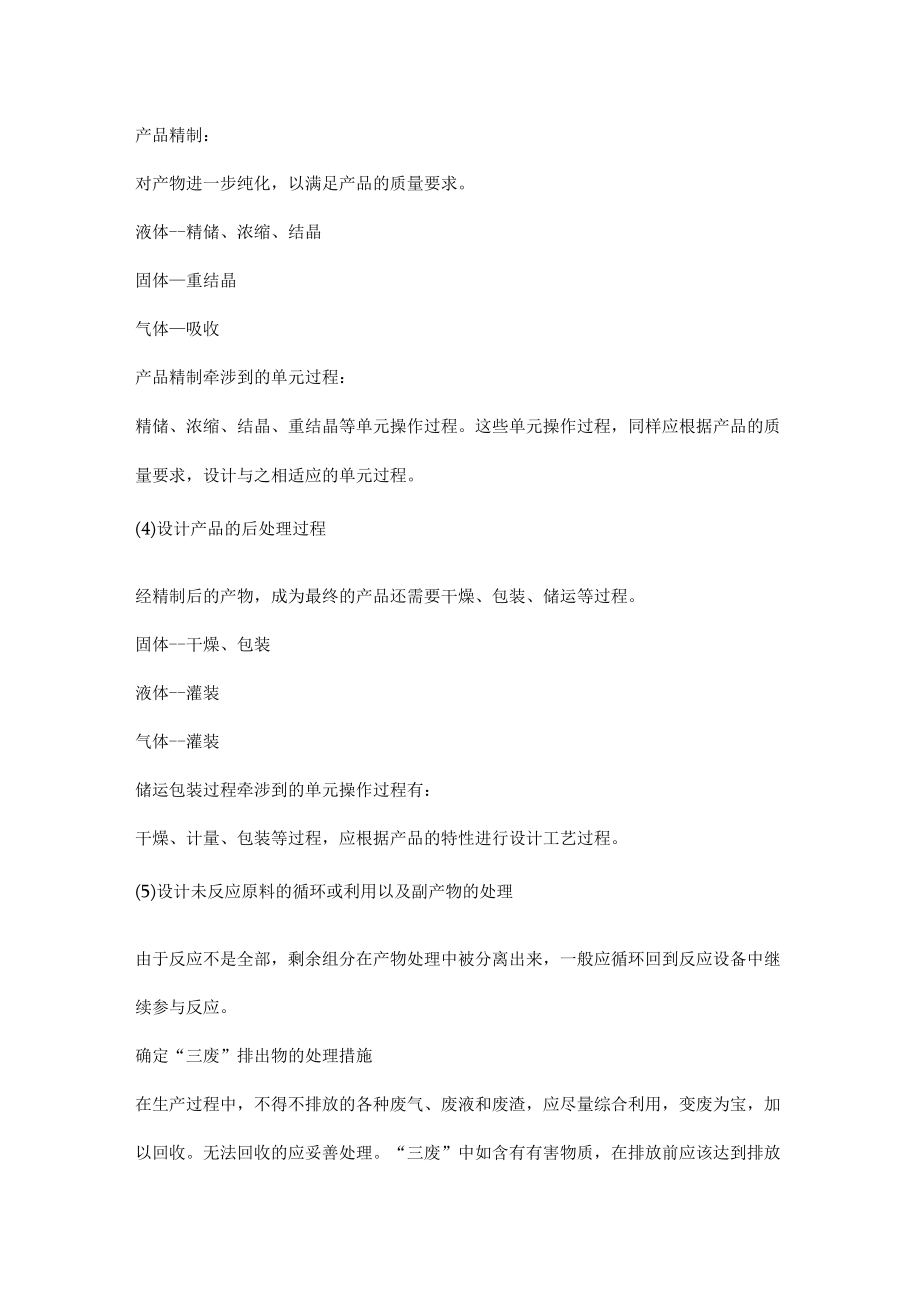

4、元操作过程，同样应根据被分离产物的特征，设计与之相适应的单元过程。产品精制：对产物进一步纯化，以满足产品的质量要求。液体-精储、浓缩、结晶固体重结晶气体吸收产品精制牵涉到的单元过程：精储、浓缩、结晶、重结晶等单元操作过程。这些单元操作过程，同样应根据产品的质量要求，设计与之相适应的单元过程。(4)设计产品的后处理过程经精制后的产物，成为最终的产品还需要干燥、包装、储运等过程。固体-干燥、包装液体-灌装气体-灌装储运包装过程牵涉到的单元操作过程有：干燥、计量、包装等过程，应根据产品的特性进行设计工艺过程。(5)设计未反应原料的循环或利用以及副产物的处理由于反应不是全部，剩余组分在产物处理中被分离
5、出来，一般应循环回到反应设备中继续参与反应。确定“三废”排出物的处理措施在生产过程中，不得不排放的各种废气、废液和废渣，应尽量综合利用，变废为宝，加以回收。无法回收的应妥善处理。“三废”中如含有有害物质，在排放前应该达到排放标准。因此在化工开发和工程设计中必须研究和设计治理方案和流程，要做到“三废”治理与环境保护工程、“三废”治理工艺与主产品工艺同时设计、同时施工，而且同时投产运行。按照国家有关规定，如果污染问题不解决，是不允许投产的。(7)确定公用工程的配套措施在生产工艺流程中必须使用的工艺用水(包括作为原料的软水、冷却水、溶剂用水以及洗涤用水等)、蒸汽(原料用汽、加热用汽、动力用汽及其他用
6、汽等)、压缩空气、氮气等以及冷冻、真空都是工艺中要考虑的配套设施。至于生产用电、上下水、空调、采暖通气都是应与其他专业密切配合的。(8)确定操作条件和控制方案一个完善的工艺设计除了工艺流程等以外，还应把投产后的操作条件确定下来，这也是设计要求。这些条件包括整个流程中各个单元设备的物料流量(投料量)、组成、温度压力等，并且提出控制方案(与仪表控制专业密切配合)以确保能稳定地生产出合格产品来。(9)制定切实可靠的安全生产措施在工艺设计中要考虑到开停车、长期运转和检修过程中可能存在各种不安全因素,根据生产过程中物料性质和生产特点，在工艺流程和装置中，除设备材质和结构的安全措施外，在流程中应在适宜部位
7、上设置事故槽、安全阀、放空管、安全水封、防爆板、阻水栓等以保证安全生产。(10)保温、防腐的设计这是在工艺流程设计中的最后一项工作，也是施工安装时最后一道工序。流程中应根据介质的温度、特性和状态以及周围环境状况决定管道和设备是否需要保温和防腐。2、以方案比较作决定工业生产中，一个过程往往可以有多种方法来实现，例如液固混合物的分离，可以用离心、沉降、压缩和真空过滤等方法；含湿固体的干燥，可以用气流、双锥、滚筒、箱式、沸腾等干燥方法，这些也都需要进行方案比较，因地制宜地选择一种最佳工程方案。一个优秀的工程设计要在多种方案的比较中才能产生。进行方案比较首先要明确判据，工程上常用的判据有产物收率、原材料单耗、能量单耗、产品成本、工程投资等。此外，也要考虑环保、安全、占地面积等因素。进行方案比较的基本前提是保持原始信息不变。过程操作参数如温度、压力、流速、流量等原始信息，设计者是不能变更的。设计者只能采用各种工程手段和方法，保证实现工艺规定的操作参数。
