《化工泵的选用问题注意.docx》由会员分享，可在线阅读，更多相关《化工泵的选用问题注意.docx（5页珍藏版）》请在第壹文秘上搜索。

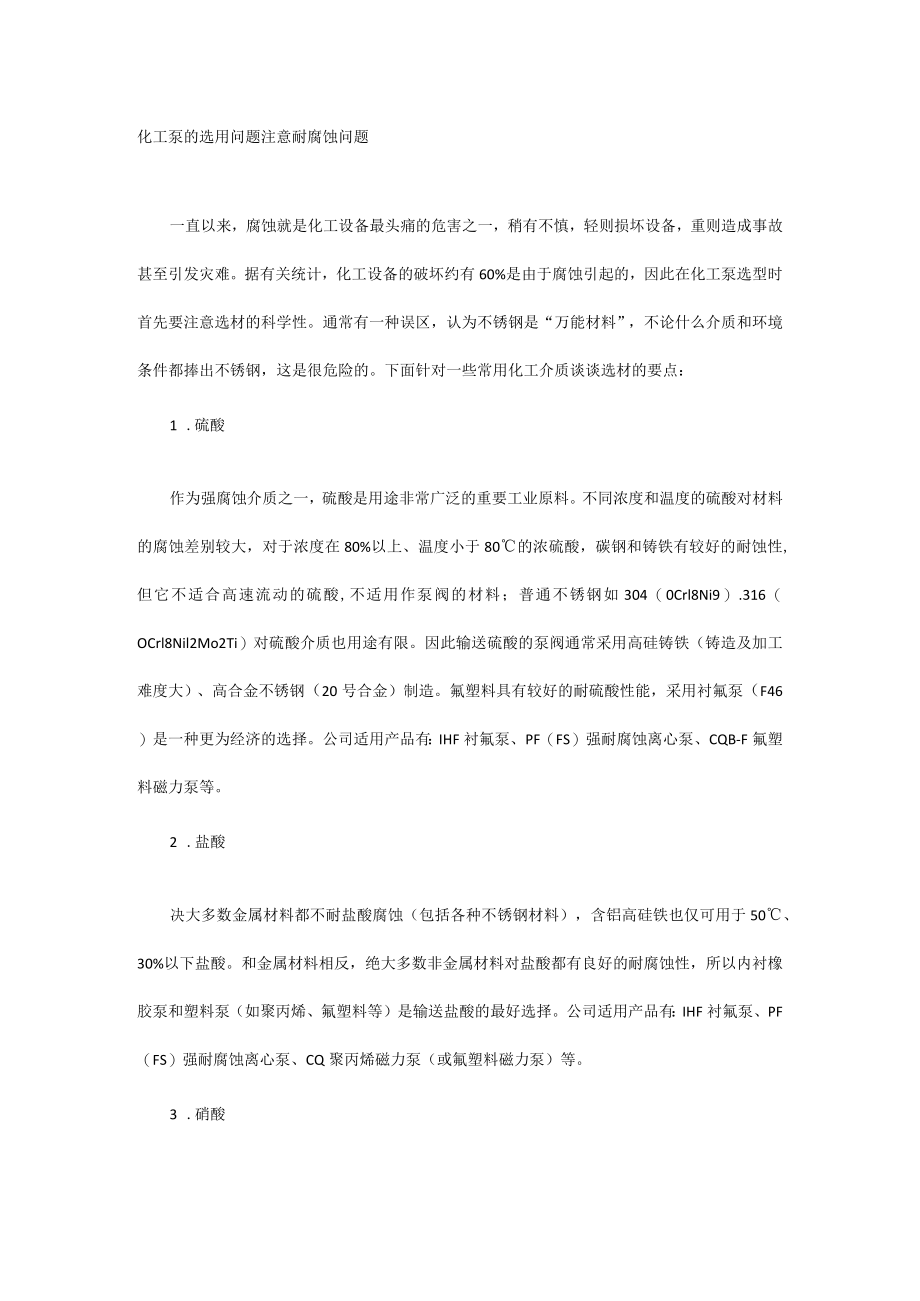

1、化工泵的选用问题注意耐腐蚀问题一直以来，腐蚀就是化工设备最头痛的危害之一，稍有不慎，轻则损坏设备，重则造成事故甚至引发灾难。据有关统计，化工设备的破坏约有60%是由于腐蚀引起的，因此在化工泵选型时首先要注意选材的科学性。通常有一种误区，认为不锈钢是“万能材料”，不论什么介质和环境条件都捧出不锈钢，这是很危险的。下面针对一些常用化工介质谈谈选材的要点：1 .硫酸作为强腐蚀介质之一，硫酸是用途非常广泛的重要工业原料。不同浓度和温度的硫酸对材料的腐蚀差别较大，对于浓度在80%以上、温度小于80的浓硫酸，碳钢和铸铁有较好的耐蚀性,但它不适合高速流动的硫酸,不适用作泵阀的材料；普通不锈钢如304（0Cr
2、l8Ni9）.316（OCrl8Nil2Mo2Ti）对硫酸介质也用途有限。因此输送硫酸的泵阀通常采用高硅铸铁（铸造及加工难度大）、高合金不锈钢（20号合金）制造。氟塑料具有较好的耐硫酸性能，采用衬氟泵（F46）是一种更为经济的选择。公司适用产品有：IHF衬氟泵、PF（FS）强耐腐蚀离心泵、CQB-F氟塑料磁力泵等。2 .盐酸决大多数金属材料都不耐盐酸腐蚀（包括各种不锈钢材料），含铝高硅铁也仅可用于50、30%以下盐酸。和金属材料相反，绝大多数非金属材料对盐酸都有良好的耐腐蚀性，所以内衬橡胶泵和塑料泵（如聚丙烯、氟塑料等）是输送盐酸的最好选择。公司适用产品有：IHF衬氟泵、PF（FS）强耐腐蚀离

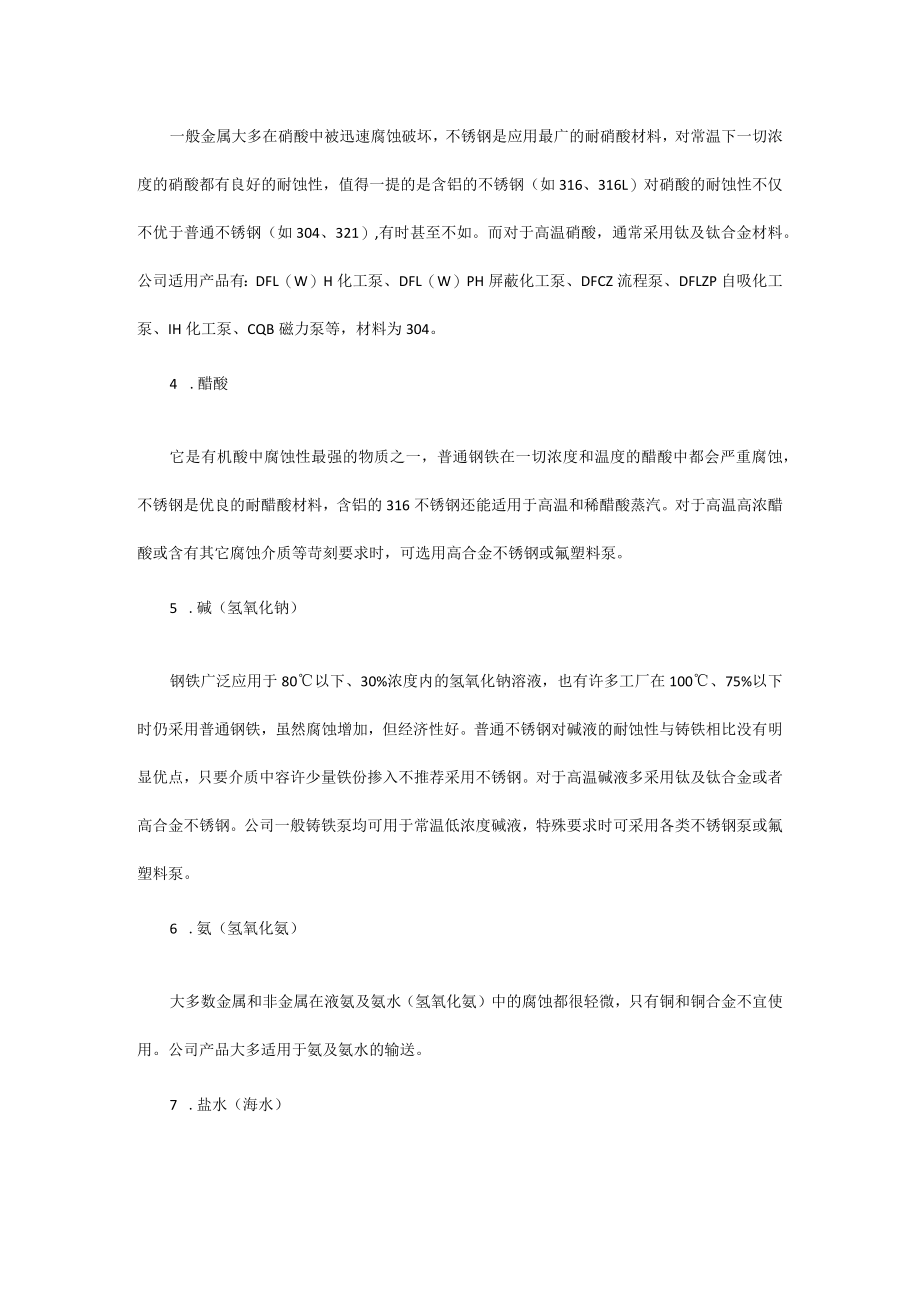

3、心泵、CQ聚丙烯磁力泵（或氟塑料磁力泵）等。3 .硝酸一般金属大多在硝酸中被迅速腐蚀破坏，不锈钢是应用最广的耐硝酸材料，对常温下一切浓度的硝酸都有良好的耐蚀性，值得一提的是含铝的不锈钢（如316、316L）对硝酸的耐蚀性不仅不优于普通不锈钢（如304、321）,有时甚至不如。而对于高温硝酸，通常采用钛及钛合金材料。公司适用产品有：DFL（W）H化工泵、DFL（W）PH屏蔽化工泵、DFCZ流程泵、DFLZP自吸化工泵、IH化工泵、CQB磁力泵等，材料为304。4 .醋酸它是有机酸中腐蚀性最强的物质之一，普通钢铁在一切浓度和温度的醋酸中都会严重腐蚀，不锈钢是优良的耐醋酸材料，含铝的316不锈钢还能
4、适用于高温和稀醋酸蒸汽。对于高温高浓醋酸或含有其它腐蚀介质等苛刻要求时，可选用高合金不锈钢或氟塑料泵。5 .碱（氢氧化钠）钢铁广泛应用于80以下、30%浓度内的氢氧化钠溶液，也有许多工厂在100、75%以下时仍采用普通钢铁，虽然腐蚀增加，但经济性好。普通不锈钢对碱液的耐蚀性与铸铁相比没有明显优点，只要介质中容许少量铁份掺入不推荐采用不锈钢。对于高温碱液多采用钛及钛合金或者高合金不锈钢。公司一般铸铁泵均可用于常温低浓度碱液，特殊要求时可采用各类不锈钢泵或氟塑料泵。6 .氨（氢氧化氨）大多数金属和非金属在液氨及氨水（氢氧化氨）中的腐蚀都很轻微，只有铜和铜合金不宜使用。公司产品大多适用于氨及氨水的输

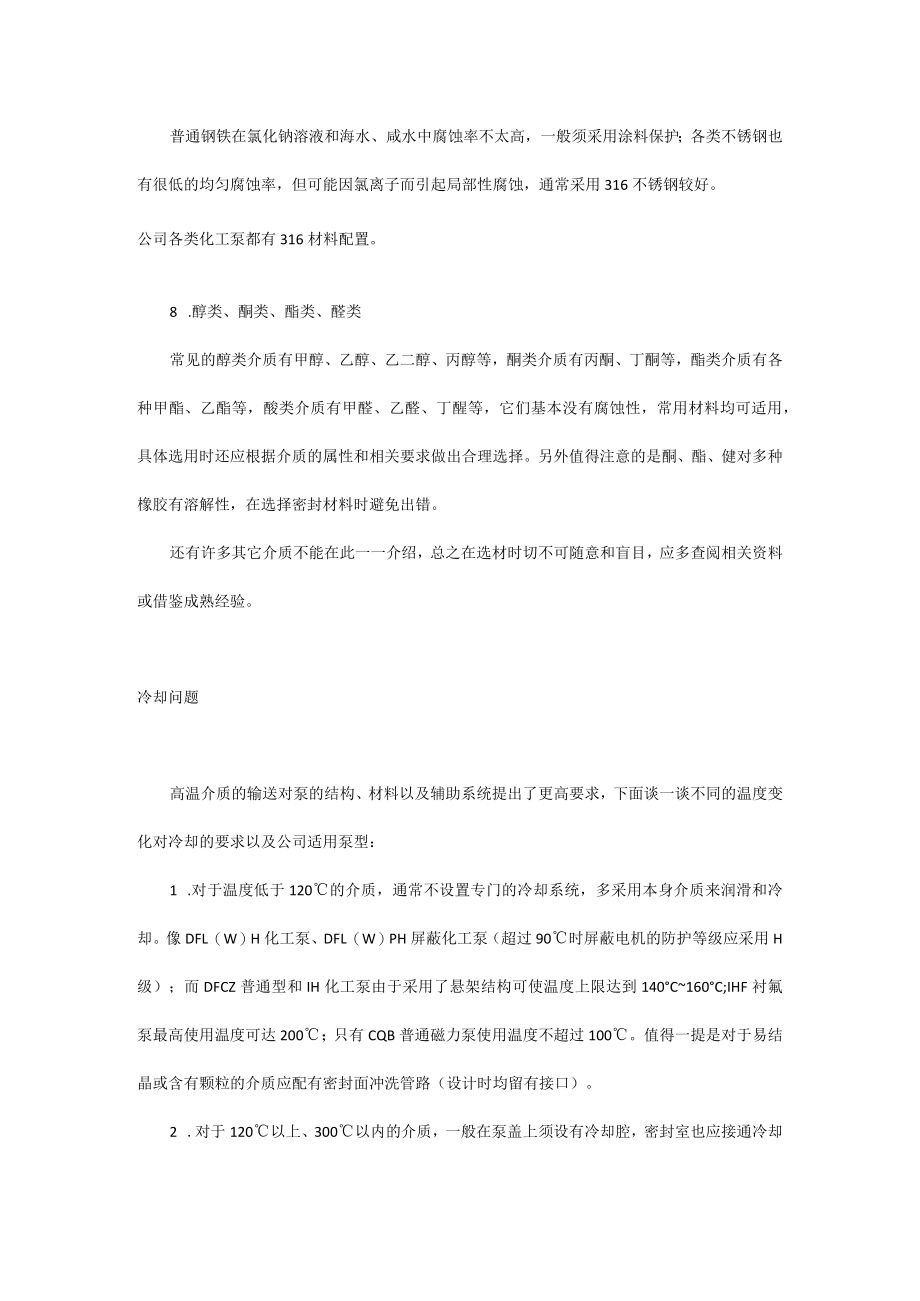

5、送。7 .盐水（海水）普通钢铁在氯化钠溶液和海水、咸水中腐蚀率不太高，一般须采用涂料保护；各类不锈钢也有很低的均匀腐蚀率，但可能因氯离子而引起局部性腐蚀，通常采用316不锈钢较好。公司各类化工泵都有316材料配置。8 .醇类、酮类、酯类、醛类常见的醇类介质有甲醇、乙醇、乙二醇、丙醇等，酮类介质有丙酮、丁酮等，酯类介质有各种甲酯、乙酯等，酸类介质有甲醛、乙醛、丁醒等，它们基本没有腐蚀性，常用材料均可适用，具体选用时还应根据介质的属性和相关要求做出合理选择。另外值得注意的是酮、酯、健对多种橡胶有溶解性，在选择密封材料时避免出错。还有许多其它介质不能在此一一介绍，总之在选材时切不可随意和盲目，应多查
6、阅相关资料或借鉴成熟经验。冷却问题高温介质的输送对泵的结构、材料以及辅助系统提出了更高要求，下面谈一谈不同的温度变化对冷却的要求以及公司适用泵型：1 .对于温度低于120的介质，通常不设置专门的冷却系统，多采用本身介质来润滑和冷却。像DFL（W）H化工泵、DFL（W）PH屏蔽化工泵（超过90时屏蔽电机的防护等级应采用H级）；而DFCZ普通型和IH化工泵由于采用了悬架结构可使温度上限达到140C160C;IHF衬氟泵最高使用温度可达200；只有CQB普通磁力泵使用温度不超过100。值得一提是对于易结晶或含有颗粒的介质应配有密封面冲洗管路（设计时均留有接口）。2 .对于120以上、300以内的介质
7、，一般在泵盖上须设有冷却腔，密封室也应接通冷却液（须配双端面机械密封），当不允许冷却液渗入介质中时，应采取将本身介质冷却后接入（可通过简易热交换器实现）。目前公司有DFCZ型化工流程泵、GRG高温管道泵以及HPK热水循环泵（正在开发）可供选用，另外CQB-G高温型磁力泵可用于280C以内的高温介质。3 .对于300C以上的高温介质,不仅泵头部分需要冷却，悬架轴承室也应设有冷却系统,泵结构一般为中心支承形式，机械密封最好采用金属波纹管型，但价格高（价格是普通机封的10多倍）。目前公司只有DFAY离心油泵使用温度能够达到420C（正在开发）。密封问题无泄漏是化工设备的永远追求，正是这种要求促成了磁
8、力泵和屏蔽泵的应用日益扩展。然而真正做到无泄漏还有很长的路要走，比如磁力泵隔离套和屏蔽泵屏蔽套的寿命问题、材料的孔蚀问题、静密封的可靠性问题等等。现就密封方面的一些基本情况简单介绍如下：1 .密封形式对于静密封来说，通常只有密封垫和密封圈两种形式，而密封圈又以O型圈应用最广；对于动密封，化工泵很少采用填料密封，以机械密封为主，机械密封又有单端面和双端面、平衡型和非平衡型之分，平衡型适用于高压介质的密封（通常指压力大于LoMPa）,双端面机封主要用于高温、易结晶、有粘度、含颗粒以及有毒挥发的介质，双端面机封应向密封腔中注入隔离液，其压力一般高于介质压力0.070.1MPa,2 .密封材料化工泵静
9、密封的材料一般采用氟橡胶，特殊情况才采用聚四氟材料；机械密封动静环的材料配置较为关键，并不是硬质合金对硬质合金就最好，价格高是一方面，两者没有硬度差也并不合理，所以最好根据介质特点区别对待。（注：美国石油学会API610第八版对机械密封和管路系统的典型配置在附录D中有比较详尽的规定）粘度问题介质的粘度对泵的性能影响是很大的，当粘度增加时，泵的扬程曲线下降，最佳工况的扬程和流量均随之下降，而功率则随之上升，因而效率降低。一般样本上的参数均为输送清水时的性能，当输送粘性介质时应进行换算（不同粘度的修正系数可查阅相关换算图表）。对于粘度较高的浆类、膏类及粘稠液的输送，建议选用螺杆泵，公司DFGG单螺杆泵适用介质粘度可达1000000cst0
