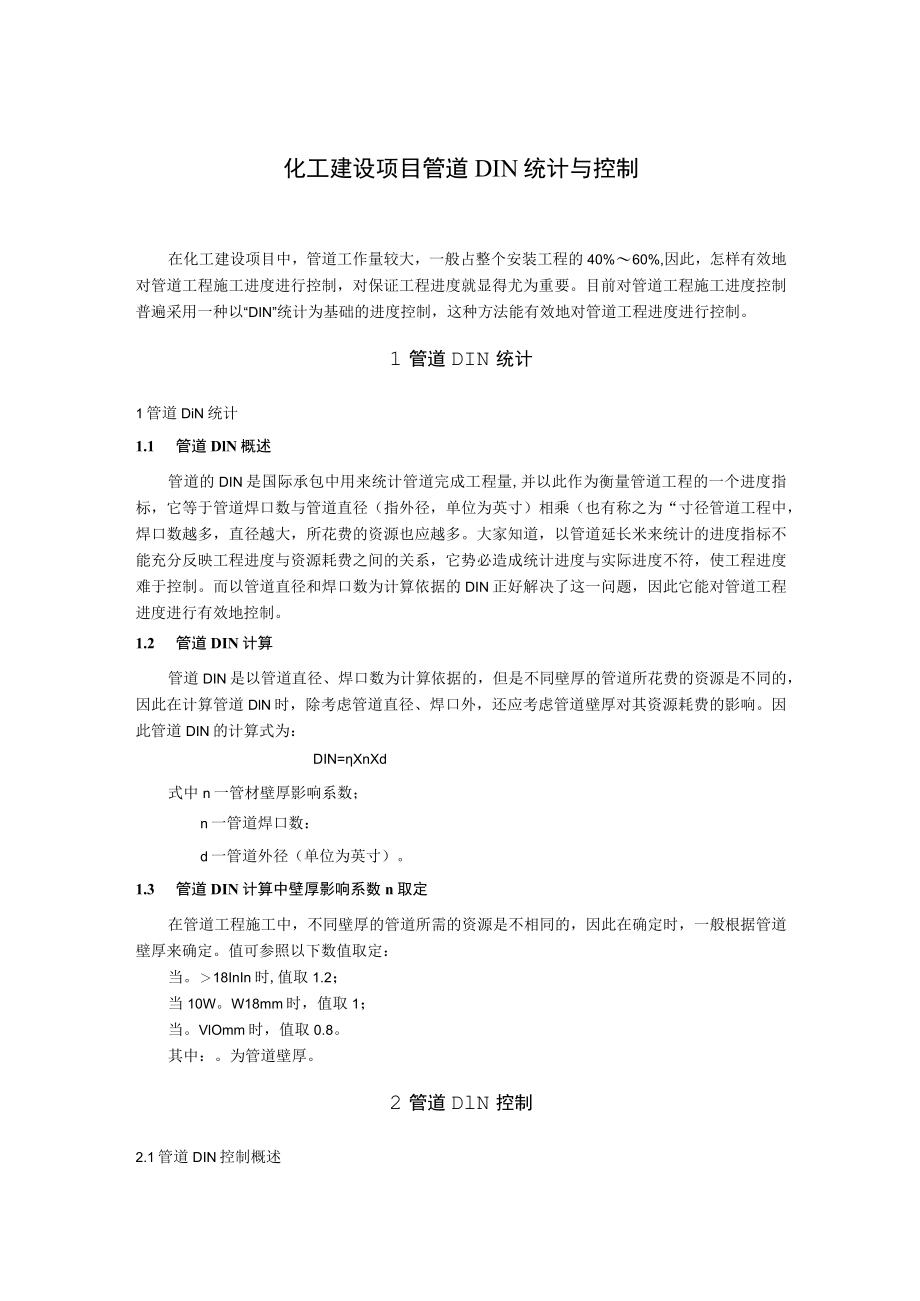

化工建设项目管道DIN统计与控制.docx_第1页
第1页 / 共5页

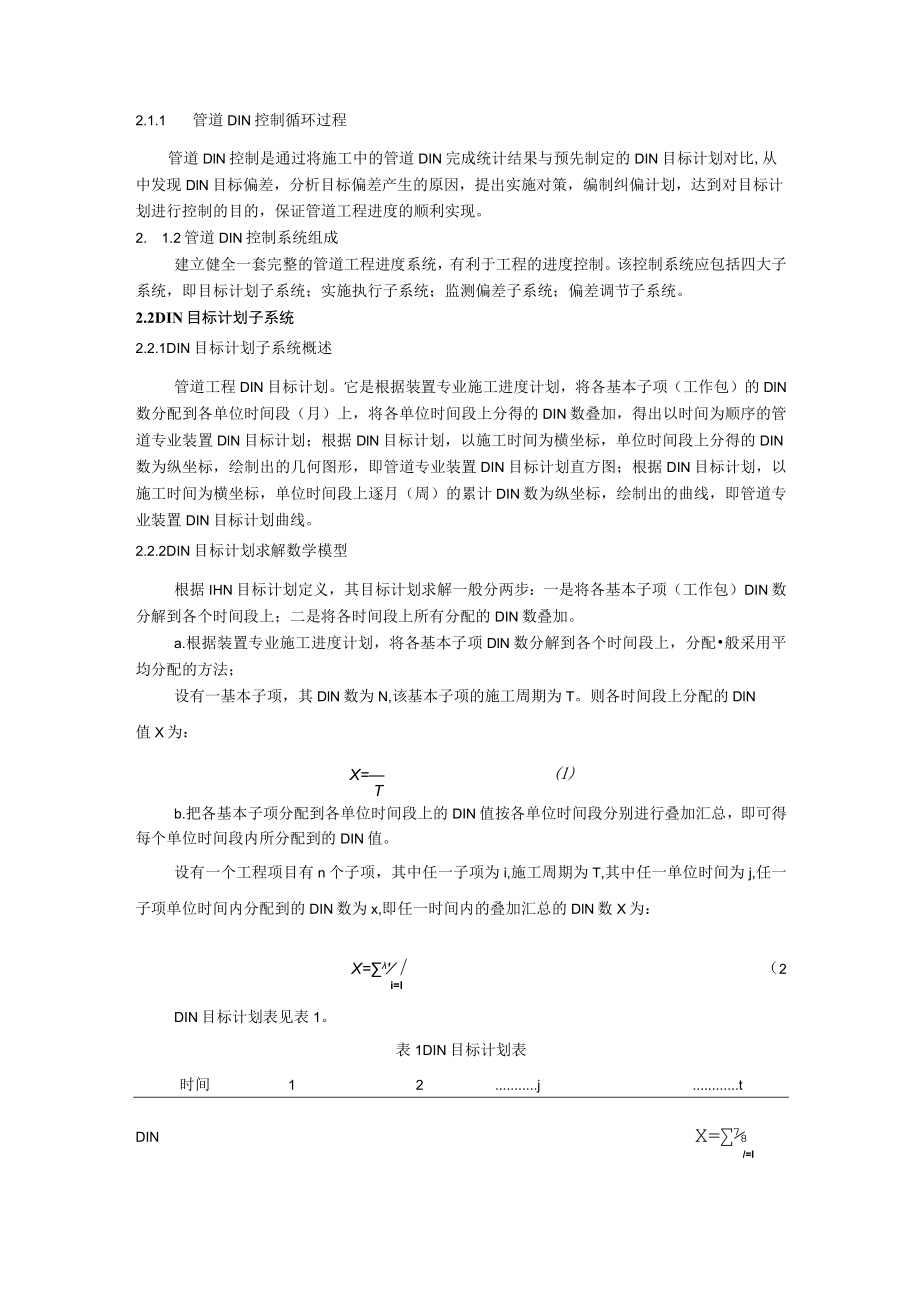

化工建设项目管道DIN统计与控制.docx_第2页
第2页 / 共5页

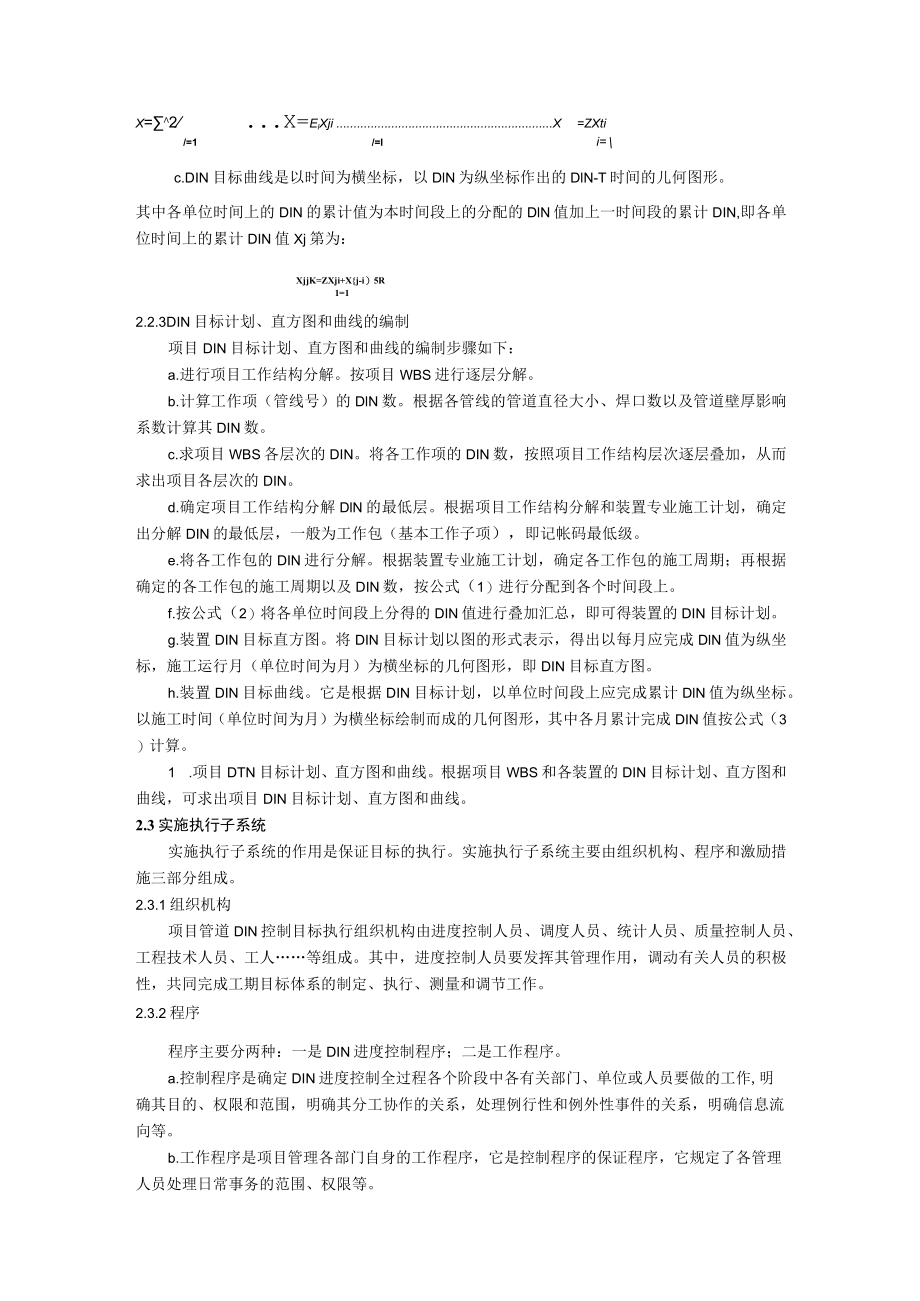

化工建设项目管道DIN统计与控制.docx_第3页
第3页 / 共5页
化工建设项目管道DIN统计与控制.docx_第4页
第4页 / 共5页
化工建设项目管道DIN统计与控制.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《化工建设项目管道DIN统计与控制.docx》由会员分享,可在线阅读,更多相关《化工建设项目管道DIN统计与控制.docx(5页珍藏版)》请在第壹文秘上搜索。

1、化工建设项目管道DIN统计与控制在化工建设项目中,管道工作量较大,一般占整个安装工程的40%60%,因此,怎样有效地对管道工程施工进度进行控制,对保证工程进度就显得尤为重要。目前对管道工程施工进度控制普遍采用一种以“DIN”统计为基础的进度控制,这种方法能有效地对管道工程进度进行控制。1管道DIN统计1管道DiN统计1.1 管道DlN概述管道的DIN是国际承包中用来统计管道完成工程量,并以此作为衡量管道工程的一个进度指标,它等于管道焊口数与管道直径(指外径,单位为英寸)相乘(也有称之为“寸径管道工程中,焊口数越多,直径越大,所花费的资源也应越多。大家知道,以管道延长米来统计的进度指标不能充分反

2、映工程进度与资源耗费之间的关系,它势必造成统计进度与实际进度不符,使工程进度难于控制。而以管道直径和焊口数为计算依据的DIN正好解决了这一问题,因此它能对管道工程进度进行有效地控制。1.2 管道DIN计算管道DIN是以管道直径、焊口数为计算依据的,但是不同壁厚的管道所花费的资源是不同的,因此在计算管道DlN时,除考虑管道直径、焊口外,还应考虑管道壁厚对其资源耗费的影响。因此管道DIN的计算式为:DIN=XnXd式中n一管材壁厚影响系数;n一管道焊口数:d一管道外径(单位为英寸)。1.3 管道DIN计算中壁厚影响系数n取定在管道工程施工中,不同壁厚的管道所需的资源是不相同的,因此在确定时,一般根

3、据管道壁厚来确定。值可参照以下数值取定:当。18InIn时,值取1.2;当10W。W18mm时,值取1;当。VlOmm时,值取0.8。其中:。为管道壁厚。2管道DlN控制2.1管道DIN控制概述2.1.1 管道DIN控制循环过程管道DlN控制是通过将施工中的管道DIN完成统计结果与预先制定的DIN目标计划对比,从中发现DlN目标偏差,分析目标偏差产生的原因,提出实施对策,编制纠偏计划,达到对目标计划进行控制的目的,保证管道工程进度的顺利实现。2. 1.2管道DIN控制系统组成建立健全一套完整的管道工程进度系统,有利于工程的进度控制。该控制系统应包括四大子系统,即目标计划子系统;实施执行子系统;

4、监测偏差子系统;偏差调节子系统。2.2DIN目标计划子系统2.2.1DIN目标计划子系统概述管道工程DIN目标计划。它是根据装置专业施工进度计划,将各基本子项(工作包)的DlN数分配到各单位时间段(月)上,将各单位时间段上分得的DIN数叠加,得出以时间为顺序的管道专业装置DlN目标计划;根据DlN目标计划,以施工时间为横坐标,单位时间段上分得的DIN数为纵坐标,绘制出的几何图形,即管道专业装置DIN目标计划直方图;根据DIN目标计划,以施工时间为横坐标,单位时间段上逐月(周)的累计DIN数为纵坐标,绘制出的曲线,即管道专业装置DIN目标计划曲线。2.2.2DIN目标计划求解数学模型根据IHN目

5、标计划定义,其目标计划求解一般分两步:一是将各基本子项(工作包)DIN数分解到各个时间段上;二是将各时间段上所有分配的DIN数叠加。a.根据装置专业施工进度计划,将各基本子项DlN数分解到各个时间段上,分配般采用平均分配的方法;设有一基本子项,其DlN数为N,该基本子项的施工周期为T。则各时间段上分配的DlN值X为:X=Tb.把各基本子项分配到各单位时间段上的DIN值按各单位时间段分别进行叠加汇总,即可得每个单位时间段内所分配到的DIN值。设有一个工程项目有n个子项,其中任一子项为i,施工周期为T,其中任一单位时间为j,任一子项单位时间内分配到的DIN数为x,即任一时间内的叠加汇总的DlN数X

6、为:X=(2i=lDIN目标计划表见表1。表1DIN目标计划表时间12jtDINX=/=IX=2X=ElXjiX=ZXti/=1/=Ii=c.DIN目标曲线是以时间为横坐标,以DlN为纵坐标作出的DlN-T时间的儿何图形。其中各单位时间上的DIN的累计值为本时间段上的分配的DlN值加上一时间段的累计DIN,即各单位时间上的累计DIN值Xj第为:XjjK=ZXji+Xj-i)5R1=12.2.3DIN目标计划、直方图和曲线的编制项目DIN目标计划、直方图和曲线的编制步骤如下:a.进行项目工作结构分解。按项目WBS进行逐层分解。b.计算工作项(管线号)的DlN数。根据各管线的管道直径大小、焊口数以

7、及管道壁厚影响系数计算其DIN数。c.求项目WBS各层次的DIN。将各工作项的DIN数,按照项目工作结构层次逐层叠加,从而求出项目各层次的DIN。d.确定项目工作结构分解DlN的最低层。根据项目工作结构分解和装置专业施工计划,确定出分解DIN的最低层,一般为工作包(基本工作子项),即记帐码最低级。e.将各工作包的DIN进行分解。根据装置专业施工计划,确定各工作包的施工周期;再根据确定的各工作包的施工周期以及DIN数,按公式(1)进行分配到各个时间段上。f.按公式(2)将各单位时间段上分得的DIN值进行叠加汇总,即可得装置的DIN目标计划。g.装置DIN目标直方图。将DIN目标计划以图的形式表示

8、,得出以每月应完成DlN值为纵坐标,施工运行月(单位时间为月)为横坐标的几何图形,即DIN目标直方图。h.装置DIN目标曲线。它是根据DIN目标计划,以单位时间段上应完成累计DlN值为纵坐标。以施工时间(单位时间为月)为横坐标绘制而成的几何图形,其中各月累计完成DIN值按公式(3)计算。1 .项目DTN目标计划、直方图和曲线。根据项目WBS和各装置的DIN目标计划、直方图和曲线,可求出项目DIN目标计划、直方图和曲线。2.3实施执行子系统实施执行子系统的作用是保证目标的执行。实施执行子系统主要由组织机构、程序和激励措施三部分组成。2.3.1组织机构项目管道DIN控制目标执行组织机构由进度控制人

9、员、调度人员、统计人员、质量控制人员、工程技术人员、工人等组成。其中,进度控制人员要发挥其管理作用,调动有关人员的积极性,共同完成工期目标体系的制定、执行、测量和调节工作。2.3.2程序程序主要分两种:一是DIN进度控制程序;二是工作程序。a.控制程序是确定DIN进度控制全过程各个阶段中各有关部门、单位或人员要做的工作,明确其目的、权限和范围,明确其分工协作的关系,处理例行性和例外性事件的关系,明确信息流向等。b.工作程序是项目管理各部门自身的工作程序,它是控制程序的保证程序,它规定了各管理人员处理日常事务的范围、权限等。2.3.3激励措施目标执行的激励措施主要是指建立健全各类计奖办法,不论何

10、种办法都要充分体现奖勤罚懒,按劳分配的原则。2.4监测偏差子系统监测偏差子系统的功能是能够及时跟踪,善后统计分析,保证能及时发现偏差,找出原因。监测偏差子系统主要是测量项目管道DIN值的完成情况。偏差测量工作一般分为两个阶段,首先是统计阶段,其次是统计分析预测阶段。2. 4.1管道DIN完成统汁统计人员采用特定的DIN统计表,按照统计程序、方法对管道DlN进行统计。进行各工作项(一般为管线)DlN统计时,管道焊口应事先通过质检部门对其质量进行签字认可,合格后方可确认该基本子项DN值,也就是说质量对管道DIN申报具有否决权。DlN统计是从各工作项开始进行统计的,然后逐层向上进行统计。统计步骤分两

11、步:一是工作项DlN完成统计;二是项目全层次DlN统计。3. 4.2偏差确定偏差确定是依据项目DIN目标计划,将实际统计的DlN值与其DlN的目标值比较,找出并确定偏差。4. 4.3偏差分析在确定偏差之后,立即对偏差产生的原因进行分析。分析偏差产生的目的是制定纠编计划。偏差分析主要是对偏差产生的原因和偏差对整个管道工程进度目标实现的影响进行分析,通过分析,找出影响DIN值完成的原因,制定实施对策以便下次实施循环中确保管道DIN的完成。2.5偏差调节子系统偏差调节子系统的功能是能够对监测系统报告的偏差进行必要的动态纠偏调整,及时消除偏差。偏差调节子系统要综合考虑偏差趋势,对进度偏差进行纠偏,使计

12、划目标能如期实现,纠偏一般通过纠偏计划的编制和调度协调等手段来进行。2. 5.1纠偏计划偏差的纠偏一般采用分级纠偏。当偏差在班组一级控制决策能力范围内时,班组一般采取加班、加点等措施来纠正偏差。当偏差在施工队(公司)一级的控制决策能力范围内时,施工队一般采取修改工时投入、施工方法、施工机具直至三周滚动计划等措施来纠正偏差。当偏差在工程公司的控制决策能力以内时,一般在更大范围内采取改变工时投人、施工方法、施工机具直至三月滚动计划等措施来纠正偏差。当偏差超过现场施工管理部的决策能力时,只有修改总体施工计划和DIN目标计划来适应环境的变化了。纠偏一般是通过编制纠偏计划来实现的。在编制纠偏计划中,应确

13、定纠偏指标,根据纠偏指标编制纠偏计划。纠偏指标是根据偏差分析结果,结合项目的总体控制指标,确定下次循环中进度控制指标(DIN值)。DIN纠偏计划编制主要表现为中、短期的施工作业进度计划。2. 5.2调度协调调度协调就是执行和实现纠偏计划。调度协调主要是对项目资源(人力、机具)的调度、交叉作业及各施工单位之间进行协,调,检查进度纠偏计划的实施及实施中存在的问题。3计算机在管道DIN控制中的应用在管道DIN控制系统中,需对大量的工程数据进行运算处理,这靠人工处理是不可想象的,而计算机的应用,正好解决了这一棘手的问题。在管道DIN控制系统中,计算机主要表现在DlN目标计划的制定,DIN完成统计以及有

14、关报表的输出。2.1 计算机自动计算生成DlN目标计划及曲线3. 1.1计算项目各层次DlN根据DIN目标计划制定方法可知,制定DIN目标曲线,首先得确定项目各层次的DIN值。要确定项目各层次的DIN值,其方法一般有两种:一是根据以往相同项目或类似项目的DlN经验数据,结合该工程的具体情况,根据经验确定项目各层次的DIN值;二是根据工程初步设计资料提供的有关管道工程量,结合有关统计经验数据,计算确定出项目各层次的DlN值。3. 1.2自动分配基本子项的DIN计算机在编制装置施工计划时,需输入各项活动的代码、时间参数,由此可确定出各工作包的施工周期。计算机根据各工作包的施工周期和DlN值,将Dl

15、N值平均分配到各个时间段上。3. 1.3自动生成DIN目标计划、直方图和曲线根据DIN目标计划、直方图和曲线制定方法,依据装置施工计划中各工作包在各单位时间上分配的DIN值,计算机自动生成输出DIN目标计划、直方图和曲线。3.2 计算机自动生成DlN统计表根据设计图纸资料,统计出各基本子项的焊口数、直径,并根据其管壁厚度确定其管壁影响系数V,然后根据项目工作分解结构,对各工作子项进行编码,再将各工作子项的有关数据(编码、名称、管口数、直径、管壁影响系数V)输入计算机,计算机经过计算处理,并根据DIN统计表的格式要求,自动输出DIN统计表。当所有的设计资料完成后,计算机将计算出项目WBS中各层次实际的DIN,这时可根据情况,对项目各层次估算的DlN进行调整,计算机将自动生成输出调整后的DlN目标计划、直方图和曲线。3.3 计算机对完成DIN进行项目全层次统计根据施工任务完成情况,按DIN统计程序要求,对各工作项的DIN完成情况进行申报,在申报过程中实行质量认可否决制度。将DIN统计表中填写的DIN完成情况,输入计算机,计算机通过一系列计算处理,统计出项目各层次的DlN完成情况,输出完成报表。并将DlN完成结果输入到DlN目标计划中,并在DIN目标曲线图中绘制出DIN实际完成曲线,确定出各个时间段上的
