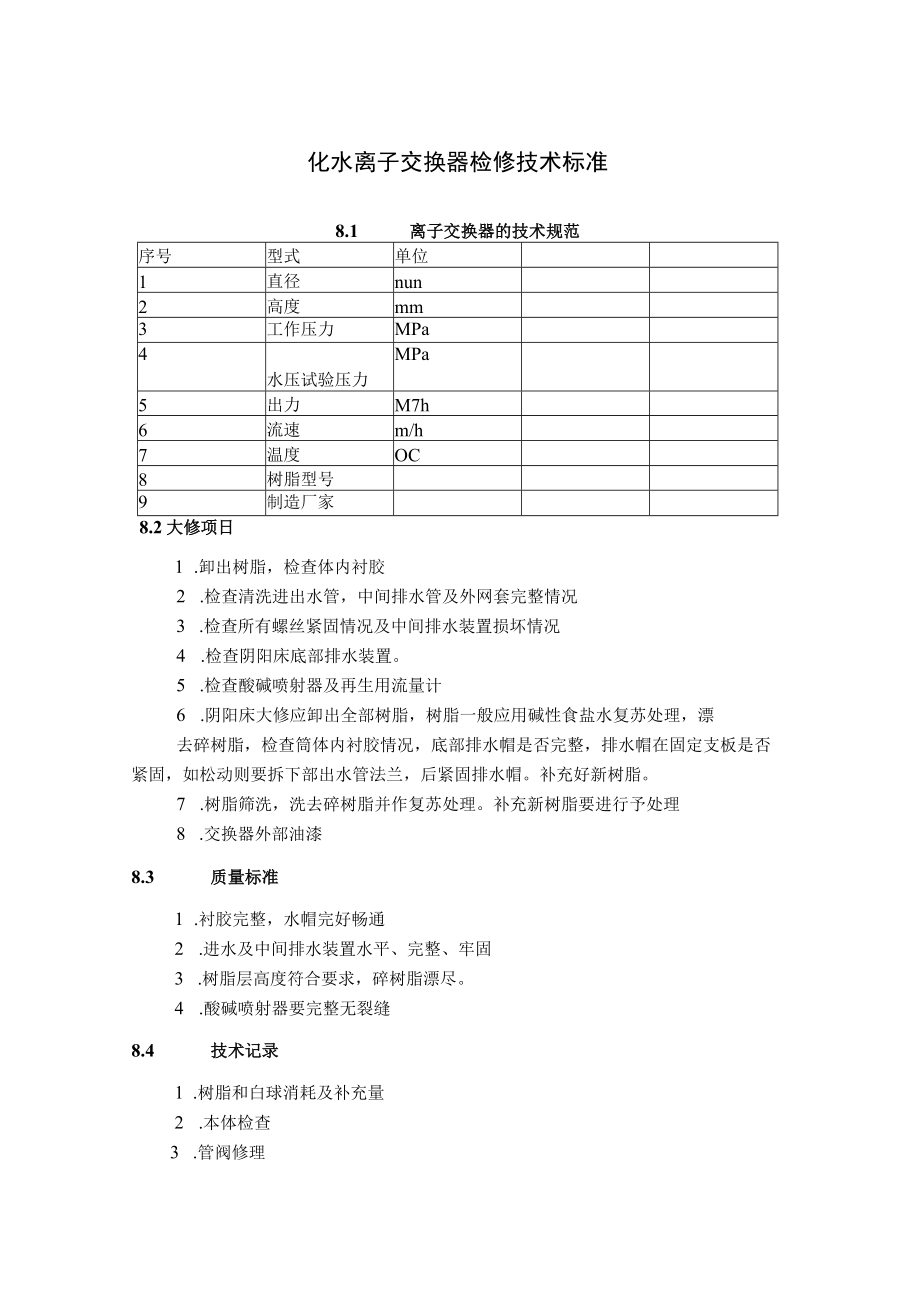

1、化水离子交换器检修技术标准8.1离子交换器的技术规范序号型式单位1直径nun2高度mm3工作压力MPa4水压试验压力MPa5出力M7h6流速m/h7温度OC8树脂型号9制造厂家8.2大修项日1 .卸出树脂，检查体内衬胶2 .检查清洗进出水管，中间排水管及外网套完整情况3 .检查所有螺丝紧固情况及中间排水装置损坏情况4 .检查阴阳床底部排水装置。5 .检查酸碱喷射器及再生用流量计6 .阴阳床大修应卸出全部树脂，树脂一般应用碱性食盐水复苏处理，漂去碎树脂，检查筒体内衬胶情况，底部排水帽是否完整，排水帽在固定支板是否紧固，如松动则要拆下部出水管法兰，后紧固排水帽。补充好新树脂。7 .树脂筛洗，洗去碎

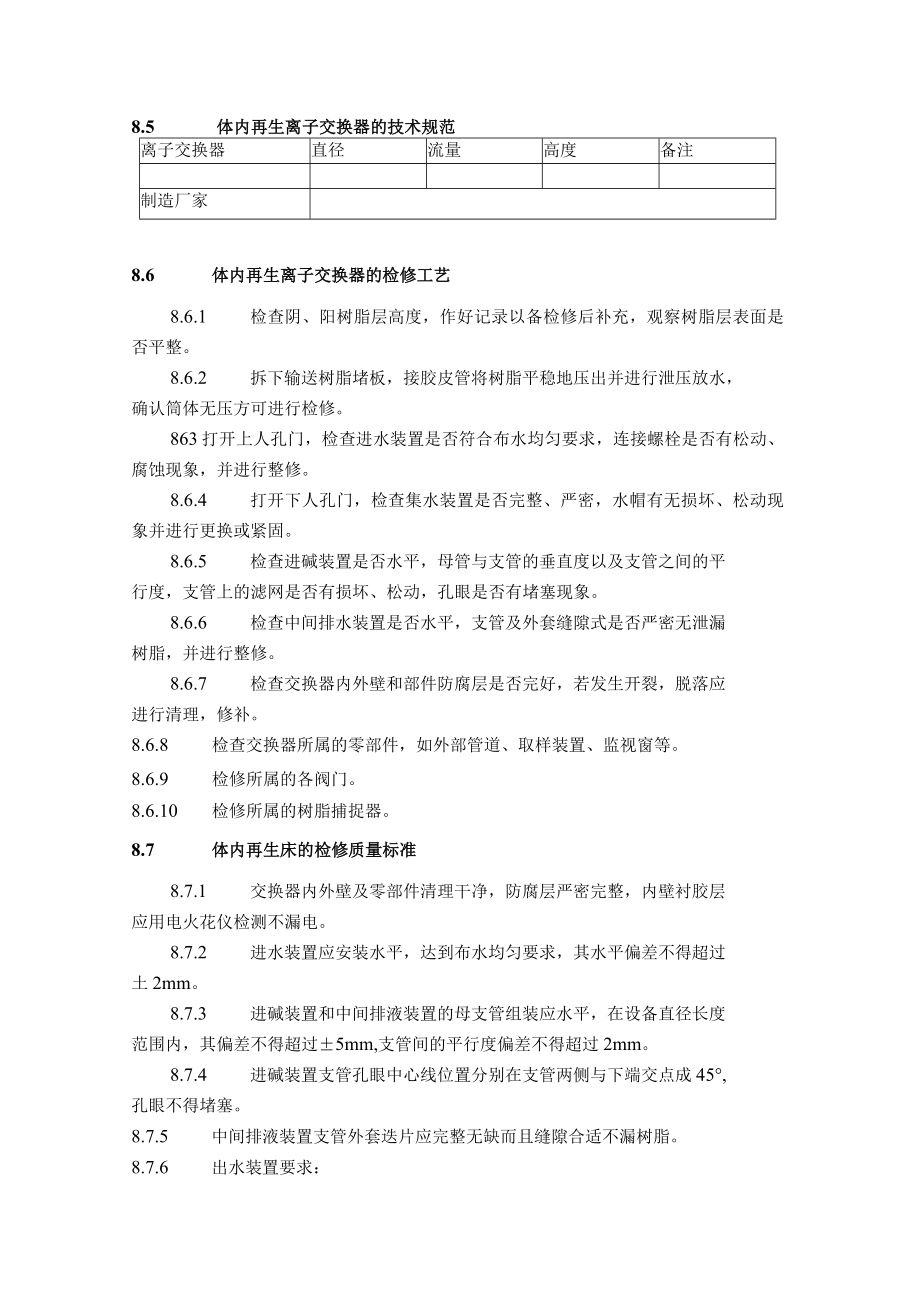

2、树脂并作复苏处理。补充新树脂要进行予处理8 .交换器外部油漆8.3 质量标准1 .衬胶完整，水帽完好畅通2 .进水及中间排水装置水平、完整、牢固3 .树脂层高度符合要求，碎树脂漂尽。4 .酸碱喷射器要完整无裂缝8.4 技术记录1 .树脂和白球消耗及补充量2 .本体检查3 .管阀修理8.5体内再生离子交换器的技术规范离子交换器直径流量高度备注制造厂家8.6 体内再生离子交换器的检修工艺8.6.1 检查阴、阳树脂层高度，作好记录以备检修后补充，观察树脂层表面是否平整。8.6.2 拆下输送树脂堵板，接胶皮管将树脂平稳地压出并进行泄压放水，确认筒体无压方可进行检修。863打开上人孔门，检查进水装置是否
3、符合布水均匀要求，连接螺栓是否有松动、腐蚀现象，并进行整修。8.6.4 打开下人孔门，检查集水装置是否完整、严密，水帽有无损坏、松动现象并进行更换或紧固。8.6.5 检查进碱装置是否水平，母管与支管的垂直度以及支管之间的平行度，支管上的滤网是否有损坏、松动，孔眼是否有堵塞现象。8.6.6 检查中间排水装置是否水平，支管及外套缝隙式是否严密无泄漏树脂，并进行整修。8.6.7 检查交换器内外壁和部件防腐层是否完好，若发生开裂，脱落应进行清理，修补。8.6.8 检查交换器所属的零部件，如外部管道、取样装置、监视窗等。8.6.9 检修所属的各阀门。8.6.10 检修所属的树脂捕捉器。8.7 体内再生床
4、的检修质量标准8.7.1 交换器内外壁及零部件清理干净，防腐层严密完整，内壁衬胶层应用电火花仪检测不漏电。8.7.2 进水装置应安装水平，达到布水均匀要求，其水平偏差不得超过土2mm。8.7.3 进碱装置和中间排液装置的母支管组装应水平，在设备直径长度范围内，其偏差不得超过5mm,支管间的平行度偏差不得超过2mm。8.7.4 进碱装置支管孔眼中心线位置分别在支管两侧与下端交点成45,孔眼不得堵塞。8.7.5 中间排液装置支管外套迭片应完整无缺而且缝隙合适不漏树脂。8.7.6 出水装置要求：8.7.6.1 水帽安装水平，其水平偏差不得超过3mm,衬胶孔板与水帽接合应严密无泄漏树脂。8.7.6.2
5、 水帽应逐个检查，不合格者应更换，水帽安装应牢固，丝头全部旋入孔内。8.7.6.3 底部挡水板应安装水平，其水平偏差不得大于2mm。8.7.7 离子交换树脂装卸要求：8.7.7.1 树脂内不得掺有泥沙、铁锈等污物，而且要核对型号及数量。8.7.7.2 树脂在存放时，必须保持充分湿润，防止水分蒸发，存放环境温度保持540。8.7.7.3 树脂装入前，应先向交换器进适量水，使装入的树脂浸入水中，树脂装入后水压试验交换器无泄漏。1.1.1.1 反洗进水，使树脂平整，检查树脂高度达到要求。1.1.1.5 交换器外部油漆完整，标志齐全。1.1.1.6 严格控制阳树脂装入高度在中间排液装置支管的下端点处。
6、8.7.8 交换器的监视窗的有机玻璃完整、透明、清晰。8.7.9 检修后所属阀门应严密，开关灵活，指示准确。8.7.10 检修后交换器经水压试验无泄漏。8.8体内再生床的故障处理序号故障故障原因故障处理方法1再生时碱进不去进碱装置支管孔眼堵塞，背压高，喷射器故障疏通支管孔眼，降低背压，检修喷射器2底排漏树脂水帽损坏、松动更换或紧固水帽3中排漏树脂母支管法兰松动紧固法兰水帽支管外套迭片不合格、损坏更换迭片4喷射器不出再生液喷射器故障检修喷射器有关酸碱阀门损坏检修或更换阀门8.9体内再生离子交换器的检验规则8.9.1 填写检验记录卡。8.9.2 设备改进、更换应记录详细并附图纸。8.9.3 试验情况记录。8.9.4 采用三级验收。（班组、分场、工作负责人共同验收）8.9.5 大修间隔时间12个月，小修间隔时间6个月。
