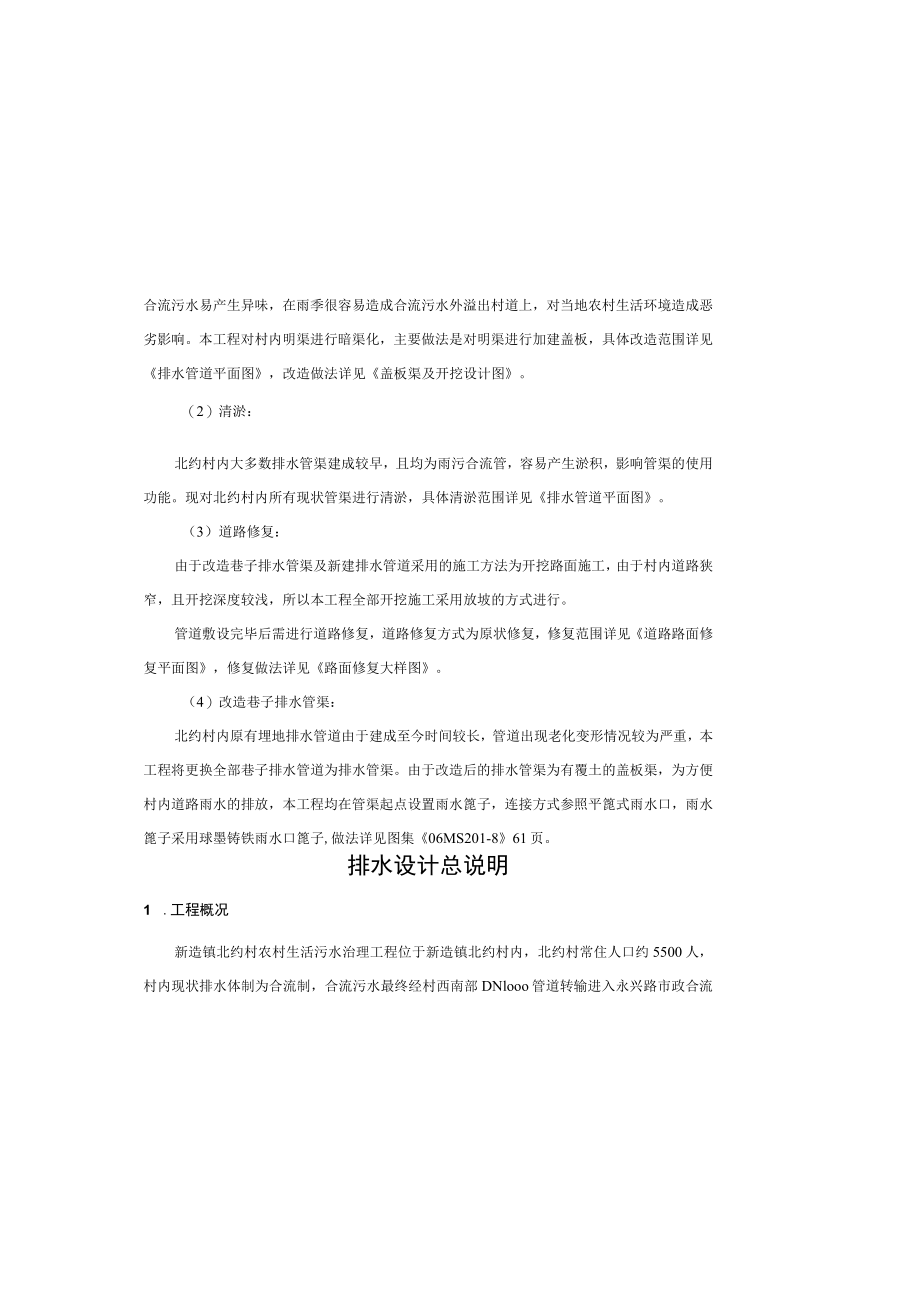

1、合流污水易产生异味，在雨季很容易造成合流污水外溢出村道上，对当地农村生活环境造成恶劣影响。本工程对村内明渠进行暗渠化，主要做法是对明渠进行加建盖板，具体改造范围详见排水管道平面图，改造做法详见盖板渠及开挖设计图。（2）清淤：北约村内大多数排水管渠建成较早，且均为雨污合流管，容易产生淤积，影响管渠的使用功能。现对北约村内所有现状管渠进行清淤，具体清淤范围详见排水管道平面图。（3）道路修复：由于改造巷子排水管渠及新建排水管道采用的施工方法为开挖路面施工，由于村内道路狭窄，且开挖深度较浅，所以本工程全部开挖施工采用放坡的方式进行。管道敷设完毕后需进行道路修复，道路修复方式为原状修复，修复范围详见道路
2、路面修复平面图，修复做法详见路面修复大样图。（4）改造巷子排水管渠：北约村内原有埋地排水管道由于建成至今时间较长，管道出现老化变形情况较为严重，本工程将更换全部巷子排水管道为排水管渠。由于改造后的排水管渠为有覆土的盖板渠，为方便村内道路雨水的排放，本工程均在管渠起点设置雨水篦子，连接方式参照平篦式雨水口，雨水篦子采用球墨铸铁雨水口篦子,做法详见图集06MS201-861页。排水设计总说明1 .工程概况新造镇北约村农村生活污水治理工程位于新造镇北约村内，北约村常住人口约5500人，村内现状排水体制为合流制，合流污水最终经村西南部DNlooo管道转输进入永兴路市政合流管，并最终排入附近南约涌内，造

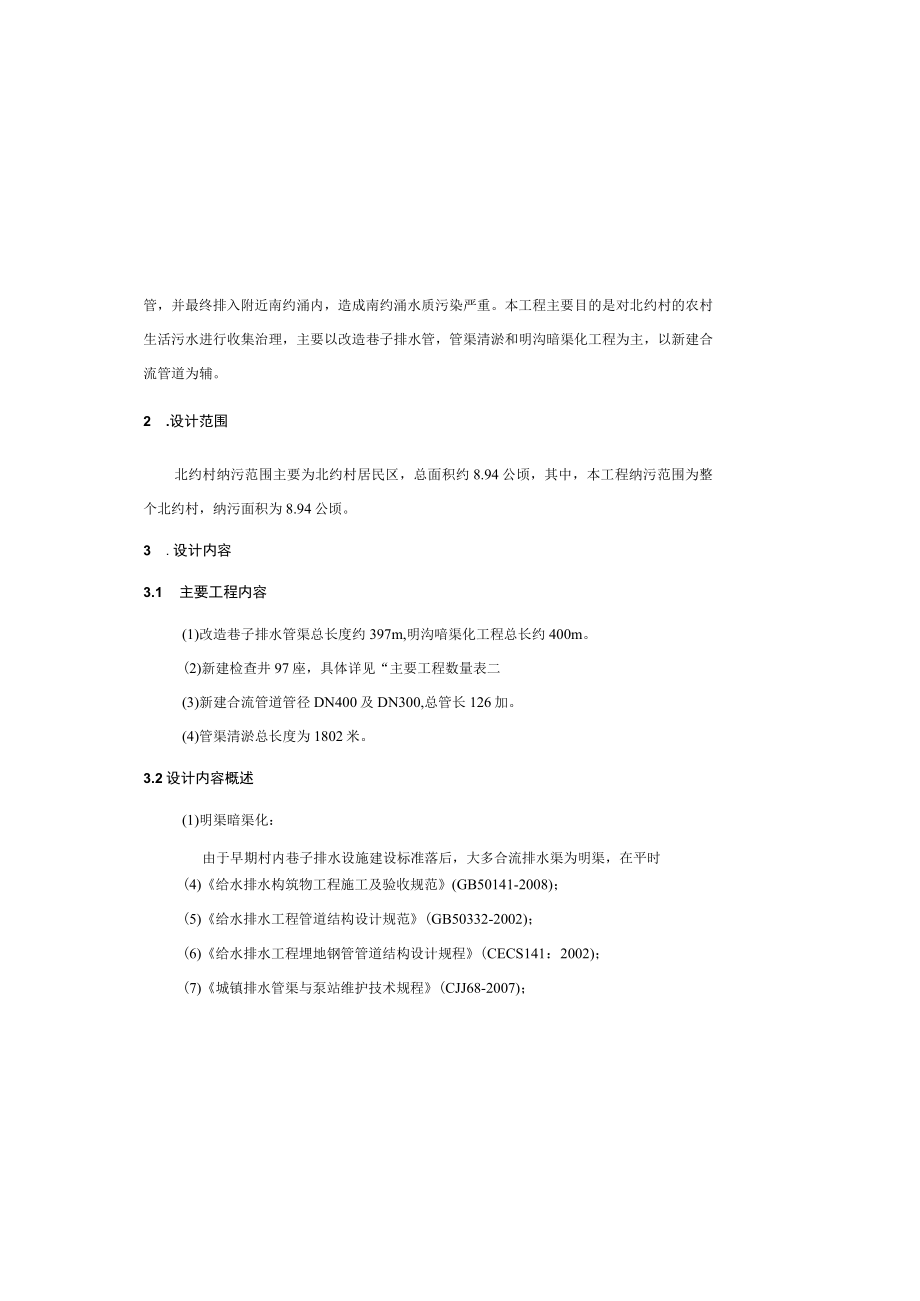

3、成南约涌水质污染严重。本工程主要目的是对北约村的农村生活污水进行收集治理，主要以改造巷子排水管，管渠清淤和明沟暗渠化工程为主，以新建合流管道为辅。2 .设计范围北约村纳污范围主要为北约村居民区，总面积约8.94公顷，其中，本工程纳污范围为整个北约村，纳污面积为8.94公顷。3 .设计内容3.1 主要工程内容(1)改造巷子排水管渠总长度约397m,明沟喑渠化工程总长约400m。(2)新建检查井97座，具体详见“主要工程数量表二(3)新建合流管道管径DN400及DN300,总管长126加。(4)管渠清淤总长度为1802米。3.2设计内容概述(1)明渠暗渠化：由于早期村内巷子排水设施建设标准落后，大
4、多合流排水渠为明渠，在平时(4)给水排水构筑物工程施工及验收规范(GB50141-2008)；(5)给水排水工程管道结构设计规范(GB50332-2002)；(6)给水排水工程埋地钢管管道结构设计规程(CECS141：2002)；(7)城镇排水管渠与泵站维护技术规程(CJJ68-2007)；(8)混凝土结构设计规范(GB50010-2010)；(9)混凝土和钢筋混凝土排水管(GB/T11836-2009)；(10)混凝土结构工程施工质量验收规范(GB50204-2002)(2011年版)；(11)钢结构设计规范(GB50017-2003)(2014年版);(12)泵站设计规范(GB/T5026
5、5-2010)；(13)建筑给水排水制图标准(GB/T50106-2010)o5.设计标准5.1 排水体制本工程排水体制采用截流式合流制。5.2 污水工程设计标准(1)污水量预测1)人均综合生活污水指标根据印发广州市排水管理办法实施细则的通知(穗水201310号)的文件要求，设计污水量根据村内居民生活用水量的实际统计数据，并充分考虑远期村庄发展，用水量量的提升，综合确定污水指标。4.设计依据4.1 设计基础资料(1)我公司与广州市番禺区人民政府新造镇政府签订的设计合同；(2)广州市农村生活污水治理工作实施方案(2016-2017年)；(3)广州市排水工程管理规定(广州市水务局)：(4)广州城中
6、村治污技术指引；(5)番禺区农村生活污水治理工作实施方案(2016-2017年)番治水办(2016)26号；(6)番禺区排水工程规划(广州市城市规划勘测设计研究院，2015年7月)：(7)番禺区南约涌黑臭水体治理工程施工图设计文件：(8)新造镇北约村农村生活污水治理工程岩土工程勘察报告；(9)新造镇北约村农村生活污水治理工程项目建议书；(10)新造镇北约村农村生活污水治理工程初步设计；(H)本工程沿线地下管线物探成果；(12)本工程沿线地形图修测资料：(13)本工程范围内现状排污口测量成果。4. 2采用的规范、标准(1)室外排水设计规范(GB50014-2006)(2016年版)；(2)城市排
7、水工程规划规范(GB50318-2000)；(3)给水排水工程构筑物结构设计规范(GB50069-2002)；n：居住区生活污水定额(L(cap-d)；N：设计人口数；Kz：生活污水量总变化系数：cap：“人”的计量单位。4)管道排水能力计算Q=AV式中：Q一管段流量(m17s)oA水流有效断面积(In2)。V一水流断面的平均流速(ms)o流速公式：V=R1/n式中：i一水力坡降。重力流管渠按管渠底坡降计算。R一水流半径(m),R=AP,P一湿周(m)on粗糙系数。(2)截流倍数合流制污水系统截流倍数必=5,其污水管管径根据用水量计算污水量，污水干管按远期一次建成，其附属工程与其配套。(3)污
8、水管道充满度及流速控制为尽量减少管道埋深，干管设计坡度一般采用相应管径设计充满度下，最小设计流速时的最小坡度。污水支管设计一般也采用最小坡度，对于局部地形坡度较大的支管，可采用较大坡度，详见表。表5T广州市人均综合生活污水指标(摘自广州市排水工程技术管理规定)区域名称人均综合生活污水量指标(1capd)广州市中心六区：黄埔区、南沙区、花都区的区所在班和番禺区的中心城区、北部片区及南站区域：从化市、增城市的市所在镇300-380萝岗区、番禺区、南沙区、花都区、从化市、增城市的主要镇及中心锁200-300农村区域120-250注：广州市中心六区包括荔湾、越秀、天河、白云、海珠、黄埔六区.南沙区、花
9、都区、萝岗区的区所在镇和从化市、增城市的市所在镇包括：黄阁、新华、萝岗、街口和荔城：番禺区的中心城区、北部片区及南站区域包括:市桥街、桥南街、东环街、沙头街、大龙街、石基街、大石街、洛浦街、钟村街、石壁街。本工程地处偏远，村庄发展水平相对较高，根据实际用水需求与规划，人均综合生活污水指标取值300Lcapdo2)地下水渗入量根据广州市污水治理总体规划修编规划纲要专题一污水量及重要设计参数研究的结果，地下水渗入量推荐采用1020%。考虑到新型塑料管材在广州地区的使用及预制检查井筒的推广，以及通过强化管理及老管道的堵漏防渗措施，本工程地下水渗入量取设计污水量的10%3)设计流量计算：根据室外排水设
10、计规范(GB50014-2006)(2016版)；计算公式采用居住区生活污水设计流量计算：OTNKz724x3600Q1：居住区生活污水设计流量(L/s)：(2)主要参数的确定径流系数()根据各类用地面积，用相应的单一径流系数、用加权平均法推求整个规划区的综合经流系数，综合经流系数取力=0.7；绿地径流系数中=0.150.30,降雨历时(t)降雨历时t=tl+t2(min)tl地面集水时间t2一管渠内流行时间本规划地面集水时间tl根据汇流面积内最远点距起点井距离，地面坡度等，tl=12min.雨水管渠内流行时间12=t卷(min)L各管段的长度(In)V-各管段满流时的流速(ms)设计充满度雨
11、水管按满流计算，充满度h/d采用1.0。设计流量(Q)Q=+qF(L/S)F-汇水面积(ha)(3)本工程雨水管考虑排除新建道路路面及附近地块和新建道路南侧路面和上游地块的雨水，新建道路及周边的汇水总面积为55767m2,由公式得设计流量为1170LSo(4)本工程采用46条BXH=400X400方渠，其中坡度取15%。，总排水能力为管径（mm）管道坡度（%）最大充满度排水能力（L/S）D2002.04.00.5510D3001.5300.6040D4001.52.00.65100D5001.00.70200注：污水管道在设计充满度时的最小流速为O.6m/s。（4）管道埋深1）检查井内上下游干
12、管衔接采用管顶平接。支管接入应采用管顶平接或跌水接入。2）管道起点埋深为满足管道在衔接上以及耕地种植的要求，本设计中行车路面管道起点管顶覆土厚度不小于O.70m,绿化带或农田管顶覆土厚度不低于O.40m,沿河涌挂管段需满足房屋出户管接入为准，且保证挂管底面在清淤后的河床之上。5. 3雨水工程设计标准1 .暴雨强度公式及主要设计参数（1）暴雨强度公式1 424.17（1+0.533IgP）q/.1Ix0.668式中:t一降雨历时（min）,t=tl+t2;P一暴雨重现期，取3年。率要求大于90%,球化级别达二级以上，含磷量V0.08,含硫量V0.05。2）检查井盖须具备防沉降、防盗、防噪音、防跳
13、动、防滑、防意外开启的弹性紧锁等功能。井盖和支座须采用不锈钢较链轴连接。井盖底面须铸有一体铸造成型的三根弹簧臂，当井盖闭合时可使之与支座紧扣。3）支座支承面须设置开口处比底面窄的梯形”凹槽并镶嵌氯丁胶条于其中。氯丁胶条横截面呈“梯形，执行德国DIN53505标准、国家GBT531标准，氯丁胶含量40%以上，硬度=705、达到邵尔A级。4）盖板底面采用辐射状加强筋结构设计。5）井盖表面须铸有所适用质量检测标准的代号（“EN124）、承压等级（D400”）、产品商标、生产年月等标记，井盖表面须铸有番禺水务”标志。井盖表面还须铸有说明害井种类的字标（如雨水、污水等）。具体详见“碎路面污水检查井井盖大
14、样图6）材料球墨铸铁、。14不锈钢螺栓、混凝土C35、箍筋。10、环筋212。回填土时，先将盖板座浆盖好，在井墙和井筒周围同时回填，回填土密实度不应小于95%。管道安装时伸入井壁的长度不得大于50mm,检查井施工的允许偏差应满足规范要求。（3）检查井井盖高程车行道及人行道上的检查井、沉泥井井口高程以地面高程为准平接，绿化带上的检查井井口高程略高于绿地高程20cm30cu同时位于绿化带、人行道及非机动车道上的检查井应选用填充式装饰井盖，井盖顶面凹陷部分应填充与周边环境一致的材料。Q二15360L/S,大于本工程设计流量117OL/S,故设计管道满足排水要求。6 .放线原则与高程控制(1)本工程坐
15、标系采用广州坐标系，高程系采用广州城建高程系。(2)污水管线平面位置按照设计坐标施放，污水管线具体位置详见“污水管道平面图(3)凡位于路口的井位均为控制井位，不得随意改变位置。7 .管材及接口改造巷子合流管采用混凝土暗渠，新建污水管采用II级钢筋混凝土管，橡胶圈承插接口。8 .管道附属构筑物(1)检查井新建污水管道排水检查井的井径及形式应依据其连接管道的管径确定，采用钢筋混凝土排水检查井，详见国标图集06MS20U改造合流管渠检查并采用方形检查并，做法详见污水检查井大样。检查井具体尺寸详见“截污管道纵断面设计图”中所示，为消除排水检查井井盖丢失而产生的安全隐患，井内应安装防坠落装置。污水管道每间隔一定距离设置一座沉泥井，沉泥深度50cm,沉泥井的设置位置详见平面布置图；检查井要求地基承载力特征值
