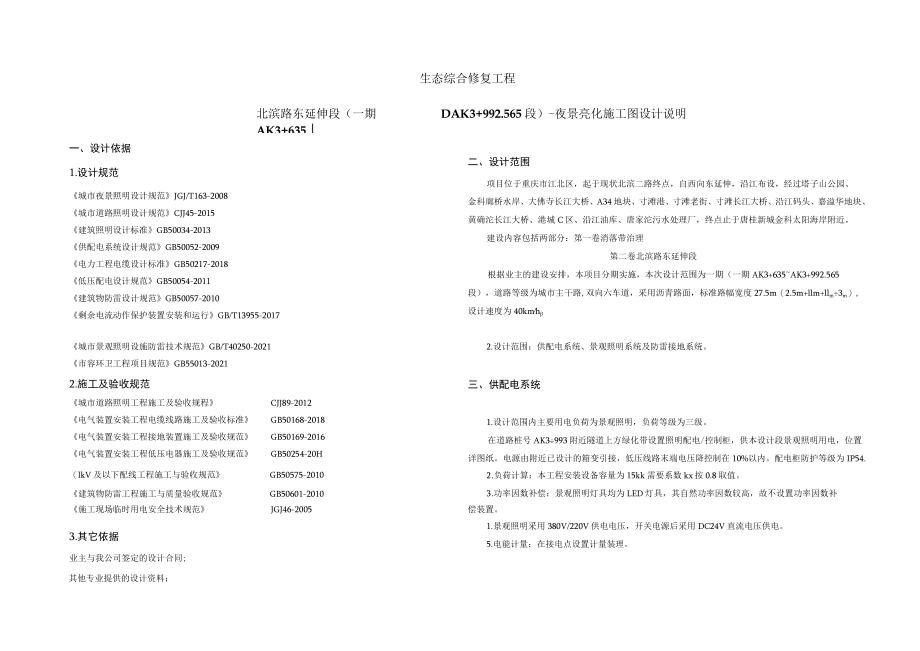

1、生态综合修复工程北滨路东延伸段（一期AK3+635DAK3+992.565段）-夜景亮化施工图设计说明一、设计依据1.设计规范二、设计范围项目位于重庆市江北区，起于现状北滨二路终点，自西向东延伸，沿江布设，经过塔子山公园、城市夜景照明设计规范JGJ/T163-2008城市道路照明设计规范CJJ45-2015建筑照明设计标准GB50034-2013供配电系统设计规范GB50052-2009电力工程电缆设计标准GB50217-2018低压配电设计规范GB50054-2011建筑物防雷设计规范GB50057-2010剩余电流动作保护装置安装和运行GB/T13955-2017金科廊桥水岸、大佛寺长江大
2、桥、A34地块、寸滩港、寸滩老街、寸滩长江大桥、沿江码头、嘉溢华地块、黄确沱长江大桥、港城C区、沿江油库、唐家沱污水处理厂，终点止于唐桂新城金科太阳海岸附近。建设内容包括两部分：第一卷消落带治理第二卷北滨路东延伸段根据业主的建设安排，本项目分期实施，本次设计范围为一期（一期AK3+635AK3+992.565段），道路等级为城市主干路,双向六车道，采用沥青路面，标准路幅宽度27.5m（2.5m+llm+llm3m）,设计速度为40kmh城市景观照明设施防雷技术规范GB/T40250-2021市容环卫工程项目规范GB55013-20212.设计范围：供配电系统、景观照明系统及防雷接地系统。2.施
3、工及验收规范三、供配电系统城市道路照明工程施工及验收规程CJJ89-2012电气装置安装工程电缆线路施工及验收标准GB50168-2018电气装置安装工程接地装置施工及验收规范GB50169-2016电气装置安装工程低压电器施工及验收规范GB50254-20H1.设计范围内主要用电负荷为景观照明，负荷等级为三级。在道路桩号AK3993附近隧道上方绿化带设置照明配电/控制柜，供本设计段景观照明用电，位置详图纸。电源由附近已设计的箱变引接，低压线路末端电压降控制在10%以内。配电柜防护等级为IP54.（lkV及以下配线工程施工与验收规范GB50575-2010建筑物防雷工程施工与质量验收规范GB5

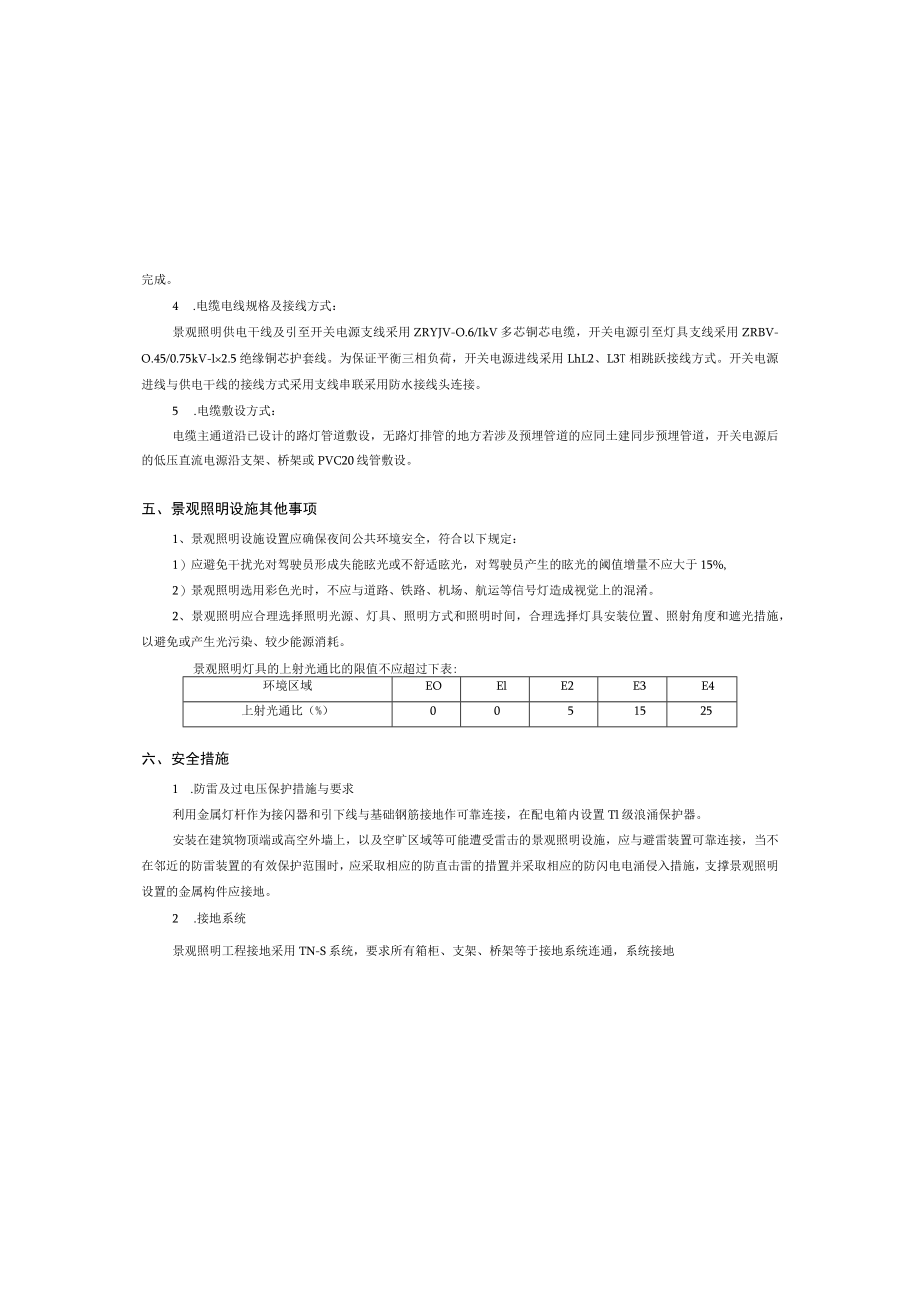

4、0601-20102 .负荷计算：本工程安装设备容量为15kk需要系数kx按0.8取值。3 .功率因数补偿：景观照明灯具均为LED灯具，其自然功率因数较高，故不设置功率因数补施工现场临时用电安全技术规范JGJ46-2005偿装置。3.其它依据1.景观照明采用380V/220V供电电压，开关电源后采用DC24V直流电压供电。5.电能计量：在接电点设置计量装理。业主与我公司签定的设计合同;其他专业提供的设计资料；完成。4 .电缆电线规格及接线方式：景观照明供电干线及引至开关电源支线采用ZRYJV-O.6/IkV多芯铜芯电缆，开关电源引至灯具支线采用ZRBV-O.45/0.75kV-l2.5绝缘铜芯
5、护套线。为保证平衡三相负荷，开关电源进线采用LhL2、L3T相跳跃接线方式。开关电源进线与供电干线的接线方式采用支线串联采用防水接线头连接。5 .电缆敷设方式：电缆主通道沿已设计的路灯管道敷设，无路灯排管的地方若涉及预埋管道的应同土建同步预埋管道，开关电源后的低压直流电源沿支架、桥架或PVC20线管敷设。五、景观照明设施其他事项1、景观照明设施设置应确保夜间公共环境安全，符合以下规定：1）应避免干扰光对驾驶员形成失能眩光或不舒适眩光，对驾驶员产生的眩光的阈值增量不应大于15%,2）景观照明选用彩色光时，不应与道路、铁路、机场、航运等信号灯造成视觉上的混淆。2、景观照明应合理选择照明光源、灯具、
6、照明方式和照明时间，合理选择灯具安装位置、照射角度和遮光措施，以避免或产生光污染、较少能源消耗。景观照明灯具的上射光通比的限值不应超过下表:环境区域EOElE2E3E4上射光通比（%）0051525六、安全措施1 .防雷及过电压保护措施与要求利用金属灯杆作为接闪器和引下线与基础钢筋接地作可靠连接，在配电箱内设置Tl级浪涌保护器。安装在建筑物顶端或高空外墙上，以及空旷区域等可能遭受雷击的景观照明设施，应与避雷装置可靠连接，当不在邻近的防雷装置的有效保护范围时，应采取相应的防直击雷的措置并采取相应的防闪电电涌侵入措施，支撑景观照明设置的金属构件应接地。2 .接地系统景观照明工程接地采用TN-S系统

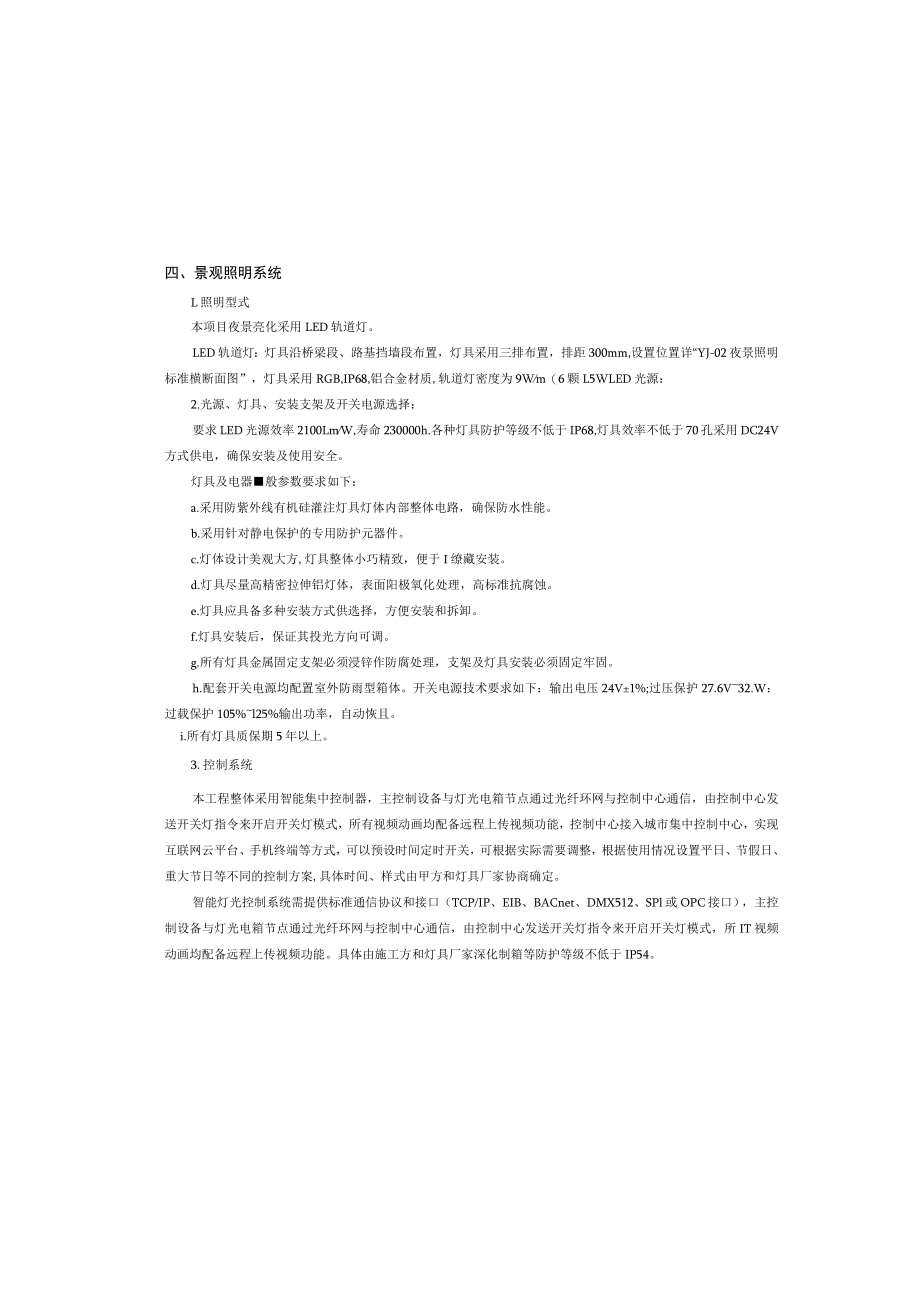

7、，要求所有箱柜、支架、桥架等于接地系统连通，系统接地四、景观照明系统L照明型式本项目夜景亮化采用LED轨道灯。LED轨道灯：灯具沿桥梁段、路基挡墙段布置，灯具采用三排布置，排距300mm,设置位置详“YJ-02夜景照明标准横断面图”，灯具采用RGB,IP68,铝合金材质,轨道灯密度为9Wm（6颗L5WLED光源：2.光源、灯具、安装支架及开关电源选择：要求LED光源效率2100LmW,寿命230000h.各种灯具防护等级不低于IP68,灯具效率不低于70孔采用DC24V方式供电，确保安装及使用安全。灯具及电器般参数要求如下：a.采用防紫外线有机硅灌注灯具灯体内部整体电路，确保防水性能。b.采用
8、针对静电保护的专用防护元器件。c.灯体设计美观大方,灯具整体小巧精致，便于I缭藏安装。d.灯具尽量高精密拉伸铝灯体，表面阳极氧化处理，高标准抗腐蚀。e.灯具应具备多种安装方式供选择，方便安装和拆卸。f.灯具安装后，保证其投光方向可调。g.所有灯具金属固定支架必须浸锌作防腐处理，支架及灯具安装必须固定牢固。h.配套开关电源均配置室外防雨型箱体。开关电源技术要求如下：输出电压24V1%;过压保护27.6V32.W：过载保护105%l25%输出功率，自动恢且。i.所有灯具质保期5年以上。3.控制系统本工程整体采用智能集中控制器，主控制设备与灯光电箱节点通过光纤环网与控制中心通信，由控制中心发送开关灯
9、指令来开启开关灯模式，所有视频动画均配备远程上传视频功能，控制中心接入城市集中控制中心，实现互联网云平台、手机终端等方式，可以预设时间定时开关，可根据实际需要调整，根据使用情况设置平日、节假日、重大节日等不同的控制方案,具体时间、样式由甲方和灯具厂家协商确定。智能灯光控制系统需提供标准通信协议和接口（TCP/IP、EIB、BACnet、DMX512、SPl或OPC接口），主控制设备与灯光电箱节点通过光纤环网与控制中心通信，由控制中心发送开关灯指令来开启开关灯模式，所IT视频动画均配备远程上传视频功能。具体由施工方和灯具厂家深化制箱等防护等级不低于IP54。八、抗震措施1、抗宸6度及6度以上地区
10、的建筑机电工程须进行抗宸设计。2、对内径不小于60mm的电气配管及重力不小于150Nm的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。3、配电箱（柜）、通信设备的安装螺栓或焊接强度应满足抗震要求。4、靠墙安装的配电柜、通信设备机柜底部应安装牢固。当底部安装螺栓或焊接强度不够时，应将顶部与墙壁进行连接。5、当配电柜、通信设备柜等非靠堵落地安装时，根部应采用金属膨胀螺栓或焊接的固定方式。6、各灯具应采用防坠链和主体结构连接，由灯具配套厂商成套提供。九、其它注意事项L必要时，灯具可采用彩色外壳以与桥梁、隧道、挡墙保持相同/相近颜色。2 .在施工阶段，应逐一核对现场实际情况，管线选择用为合理的走向和路径
11、，尽量隐蔽管线，避免对桥梁白天景天造成影响。必要时，明敷管线可采用彩色管线或刷涂料等方式以与桥梁、隧道、挡墙保持相同/相近颜色。3、灯具的具体安装方式，参见图集常用灯具安装（96D702-2）、特殊灯具安装（03D702-3）、常用低压配电设备及灯具安装（D702T3）。4 .除图中特别设计的支架外，各灯具、管线安装支架及附件由施工方配套供货解决（包含在灯具费用中）。安装支架和附件应在核对现场实际情况后选择最为经济、合理的安装方式，并应取得业主、设计、监理的认可。安装支架及附件应采取304不锈钢、铝合金材质或热镀锌等防腐措施。5、本项目仅完成照明功能设计，所有定制非标产品，本设计仅供参考，实施
12、单位应组织专业设备厂家完成深化和动画效果等，涉及产品自身安全、消防安全和结构安全的部分由深化设计单位承担相应的安全责任。6 .各子项施工前，应采取合理的安装方式和必要的安全措施以确保工程安全。7 .施工前应复核灯具实际用量方可订货，最终以收量为准。8 .其余未尽事宜按国家现行规范和标准执行。电阻W4Q。开关电源出线侧为DC24V、DC36V或DC48V安全电压，灯具及其附件不设接地装置。3 .在每个景观照明出线回路设置漏电断路器对回路漏电故障予以隔离：每个开关电源配套单相熔断器或漏电保护器（由开关电源厂家成套提供或集成在开关电源内）。4 .灯具及开关电源等电气装置应远离可燃物，并安装牢固，应有
13、防止脱落或倾倒的安全防护措施：对人员可触及的照明设备，当表面温度高于70C时，应采取隔离保护措施。5 .施工时应采取必要措施，避免对现状桥梁造成破坏。6 .灯具配套透镜及防眩光挡板的应用有效地控制眩光对人的影响，所有照明设备均达到国家相关规范的认证，灯具的防护等级均为IP68以上，电气等级III级。7 .所有照明设备设计选用国家优质无毒、防火、绝缘、耐腐、耐高温、耐老化材料、有效规避设备老化漏电、延长使用寿命。8 .在震动场所等位置采用防震动安装支架，灯具安装坚固、避免受震动后松动乃至脱落造成安全事故。9 .220V/380V配电设施安装位置应保证人手不可触摸到，人手可触摸到的各种灯具应使用安
14、全电压供电。七、节能措施1 .对于容易造成眩光的灯具都增加遮光板以控制眩光，避免对驾驶员、行人、居民等视线造成影响。2 .灯具安装应注意“见光不见灯”，尽量隐藏灯具，避免灯具对构筑物造成改变，影响白天景观。3 .灯具选用高光效节能LED光源，充分利用LED灯具效率高、显色性、启动快、寿命氏的特点实现节能。4 .工程设计控制系统，备子项建设分控单元，实现分时及分级控制，实现平日模式、周末模式、重大节假日模式三级控制：后期接入照明控制中心，通过合理控制开关时间及灯具亮度等方式实现节能。5 .通过合理配置开关电源容量及每个开关电源接入灯具数量以实现节能。6 .应制定合理的景观照明开关灯时段，严格控制
15、开关灯时段后仍在开灯的灯具类型、数量和光照强度。7 .景观照明设施的电气设备应采用防尘、防水、节能型，室外安装的景观照明配电箱与控十、设备材料及工程量4号桥序号名称型号规格单位数量备注I配电/控制箱参考尺寸W800D400H1200,304不锈钢室外双层防雨柜体台I见系统图，含控制系统2LED轨道灯24VDC,9Wm（6颗L5WLED点光源）,RGB,IP68,铝合金1188含安装轨道（厂家配套），质保：5年以上3开关电源/C220VDC24V,350144含安装支架、防水盒4配电箱现场控制器套15光纤2芯单模皮线光缆米10006网线UTP5e米12907电缆ZRYJV-O.61KV-516米508电缆ZRYJV-O.6/1KV-5X6米12909导线ZRBV-O.5kV-l2.5米1350
