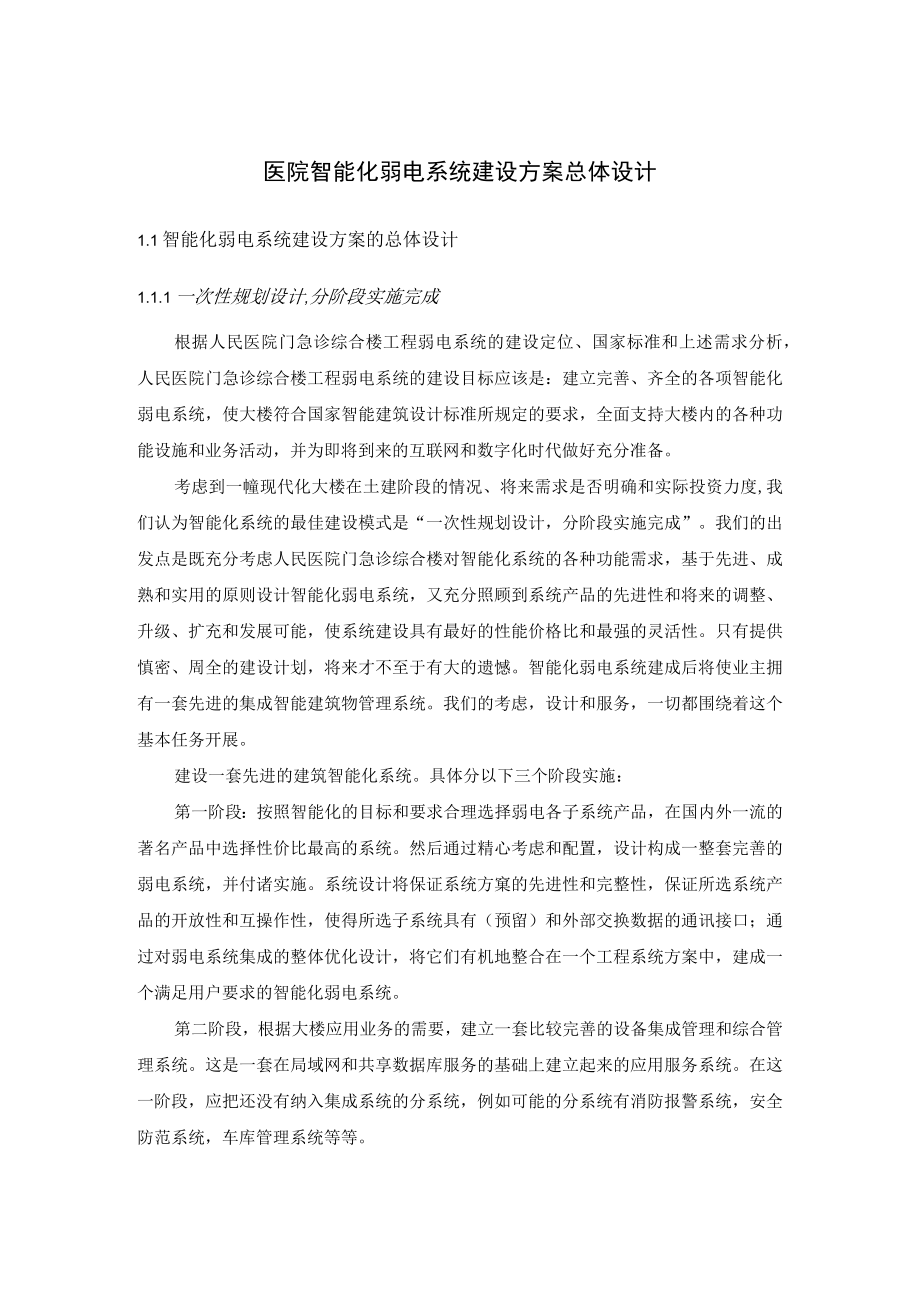

1、医院智能化弱电系统建设方案总体设计1.1智能化弱电系统建设方案的总体设计1.1.1一次性规划设计,分阶段实施完成根据人民医院门急诊综合楼工程弱电系统的建设定位、国家标准和上述需求分析，人民医院门急诊综合楼工程弱电系统的建设目标应该是：建立完善、齐全的各项智能化弱电系统，使大楼符合国家智能建筑设计标准所规定的要求，全面支持大楼内的各种功能设施和业务活动，并为即将到来的互联网和数字化时代做好充分准备。考虑到一幢现代化大楼在土建阶段的情况、将来需求是否明确和实际投资力度,我们认为智能化系统的最佳建设模式是“一次性规划设计，分阶段实施完成”。我们的出发点是既充分考虑人民医院门急诊综合楼对智能化系统的各
2、种功能需求，基于先进、成熟和实用的原则设计智能化弱电系统，又充分照顾到系统产品的先进性和将来的调整、升级、扩充和发展可能，使系统建设具有最好的性能价格比和最强的灵活性。只有提供慎密、周全的建设计划，将来才不至于有大的遗憾。智能化弱电系统建成后将使业主拥有一套先进的集成智能建筑物管理系统。我们的考虑，设计和服务，一切都围绕着这个基本任务开展。建设一套先进的建筑智能化系统。具体分以下三个阶段实施：第一阶段：按照智能化的目标和要求合理选择弱电各子系统产品，在国内外一流的著名产品中选择性价比最高的系统。然后通过精心考虑和配置，设计构成一整套完善的弱电系统，并付诸实施。系统设计将保证系统方窠的先进性和完

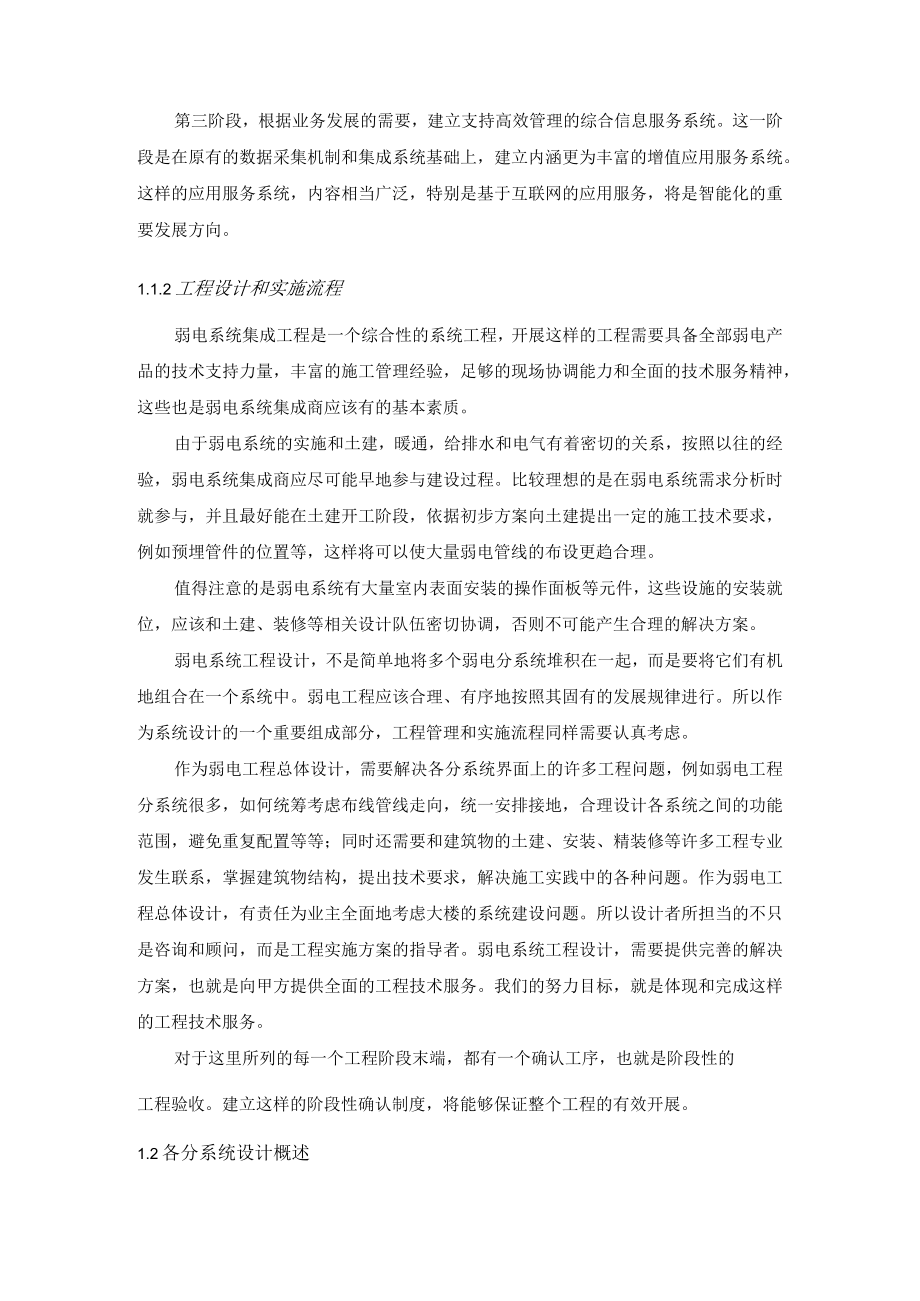

3、整性，保证所选系统产品的开放性和互操作性，使得所选子系统具有（预留）和外部交换数据的通讯接口；通过对弱电系统集成的整体优化设计，将它们有机地整合在一个工程系统方案中，建成一个满足用户要求的智能化弱电系统。第二阶段，根据大楼应用业务的需要，建立一套比较完善的设备集成管理和综合管理系统。这是一套在局域网和共享数据库服务的基础上建立起来的应用服务系统。在这一阶段，应把还没有纳入集成系统的分系统，例如可能的分系统有消防报警系统，安全防范系统，车库管理系统等等。第三阶段，根据业务发展的需要，建立支持高效管理的综合信息服务系统。这一阶段是在原有的数据采集机制和集成系统基础上，建立内涵更为丰富的增值应用服务
4、系统。这样的应用服务系统，内容相当广泛，特别是基于互联网的应用服务，将是智能化的重要发展方向。1.1.2工程设计和实施流程弱电系统集成工程是一个综合性的系统工程，开展这样的工程需要具备全部弱电产品的技术支持力量，丰富的施工管理经验，足够的现场协调能力和全面的技术服务精神，这些也是弱电系统集成商应该有的基本素质。由于弱电系统的实施和土建，暖通，给排水和电气有着密切的关系，按照以往的经验，弱电系统集成商应尽可能早地参与建设过程。比较理想的是在弱电系统需求分析时就参与，并且最好能在土建开工阶段，依据初步方案向土建提出一定的施工技术要求，例如预埋管件的位置等，这样将可以使大量弱电管线的布设更趋合理。值
5、得注意的是弱电系统有大量室内表面安装的操作面板等元件，这些设施的安装就位，应该和土建、装修等相关设计队伍密切协调，否则不可能产生合理的解决方案。弱电系统工程设计，不是简单地将多个弱电分系统堆积在一起，而是要将它们有机地组合在一个系统中。弱电工程应该合理、有序地按照其固有的发展规律进行。所以作为系统设计的一个重要组成部分，工程管理和实施流程同样需要认真考虑。作为弱电工程总体设计，需要解决各分系统界面上的许多工程问题，例如弱电工程分系统很多，如何统筹考虑布线管线走向，统一安排接地，合理设计各系统之间的功能范围，避免重复配置等等；同时还需要和建筑物的土建、安装、精装修等许多工程专业发生联系，掌握建筑

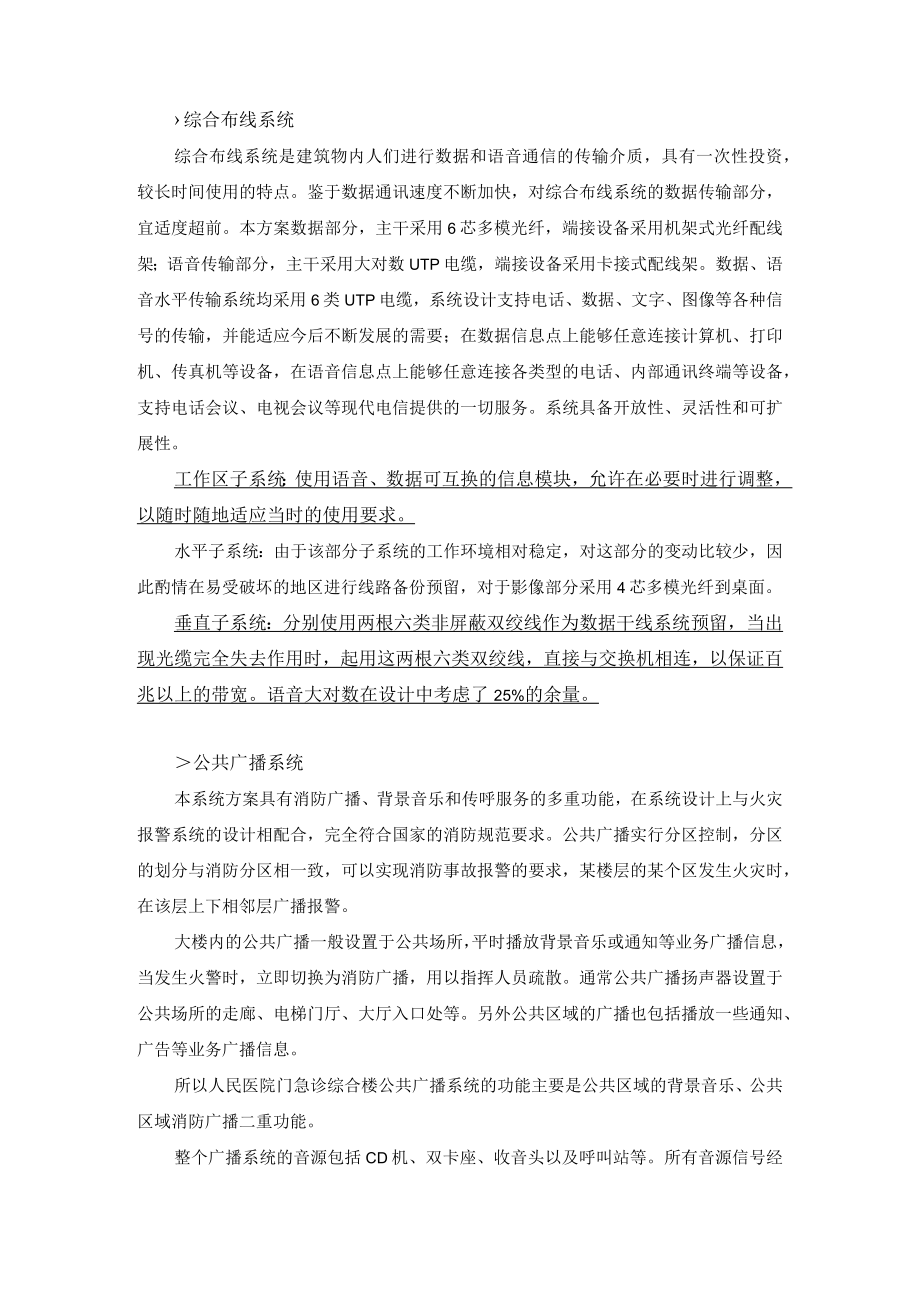

6、物结构，提出技术要求，解决施工实践中的各种问题。作为弱电工程总体设计，有责任为业主全面地考虑大楼的系统建设问题。所以设计者所担当的不只是咨询和顾问，而是工程实施方案的指导者。弱电系统工程设计，需要提供完善的解决方案，也就是向甲方提供全面的工程技术服务。我们的努力目标，就是体现和完成这样的工程技术服务。对于这里所列的每一个工程阶段末端，都有一个确认工序，也就是阶段性的工程验收。建立这样的阶段性确认制度，将能够保证整个工程的有效开展。1.2各分系统设计概述综合布线系统综合布线系统是建筑物内人们进行数据和语音通信的传输介质，具有一次性投资，较长时间使用的特点。鉴于数据通讯速度不断加快，对综合布线系统
7、的数据传输部分，宜适度超前。本方案数据部分，主干采用6芯多模光纤，端接设备采用机架式光纤配线架；语音传输部分，主干采用大对数UTP电缆，端接设备采用卡接式配线架。数据、语音水平传输系统均采用6类UTP电缆，系统设计支持电话、数据、文字、图像等各种信号的传输，并能适应今后不断发展的需要；在数据信息点上能够任意连接计算机、打印机、传真机等设备，在语音信息点上能够任意连接各类型的电话、内部通讯终端等设备，支持电话会议、电视会议等现代电信提供的一切服务。系统具备开放性、灵活性和可扩展性。工作区子系统：使用语音、数据可互换的信息模块，允许在必要时进行调整，以随时随地适应当时的使用要求。水平子系统：由于该
8、部分子系统的工作环境相对稳定，对这部分的变动比较少，因此酌情在易受破坏的地区进行线路备份预留，对于影像部分采用4芯多模光纤到桌面。垂直子系统：分别使用两根六类非屏蔽双绞线作为数据干线系统预留，当出现光缆完全失去作用时，起用这两根六类双绞线，直接与交换机相连，以保证百兆以上的带宽。语音大对数在设计中考虑了25%的余量。公共广播系统本系统方案具有消防广播、背景音乐和传呼服务的多重功能，在系统设计上与火灾报警系统的设计相配合，完全符合国家的消防规范要求。公共广播实行分区控制，分区的划分与消防分区相一致，可以实现消防事故报警的要求，某楼层的某个区发生火灾时，在该层上下相邻层广播报警。大楼内的公共广播一
9、般设置于公共场所，平时播放背景音乐或通知等业务广播信息，当发生火警时，立即切换为消防广播，用以指挥人员疏散。通常公共广播扬声器设置于公共场所的走廊、电梯门厅、大厅入口处等。另外公共区域的广播也包括播放一些通知、广告等业务广播信息。所以人民医院门急诊综合楼公共广播系统的功能主要是公共区域的背景音乐、公共区域消防广播二重功能。整个广播系统的音源包括CD机、双卡座、收音头以及呼叫站等。所有音源信号经主机和定压功率放大器以后，以IOOV电压传送至各扬声器。有线电视系统人民医院门急诊综合楼作为现代化的住院综合楼，通过有线电视给病人在住院期间有一个轻松的环境。本次方案主要考虑在人民医院门急诊综合楼的各病房
10、、值班室、公共休息区等功能房间和区域设计了有线电视终端接口。以便人民医院门急诊综合楼内部工作、管理人员或者是住院病人都能根据不同的需要收看有线电视节目。建筑设备管理自动化系统人民医院作为一座集楼宇自控、消防、安保及诸多子系统于一体的综合性医疗、救护、微生物科研、办公等综合性场所，其对于楼宇自控系统有很高的要求，它不仅需要对大楼内的所有的机电设备如冷热源系统、空调通风设备、照明设备、给排水设备、配电系统和电梯系统等进行统一管理，而且这些设备还需与其它的智能化子系统进行通讯及所需要的联动控制，确保对手术室、血透室等实验室特别控制，以致力于创造一个高效、节能、舒适、高性能价格比、温馨而安全的工作环境
11、。安全防范系统人民医院门急诊综合楼要求具有高度安全保密及警戒性，需要重点监控区域较多，如停车库、大堂出入口、电梯厅、电梯轿箱、主要通道等，各监视点为医院的安全管理提供有效的图像信息，有效地预防并迅速反应突发性事件，按设定要求录像，为事件发生提供有效的依据。由于住院楼对于报警点要求尽量不布，闭路电视监视系统是整个医院安全防范系统的基础，通过现场摄像机，可对重点区域进行二十四小时监视，是极为有效的安全防范手段。闭路电视监控系统主要以电视图像为监控手段，对监控部位进行跟踪观察、连续录像以达到对重点区域监控和管理的目的。因此监控系统的设计要求不能有丝毫差错。集成管理系统能与保安监控系统主机间通过通讯接
12、口连接，可采用的方式是串口连接方式。或通过保安监控系统的多媒体控制软件提供相关指令，让集成管理系统对保安监控主机进行控制和管理。计算机网络系统由于本大楼网络内网部分，其物理结构相对简单，我们认为本网络的另外重点是逻辑上规划整个网络，根据部门职能的不同、位置不同划分vlan,不同的VLAN之间制定相应的访问规则，出入口的访问规则；同时规划整个网络的进出规则，从而提高整个系统的可靠性、安全性和可管理性。LED大屏幕显示及触摸屏查询系统LED和触摸屏系统是医院发布信息的重要途径，根据大楼内具体的安装位置我司设计了10平方左右d)3.755双基色大屏幕。并在合适的、明显的位置设置了一台液晶显示触摸屏。
13、弱电防雷接地系统人民医院门急诊综合楼工程为二级防雷建筑，弱电系统与大楼其他电气系统共用一个联合接地体，其接地电阻不大于1欧姆，机房内采用303铜排形成联合接地网。机房系统机房是人民医院门急诊综合楼数据交换的中心。为实现相应功能，其弱电系统必须利用先进的计算机技术、自动控制技术、通信技术、多媒体技术，以及信息处理技术等，为用户提供高效、便捷、舒适、安全、经济的环境和管理条件的场所，提供便捷、先进的信息获取和处理系统，高效、优化的设备管理和资源配置，并建设成为一个现代化、智能化的办公网络。门禁管理系统门禁系统已成为安全防范系统中极其重要的一部分，在一些发达国家中，门禁系统正以远远高于其它类安防产品
14、的进度迅猛发展；门禁系统之所以能在众多安防产品中脱颖而出，根本原因是因为其改变了以往安防产品如闭路监控、防盗报警等被动的安防方式，以主动地控制替代了被动监视的方式，通过对主要通道的控制大大地防止了罪犯从正常通道的侵入，并且可以在罪案发生时通过对通道门的控制限制罪犯的活动范围制止犯罪或减少损失。近年来，门禁系统由于其自身的优势，己在国内悄然兴起，包括邮电系统、供电系统、银行系统、住宅小区、度假村等各种类型的场所都己有使用门禁系统的范例，通过这套系统的使用极大地提高了管理者的工作效率和管理区域内的安全程度。在工厂、学校、办公室、商店、金融系统、军事系统、住宅、宾馆等多种场合，为了学习、工作、生活的
15、安全与有效，需要进行封闭式管理。传统的方法是工作人员对出入人员进行登记放行。这种方法费事、费力又容易出错，而且管理不严格。随着技术的进步，门禁系统逐渐由原来的钥匙开门，到IC卡的门禁管理，最后到现在的非接触式门禁系统。非接触式门禁系统采用个人识别卡方式工作。给每个有权进入的人发一张个人识别卡，相当于一把钥匙。系统根据该卡的卡号和当前时间等信息，判断该卡持有人是否可以进出，如果可以，则系统自动开门，否则，不开门。对于工厂、机关等需要考勤的场所，门禁系统还可以记录每个职工是否按时上下班。门禁系统的另一优点是可以随时增加和删除某一卡。而不必担心某一卡丢失后造成什么损失。一套现代化的、功能齐全的门禁系
16、统，不止是作为进出口管理使用，而且还有助于内部的有序化管理。它将时刻自动记录人员的出入情况，限制内部人员的出入区域、出入时间，礼貌地拒绝不速之客。同时也将有效的保护您的财产不受非法侵犯。多媒体会议系统媒体是一种表达意念、传达信息的，根据媒体传达方式的不同，可分为文字(TEXT)图形(Graphics)、声音(SoUnd)、影像(Image)、动画(Animation)和影片(VideO)等，广播电台通过声音传播，电视台传播的媒体是影片，广告看板则属于文字或图形媒体。各种形式的媒体间，并没有互斥性，可以彼此相互结合应用，而为了强调媒体的整合，具有多元表现方式的媒体称为多媒体。会议和大型活动就是因为内容复杂，效果要求极高，所以多媒体被广泛采用。传统的多媒体经常就用在教学上，例如应用电视机、录放机、音响、幻灯机和投影机等视听媒体设备的教学活动，称为多媒体教学。另
