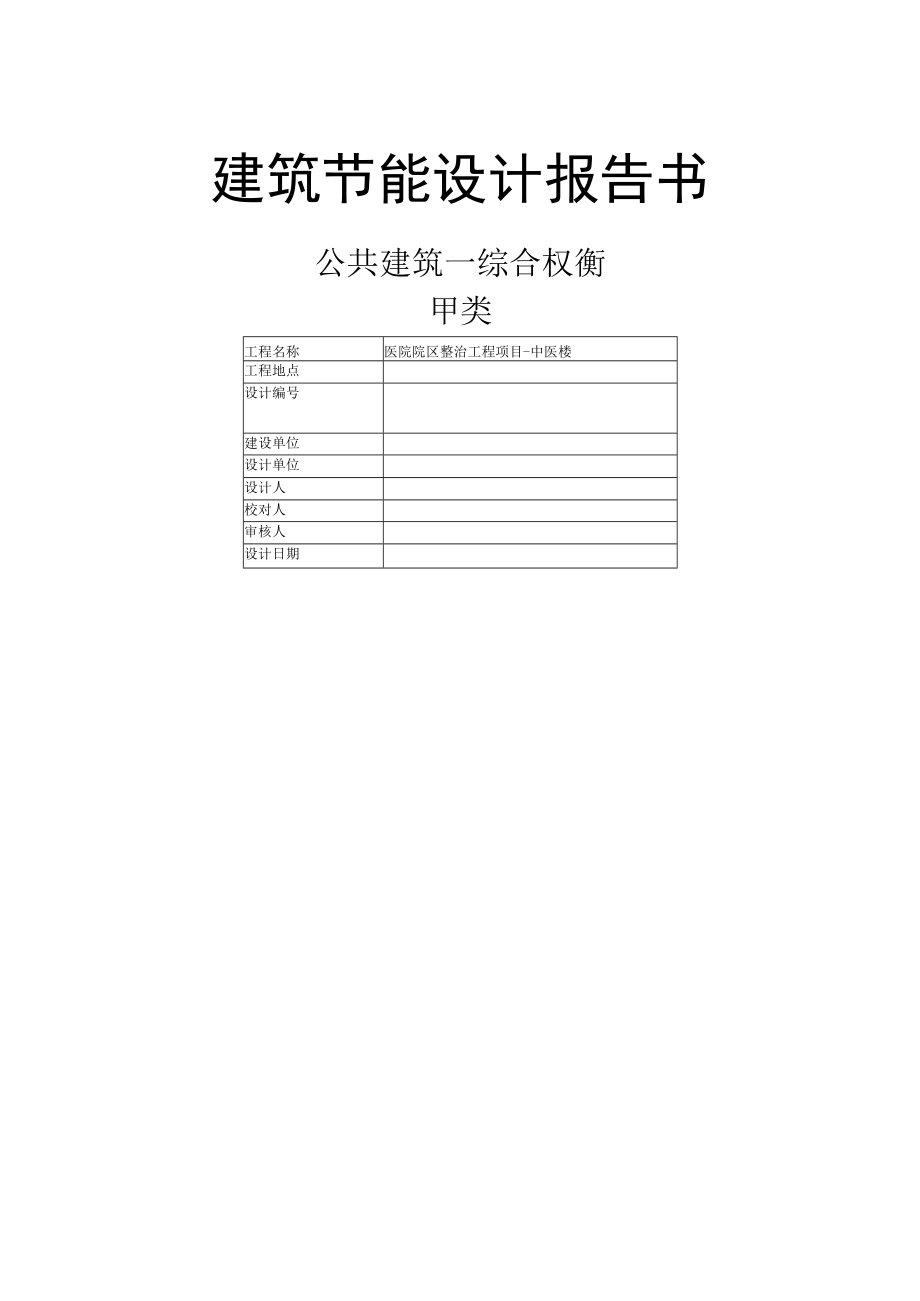

1、建筑节能设计报告书公共建筑一综合权衡甲类工程名称医院院区整治工程项目-中医楼工程地点设计编号建设单位设计单位设计人校对人审核人设计日期目录1建筑概况42设计依据43工程材料44围护结构作法简要说明55体形系数56窗墙比56.1 窗墙比56.2 夕卜窗表67可见光透射比68天窗68.1 天窗屋顶比68.2 天窗类型69屋顶构造69.1屋顶构造一610外墙构造710.1 外墙相关构造710.1.1 外墙构造一710.1.2 热桥梁构造一710.1.3 热桥柱构造一710.2 外墙主断面传热系数的修正系数810.3 外墙平均热工特性811挑空楼板构造911.1挑空楼板构造一912外窗热工912.1
2、外窗构造912.2 外遮阳类型1012.2.1 平板遮阳1012.3 平均传热系数1012.4 综合太阳得热系数1012.5 总体热工性能Ii13有效通风换气面积1114隔热检查1215非中空窗面积比1216外窗气密性1217幕墙气密性1318综合权衡1318.1 计算条件1318.2 房间类型1418.2.1 房间表1418.2.2 作息时间表1418.3 综合权衡1419结论1420附录1520.1 工作日停假日室内空调温度时间表()1520.2 工作日印假日室内供暖温度时间表()1520.3 工作日件假日人员逐时在室率(%)1520.4 工作日用假日照明开关时间表(%)1520.5 工作
3、日停假日设备逐时使用率(%)1620.6 工作日印假日空调系统运行时间表(1:开,0:关)161建筑概况工程名称医院院区整治工程项目中医楼工程地点地理位置北纬：23.08东经：113.14建筑面积地上668m(建筑面积692.84m2)地下0m1建筑层数地上4地下0建筑高度14.4m建筑(节能计算)体积2404.01建筑(节能计算)外表面积1079.42北向角度0结构类型豉混结构外墙太阳辐射吸收系数0.60屋顶太阳辐射吸收系数0.752设计依据1 .公共建筑节能设计标准(GB50189-2015)2 .民用建筑热工设计规范(GB50176-2016)3 .建筑外门窗气密，水密，抗风压性能分级及
4、检测方法(GB/T7106-2008)4 .建筑幕墙(GBZT21086-2007)3工程材料材料名称导热系数蓄热系数S密度P比热容Cp蒸汽渗透系数U备注W(m.K)W(m2.K)kgm3J(kg.K)g(m.h.kPa)水泥砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范GB50176-2016水泥聚合物抗裂砂浆0.93011.3701800.01050.00.0210来源：民用建筑热工设计规范GB50176-2016石灰砂浆0.81010.0701600.01050.00.0443来源：民用建筑热工设计规范GB50176-2016陶粒混凝土(p=17
5、00)0.95011.1051700.01050.00.0000钢筋混凝土1.74017.2002500.0920.00.0158来源：民用建筑热工设计规范GB50176-2016碎石、卵石混凝土(p=2300)1.74017.2002500.0920.00.0158来源：民用建筑热工设计规范GB50I76-2016挤塑聚苯乙烯泡沫塑料（带表皮）0.0300.34035.01380.00.0000来源：民用建筑热工设计规范GB50176-2016,蒸汽渗透系数没有给出防水卷材0.2309.370900.01620.00.0000玻化微珠无机保温砂浆0.0701.200300.01050.00.
6、0000粘土实心砖0.81010.5511800.01050.00.00004围护结构作法简要说明1 .屋顶构造：屋顶构造一：（由上到下）水泥砂浆20mm+碎石、卵石混凝土（p=23OO）5Omm+挤塑聚苯乙烯泡沫塑料（带表皮）30mm+防水卷材2mm+水泥砂浆20mm+陶粒混凝土（p=1700）20mm+钢筋混凝土12Omm+水泥砂浆20mm2 .夕卜墙构造：外墙构造一：（由外到内）水泥砂浆20mm+粘土实心砖18Omm+水泥砂浆IOmm+玻化微珠无机保温砂浆34mm+水泥聚合物抗裂砂浆7mm3 .挑空楼板构造：挑空楼板构造一：（由上到下）水泥砂浆20mm+钢筋混凝土12Omm4 .外窗构造
7、:普通铝合金窗+浅灰色LOW-E中空玻璃（6+12A+6）：传热系数3.500Wm2.K,自身遮阳系数0.4305体形系数外表面积1079.42建筑体积2404.01体形系数0.456窗墙比6.1窗墙比朝向立面窗面积（Itf）墙面积（肝）窗墙比南向立面30.00171.490.00北向立面40.00118.710.00东向立面181.36307.710.26西向立面241.04289.530.14平均122.40887.430.146.2外窗表朝向编号尺寸楼层数量单个面积(ma)合计面积(ms)东向81.36C13211.302.102432.738.19C15181.501.80142.70
8、10.80C27212.70x2.1024115.6762.37西向41.04C12181.201.8014192.1641.047可见光透射比朝向立面窗墙比最不利窗编号最不利透射比透射比限值南向立面30.00无0.60北向立面40.00无0.60东向立面10.26C27210.620.60西向立面20.14C12180.620.60标准依据公共建筑,节能设计标准(GB50189-2015)第3.2.4条标准要求当窗墙面积比小于0.40时，玻璃的可见光透射比不应当小于0.6;当窗墙面积比大于等于0.40时，玻璃的可见光透射比不应当小于0.4：结论满足8天窗8.1 天窗屋顶比本工程无此项内容8.
9、2 天窗类型本工程无此项内容9屋顶构造9.1屋顶构造一材料名称(由上到下)厚度6导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)w(m1.K)(m1K)AVD=R*S水泥砂浆200.93011.3701.000.0220.245碎石、卵石混凝土(p=2300)501.74017.2001.000.0290.494挤塑聚苯乙烯泡沫塑料(带表皮)30(施工厚度0.0300.3401.200.8330.34037.5)防水卷材20.2309.3701.000.0090.081水泥砂浆200.93011.3701.000.0220.245陶粒混凝土（p=1700）200.95011.10
10、51.500.0140.234钢筋混凝土1201.74017.2001.000.0691.186水泥砂浆200.93011.3701.000.0220.245各层之和Z2821.0183.069外表面太阳辐射吸收系数0.75传热系数K=l(0.16+ZR)0.85标准依据公共建筑节能设计标准（GB50189-2015）第3.4.1条标准要求K=0.9结论满足10外墙构造10.1外墙相关构造10.1.1 外墙构造一材料名称（由外到内）厚度5导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)W(m2.K)(m,K)WD=R*S水泥砂浆200.93011.3701.000.0220.24
11、5粘土实心砖1800.81010.5511.000.2222.345水泥砂浆100.93011.3701.000.0110.122玻化微珠无机保温砂浆340.0701.2001.200.4050.583水泥聚合物抗裂砂浆70.93011.3701.000.0080.086各层之和Z2510.6673.380外表面太阳辐射吸收系数0.60传热系数K=l(0.16+ZR)1.2110.1.2 热桥梁构造一材料名称（由外到内）厚度6导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)w(m1.K)a(m1K)WD=R*S水泥砂浆200.93011.3701.000.0220.245钢筋混凝
12、土2001.74017.2001.000.1151.977水泥砂浆200.93011.3701.000.0220.245各层之和Z2400.1582.466外表面太阳辐射吸收系数0.60传热系数K=l(0.16+gR)3.1510.1 .3热桥柱构造一材料名称（由外到内）厚度3导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W(m.K)w(m1.K)a(m1)wD=R*S水泥砂浆200.93011.3701.000.0220.245钢筋混凝土2001.74017.2001.000.1151.977水泥砂浆200.93011.3701.000.0220.245各层之和Z2400.1582.466外表面太阳辐射吸收系数0.60传热系数K=l(0.16+ZR)3.1510.2 外墙主断面传热系数的修正系数表A.0.3外墙主体部位传热系数的修正系数气候分区外保温夹心保温(自
