1、厂房屋顶IOMW分布式光伏发电示范项目项目施工组织设计方案LI施工组织构想项目拟采用多晶硅光伏组件,由大功率逆变器将直流电能转化为交流电,经一次升压送入当地的公共电网。光伏发电系统采用分散逆变集中上网方式布置,主要的建(构)筑物有光伏阵列支架、逆变等电气开关和运行控制综合房等;主要的设备有:太阳能光伏组件、逆变器、交流柜等。工程施工涉及:设备基础施工、屋面钢结构改造、设备安装,包括:太阳能光伏组件及支架安装、电气设备安装等;管线施工,包括:交直流电缆敷设等。本工程光伏电站厂址位于市,紧邻沪宁、沿江高速,条件便利,道路交通条件良好。本工程设备及材料运输主要以汽车公路运输为主,其中光伏组件采用集装

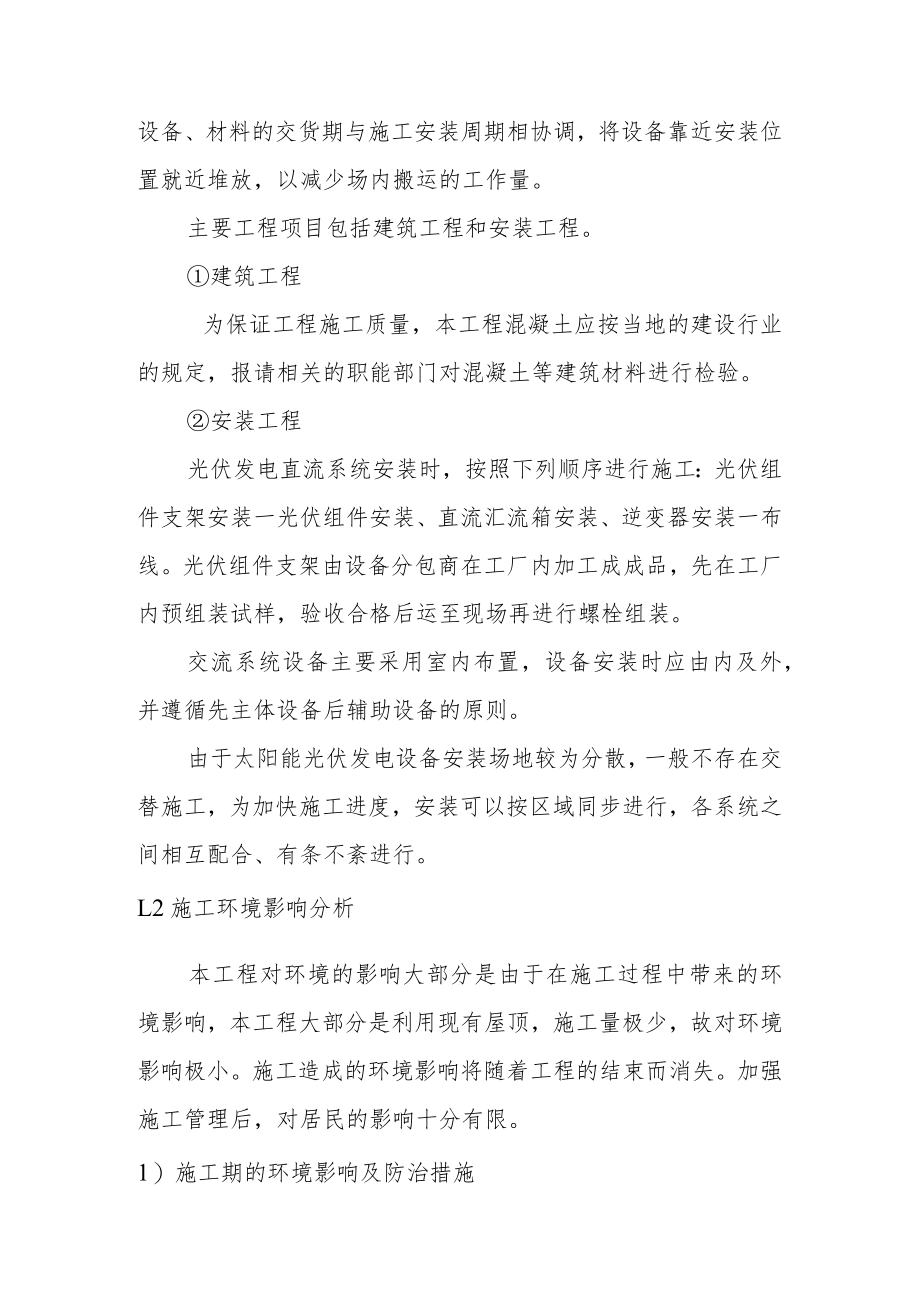

2、箱卡车运输为主,电气设备采用中型卡车运输。施工总平面规划的原则为:在保证施工顺利进行的前提下,本着节约的精神,布置紧凑,充分利用场地内不布置设备的空地;按照先土建,后安装的原则,各施工单位要密切配合,一旦土建施工完毕,要尽快撤出,为安装进入创造条件;施工单位应在满足施工进度的前提下,统一规划使用施工场地。本工程施工生产场地考虑利用场地内不布置设备的空地,其中施工生产用地主要安排在光伏阵列内布置电气设备房后两侧剩余的空置场地上。为了便于设备安装,实际施工时候应尽量将设备、材料的交货期与施工安装周期相协调,将设备靠近安装位置就近堆放,以减少场内搬运的工作量。主要工程项目包括建筑工程和安装工程。建筑

3、工程为保证工程施工质量,本工程混凝土应按当地的建设行业的规定,报请相关的职能部门对混凝土等建筑材料进行检验。安装工程光伏发电直流系统安装时,按照下列顺序进行施工:光伏组件支架安装一光伏组件安装、直流汇流箱安装、逆变器安装一布线。光伏组件支架由设备分包商在工厂内加工成成品,先在工厂内预组装试样,验收合格后运至现场再进行螺栓组装。交流系统设备主要采用室内布置,设备安装时应由内及外,并遵循先主体设备后辅助设备的原则。由于太阳能光伏发电设备安装场地较为分散,一般不存在交替施工,为加快施工进度,安装可以按区域同步进行,各系统之间相互配合、有条不紊进行。L2施工环境影响分析本工程对环境的影响大部分是由于在

4、施工过程中带来的环境影响,本工程大部分是利用现有屋顶,施工量极少,故对环境影响极小。施工造成的环境影响将随着工程的结束而消失。加强施工管理后,对居民的影响十分有限。1)施工期的环境影响及防治措施光伏发电场征地对土地利用影响较小。2)噪声施工内容主要为光伏发电组件基础浇筑、组件设备运输安装、控制中心修建等。施工噪声主要来自于施工机械以及运输车辆,本工程施工大部分安排在白天,且场址周围道路,没有居民和工矿,因此施工期噪声对外界影响很小,受噪声影响人群主要为施工人员。尽管施工区对周围影响较小,但工程开工后仍应严格执行有关的条例、规定,使施工场地边界处的噪声值达到建筑施工场界噪声限值(GB12523-

5、90)中的有关标准。此外,施工运输车辆也将增大相关道路的交通噪声,虽然车辆运输主要利用现有公路,对公路附近居民的影响不大,但仍应对车辆行驶时间、行驶路线进行严格控制和管理,注意避开噪声敏感区域和噪声敏感时段,文明行车。3)扬尘和废气影响由于施工区远离居民区,因此受影响的人群主要为施工人员。为减小施工扬尘和废气对施工人员的影响,必须配合相应的环境保护措施,如定期洒水清扫运输车进出的主干道、建筑材料堆场以及混凝土拌和处应定点定位并采取适当的防尘措施、加强对施工机械和运输车辆的维修保养等,同时提倡文明施工,加强施工管理。4)施工期废、污水排放的影响工程施工废水其主要成分是含泥沙废水,若任意随地漫流,

6、将会污染光伏电场周围环境,应对废水进行收集,在现场开挖简易池子对泥浆水进行沉淀处理,处理后尾水全部予以回用,可用于施工场地冲洗、工区洒水或施工机械冲洗等。5)运行期的环境影响太阳能光伏发电的工艺流程是利用自然光将光能直接转变为电能的过程。在生产过程中不消耗燃料,不产生废水、废气等污物。因此运行期间不会对环境的产生影响。6)对生态景观影响该项目的建设,不仅可为区域提供充足的电力,而且排列整齐的太阳能光伏发电组件与蓝天、白云构成一道美丽的风景,增添新的亮点。7)对社会经济的影响太阳能光伏发电场的建设不但为当地提供了清洁能源,同时能增加当地的财政收入,从多方面推动当地社会经济的发展。L3施工消防措施

7、消防设计贯彻“预防为主,防消结合”方针,针对工程的具体情况,采用先进的防火技术,以保障安全,使用方便、经济合理为宗旨。配电装置及中控楼、逆变压器室及生活楼设置消火栓、手提式灭火器等消防设备,以遏止火灾事故的发生,创造良好的消防环境。同时在工艺设计、材料选用、平面布置中均按照有关消防规定执行。1)机电消防设计原则太阳能光伏发电场发电设备,送、变、配电设备以及一切用电设备和线路,在运行过程中或带电状态下,由于电气短路、负荷、接触不良、静电和雷电易引起火灾。根据太阳能发电自身的特点,机电消防根据不同的对象采取不同的防火技术措施,阻止电气火灾事故的发生。电气系统的消防措施:电气设备布置全部满足电气及防

8、火安全距离。2)消防总体设计方案太阳能光伏发电场消防总体设计原则要保证安全运行的要求。消防是太阳能光伏发电场管理工作的一项首要任务,一方面要考虑太阳能光伏发电场工程自身的安全;另一方面要考虑太阳能光伏发电场工程对周围环境的安全。在总体设计时,应按危险品火灾危险程度分区分类隔离,做到安全运行。太阳能光伏发电场消防总体设计满足适用要求,太阳能光伏发电场总体设计要遵循适用的原则。所谓适用就是总体设计要满足各种区域的使用要求。太阳能光伏发电场内部的建筑物、构筑物以及电气设备之间的防火距离要满足防火设计规范。各种区域尽管功能不一样,在使用上都有一个共同的要求:保证太阳能光伏发电场发电组件的正常运行。太阳

9、能光伏发电场消防总体设计满足经济性的要求。经济性体现在以下几个方面:总体设计应使布局紧凑,既能保证建筑物、构筑物以及电器之间必要的防火间距,又能节省用地,以减少建设投资;总体设计要有利于各种设施、设备效能的充分发挥,保证各种设施设备的有效利用,提高劳动效率和太阳能光伏发电场的经济效益。3)工程施工场地规划施工场地规划中,施工区域远离易燃易爆仓库,规划合理化,总体规划应使布局紧凑,既能保证建筑物、构筑物以及电器之间必要性的防火间距,又能节省用地。严格执行现场使用明火制度,电焊时要有专人看火,看火人员应携带水桶及石棉布,焊接前,应检查周围的环境,清理周围的易燃物。对易燃易爆材料、器材要严格管理,重

10、点部位(仓库、油漆库、易燃物间等)按要求设置警告标志,存放在远离现场的专门仓库内。气压焊用的氧气钢瓶、乙怏钢瓶在作业过程中,必须间隔5m。两瓶与明火作业距离不小于IOn1。氧气钢瓶、乙烘钢瓶设置在专用的悬挑平台上。施工现场使用的安全网、密目式安全网、保温材料,必须符合消防安全规定,不得使用易燃、可燃材料。雨季要做好防雷电。机电设备必须专人使用,专人维修,并搭设防雨措施。全部电器必须安装漏电保护装置,禁止用电灯取暖或烘衣服。下班后,由电工切断施工现场的全部电源。L4劳动安全与工业卫生1)可能产生的职业危害以及造成危害的因素本工程施工期主要可能发生安全事故的因素包括:设备运输作业、吊装作业、设备安

11、装和施工时的高空作业、施工时用电作业、变电站电气设备安装以及设备损坏、火灾等。运行期主要可能发生安全事故的环节包括:太阳能光伏发电设备与输变电设备损坏、火灾、爆炸危害;噪声及电磁辐射的危害;电气伤害、坠落和其它方面的危害。2)施工期劳动安全和工业卫生措施针对上述施工期危害因素,采取以下必要措施,以预防施工期危害和预防传染性疾病的发生,保证工程建设的正常开展。各种机械设备和车辆严禁无证人员操作,并对各种机械设备进行定期检修或更换;高空作业和起吊作业严禁在大风和雷雨天气进行。起吊作业时,注意绳索等捆绑物是否符合起吊要求,严禁吊车超载作业;用电作业应做好安全防护措施,必须进行接地保护。严禁一闸多机作

12、业。对电缆进行绝缘检验,在施工用电的电缆周围禁止堆放易燃物品。3)运行期劳动安全与工业卫生措施对运行期中存在的火灾、爆炸、电击、机械损伤、雷击、噪声、振动、电磁辐射等危害因素,要加强安全管理,制定安全生产监督制度。建立并完善安全生产管理制度,避免人为原因造成事故发生;严格执行消防防火制度,做好火灾预防工作(参见消防章节);根据现行的建筑防雷设计规范中的要求进行防止保护装置的设计。根据现行的电力设备接地设计技术规程和电力工程接地设计规范规定进行全厂安全接地设计。根据电力设备过电压保护设计技术规程进行带电设备安全净距的设计,以保证人身及设备安全;进行光伏发电设备检修时,应严格执行厂商技术要求进行,

13、以避免发生机械损伤和触电事故;为减轻电磁辐射损害,禁止长时间在高压设备区工作,在微机前工作不宜超过8小时。4)光伏电场安全与卫生机构及专项设施配置本光伏电场不需要配备专门的卫生机构,光伏电场职工可以就近到附近的医院看病就诊。光伏电场设置专门的安全生产监督机构(由行政管理兼),定期对光伏电场内生产设施进行安全检查,并对工人进行安全教育。5)光伏电场安全生产监督制度为了监督与安全生产有关的各项规章制度、反事故措施和上级有关安全生产指示的贯彻执行,对违章违规作业进行检查,光伏电场应结合光伏电场的实际情况制定安全生产监察制度。安全生产监察制度应规定安全生产监察的内容、安全监察人员的职权及职业标准、安全

14、监察例行工作、事故调查、事故分析、事故预防、安全监察通知书等内容。6)消防、防止电气误操作、防高空坠落等管理制度消防和防火是变电站安全工作的重点,为保证严格执行消防法规,正确使用变电站的消防设备,加强员工防火意识,防止火灾事故的发生,变电站应制定详细的消防工作制度。消防工作制度规定消防管理的内容、消防管理的职责和权利、消防设备检查、定期消防知识和技能培训等内容,具体消防管理制度如下:消防管理人员全面负责变电站内和太阳能光伏发电场防火、消防工作;消防工作人员应对变电站内存在火灾危害因素的场所进行定期检查,对检查过程中发现的问题及时上报和处理;按照消防设备使用及保养要求,对变电站内消防设备进行定期

15、检查,损坏的设备要及时维修,过期设备从新购置,以保证设备的正常使用;定期对变电站内工作人员进行消防培训,培训内容包括消防设备的使用、变电站防火常识、紧急情况逃生自救等内容;电气误操作可造成重大的生产事故和人体伤害事故,为保证光伏电场工作人员和设备的安全,变电站应制定防止电气误操作的管理制度,规定电气操作、检修作业的程序及要求、防止误操作管理、防止误操作培训等内容,具体防止电气误操作制度如下:依据国家有关规定和行业规范的规定,制定电气操作票制度、严格管理电气操作、加强电气操作人员培训;结合太阳能光伏发电场具体情况对电气设备检修制定检修票制度,以防止检修期间发生触电事故;制定员工培训制度,定期对员工进行安全教育,组织员工学习电气误操作相关规定。7)工业卫生与劳动保护管理规定为保护运行人员的健康、防止人身事故的发生,光伏电场应按照国家有关法律法规要求,制定工业卫生与劳动保护管理规定。对防暑降温、放射保护、职业病防治、防毒、女职工特殊保护、劳保用品等内容做出规定。8)事故调查处理与事故统计制度本光伏电场工程应按照国务院特别重大事故调查程序暂行规定等法规要求,建立调查、事故上报和事故统计制度,以保证事故发生后及时处理。事故纪录采用计算机技术进行记录,以方便统计。妥善利用事故统计资料,从中吸取总结经验教训,避免同类事故再次发生。9)其它劳动安全、工业卫生管理制度按照国家和地方有关
