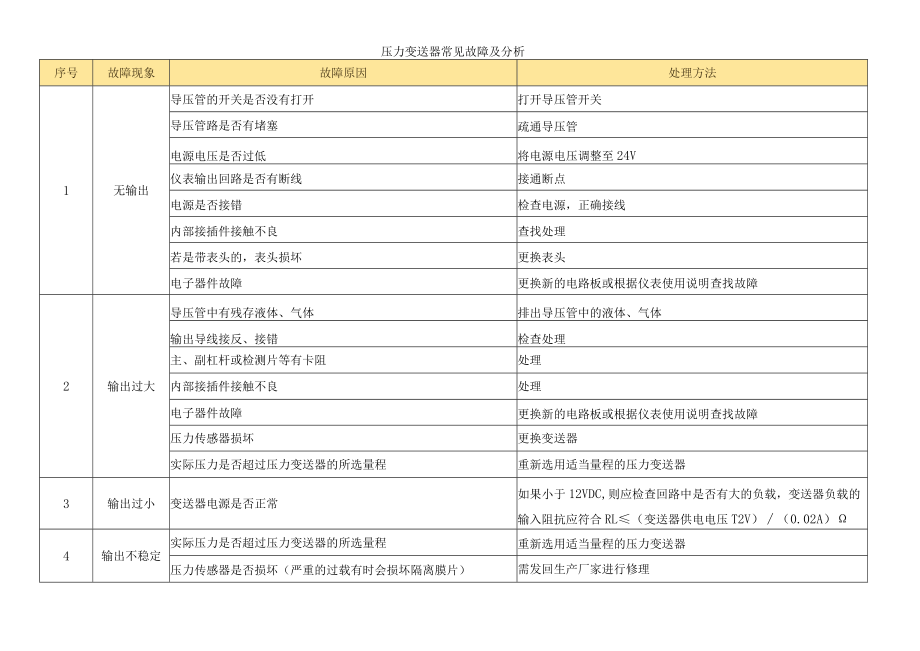

1、压力变送器常见故障及分析序号故障现象故障原因处理方法1无输出导压管的开关是否没有打开打开导压管开关导压管路是否有堵塞疏通导压管电源电压是否过低将电源电压调整至24V仪表输出回路是否有断线接通断点电源是否接错检查电源,正确接线内部接插件接触不良查找处理若是带表头的,表头损坏更换表头电子器件故障更换新的电路板或根据仪表使用说明查找故障2输出过大导压管中有残存液体、气体排出导压管中的液体、气体输出导线接反、接错检查处理主、副杠杆或检测片等有卡阻处理内部接插件接触不良处理电子器件故障更换新的电路板或根据仪表使用说明查找故障压力传感器损坏更换变送器实际压力是否超过压力变送器的所选量程重新选用适当量程的压

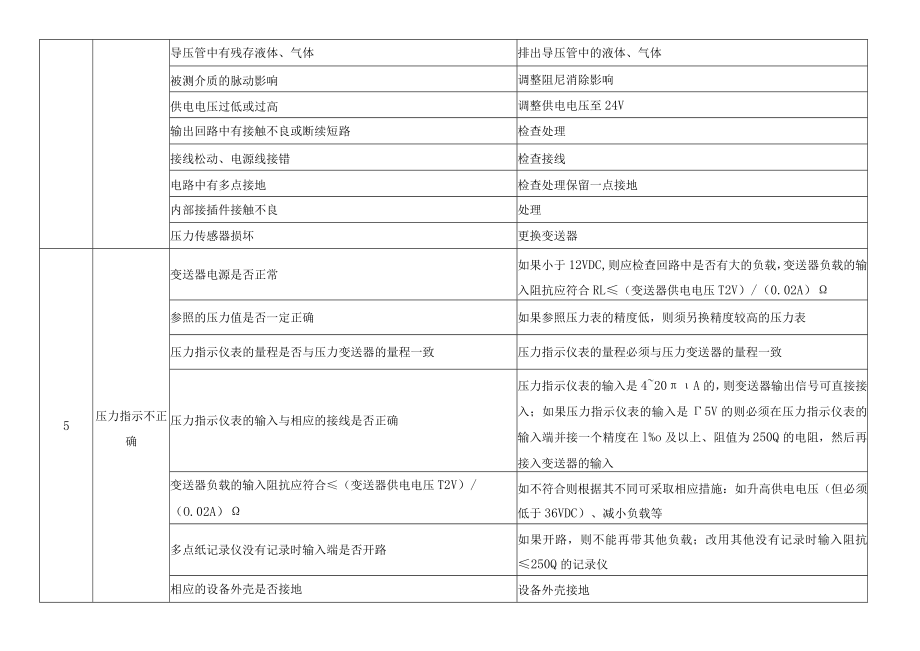

2、力变送器3输出过小变送器电源是否正常如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RL(变送器供电电压T2V)(0.02A)4输出不稳定实际压力是否超过压力变送器的所选量程重新选用适当量程的压力变送器压力传感器是否损坏(严重的过载有时会损坏隔离膜片)需发回生产厂家进行修理导压管中有残存液体、气体排出导压管中的液体、气体被测介质的脉动影响调整阻尼消除影响供电电压过低或过高调整供电电压至24V输出回路中有接触不良或断续短路检查处理接线松动、电源线接错检查接线电路中有多点接地检查处理保留一点接地内部接插件接触不良处理压力传感器损坏更换变送器5压力指示不正确变送器电源是否

3、正常如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RL(变送器供电电压T2V)/(0.02A)参照的压力值是否一定正确如果参照压力表的精度低,则须另换精度较高的压力表压力指示仪表的量程是否与压力变送器的量程一致压力指示仪表的量程必须与压力变送器的量程一致压力指示仪表的输入与相应的接线是否正确压力指示仪表的输入是420A的,则变送器输出信号可直接接入;如果压力指示仪表的输入是5V的则必须在压力指示仪表的输入端并接一个精度在l%o及以上、阻值为250Q的电阻,然后再接入变送器的输入变送器负载的输入阻抗应符合(变送器供电电压T2V)/(O.02A)如不符合则根据其不同可

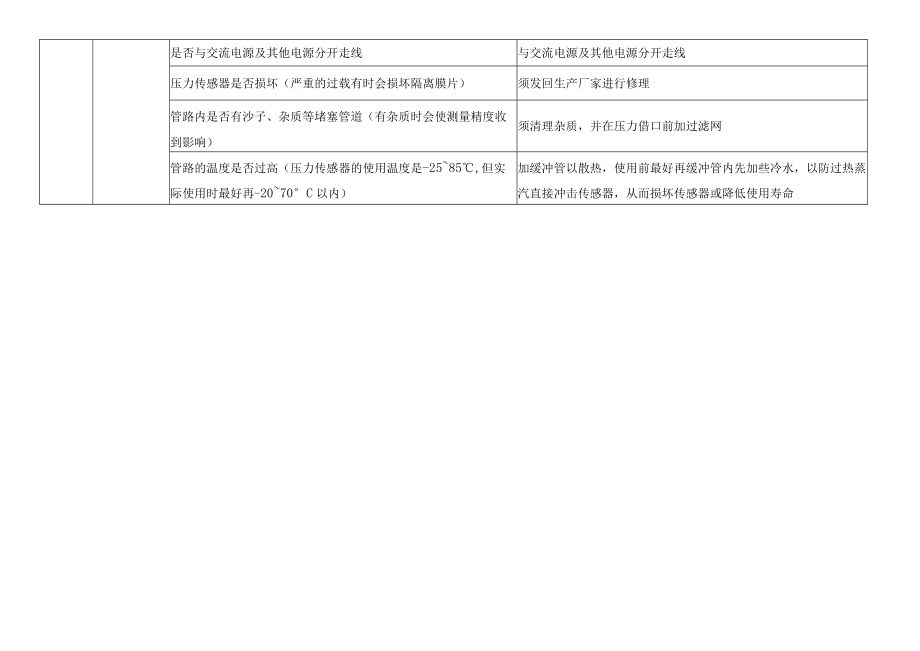

4、采取相应措施:如升高供电电压(但必须低于36VDC)、减小负载等多点纸记录仪没有记录时输入端是否开路如果开路,则不能再带其他负载;改用其他没有记录时输入阻抗250Q的记录仪相应的设备外壳是否接地设备外壳接地是否与交流电源及其他电源分开走线与交流电源及其他电源分开走线压力传感器是否损坏(严重的过载有时会损坏隔离膜片)须发回生产厂家进行修理管路内是否有沙子、杂质等堵塞管道(有杂质时会使测量精度收到影响)须清理杂质,并在压力借口前加过滤网管路的温度是否过高(压力传感器的使用温度是-2585,但实际使用时最好再-2070C以内)加缓冲管以散热,使用前最好再缓冲管内先加些冷水,以防过热蒸汽直接冲击传感器,从而损坏传感器或降低使用寿命
