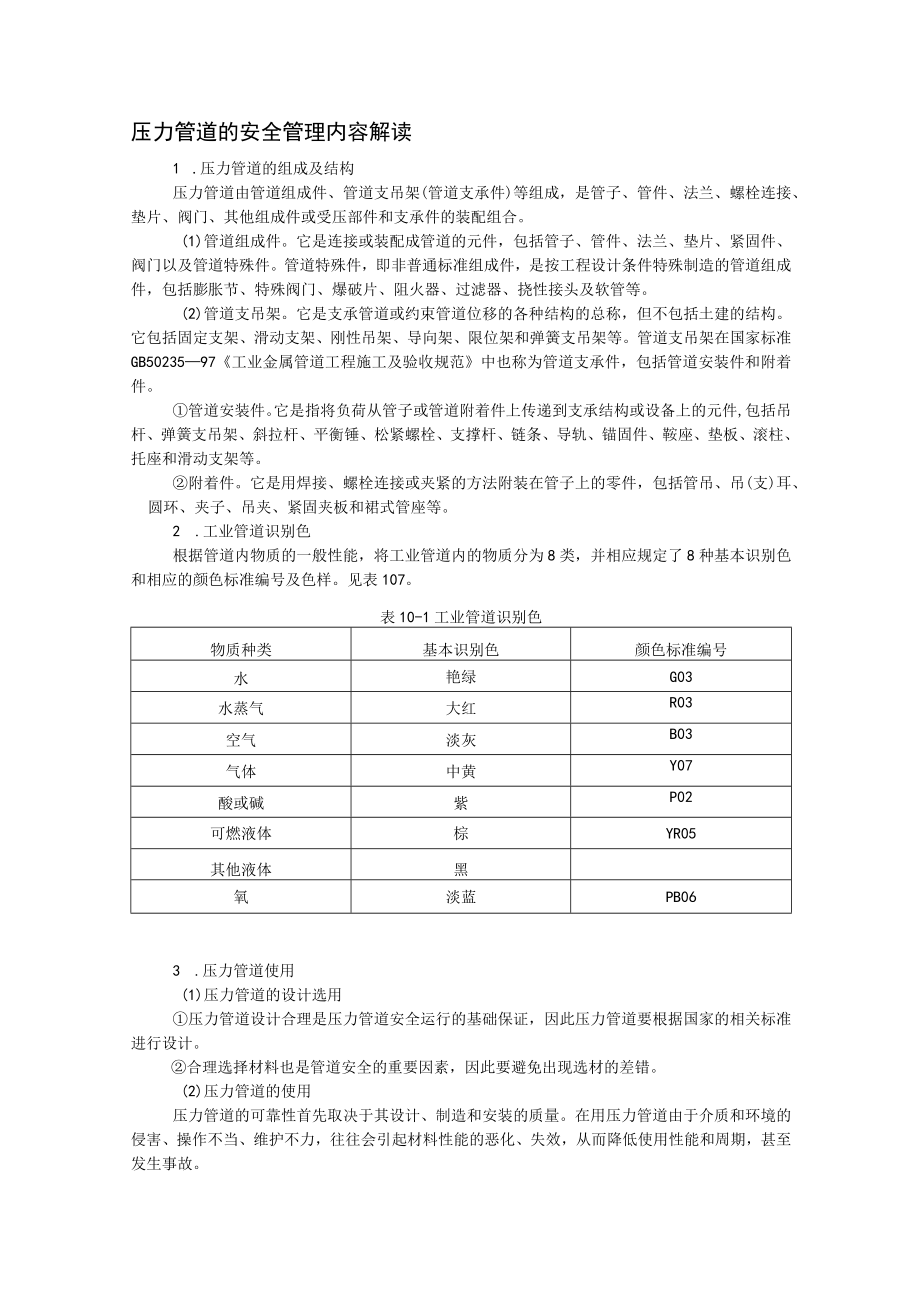

1、压力管道的安全管理内容解读1 .压力管道的组成及结构压力管道由管道组成件、管道支吊架(管道支承件)等组成,是管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件的装配组合。(1)管道组成件。它是连接或装配成管道的元件,包括管子、管件、法兰、垫片、紧固件、阀门以及管道特殊件。管道特殊件,即非普通标准组成件,是按工程设计条件特殊制造的管道组成件,包括膨胀节、特殊阀门、爆破片、阻火器、过滤器、挠性接头及软管等。(2)管道支吊架。它是支承管道或约束管道位移的各种结构的总称,但不包括土建的结构。它包括固定支架、滑动支架、刚性吊架、导向架、限位架和弹簧支吊架等。管道支吊架在国家标准GB50
2、23597工业金属管道工程施工及验收规范中也称为管道支承件,包括管道安装件和附着件。管道安装件。它是指将负荷从管子或管道附着件上传递到支承结构或设备上的元件,包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座和滑动支架等。附着件。它是用焊接、螺栓连接或夹紧的方法附装在管子上的零件,包括管吊、吊(支)耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。2 .工业管道识别色根据管道内物质的一般性能,将工业管道内的物质分为8类,并相应规定了8种基本识别色和相应的颜色标准编号及色样。见表107。表10-1工业管道识别色物质种类基本识别色颜色标准编号水艳绿G03水
3、蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑氧淡蓝PB063 .压力管道使用(1)压力管道的设计选用压力管道设计合理是压力管道安全运行的基础保证,因此压力管道要根据国家的相关标准进行设计。合理选择材料也是管道安全的重要因素,因此要避免出现选材的差错。(2)压力管道的使用压力管道的可靠性首先取决于其设计、制造和安装的质量。在用压力管道由于介质和环境的侵害、操作不当、维护不力,往往会引起材料性能的恶化、失效,从而降低使用性能和周期,甚至发生事故。压力和温度的控制压力和温度是压力管道使用过程中的两个主要的工艺控制指标。使用压力和使用温度是管道设计、选材、制造和

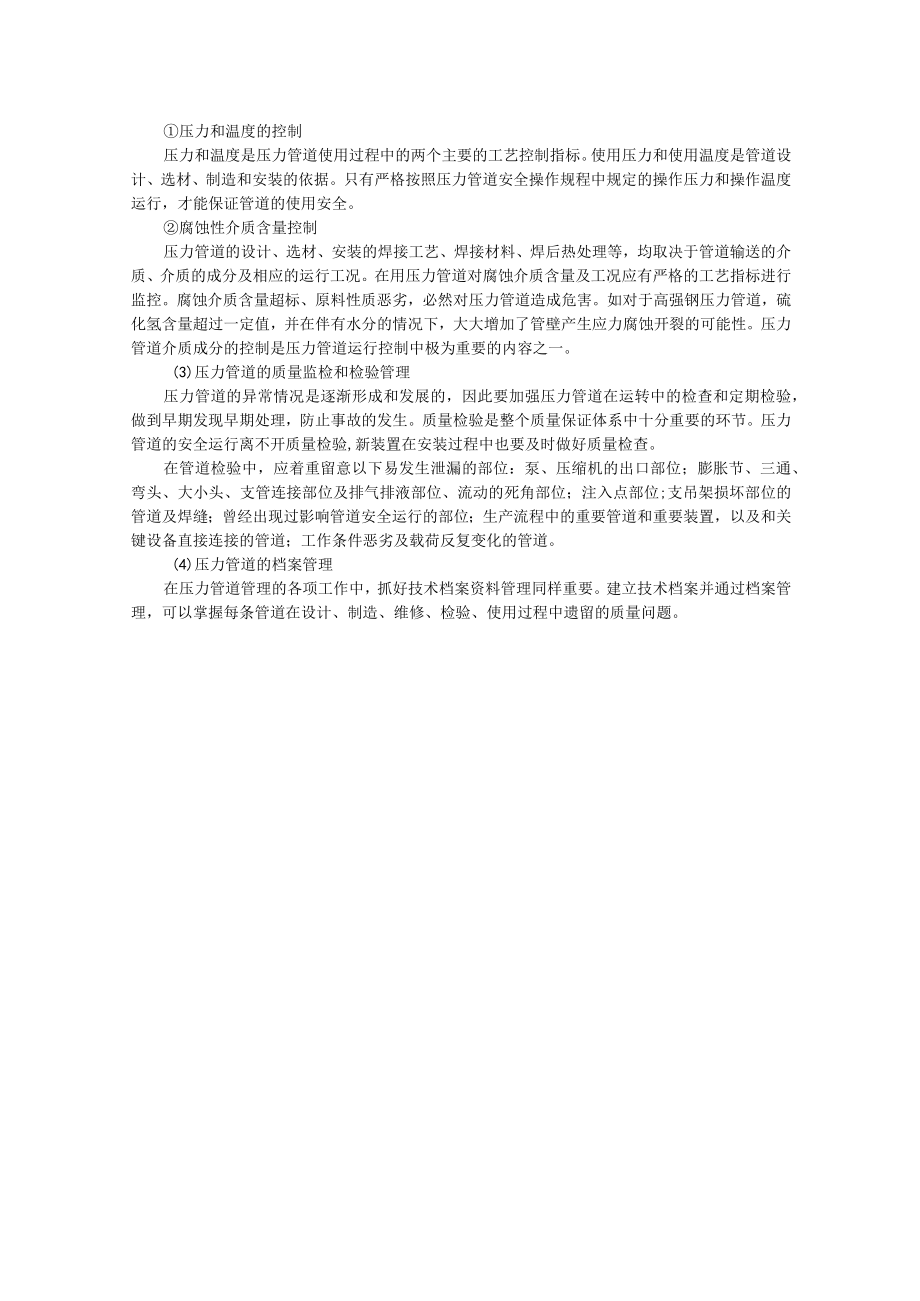

4、安装的依据。只有严格按照压力管道安全操作规程中规定的操作压力和操作温度运行,才能保证管道的使用安全。腐蚀性介质含量控制压力管道的设计、选材、安装的焊接工艺、焊接材料、焊后热处理等,均取决于管道输送的介质、介质的成分及相应的运行工况。在用压力管道对腐蚀介质含量及工况应有严格的工艺指标进行监控。腐蚀介质含量超标、原料性质恶劣,必然对压力管道造成危害。如对于高强钢压力管道,硫化氢含量超过一定值,并在伴有水分的情况下,大大增加了管壁产生应力腐蚀开裂的可能性。压力管道介质成分的控制是压力管道运行控制中极为重要的内容之一。(3)压力管道的质量监检和检验管理压力管道的异常情况是逐渐形成和发展的,因此要加强压
5、力管道在运转中的检查和定期检验,做到早期发现早期处理,防止事故的发生。质量检验是整个质量保证体系中十分重要的环节。压力管道的安全运行离不开质量检验,新装置在安装过程中也要及时做好质量检查。在管道检验中,应着重留意以下易发生泄漏的部位:泵、压缩机的出口部位;膨胀节、三通、弯头、大小头、支管连接部位及排气排液部位、流动的死角部位;注入点部位;支吊架损坏部位的管道及焊缝;曾经出现过影响管道安全运行的部位;生产流程中的重要管道和重要装置,以及和关键设备直接连接的管道;工作条件恶劣及载荷反复变化的管道。(4)压力管道的档案管理在压力管道管理的各项工作中,抓好技术档案资料管理同样重要。建立技术档案并通过档案管理,可以掌握每条管道在设计、制造、维修、检验、使用过程中遗留的质量问题。
