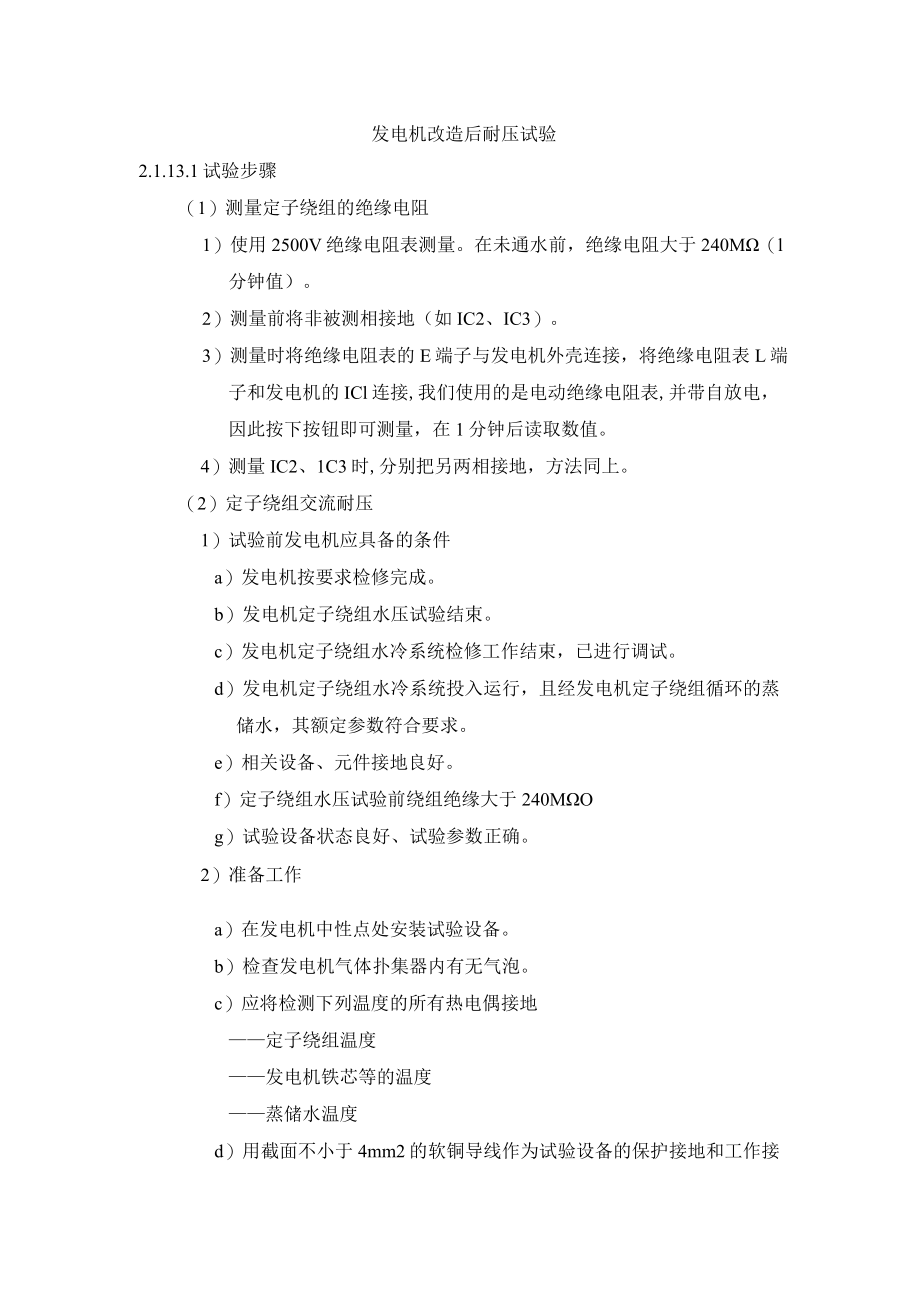

1、发电机改造后耐压试验2.1.13.1试验步骤(1)测量定子绕组的绝缘电阻1)使用2500V绝缘电阻表测量。在未通水前,绝缘电阻大于240M(l分钟值)。2)测量前将非被测相接地(如IC2、IC3)。3)测量时将绝缘电阻表的E端子与发电机外壳连接,将绝缘电阻表L端子和发电机的ICl连接,我们使用的是电动绝缘电阻表,并带自放电,因此按下按钮即可测量,在1分钟后读取数值。4)测量IC2、1C3时,分别把另两相接地,方法同上。(2)定子绕组交流耐压1)试验前发电机应具备的条件a)发电机按要求检修完成。b)发电机定子绕组水压试验结束。c)发电机定子绕组水冷系统检修工作结束,已进行调试。d)发电机定子绕组

2、水冷系统投入运行,且经发电机定子绕组循环的蒸储水,其额定参数符合要求。e)相关设备、元件接地良好。f)定子绕组水压试验前绕组绝缘大于240MOg)试验设备状态良好、试验参数正确。2)准备工作a)在发电机中性点处安装试验设备。b)检查发电机气体扑集器内有无气泡。c)应将检测下列温度的所有热电偶接地定子绕组温度发电机铁芯等的温度蒸储水温度d)用截面不小于4mm2的软铜导线作为试验设备的保护接地和工作接地。e)CT二次短路接地。D试验负责人对参加试验工作的人员技术交底。g)按图1连接试验设备,定子绕组不连接,接地线连接到高压输出端。3Cfl2r图1:定子绕组交流耐压接线图AL一次侧电流表VL一次侧电

3、压表A2-二次侧电流表V2-高压数显表K-闸刀开关Ro-球隙限流电阻(ICzV)B-变压器G-过电压保护球隙3)空载检查a)电压调节的速度不超过3千伏/秒。b)检查高、低压测量仪表的工作情况。c)过电压保护器设定大于试验电压的10%动作。d)降低电压至试验电压的5%,保持2分钟。e)合格后降低电压,拉开试验电源。f)将接地线连接到试验变压器的高压输出端。4)试验顺序a)将1C1、2C1,1C2、2C2,1C3、2C3分别短接。被试绕组头尾短接(如外专不同意可不短),如ICl与C4短接。b)测量定子绕组的绝缘电阻,绝缘电阻值大于蒸偏水单位电阻的1/3,即单相绝缘电阻大于70k。,绝缘电阻合格后方

4、可进行耐压试验。c)参加试验的人员按工作位置就位。d)将高压导线连接到ICl(2C1),1C2(2C2)、1C3(2C3)接地。e)耐压试验前,工作负责人大声通知所有人员耐压试验开始,确认肯定答复后,拆下高压输出端的接地线,检查调压器在零位,接通试验电源。通过电动调节可调电感的铁芯气隙来寻找该套装置试验时的谐振点,再通过调整调压器的输出电压来升高试验电压。f)试验电压为1.5Ueog)将调压器控制按钮均匀加压,升到试验电压后开始计时,并读取电容电流值,持续1分钟后,迅速降压至零,拉开电源,将被试绕组接地放电。h) 1C2(2C2)绕组耐压试验,将高压导线连接到1C2(2C2),1C1QC1)、

5、1C3(2C3)接地,方法同d-g。i) 1C3(2C3)绕组耐压试验,将高压导线连接到1C3(2C3),1C1(2C1)1C2(2C2)接地,方法同d-g。j)试验工作结束切断试验电源检查发电机定子绕组出线上有无接地线拆开试验装置回路,拆下围栏关闭发电机定子绕组冷却水泵2.1.13.2 验收标准(1)未发现试验变压器高、低压的电压和电流表读数改变。(2)未发现发电机内有放电声或绝缘有烧焦味、冒烟等。(3)试验结束后,应测量绝缘电阻,与试验前相比无明显差别。2.1.13.3 安全注意事项(1)安排警戒区,悬挂“高压危险”标示牌,设专人监护。(2)试验时被试物发出断续的放电声、冒烟、闪弧、燃烧现象,应立即停止试验,查明原因,认真处理。(3)电压表指针摆动很大,电流表指示急剧增加。停止试验,查明原因。(4)继续升压,电压上升很快,甚至电压不变或有下降趋势。停止试验,查明原因。(5)定子冷却水泵要有人值班,泵停后要及时通知试验负责人停止试验。
