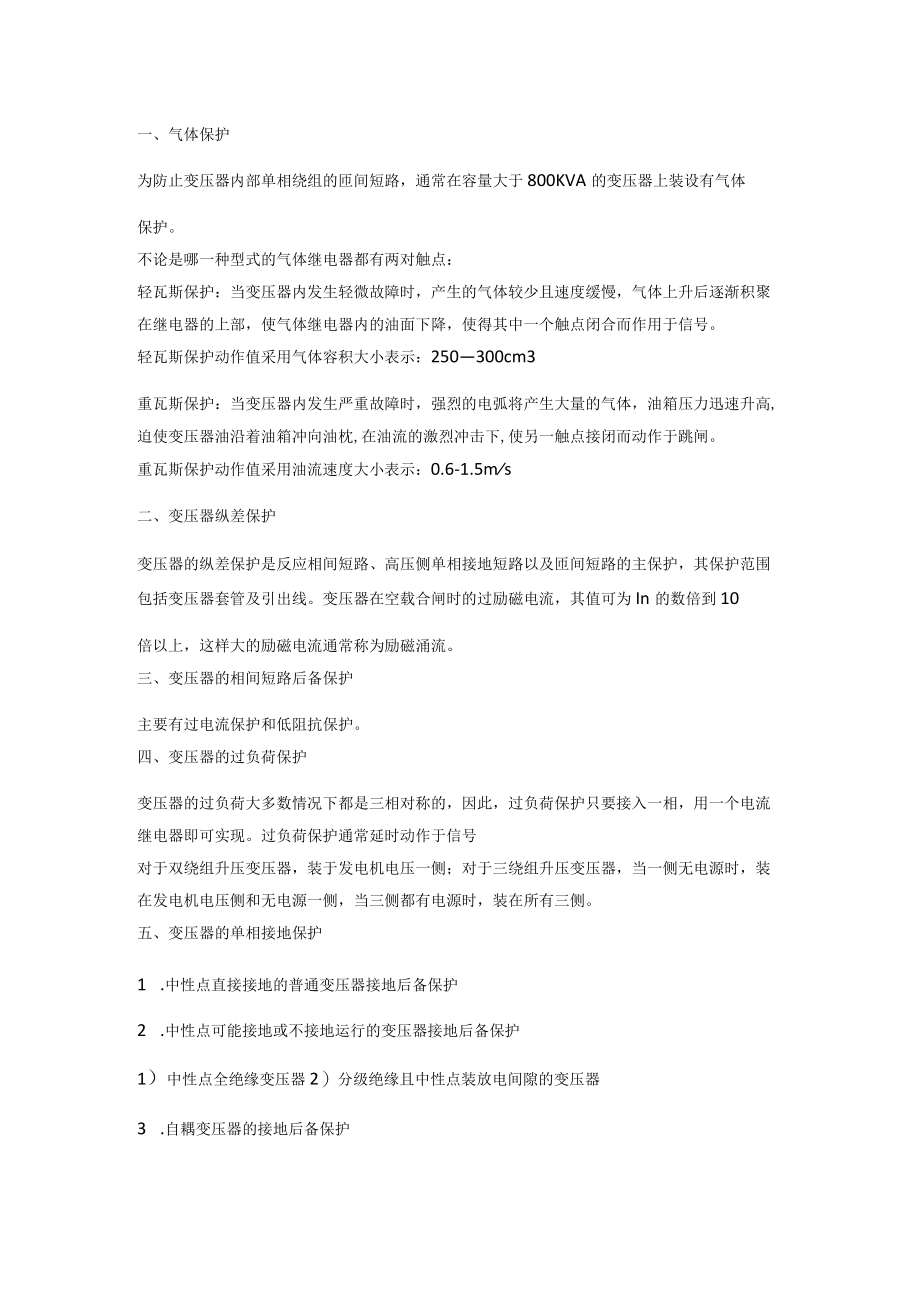

1、一、气体保护为防止变压器内部单相绕组的匝间短路，通常在容量大于800KVA的变压器上装设有气体保护。不论是哪一种型式的气体继电器都有两对触点：轻瓦斯保护：当变压器内发生轻微故障时，产生的气体较少且速度缓慢，气体上升后逐渐积聚在继电器的上部，使气体继电器内的油面下降，使得其中一个触点闭合而作用于信号。轻瓦斯保护动作值采用气体容积大小表示：250300cm3重瓦斯保护：当变压器内发生严重故障时，强烈的电弧将产生大量的气体，油箱压力迅速升高,迫使变压器油沿着油箱冲向油枕,在油流的激烈冲击下,使另一触点接闭而动作于跳闸。重瓦斯保护动作值采用油流速度大小表示：0.6-1.5ms二、变压器纵差保护变压器的
2、纵差保护是反应相间短路、高压侧单相接地短路以及匝间短路的主保护，其保护范围包括变压器套管及引出线。变压器在空载合闸时的过励磁电流，其值可为In的数倍到10倍以上，这样大的励磁电流通常称为励磁涌流。三、变压器的相间短路后备保护主要有过电流保护和低阻抗保护。四、变压器的过负荷保护变压器的过负荷大多数情况下都是三相对称的，因此，过负荷保护只要接入一相，用一个电流继电器即可实现。过负荷保护通常延时动作于信号对于双绕组升压变压器，装于发电机电压一侧；对于三绕组升压变压器，当一侧无电源时，装在发电机电压侧和无电源一侧，当三侧都有电源时，装在所有三侧。五、变压器的单相接地保护1 .中性点直接接地的普通变压器接地后备保护2 .中性点可能接地或不接地运行的变压器接地后备保护1）中性点全绝缘变压器2）分级绝缘且中性点装放电间隙的变压器3 .自耦变压器的接地后备保护1）高、中压侧的方向零序电流保护整定计算2）自耦变压器中性点零序过电流保护整定
