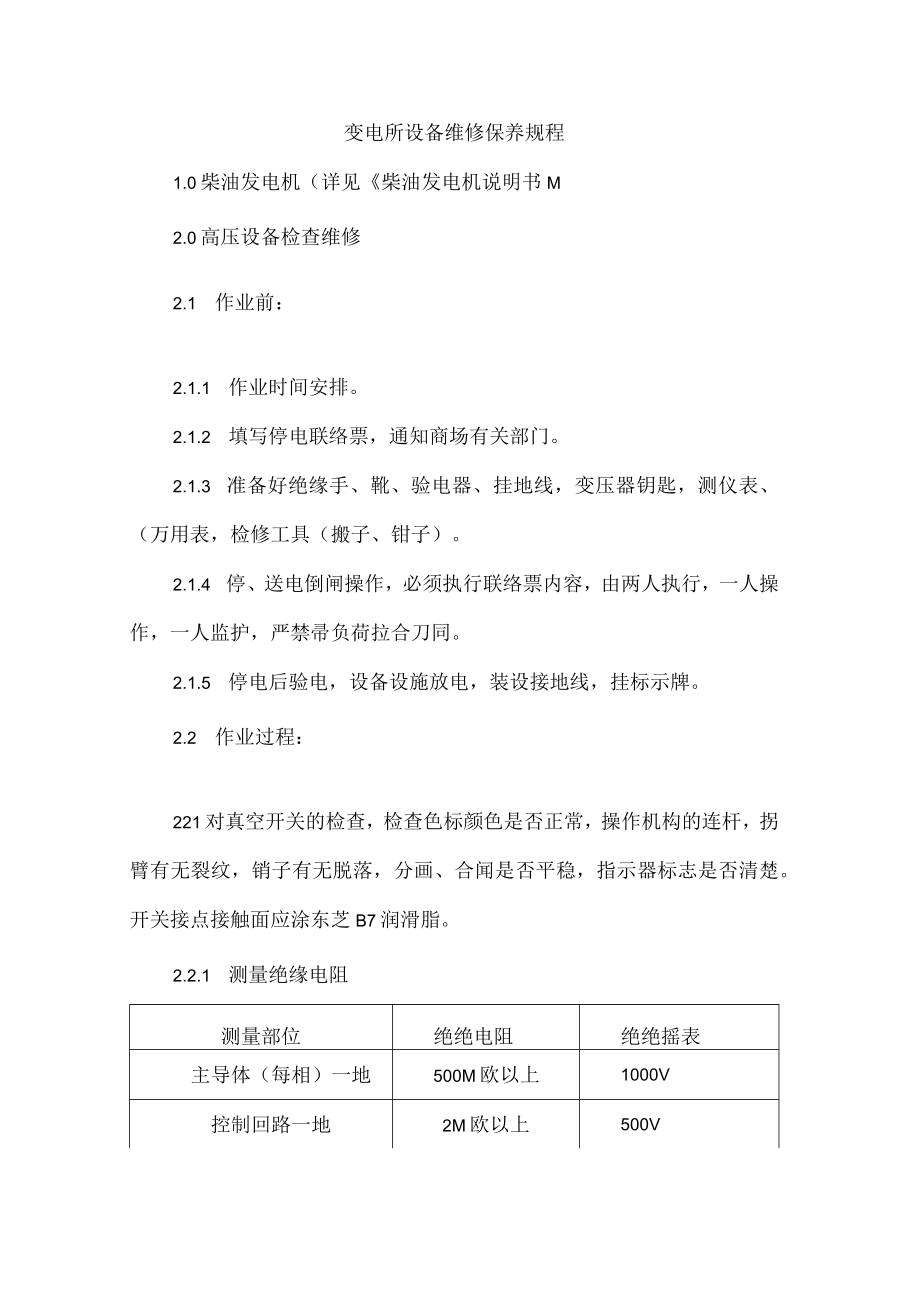

1、变电所设备维修保养规程1.0柴油发电机（详见柴油发电机说明书M2.0高压设备检查维修2.1 作业前：2.1.1 作业时间安排。2.1.2 填写停电联络票，通知商场有关部门。2.1.3 准备好绝缘手、靴、验电器、挂地线，变压器钥匙，测仪表、（万用表，检修工具（搬子、钳子）。2.1.4 停、送电倒闸操作，必须执行联络票内容，由两人执行，一人操作，一人监护，严禁帚负荷拉合刀同。2.1.5 停电后验电，设备设施放电，装设接地线，挂标示牌。2.2 作业过程：221对真空开关的检查，检查色标颜色是否正常，操作机构的连杆，拐臂有无裂纹，销子有无脱落，分画、合闻是否平稳，指示器标志是否清楚。开关接点接触面应涂

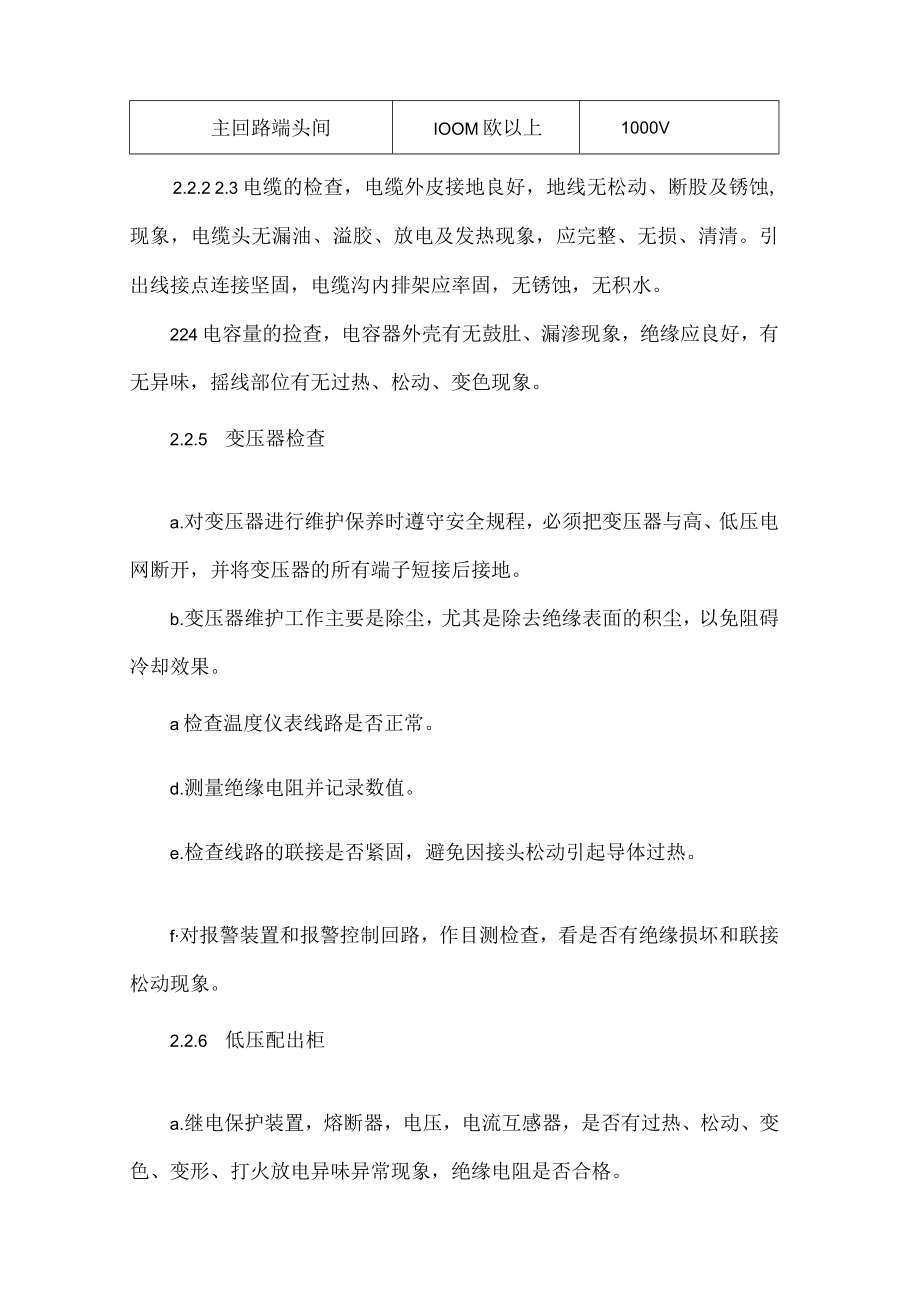

2、东芝B7润滑脂。2.2.1 测量绝缘电阻测量部位绝绝电阻绝绝摇表主导体（每相）一地500M欧以上1000V控制回路一地2M欧以上500V主回路端头间IOOM欧以上1000V2.2.2 2.3电缆的检查，电缆外皮接地良好，地线无松动、断股及锈蚀,现象，电缆头无漏油、溢胶、放电及发热现象，应完整、无损、清清。引出线接点连接坚固，电缆沟内排架应率固，无锈蚀，无积水。224电容量的捡查，电容器外壳有无鼓肚、漏渗现象，绝缘应良好，有无异味，摇线部位有无过热、松动、变色现象。2.2.5 变压器检查a.对变压器进行维护保养时遵守安全规程，必须把变压器与高、低压电网断开，并将变压器的所有端子短接后接地。b.变

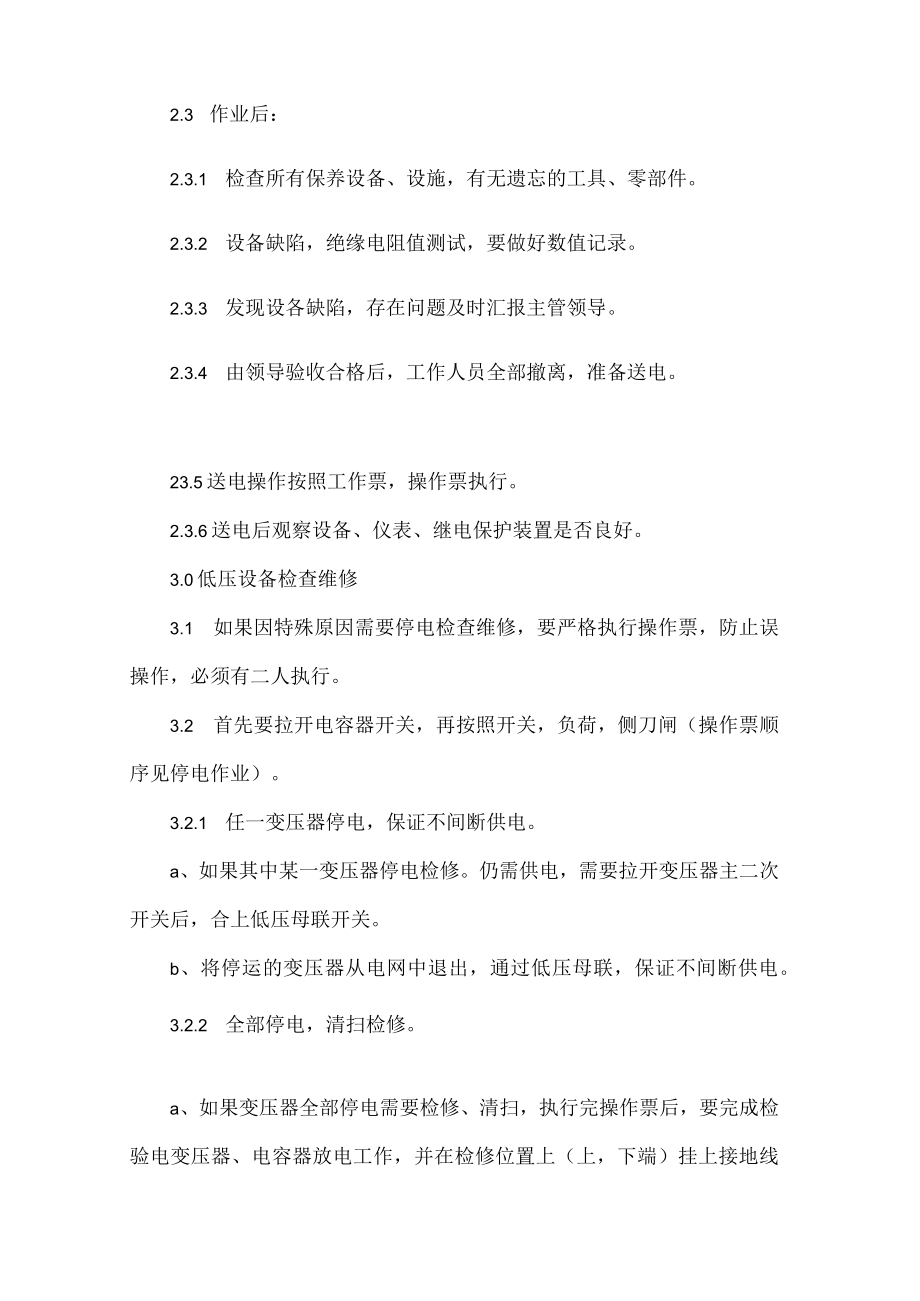

3、压器维护工作主要是除尘，尤其是除去绝缘表面的积尘，以免阻碍冷却效果。a检查温度仪表线路是否正常。d.测量绝缘电阻并记录数值。e.检查线路的联接是否紧固，避免因接头松动引起导体过热。f对报警装置和报警控制回路，作目测检查，看是否有绝缘损坏和联接松动现象。2.2.6 低压配出柜a.继电保护装置，熔断器，电压，电流互感器，是否有过热、松动、变色、变形、打火放电异味异常现象，绝缘电阻是否合格。2.3 作业后：2.3.1 检查所有保养设备、设施，有无遗忘的工具、零部件。2.3.2 设备缺陷，绝缘电阻值测试，要做好数值记录。2.3.3 发现设各缺陷，存在问题及时汇报主管领导。2.3.4 由领导验收合格后，
4、工作人员全部撤离，准备送电。23.5送电操作按照工作票，操作票执行。2.3.6送电后观察设备、仪表、继电保护装置是否良好。3.0低压设备检查维修3.1 如果因特殊原因需要停电检查维修，要严格执行操作票，防止误操作，必须有二人执行。3.2 首先要拉开电容器开关，再按照开关，负荷，侧刀闸（操作票顺序见停电作业）。3.2.1 任一变压器停电，保证不间断供电。a、如果其中某一变压器停电检修。仍需供电，需要拉开变压器主二次开关后，合上低压母联开关。b、将停运的变压器从电网中退出，通过低压母联，保证不间断供电。3.2.2 全部停电，清扫检修。a、如果变压器全部停电需要检修、清扫，执行完操作票后，要完成检验
5、电变压器、电容器放电工作，并在检修位置上（上，下端）挂上接地线二组，方可作业。b、清扫时，注意开关及各元件周围有无异色，有无松动螺丝，接焊头做好绝缘测试。c、完成作业后，拆除接地线，检查送电范围内，有无遗漏物（工具），以保证正常送电。3.2.3 全部停电，应急回路供电a、变压器全部停电，因需要应急回路不断电，切换开关在自动位置，自动切换，处在待启动状态的备用发电机开始工作，观察电流,电压值。b、发电机室要有专人监护，随时掌握电流、电压、频率、温度等参数，以保证应急回路正常供电。3.3 作业结束后3.3.1 检查所有刀同，开关在开位。3.3.2 执行操作票（见操作规范），由高压至低压送电。3.3
6、.3 完成送电后，将高压母联开关打在自动位置，将切换开关打在自动位置，将电容器开关打在自动位置。3.3.4 检查各仪表（直流盘）指示是否正常，以保证低压系统回到正常运行中去。4.0一台或多台变压器故障停电4.1 当某合变压器突然停电时，应迅速查明事故地点，事故原因。4.2 立即向部门主管汇报。4.3 检查发电机运转正常，检查应急回路运行正常。4.4 将故障变压器主二次，主一次开关拉开。4.5 悬挂“有人工作，禁止合同”标示牌。4.6 检查继电器保护与自动装置。4.6.1 确认过电流继电器。4.6.2 确认不足电压继电器。463确认跳闸辅助继电器。4.6.4 确认温度报警继电器。4.7 事故点调查，诊断。4.8 做好事故点的检查、检修和应急处理工作。4.9 巡视检查重点负荷，电压和电流指示。4.10 如果故障点排除时间较长，经请示部门主管，可以将母联联络开关合上,带动故障变压器的低压负荷侧J。此时母联在合闸之前，必须将发电机手动停机，与发电机有关的配出开关必须拉开。4.11 故障排除后，恢复正常送电。4.12 检查发电机恢复在自动状态，检查水，油的补给量。
