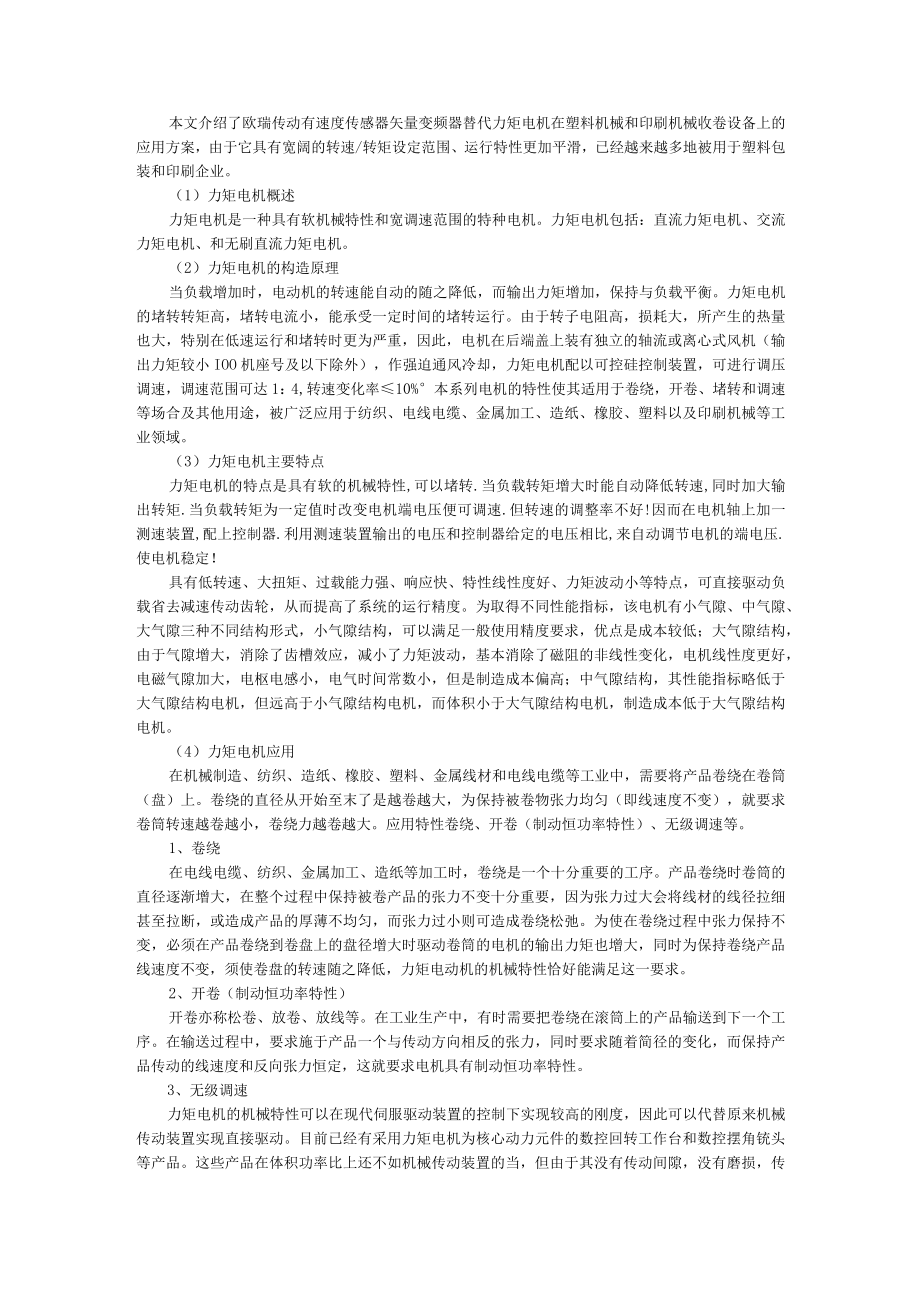

1、本文介绍了欧瑞传动有速度传感器矢量变频器替代力矩电机在塑料机械和印刷机械收卷设备上的应用方案，由于它具有宽阔的转速/转矩设定范围、运行特性更加平滑，已经越来越多地被用于塑料包装和印刷企业。（1）力矩电机概述力矩电机是一种具有软机械特性和宽调速范围的特种电机。力矩电机包括：直流力矩电机、交流力矩电机、和无刷直流力矩电机。（2）力矩电机的构造原理当负载增加时，电动机的转速能自动的随之降低，而输出力矩增加，保持与负载平衡。力矩电机的堵转转矩高，堵转电流小，能承受一定时间的堵转运行。由于转子电阻高，损耗大，所产生的热量也大，特别在低速运行和堵转时更为严重，因此，电机在后端盖上装有独立的轴流或离心式风机
2、（输出力矩较小IOO机座号及以下除外），作强迫通风冷却，力矩电机配以可控硅控制装置，可进行调压调速，调速范围可达1：4,转速变化率10%本系列电机的特性使其适用于卷绕，开卷、堵转和调速等场合及其他用途，被广泛应用于纺织、电线电缆、金属加工、造纸、橡胶、塑料以及印刷机械等工业领域。（3）力矩电机主要特点力矩电机的特点是具有软的机械特性,可以堵转.当负载转矩增大时能自动降低转速,同时加大输出转矩.当负载转矩为一定值时改变电机端电压便可调速.但转速的调整率不好!因而在电机轴上加一测速装置,配上控制器.利用测速装置输出的电压和控制器给定的电压相比,来自动调节电机的端电压.使电机稳定！具有低转速、大扭矩
3、、过载能力强、响应快、特性线性度好、力矩波动小等特点，可直接驱动负载省去减速传动齿轮，从而提高了系统的运行精度。为取得不同性能指标，该电机有小气隙、中气隙、大气隙三种不同结构形式，小气隙结构，可以满足一般使用精度要求，优点是成本较低；大气隙结构，由于气隙增大，消除了齿槽效应，减小了力矩波动，基本消除了磁阻的非线性变化，电机线性度更好，电磁气隙加大，电枢电感小，电气时间常数小，但是制造成本偏高；中气隙结构，其性能指标略低于大气隙结构电机，但远高于小气隙结构电机，而体积小于大气隙结构电机，制造成本低于大气隙结构电机。（4）力矩电机应用在机械制造、纺织、造纸、橡胶、塑料、金属线材和电线电缆等工业中，
4、需要将产品卷绕在卷筒（盘）上。卷绕的直径从开始至末了是越卷越大，为保持被卷物张力均匀（即线速度不变），就要求卷筒转速越卷越小，卷绕力越卷越大。应用特性卷绕、开卷（制动恒功率特性）、无级调速等。1、卷绕在电线电缆、纺织、金属加工、造纸等加工时，卷绕是一个十分重要的工序。产品卷绕时卷筒的直径逐渐增大，在整个过程中保持被卷产品的张力不变十分重要，因为张力过大会将线材的线径拉细甚至拉断，或造成产品的厚薄不均匀，而张力过小则可造成卷绕松弛。为使在卷绕过程中张力保持不变，必须在产品卷绕到卷盘上的盘径增大时驱动卷筒的电机的输出力矩也增大，同时为保持卷绕产品线速度不变，须使卷盘的转速随之降低，力矩电动机的机械
5、特性恰好能满足这一要求。2、开卷（制动恒功率特性）开卷亦称松卷、放卷、放线等。在工业生产中，有时需要把卷绕在滚筒上的产品输送到下一个工序。在输送过程中，要求施于产品一个与传动方向相反的张力，同时要求随着简径的变化，而保持产品传动的线速度和反向张力恒定，这就要求电机具有制动恒功率特性。3、无级调速力矩电机的机械特性可以在现代伺服驱动装置的控制下实现较高的刚度，因此可以代替原来机械传动装置实现直接驱动。目前已经有采用力矩电机为核心动力元件的数控回转工作台和数控摆角铳头等产品。这些产品在体积功率比上还不如机械传动装置的当，但由于其没有传动间隙，没有磨损，传动精度和效率高等优势，已经开始在精密装备上推

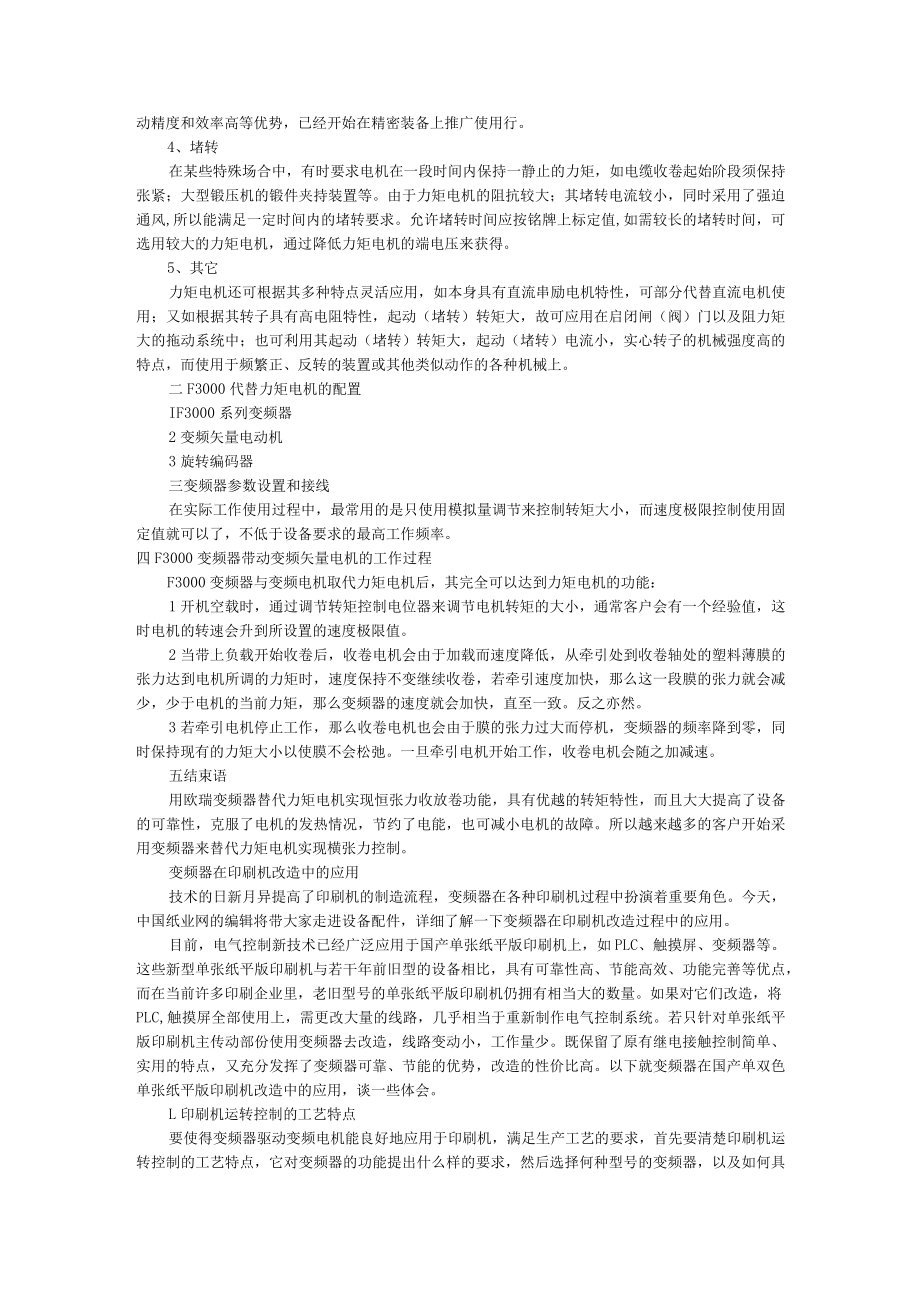

6、广使用行。4、堵转在某些特殊场合中，有时要求电机在一段时间内保持一静止的力矩，如电缆收卷起始阶段须保持张紧；大型锻压机的锻件夹持装置等。由于力矩电机的阻抗较大；其堵转电流较小，同时采用了强迫通风,所以能满足一定时间内的堵转要求。允许堵转时间应按铭牌上标定值,如需较长的堵转时间，可选用较大的力矩电机，通过降低力矩电机的端电压来获得。5、其它力矩电机还可根据其多种特点灵活应用，如本身具有直流串励电机特性，可部分代替直流电机使用；又如根据其转子具有高电阻特性，起动（堵转）转矩大，故可应用在启闭闸（阀）门以及阻力矩大的拖动系统中；也可利用其起动（堵转）转矩大，起动（堵转）电流小，实心转子的机械强度高的
7、特点，而使用于频繁正、反转的装置或其他类似动作的各种机械上。二F3000代替力矩电机的配置IF3000系列变频器2变频矢量电动机3旋转编码器三变频器参数设置和接线在实际工作使用过程中，最常用的是只使用模拟量调节来控制转矩大小，而速度极限控制使用固定值就可以了，不低于设备要求的最高工作频率。四F3000变频器带动变频矢量电机的工作过程F3000变频器与变频电机取代力矩电机后，其完全可以达到力矩电机的功能：1开机空载时，通过调节转矩控制电位器来调节电机转矩的大小，通常客户会有一个经验值，这时电机的转速会升到所设置的速度极限值。2当带上负载开始收卷后，收卷电机会由于加载而速度降低，从牵引处到收卷轴处
8、的塑料薄膜的张力达到电机所调的力矩时，速度保持不变继续收卷，若牵引速度加快，那么这一段膜的张力就会减少，少于电机的当前力矩，那么变频器的速度就会加快，直至一致。反之亦然。3若牵引电机停止工作，那么收卷电机也会由于膜的张力过大而停机，变频器的频率降到零，同时保持现有的力矩大小以使膜不会松弛。一旦牵引电机开始工作，收卷电机会随之加减速。五结束语用欧瑞变频器替代力矩电机实现恒张力收放卷功能，具有优越的转矩特性，而且大大提高了设备的可靠性，克服了电机的发热情况，节约了电能，也可减小电机的故障。所以越来越多的客户开始采用变频器来替代力矩电机实现横张力控制。变频器在印刷机改造中的应用技术的日新月异提高了印
9、刷机的制造流程，变频器在各种印刷机过程中扮演着重要角色。今天，中国纸业网的编辑将带大家走进设备配件，详细了解一下变频器在印刷机改造过程中的应用。目前，电气控制新技术已经广泛应用于国产单张纸平版印刷机上，如PLC、触摸屏、变频器等。这些新型单张纸平版印刷机与若干年前旧型的设备相比，具有可靠性高、节能高效、功能完善等优点，而在当前许多印刷企业里，老旧型号的单张纸平版印刷机仍拥有相当大的数量。如果对它们改造，将PLC,触摸屏全部使用上，需更改大量的线路，几乎相当于重新制作电气控制系统。若只针对单张纸平版印刷机主传动部份使用变频器去改造，线路变动小，工作量少。既保留了原有继电接触控制简单、实用的特点，

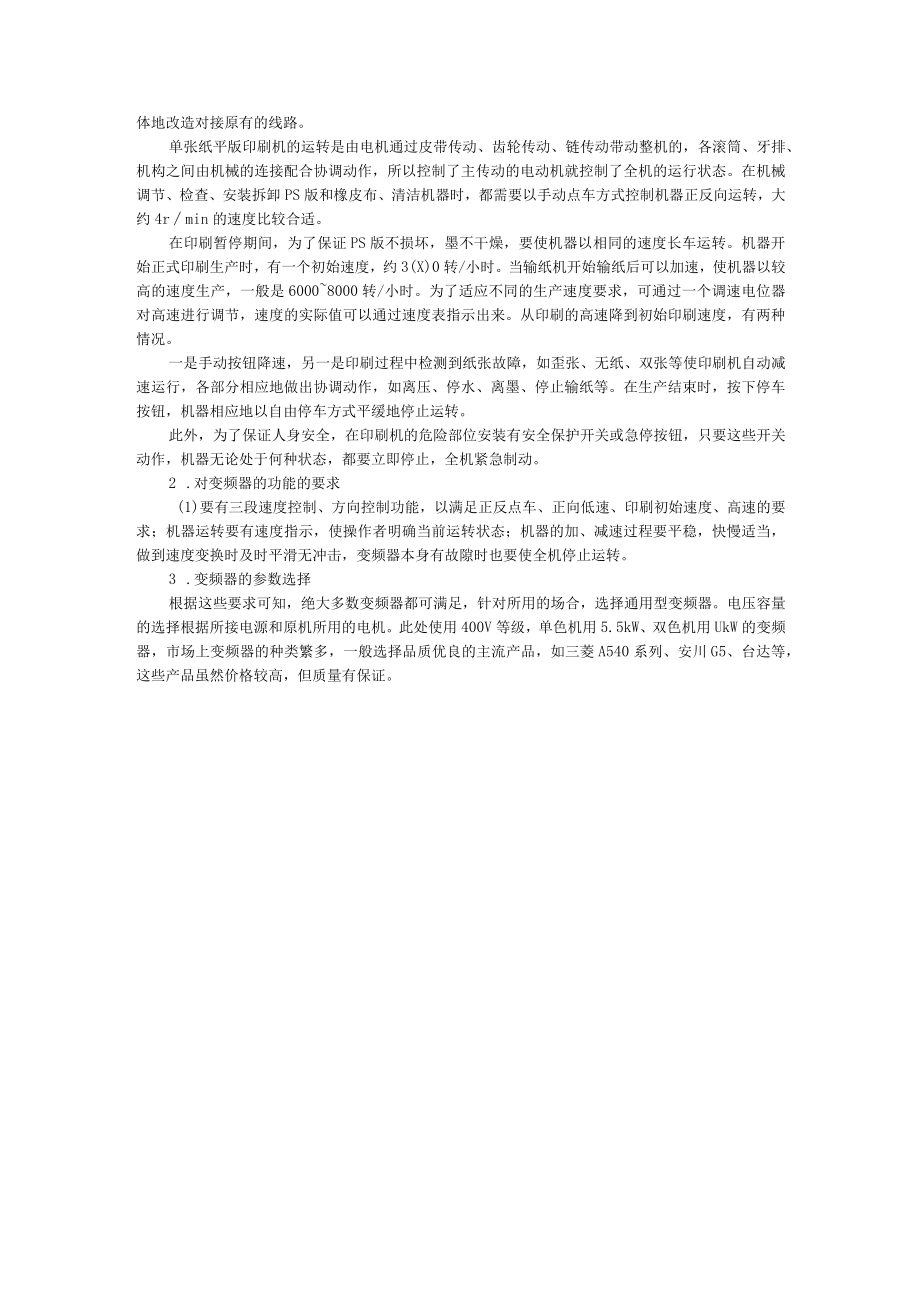

10、又充分发挥了变频器可靠、节能的优势，改造的性价比高。以下就变频器在国产单双色单张纸平版印刷机改造中的应用，谈一些体会。L印刷机运转控制的工艺特点要使得变频器驱动变频电机能良好地应用于印刷机，满足生产工艺的要求，首先要清楚印刷机运转控制的工艺特点，它对变频器的功能提出什么样的要求，然后选择何种型号的变频器，以及如何具体地改造对接原有的线路。单张纸平版印刷机的运转是由电机通过皮带传动、齿轮传动、链传动带动整机的，各滚筒、牙排、机构之间由机械的连接配合协调动作，所以控制了主传动的电动机就控制了全机的运行状态。在机械调节、检查、安装拆卸PS版和橡皮布、清洁机器时，都需要以手动点车方式控制机器正反向运转
11、，大约4rmin的速度比较合适。在印刷暂停期间，为了保证PS版不损坏，墨不干燥，要使机器以相同的速度长车运转。机器开始正式印刷生产时，有一个初始速度，约3(X)0转/小时。当输纸机开始输纸后可以加速，使机器以较高的速度生产，一般是60008000转/小时。为了适应不同的生产速度要求，可通过一个调速电位器对高速进行调节，速度的实际值可以通过速度表指示出来。从印刷的高速降到初始印刷速度，有两种情况。一是手动按钮降速，另一是印刷过程中检测到纸张故障，如歪张、无纸、双张等使印刷机自动减速运行，各部分相应地做出协调动作，如离压、停水、离墨、停止输纸等。在生产结束时，按下停车按钮，机器相应地以自由停车方式
12、平缓地停止运转。此外，为了保证人身安全，在印刷机的危险部位安装有安全保护开关或急停按钮，只要这些开关动作，机器无论处于何种状态，都要立即停止，全机紧急制动。2 .对变频器的功能的要求(1)要有三段速度控制、方向控制功能，以满足正反点车、正向低速、印刷初始速度、高速的要求；机器运转要有速度指示，使操作者明确当前运转状态；机器的加、减速过程要平稳，快慢适当，做到速度变换时及时平滑无冲击，变频器本身有故隙时也要使全机停止运转。3 .变频器的参数选择根据这些要求可知，绝大多数变频器都可满足，针对所用的场合，选择通用型变频器。电压容量的选择根据所接电源和原机所用的电机。此处使用400V等级，单色机用5.5kW、双色机用UkW的变频器，市场上变频器的种类繁多，一般选择品质优良的主流产品，如三菱A540系列、安川G5、台达等，这些产品虽然价格较高，但质量有保证。
