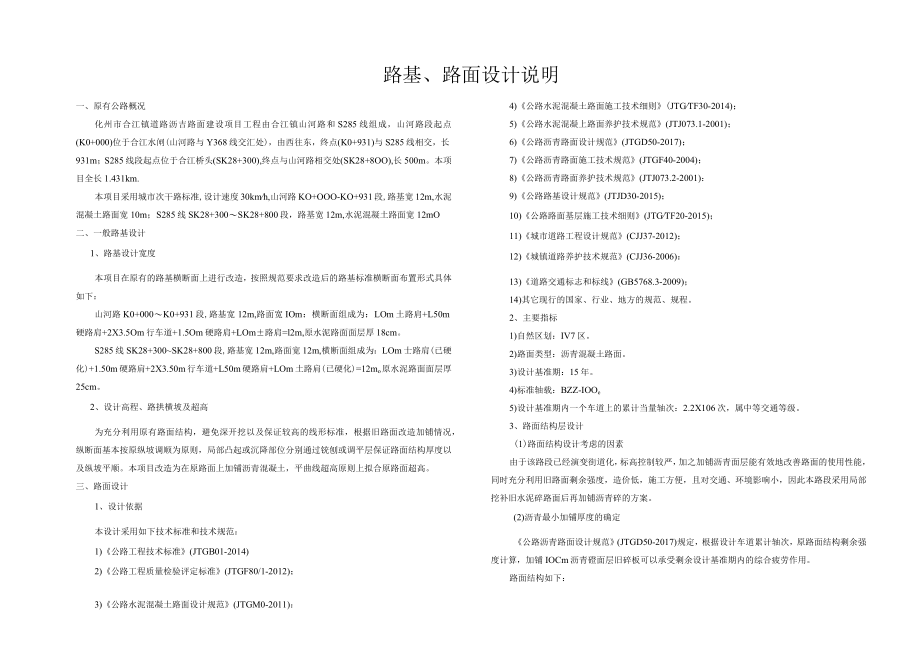

1、路基、路面设计说明一、原有公路概况化州市合江镇道路沥吉路面建设项目工程由合江镇山河路和S285线组成，山河路段起点(K0+000)位于合江水闸(山河路与Y368线交汇处)，由西往东，终点(K0+931)与S285线相交，长931m；S285线段起点位于合江桥头(SK28+300),终点与山河路相交处(SK28+8OO),长500m。本项目全长1.431km.本项目采用城市次干路标准,设计速度30kmh,山河路KO+OOO-KO+931段,路基宽12m,水泥混凝土路面宽10m；S285线SK28+300SK28+800段，路基宽12m,水泥混凝土路面宽12mO二、一般路基设计1、路基设计宽度本项
2、目在原有的路基横断面上进行改造，按照规范要求改造后的路基标准横断面布置形式具体如下：山河路K0+000K0+931段,路基宽12m,路面宽IOm：横断面组成为：LOm土路肩+L50m硬路肩+2X3.5Om行车道+1.5Om硬路肩+LOm路肩=l2m,原水泥路面面层厚18cm。S285线SK28+300SK28+800段,路基宽12m,路面宽12m,横断面组成为：LOm士路肩(已硬化)+1.50m硬路肩+2X3.50m行车道+L50m硬路肩+LOm土路肩(已硬化)=12mo原水泥路面面层厚25cm。2、设计高程、路拱横坡及超高为充分利用原有路面结构，避免深开挖以及保证较高的线形标准，根据旧路面改
3、造加铺情况，纵断面基本按原纵坡调顺为原则，局部凸起或沉降部位分别通过铳刨或调平层保证路面结构厚度以及纵坡平顺。本项目改造为在原路面上加铺沥青混凝土，平曲线超高原则上拟合原路面超高。三、路面设计1、设计依据本设计采用如下技术标准和技术规范：1)公路工程技术标准(JTGB01-2014)2)公路工程质量检验评定标准(JTGF80/1-2012)；3)公路水泥混凝土路面设计规范(JTGM0-2011)：4)公路水泥混凝土路面施工技术细则(JTGTF30-2014)；5)公路水泥混凝上路面养护技术规范(JTJ073.1-2001)；6)公路沥青路面设计规范(JTGD50-2017)；7)公路沥青路面施
4、工技术规范(JTGF40-2004)；8)公路沥青路面养护技术规范(JTJ073.2-2001)：9)公路路基设计规范(JTJD30-2015)；10)公路路面基层施工技术细则(JTGTF20-2015)；11)城市道路工程设计规范(CJJ37-2012)；12)城镇道路养护技术规范(CJJ36-2006)：13)道路交通标志和标线(GB5768.3-2009)；14)其它现行的国家、行业、地方的规范、规程。2、主要指标1)自然区划：IV7区。2)路面类型：沥青混凝土路面。3)设计基准期：15年。4)标准轴载：BZZ-IOOe5)设计基准期内一个车道上的累计当量轴次：2.2X106次，属中等交

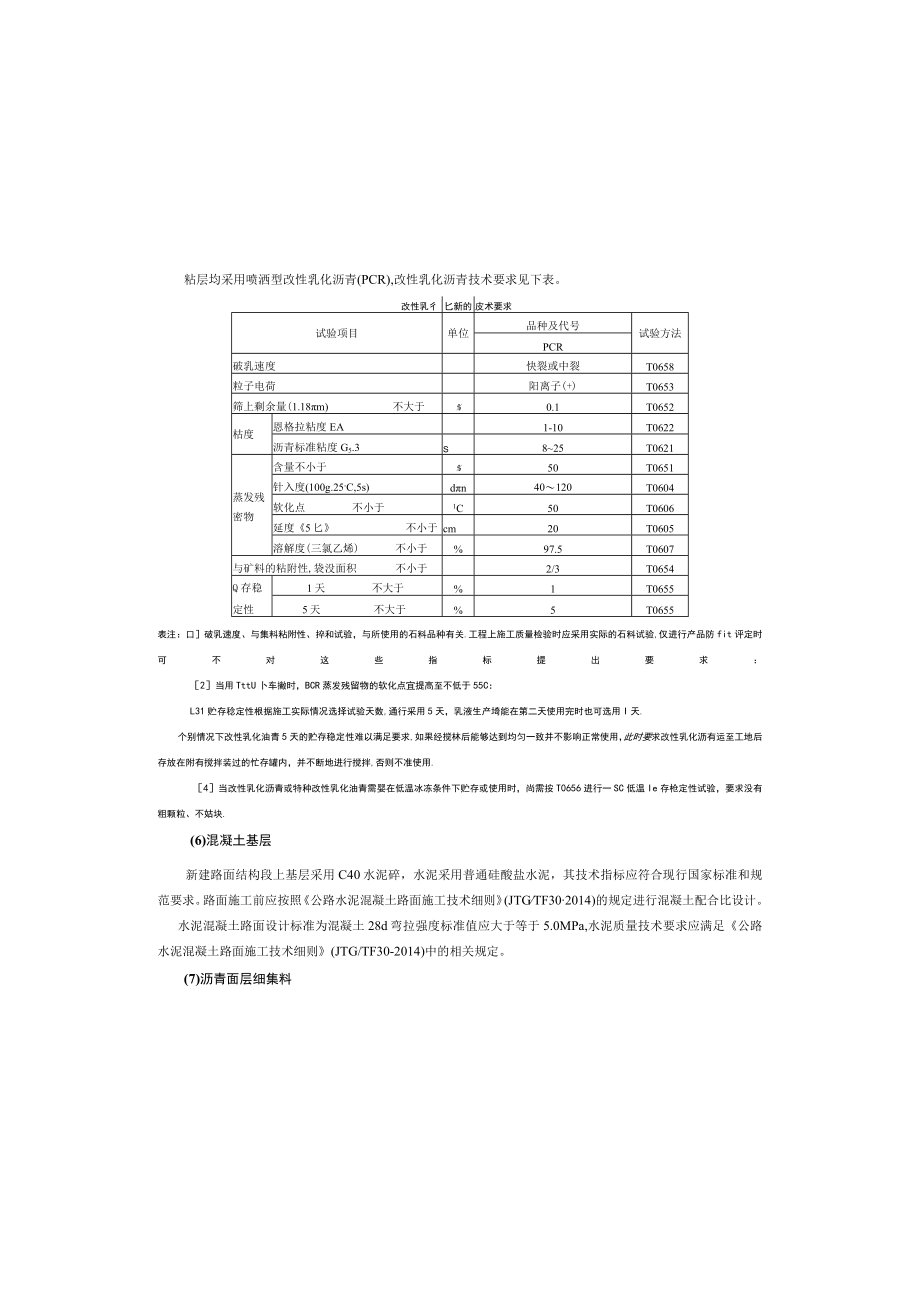

5、通等级。3、路面结构层设计(1)路面结构设计考虑的因素由于该路段已经演变街道化，标高控制较严，加之加铺沥青面层能有效地改善路面的使用性能，同时充分利用旧路面剩余强度，造价低，施工方便，且对交通、环境影响小，因此本路段采用局部挖补旧水泥碎路面后再加铺沥青碎的方案。(2)沥青最小加铺厚度的确定公路沥青路面设计规范(JTGD50-2017)规定，根据设计车道累计轴次，原路面结构剩余强度计算，加铺IOCm沥青磴面层旧碎板可以承受剩余设计基准期内的综合疲劳作用。路面结构如下：粘层均采用喷洒型改性乳化沥青(PCR),改性乳化沥青技术要求见下表。改性乳彳匕新的皮术要求试验项目单位品种及代号试验方法PCR破乳
6、速度快裂或中裂T0658粒子电荷阳离子(+)T0653筛上剩余量(1.18m)不大于%0.1T0652枯度恩格拉粘度EA1-10T0622沥青标准粘度G5.3S825T0621蒸发残密物含量不小于%50T0651针入度(100g.25-C,5s)dn40120T0604软化点不小于1C50T0606延度5匕不小于cm20T0605溶解度(三氯乙烯)不小于%97.5T0607与矿料的粘附性,袋没面积不小于2/3T0654Q存稳定性1天不大于%1T06555天不大于%5T0655表注：口破乳速度、与集料粘附性、捽和试验，与所使用的石料品种有关.工程上施工质量检验时应采用实际的石料试验,仅进行产品防
7、fit评定时可不对这些指标提出要求：2当用TttU卜车撇时，BCR蒸发残留物的软化点宜提高至不低于55C：L31贮存稔定性根据施工实际情况选择试验天数,通行采用5天，乳液生产埼能在第二天使用完时也可选用I天.个别情况下改性乳化油青5天的贮存稳定性难以满足要求,如果经搅林后能够达到均匀一致并不影响正常使用，此时要求改性乳化沥有运至工地后存放在附有搅拌装过的忙存罐内，并不断地进行搅拌,否则不准使用.4当改性乳化沥青或特种改性乳化油青需婴在低温冰冻条件下贮存或使用时，尚需按T0656进行一SC低温Ie存枪定性试验，要求没有粗颗粒、不姑块.(6)混凝土基层新建路面结构段上基层采用C40水泥碎，水泥采用

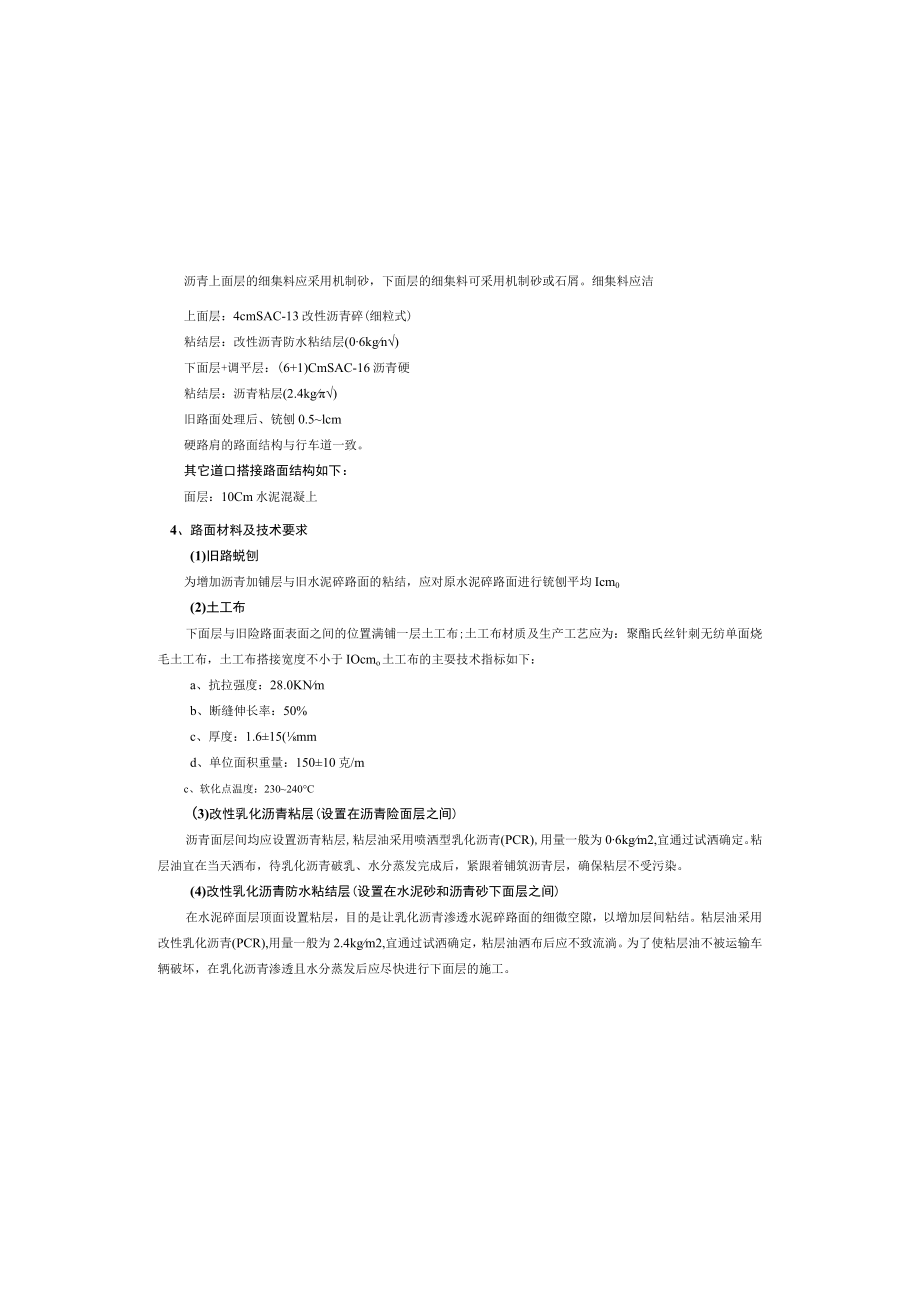

8、普通硅酸盐水泥，其技术指标应符合现行国家标准和规范要求。路面施工前应按照公路水泥混凝土路面施工技术细则(JTGTF302014)的规定进行混凝土配合比设计。水泥混凝土路面设计标准为混凝土28d弯拉强度标准值应大于等于5.0MPa,水泥质量技术要求应满足公路水泥混凝土路面施工技术细则(JTG/TF30-2014)中的相关规定。(7)沥青面层细集料沥青上面层的细集料应采用机制砂，下面层的细集料可采用机制砂或石屑。细集料应洁上面层：4cmSAC-13改性沥青碎(细粒式)粘结层：改性沥青防水粘结层(06kgn)下面层+调平层：(6+1)CmSAC-16沥青硬粘结层：沥青粘层(2.4kg)旧路面处理后、
9、铳刨0.5lcm硬路肩的路面结构与行车道一致。其它道口搭接路面结构如下：面层：10Cm水泥混凝上4、路面材料及技术要求(1)旧路蜕刨为增加沥青加铺层与旧水泥碎路面的粘结，应对原水泥碎路面进行铳刨平均Icm0(2)土工布下面层与旧险路面表面之间的位置满铺一层土工布;土工布材质及生产工艺应为：聚酯氏丝针刺无纺单面烧毛土工布，土工布搭接宽度不小于IOcmo土工布的主耍技术指标如下：a、抗拉强度：28.0KNmb、断缝伸长率：50%c、厚度：1.615(mmd、单位面积重量：15010克/mc、软化点温度：230240C(3)改性乳化沥青粘层(设置在沥青险面层之间)沥青面层间均应设置沥青粘层,粘层油采
10、用喷洒型乳化沥青(PCR),用量一般为06kgm2,宜通过试洒确定。粘层油宜在当天洒布，待乳化沥青破乳、水分蒸发完成后，紧跟着铺筑沥青层，确保粘层不受污染。(4)改性乳化沥青防水粘结层(设置在水泥砂和沥青砂下面层之间)在水泥碎面层顶面设置粘层，目的是让乳化沥青渗透水泥碎路面的细微空隙，以增加层间粘结。粘层油采用改性乳化沥青(PCR),用量一般为2.4kgm2,宜通过试洒确定，粘层油洒布后应不致流淌。为了使粘层油不被运输车辆破坏，在乳化沥青渗透且水分蒸发后应尽快进行下面层的施工。(5)改性乳化沥青工艺进行生产。(9)沥青面层矿粉沥青混合料的填料(矿粉)必须采用石灰岩或岩浆岩中的强基性岩石等憎水性
11、石料经磨细得到的矿粉，矿粉应干燥、洁净，能自由从矿粉仓流出，严禁使用回收粉代替矿粉。矿粉质量应该符合下表的要求。沥青混合料用丁箱质量要求项目单位指标表观相对密度，不小于Vm32.5含水量，不大于%I粒度范围%IOO外观无团料结块亲水系数一1物性指数-4对于上面层沥青混合料，为了增强集料与沥青的粘附性，可采用325号、425号水泥以代替部分矿粉，替代量应通过试验确定，并应报监理工程师批准。当采用水泥代替矿粉时，其技术指标也应满足上表的要求。捧加水泥后，由于其表面积要比石粉大得多，设计的最佳沥青用量通常需要增加0.2%0.4%左右，为此施工单位进行配合比设计时须注意。(10)沥青根据公路沥青路面施
12、工技术规范(JTGF40-2004)附录A,本项目所在地的气候分区属于1-4区，即夏炎热冬温区，沥青选用道路石油沥青70号A级沥青。沥青碎上面层、下面层所用沥青均应符合“道路石油沥青技术标准”，上面层所用沥青为SBS类I-D型改性沥青，基质沥青为70号A级道路石油沥青，下面层采用70号A级道路石油沥青。改性沥青可采用成品改性沥青。A改性沥青技术标准见下表。改性沥青质量技术要求指标SBS(I)测试方法I-D(JTJ052-93)针入度(25*C,100g.5S)(0.Iran)最小30-60T0604-93针入度指数PI地小(1)+0.2见注(1)延度5C.5cmmin(cm)最小20T0605
13、-93净、干燥、无风化、无杂质，并有适当的颗粒级配，其质量应符合下表要求:沥青混合料用细集料质量技术要求项目单位面层表观相对密度，不小于tm32.50坚固性（03mm部分），不小于%12含泥量（小于0.075mm的含量）,不大%3砂当量，不小于%60亚甲赛值,不大于g/kg25棱角性（流动时间），不小于S30生产石屑时必须采取抽吸措施，OO75mm通过率不得超过10%。由于石屑强度低、扁平含量大，且施工性能较差，不易压实，因此，在使用石屑时，为改进和易性和压实性，宜添加部分天然砂（天然砂在集料中的比例不宜超过8%）。（8）沥青面层粗集料用于面层的粗集料，应采用洁净、干燥、质地坚硬、表面粗糙、富
14、有棱角，形状接近立方体的碎石。面层粗集料的技术指标应符合下表的耍求：沥青混合料用粗集料质量技术要求指标单位上面层其它层次石料压碎值，不大于%2224洛杉机磨耗损失，不大于%2830表观相对密度，不小于tm2.602.50吸水率，不大于%2.03.0坚固性,不大于%1212针片状颗粒含量（混合料），不大于%1013其中粒径大于9.5mm,不大于%7IO其中粒径小于9.5mm.不大于%1315水洗法OO75mm颗粒含量，不大%0.81粗集料与沥青的粘附性，不小于级54磨光值（PSV）,不小于42一软石含量，不大于%3S上面层沥青与集料的粘附性需达到5级：下面层沥青与集料的粘附性应达到4级。当粘附性达不到要求时，可采取掺加水泥或使用碱性细集料等措施。集料应采用颗式破、圆锥破、反击破的三级破碎、三级筛分、双料仓、二级除尘的生产动力粘度（609）(PaS)180闪点(COC)不小于（C）260含腊量（蒸储法）不大于（）2.2密度(15X1)(gcm1)实测纪录溶解度（三
