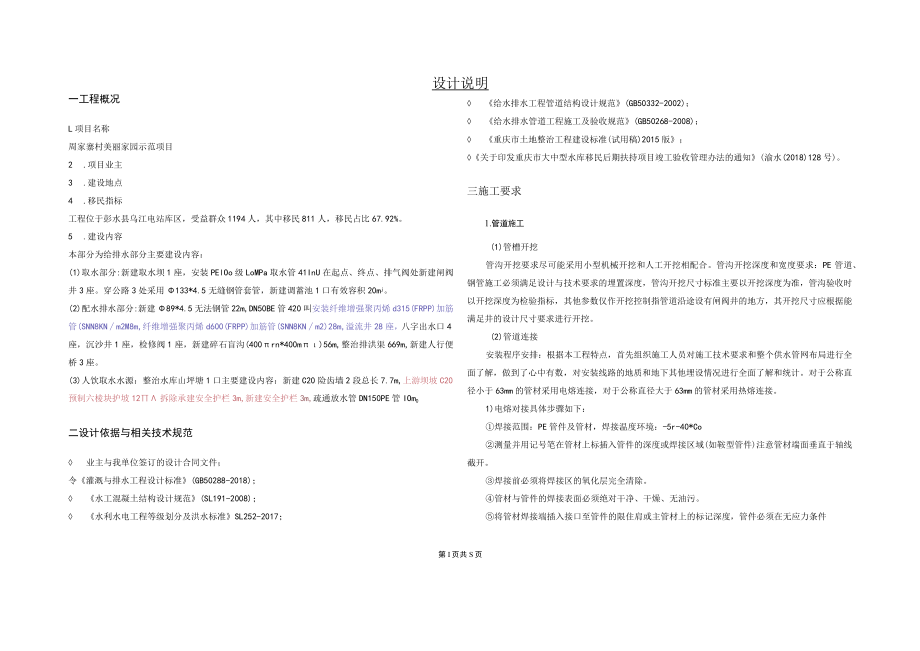

1、设计说明一工程概况L项目名称周家寨村美丽家园示范项目2 .项目业主3 .建设地点4 .移民指标工程位于彭水县乌江电站库区，受益群众1194人，其中移民811人，移民占比67.92%。5 .建设内容本部分为给排水部分主要建设内容：(1)取水部分:新建取水坝1座，安装PElOo级LoMPa取水管41InU在起点、终点、排气阀处新建闸阀井3座。穿公路3处采用133*4.5无缝钢管套管，新建调蓄池1口有效容积20mj。(2)配水排水部分:新建89*4.5无法钢管22m,DN50BE管420叫安装纤维增强聚丙烯d315(FRPP)加筋管(SNN8KNm2M8m,纤维增强聚丙烯d600(FRPP)加筋管(
2、SNN8KNm2)28m,溢流井28座，八字出水口4座，沉沙井1座，检修阀1座，新建碎石盲沟(400rn*400m)56m,整治排洪渠669m,新建人行便桥3座。(3)人饮取水水源：整治水库山坪塘1口主要建设内容：新建C20险齿墙2段总长7.7m,上游坝坡C20预制六棱块护坡12拆除承建安全护栏3m,新建安全护栏3m,疏通放水管DN150PE管IOm0二设计依据与相关技术规范 业主与我单位签订的设计合同文件；令灌溉与排水工程设计标准(GB50288-2018)； 水工混凝土结构设计规范(SL191-2008)； 水利水电工程等级划分及洪水标准SL252-2017； 给水排水工程管道结构设计规范
3、(GB50332-2002)； 给水排水管道工程施工及验收规范(GB50268-2008)； 重庆市土地整治工程建设标准(试用稿)2015版；关于印发重庆市大中型水库移民后期扶持项目竣工验收管理办法的通知(渝水(2018)128号)。三施工要求1.管道施工(1)管槽开挖管沟开挖要求尽可能采用小型机械开挖和人工开挖相配合。管沟开挖深度和宽度要求：PE管道、钢管施工必须满足设计与技术要求的埋置深度，管沟开挖尺寸标准主要以开挖深度为准，管沟验收时以开挖深度为检验指标，其他参数仅作开挖控制指管道沿途设有闸阀井的地方，其开挖尺寸应根据能满足井的设计尺寸要求进行开挖。(2)管道连接安装程序安排：根据本工程

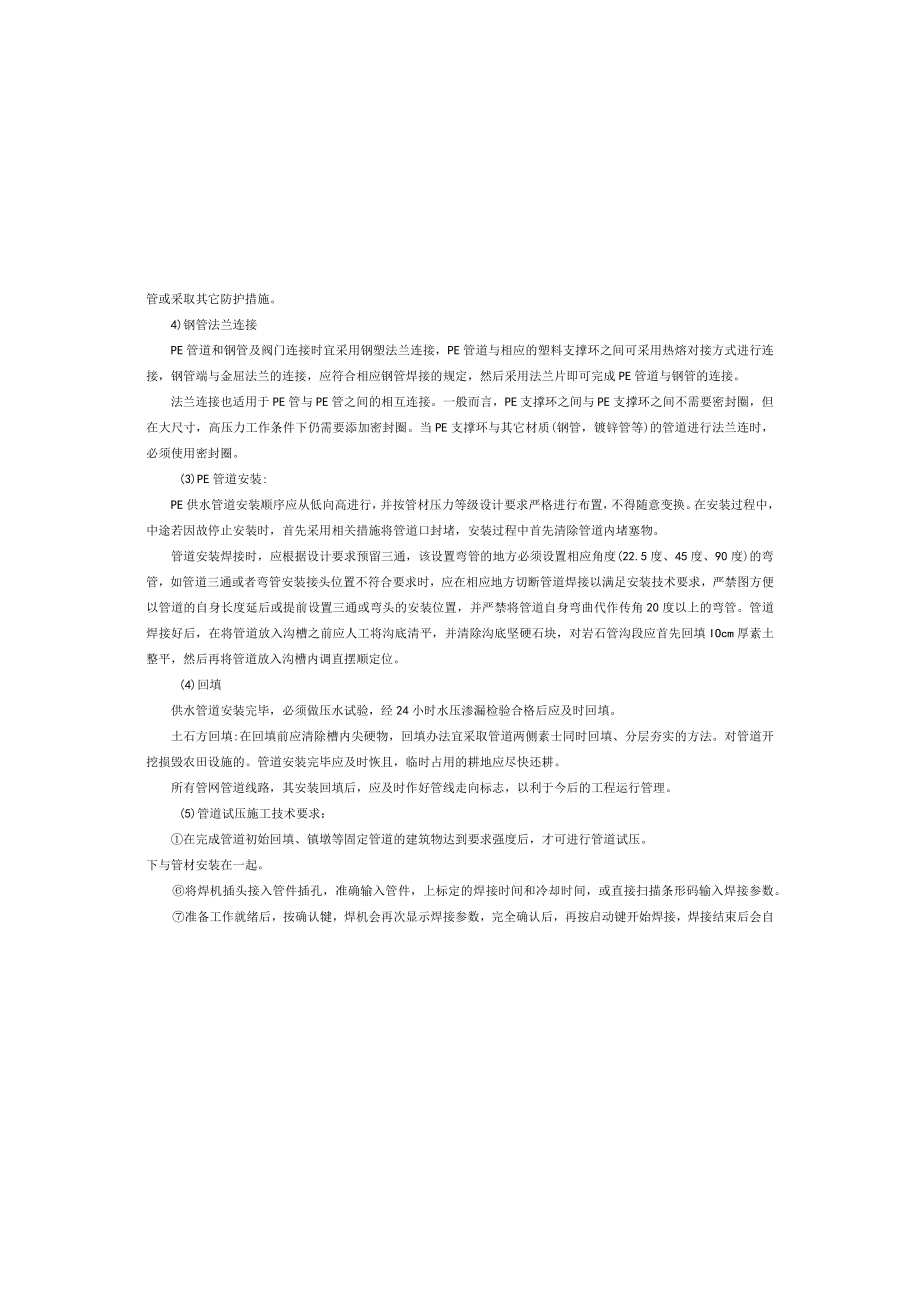

4、特点，首先组织施工人员对施工技术要求和整个供水管网布局进行全面了解，做到了心中有数，对安装线路的地质和地下其他埋设情况进行全面了解和统计。对于公称直径小于63mm的管材采用电熔连接，对于公称直径大于63mm的管材采用热熔连接。1)电熔对接具体步骤如下：焊接范围：PE管件及管材，焊接温度环境：-5r-40*Co测量并用记号笔在管材上标插入管件的深度或焊接区域(如鞍型管件)注意管材端面垂直于轴线截开。焊接前必须将焊接区的氧化层完全清除。管材与管件的焊接表面必须绝对干净、干燥、无油污。将管材焊接端插入接口至管件的限住肩或主管材上的标记深度，管件必须在无应力条件第I页共S页管或采取其它防护措施。4)钢
5、管法兰连接PE管道和钢管及阀门连接时宜采用钢塑法兰连接，PE管道与相应的塑料支撑环之间可采用热熔对接方式进行连接，钢管端与金屈法兰的连接，应符合相应钢管焊接的规定，然后采用法兰片即可完成PE管道与钢管的连接。法兰连接也适用于PE管与PE管之间的相互连接。一般而言，PE支撑环之间与PE支撑环之间不需要密封圈，但在大尺寸，高压力工作条件下仍需要添加密封圈。当PE支撑环与其它材质(钢管，镀锌管等)的管道进行法兰连时，必须使用密封圈。(3)PE管道安装:PE供水管道安装顺序应从低向高进行，并按管材压力等级设计要求严格进行布置，不得随意变换。在安装过程中，中途若因故停止安装时，首先采用相关措施将管道口封
6、堵，安装过程中首先清除管道内堵塞物。管道安装焊接时，应根据设计要求预留三通，该设置弯管的地方必须设置相应角度(22.5度、45度、90度)的弯管，如管道三通或者弯管安装接头位置不符合要求时，应在相应地方切断管道焊接以满足安装技术要求，严禁图方便以管道的自身长度延后或提前设置三通或弯头的安装位置，并严禁将管道自身弯曲代作传角20度以上的弯管。管道焊接好后，在将管道放入沟槽之前应人工将沟底清平，并清除沟底坚硬石块，对岩石管沟段应首先回填IOcm厚素土整平，然后再将管道放入沟槽内调直摆顺定位。(4)回填供水管道安装完毕，必须做压水试验，经24小时水压渗漏检验合格后应及时回填。土石方回填:在回填前应清

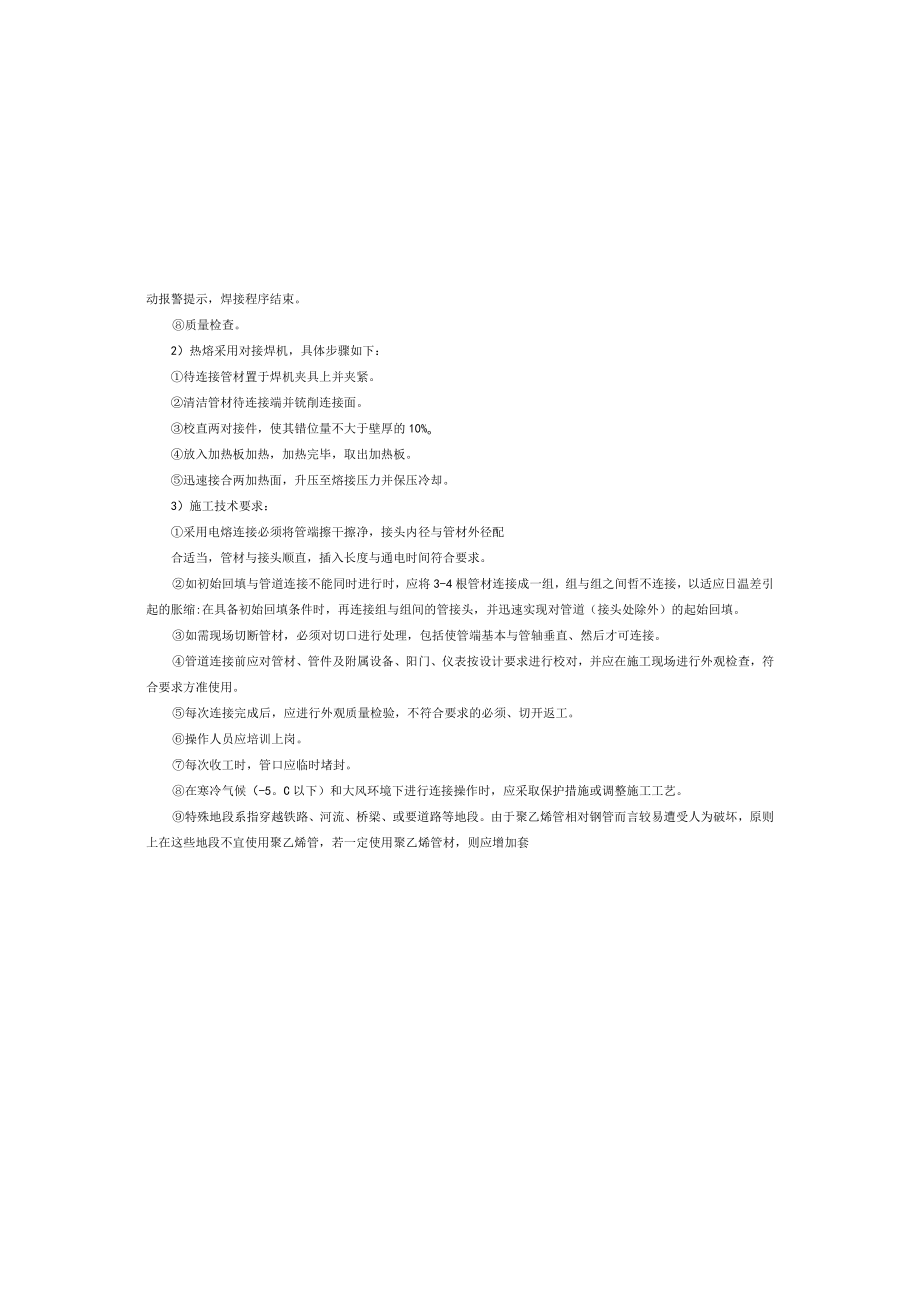

7、除槽内尖硬物，回填办法宜采取管道两侧素士同时回填、分层夯实的方法。对管道开挖损毁农田设施的。管道安装完毕应及时恢且，临时占用的耕地应尽快还耕。所有管网管道线路，其安装回填后，应及时作好管线走向标志，以利于今后的工程运行管理。(5)管道试压施工技术要求：在完成管道初始回填、镇墩等固定管道的建筑物达到要求强度后，才可进行管道试压。下与管材安装在一起。将焊机插头接入管件插孔，准确输入管件，上标定的焊接时间和冷却时间，或直接扫描条形码输入焊接参数。准备工作就绪后，按确认犍，焊机会再次显示焊接参数，完全确认后，再按启动键开始焊接，焊接结束后会自动报警提示，焊接程序结束。质量检查。2）热熔采用对接焊机，具
8、体步骤如下：待连接管材置于焊机夹具上并夹紧。清洁管材待连接端并铳削连接面。校直两对接件，使其错位量不大于壁厚的10%o放入加热板加热，加热完毕，取出加热板。迅速接合两加热面，升压至熔接压力并保压冷却。3）施工技术要求：采用电熔连接必须将管端擦干擦净，接头内径与管材外径配合适当，管材与接头顺直，插入长度与通电时间符合要求。如初始回填与管道连接不能同时进行时，应将3-4根管材连接成一组，组与组之间哲不连接，以适应日温差引起的胀缩:在具备初始回填条件时，再连接组与组间的管接头，并迅速实现对管道（接头处除外）的起始回填。如需现场切断管材，必须对切口进行处理，包括使管端基本与管轴垂直、然后才可连接。管道
9、连接前应对管材、管件及附属设备、阳门、仪表按设计要求进行校对，并应在施工现场进行外观检查，符合要求方准使用。每次连接完成后，应进行外观质量检验，不符合要求的必须、切开返工。操作人员应培训上岗。每次收工时，管口应临时堵封。在寒冷气候（-5。C以下）和大风环境下进行连接操作时，应采取保护措施或调整施工工艺。特殊地段系指穿越铁路、河流、桥梁、或要道路等地段。由于聚乙烯管相对钢管而言较易遭受人为破坏，原则上在这些地段不宜使用聚乙烯管，若一定使用聚乙烯管材，则应增加套管道试乐应符合设计要求和相关标准的规定。可参照建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）执行。（6）管道的防腐、防
10、冻等保护措施为保证给水系统正常运行，覆土必须夯实，以免受到动荷载的作用而影响水管强度。2.混凝土工程（1）模板1）模板的结构类型应根据混凝土建筑物的结构特点、施工方法等选用。2）模板采用钢模板，支架材料的种类、等级，应根据其结构特点，位置要求及周转次数确定，并应符合现行国家标准和部颁标准。3）模板在使用后和浇筑混凝土之前，应清洗干净。为防锈或方便拆模而涂在模板上的涂料,应不影响混凝土的质量，且应在立模前涂刷好。4）模板安装必须按混凝土结构物的施工详图测量放样，聿要结构应多设控制点，以利检查校正。模板在安装过程中，必须经常保持足够的临时固定设施，以防倾覆。5）模板之间的接缝必须平整严密。建筑物分
11、层或分段施工时，应逐层或逐段校正上下、左右层偏差，过流面不允许出现因模板偏差或接缝不严密产生的“错台”O6）模板及支架上严禁堆放超过其设计荷载的材料及设备。7）模板安装的允许偏差，按照水工混凝土施工规范（DL/T5144-2015）中表2.5.8规定要求。8）拆模时间一般应遵守水工混凝土施工规范（DL/T5144-2015）中第2.6.1条之规定.拆模作业必须使用专门工具，按适当的施工程序十分小心地进行，以减少混凝土及模板的损伤。9）模板的材质、制作、安装及拆除等，应泮格按规定进行。（2）混凝土技术要求1）混凝土结构采用由水泥，普通碎石、砂和水配制的质量密度为2300-2400kgm3的普通混
12、凝上：2）配制混凝土所行的水泥，采用硅酸盐水泥、普通珪酸盐水泥或矿硝硅酸盐水泥，水泥的性能指标必须符合现行国家有关标准的规定；3）水泥进场必须有出厂合格证或进场试验报告，并应对其品种、标号、包装出厂日期等检查验收。当对水泥质量有怀疑或水泥出厂超过三个月时，应复查试验，并按试验结果使用：4）普通混凝土所用的粗、细骨科，应符合国家现行有关标准的规定；5）混凝土用的粗骨料，其最大颗粒粒径不得超过钢筋最小净距的3/4；对混凝土实心板，骨料的最大粒径不宜超过板厚的1/2,且不得超过50mm；6）骨料应按品种、规格分别堆放，不得混杂，骨科中严禁混入炊烧过的白云石或石灰块。（3）混凝土配合比1）混凝土施工配
13、合比，应根据设计的混凝土强度等级和质量检验以及混凝土施工和易性的耍求确定：2）混凝土的配合比应按国家现行标准普通混凝土配合比设计技术规程进行计算，并通过试配确定：3）混凝土浇筑时的坍落皮，宜为57cm,坍落度测定方法应符合现行国家标准普通混凝土拌合物性能试验方法的规定。（4）混凝土拌制耍求D混凝土原材料每称称量的偏差，不得超过下表中允许偏差的规定；各种衡器应定驯检验，保持准确。骨科含水率应经常测定，雨天施工增加测定数.混凝土原材料称量的允许偏差（）材料名称允许偏差备注水泥、混合材料3祖、细骨料3水、外加剂22）混凝土搅拌的最短时间可按下表采用。混凝土搅拌的最短时间（S）混凝土坍落度搅拌机机型携
14、摔机出料，（,）50030mm强制式606090自落式90901203）混凝I:搅拌的最短时间系指全部材料装入搅拌筒中起，到开始卸料止的时间。（5）混凝土运输和浇筑1）混凝土运至浇筑地点，应符合浇筑时规定的坍落度，如发现分离、漏浆和严重泌水现象时，必须在浇筑前进行二次搅拌；2）混凝土应以最少的转载次数和最短的时间，从搅拌地点运至浇筑地点；混凝土从搅拌机中卸出到浇筑完毕的延续时间不宜超过下表的规定；表3搅拌后混凝.上允许延续时间（min）混凝土强度等级气温不高于25C高于25CC3012090C2512090C15120903）混凝土自高处倾落的自由高度，不宜超过2m；4）在混凝土浇筑过程中，应
15、经常规察模扳、支架、钢筋、预埋件和预留孔洞的情况，当发现有变形、移位时，以及时采取措施进处理；5）浇筑应在室外气温较低时进行，混凝土浇筑温度不宜超过28七。6）施工缝的位置应在混凝土浇筑之前确定，并宜留置在结构受剪力较小且方便于施工的部位（6）混凝土自然养护1）对己浇筑完毕的混凝.匕应加以覆盖和浇水。并应符合下列规定：应在浇筑完毕后12小时以内对混凝土加以覆盖和浇水；混凝土的浇水养护的时间，对采用睢酸盐水泥、普通硅盐水泥或矿喳硅酸盐水泥拌制的混凝匕不得小于7d：浇水次数应能保持混凝上处于润湿状态：混凝土的养护用水应与拌制用水相同；当日平均气温低于5C时，不得浇水；当采其它品种水泥，混凝土的养护应根据采用水泥的技术性能确定。2）采用塑料布覆盖养护的混凝土，其敞露的全部表面塑料布覆盖严密，并应保护塑料布内的凝结水。混凝土的表面不便浇水或使用塑料布养护时，宜涂刷保护（如薄膜养生液等），防止混凝土内部水分蒸
