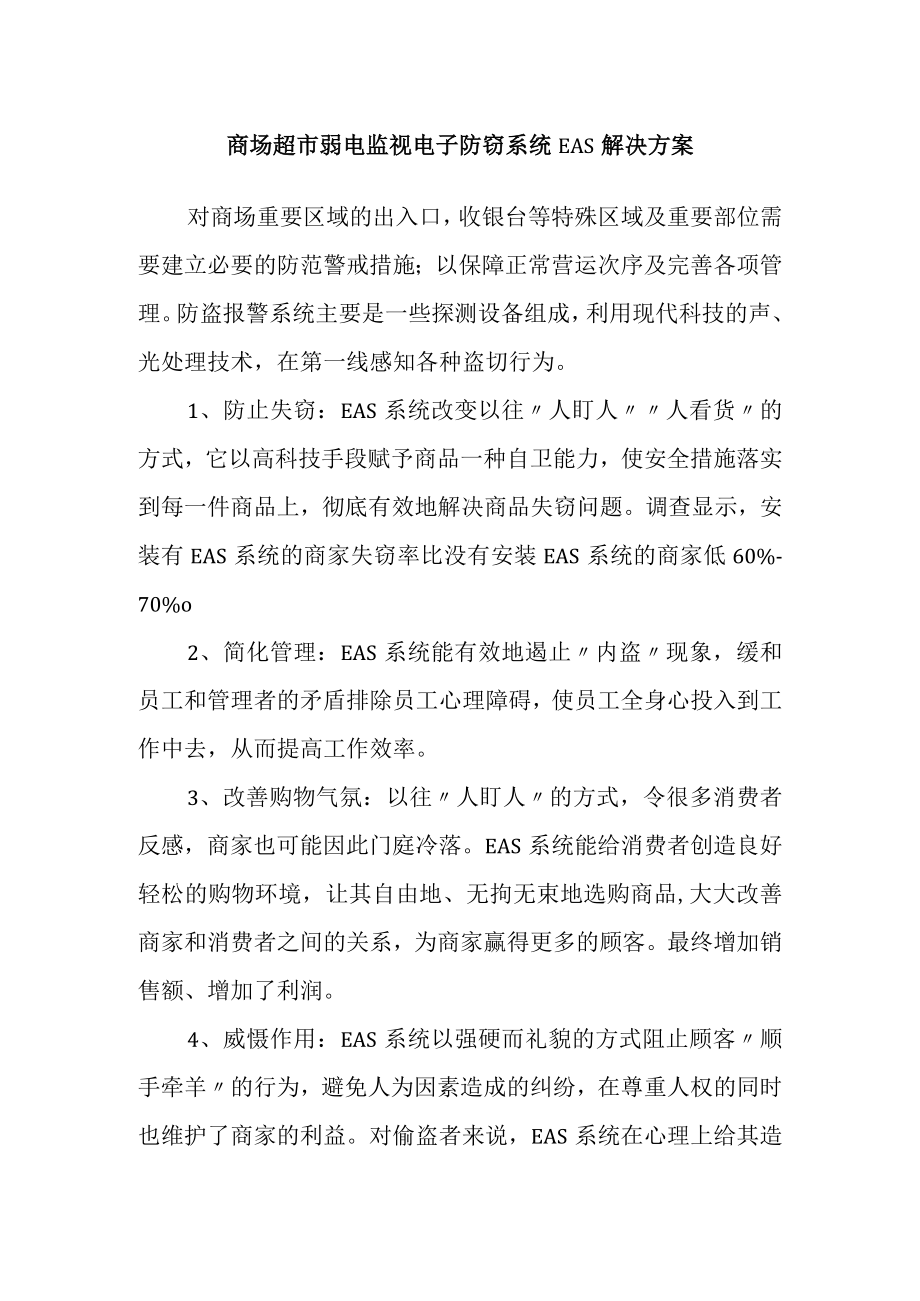

1、商场超市弱电监视电子防窃系统EAS解决方案对商场重要区域的出入口，收银台等特殊区域及重要部位需要建立必要的防范警戒措施；以保障正常营运次序及完善各项管理。防盗报警系统主要是一些探测设备组成，利用现代科技的声、光处理技术，在第一线感知各种盗切行为。1、防止失窃：EAS系统改变以往人盯人人看货的方式，它以高科技手段赋予商品一种自卫能力，使安全措施落实到每一件商品上，彻底有效地解决商品失窃问题。调查显示，安装有EAS系统的商家失窃率比没有安装EAS系统的商家低60%-70%o2、简化管理：EAS系统能有效地遏止内盗现象，缓和员工和管理者的矛盾排除员工心理障碍，使员工全身心投入到工作中去，从而提高工作

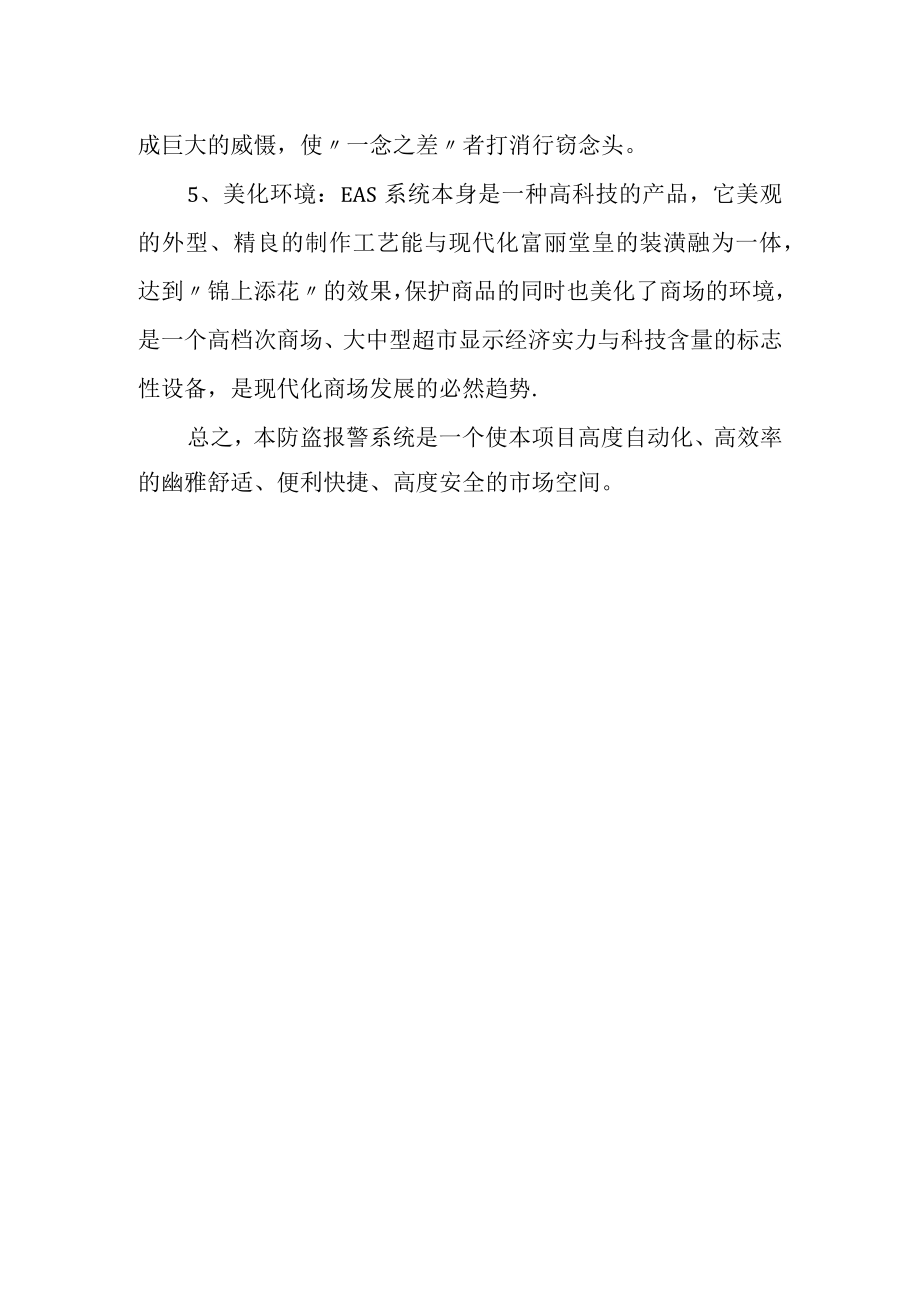

2、效率。3、改善购物气氛：以往人盯人的方式，令很多消费者反感，商家也可能因此门庭冷落。EAS系统能给消费者创造良好轻松的购物环境，让其自由地、无拘无束地选购商品,大大改善商家和消费者之间的关系，为商家赢得更多的顾客。最终增加销售额、增加了利润。4、威慑作用：EAS系统以强硬而礼貌的方式阻止顾客顺手牵羊的行为，避免人为因素造成的纠纷，在尊重人权的同时也维护了商家的利益。对偷盗者来说，EAS系统在心理上给其造成巨大的威慑，使一念之差者打消行窃念头。5、美化环境：EAS系统本身是一种高科技的产品，它美观的外型、精良的制作工艺能与现代化富丽堂皇的装潢融为一体，达到锦上添花的效果，保护商品的同时也美化了商

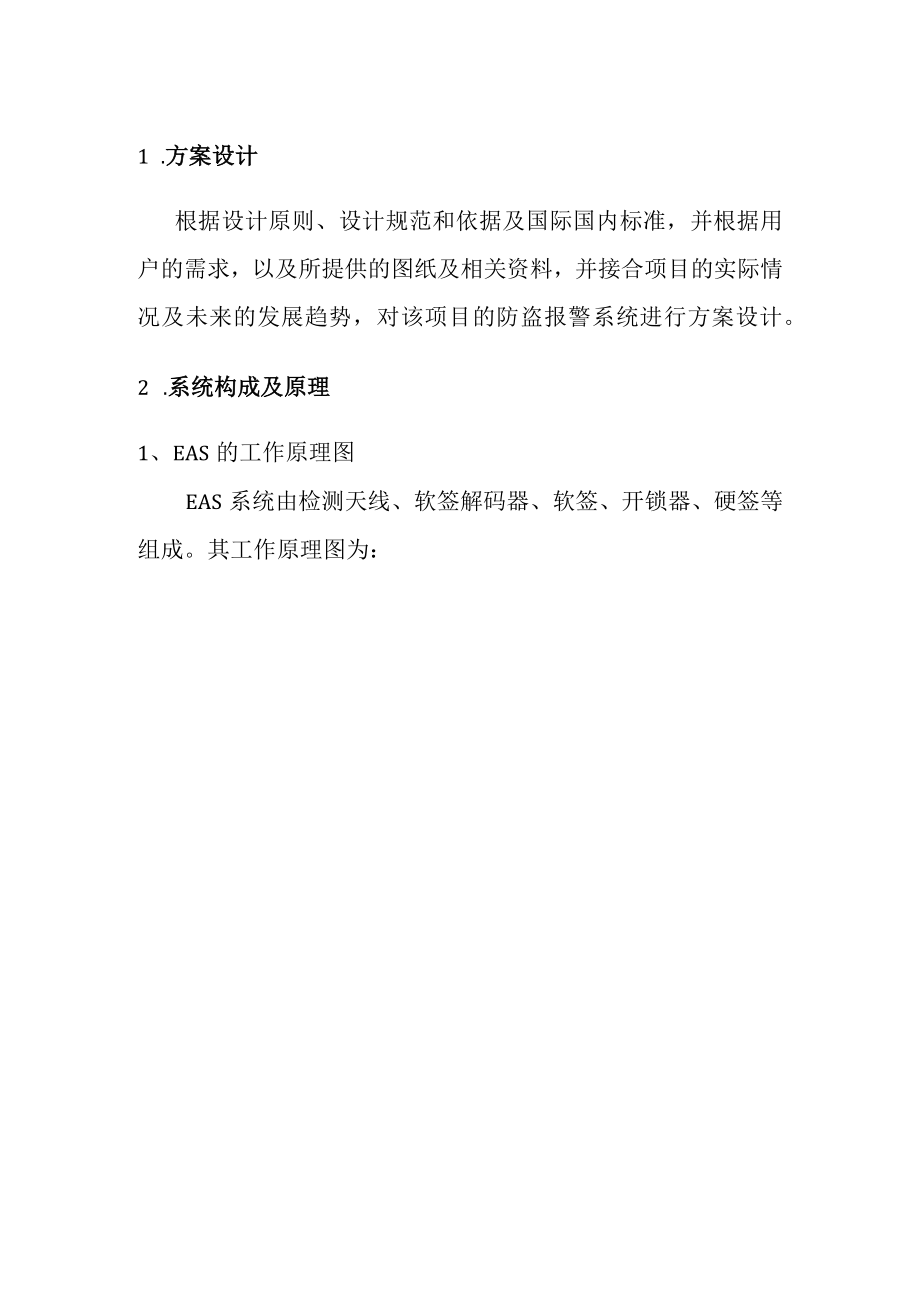

3、场的环境，是一个高档次商场、大中型超市显示经济实力与科技含量的标志性设备，是现代化商场发展的必然趋势.总之，本防盗报警系统是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的市场空间。1 .方案设计根据设计原则、设计规范和依据及国际国内标准，并根据用户的需求，以及所提供的图纸及相关资料，并接合项目的实际情况及未来的发展趋势，对该项目的防盗报警系统进行方案设计。2 .系统构成及原理1、EAS的工作原理图EAS系统由检测天线、软签解码器、软签、开锁器、硬签等组成。其工作原理图为：出口检测器购置了系统的商家应根据不同商品将适用的标签附着在商品上，同时在商场的出口通道处安装好检测天线，检测
4、天线的数量应能把住商品外流的所有第一道出口。顾客付款后，用专用的开锁器或解码板将其所购商品上的标签取下或解码使其失效；如果顾客没有付款，他在通过检测天线时，发射器和接收器就开始工作，扫描出附着在商品上的电子标签，随即引发报警声，拦截商品出门。EAS在防盗中所起的作用与电视监控相比，EAS不受人为因素的影响，避免了电视监控中终端人员长时间注视屏幕，因疲劳而出现视而不见或因摄像头左右扫视时产生监控现场空白等情况。另一方面，EAS系统排除了电视监控中摄像头给顾客带来的被监视的感觉，并改善了商场与顾客的关系，实现了既保护商场利益又保护顾客合法权益的两个目标，体现了物防、技防思想3 .用户需求分析及前端
5、分布根据用户需求，充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点,并根据所提供的图纸及相关料资，并根据项目实际情况及未来的发展趋势，结合我公司从事过的多个项目所积累的经验，以及相关产品的性能等因素，对本项目方案实施。本项目前端分布情况，具体参见如下信息点统计表。防盗报警系统信息点统计表编号位置分布需求分类单位数量备注1商场出口数字发射检测天线个82商场出口数字接收检测天线个84 .实施方案设备选型及配置EAS是一种商品自卫装置，它用电子技术手段赋予商品一种自卫能力，即一旦有人企图不付款而将商品带出店外，它便会通知系统，发出报警。让偷盗者昭然于众，这从根本上
6、改变了以往一切防盗系统都停留在被动状态的监控防盗上，使防盗措施落实到每件商品上。EAS系统由检测天线、软签解码器、软签、开锁器、硬签等组成。5 .检测天线由一个发射天线、一个接收天线组成，其基本原理是利用发射天线将一扫描带发射出去，在发射天线和接收天线之间形成一个扫描区，在该区域内出现有效标签，由接收天线接收到信号并触发报警。微处理器控制，独一无二的身份识别功能国内首创多功能显示屏程序加载自动校验，实时监测，报警输出，自我诊断；最新数字技术，现场环境编程MCU二次检测，四种跳频选择，双甄别+AGC适应能力更强,高导磁滤波器，抵御电场干扰技术参数及规格：检测距离：0.92.2米（与检测标签的规格
7、有关）检测区域：95%电源功率：15W外形尺寸：1520x450x98材料：特制铝合金检测天线的配置表编*7U号产品名称产品型号单位数量备注6.软签解码器一体化解码器SK-24A扫描频率：8.2MHz0.5MHz解码高度：25CM解码速度：120个/分钟电源电压：AC220V+10%-12V300mA电源功率：5W外形尺寸：230*230CM是使软标签失效的装置。通常将带有标签的商品，在解码器上方20厘米左右以内划过，标签即失效。可与POS机配合使用。软签解码器的配置表编号产品名称产品型号单位数量备注7.软标签软标签JrHliemiI非金属类包装商品外形尺寸：40*40mm中心频率:8.2MH
8、z0.5外表颜色：条码或空白单卷数量：1OOOPCS/1卷包装尺寸：47*32*17Cm经特殊工艺将线圈固定在不干胶条形码上，在经过软签解码器后，即失效。软标签的配置表编号产品名称产品型号单位数量备注8.开锁器强力开锁器SK-K09尺寸：巾76nX45材料：铝氧化、镀铭磁力：5000GS磁力：4500快速、简单、方便地将各种硬标签取下的装置。开锁器的配置表编号产品名称产品型号单位数量备注9.硬标签名称防盗检测系统设备主要功能特点人方对服饰类商品进行加锁，防止丢失标签尺寸:65*55mm标签频率：8.2MHz标签颜色：黑色/白色/灰色包装：500个/箱小方对服饰类商品进行加锁，防止丢失签尺寸：4
9、8*42mm标签频率：8.2MHz标签颜色：黑色/白色包装：1000个/箱酒瓶扣用于大件物品，如酒瓶，花瓶颈口外表尺寸：55材质：ABS塑料定位：钢芯顶针抗拉力：锁住拉力大于90磅中心频率：8.2MHz0.5颜色：黑色奶粉扣t)用于大件物品，如酒瓶，花瓶颈口外表尺寸:55材质：ABS塑料定位：钢芯顶针中心频率：8.2MHz0.5颜色：黑色奶粉夹IEI全新ABS环保材料一次性注塑成形，采用高频磁棒纯铜线圈，Q值高；适用于一切锡箔纸包装物品，防屏蔽，主要用于袋装奶粉的防盗；用途范围：袋装奶粉、袋装食品检测距离：IOoT20CM中心频率：8.20MH、58KHz材料ABS（环保材料）可夹厚度：0.1
10、50.65mm颜色：白色绑带1X用于绑住小物件，配合小方防盗170mm其内部结构是一个Lc振荡回路，通过防盗钉或防盗绳将其固定在商品上，在经过收银口时由收银员用开锁器将其取下，可以重复使用。硬标签的配置表编号产品名称产品型号单位数量备注10.电子防盗系统的安装1、 检测器安装的位置不得将检测器安装在距金属门0.5米之内或任何金属物体的1米之内。金属物体包括金属墙筋、陈列货架、金属展示柜、金属购物车等。不得将检测器安装在距收银机、信用卡识别装置、电话、电脑、数据电缆线、霓虹灯、空调和加热器等2米之内。2、 为了保证工程质量，首先要对现场勘测干扰源，如不能排除，安装机器要远离干扰源。干扰源一般包括两种：第一种为有源干扰，例如各种电火花干扰，马达，电吹风和因接触不良引起的打火,或者是因电源杂波严重所形成的干扰；第二种干扰为无源干扰，例如机器附近有成卷的导线，收银台的POS机，打印机的各种信号线、电源线是否有打卷等。3、 RF检测器电源盒使用IOA两极带接地插头，为避免与其它电器相互造成干扰，应使用独立的AC220V电源供电，电源插座必须为符合安全标准的IOA两极带接地插座。4、 由于RF检测器采用电子谐振原理用金属屏蔽可失效,因此有一定的局限性.用户在使用过程中应注意,对一些用金属或金属薄膜包装的商品如奶粉、巧克力等则防盗标签直接粘贴将不能得到保护，应采用专用绑带和保护盒来加以保护。
