1、喷洒除草剂喷雾机选择喷洒除草剂的喷雾机械按其与拖拉机联接方式可分为牵引式和悬挂式两种，它们是由拖拉机动力输出轴驱动液泵，喷液量可达50-500升/公顷，可用于喷洒乳油、可湿性粉剂、水溶剂、胶悬剂等多种类型的除草剂，适用于大面积作业，具有喷洒均匀、效率高等特点。在70年代后期，随着除草剂的推广使用，我国引进了一批大型喷雾机，如美国约输迪尔公司的550型牵引式喷雾机、波兰SL-10013型牵引式喷雾机、丹麦哈迪公司的NK600型悬挂式喷雾机等。同时我国大型喷雾机也有了较大的发展，黑龙江省八五三农场QP101000型牵引式喷雾机和XMPlO-650型悬挂式喷雾机，黑龙江省克山农场SWM-650型悬挂
2、式喷雾机等，黑龙江省迎春机械厂3W1500型，采用隔膜泵、聚乙烯或玻璃纤维药箱、刚玉瓷芯喷嘴等部件，基本上能达到喷洒除草剂的农艺要求。黑龙江省佳木斯市塑料二厂生产的各种规格聚乙烯塑料药箱，南京农业机械化研究所研制的刚玉瓷芯喷头，已由湖南株洲火花塞厂投入生产，使喷雾机生产配套成龙。1.1 液泵的选择液泵是喷雾机的心脏，在一定的气压下提供足够的药液，供应喷头、搅拌及为防止泵磨损后可能造的减压，需保留一定的安全系数。流量一般以5080升/分为宜，泵压力需要510个大气压。液泵要装有调压阀，可按需要调节压力，要耐腐蚀，封闭严密，不滴漏。常用液泵可分为两类：一类是容积式泵，包括活塞泵、柱塞泵、隔膜泵；另
3、一类是离心泵，包括叶片泵、齿轮泵、滚子泵、离心泵。应用较广的有隔膜泵、离心泵。1.2 喷头的选择喷头是喷雾机的重要部件，它虽然很小，但却决定着施药量、雾滴大小和均匀度等。喷头的选择,直接关系到除草剂的效果。喷洒除草剂常用的喷头有两类，一类是扇形喷头包括喷头体、过滤器、喷嘴、喷头帽，另一类是锥形喷头包括喷头体、过滤器、涡流、喷头片。喷洒除草剂用扇形喷头、喷洒杀虫剂、杀菌剂用锥形喷头。喷头的主要部件喷嘴的材料有铜、塑料、不锈钢、陶瓷制品（如铝烧结构）。铜和塑料喷嘴虽然价格低，但磨损快，特别是当喷洒具磨擦性的药液时，如可湿性粉或化学肥料等较易磨损。淬硬不锈钢和陶瓷喷嘴最耐磨。烧结三氧化二铝比黄铜耐磨

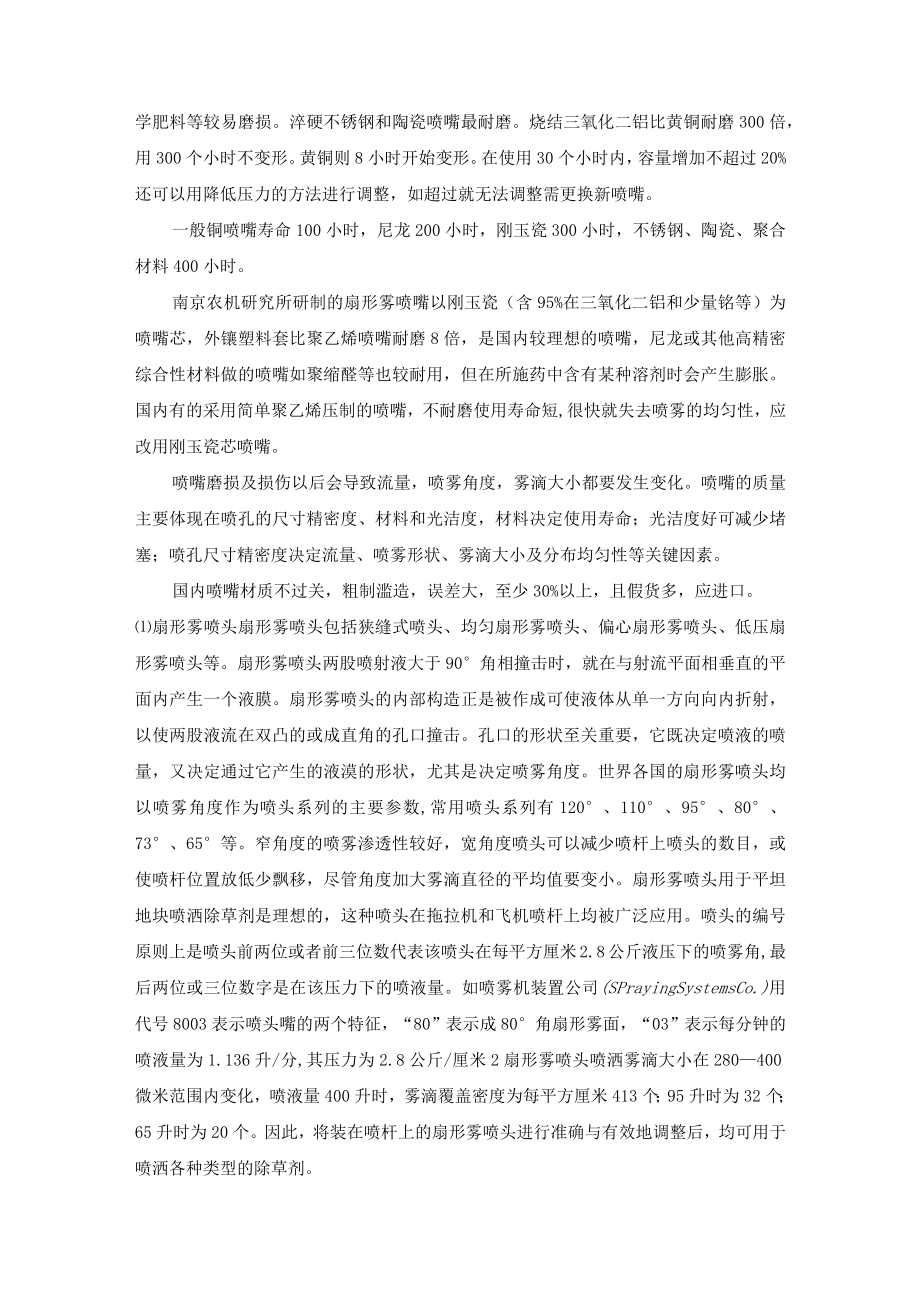

4、300倍，用300个小时不变形。黄铜则8小时开始变形。在使用30个小时内，容量增加不超过20%还可以用降低压力的方法进行调整，如超过就无法调整需更换新喷嘴。一般铜喷嘴寿命100小时，尼龙200小时，刚玉瓷300小时，不锈钢、陶瓷、聚合材料400小时。南京农机研究所研制的扇形雾喷嘴以刚玉瓷（含95%在三氧化二铝和少量铭等）为喷嘴芯，外镶塑料套比聚乙烯喷嘴耐磨8倍，是国内较理想的喷嘴，尼龙或其他高精密综合性材料做的喷嘴如聚缩醛等也较耐用，但在所施药中含有某种溶剂时会产生膨胀。国内有的采用简单聚乙烯压制的喷嘴，不耐磨使用寿命短,很快就失去喷雾的均匀性，应改用刚玉瓷芯喷嘴。喷嘴磨损及损伤以后会导致流量
5、，喷雾角度，雾滴大小都要发生变化。喷嘴的质量主要体现在喷孔的尺寸精密度、材料和光洁度，材料决定使用寿命；光洁度好可减少堵塞；喷孔尺寸精密度决定流量、喷雾形状、雾滴大小及分布均匀性等关键因素。国内喷嘴材质不过关，粗制滥造，误差大，至少30%以上，且假货多，应进口。扇形雾喷头扇形雾喷头包括狭缝式喷头、均匀扇形雾喷头、偏心扇形雾喷头、低压扇形雾喷头等。扇形雾喷头两股喷射液大于90角相撞击时，就在与射流平面相垂直的平面内产生一个液膜。扇形雾喷头的内部构造正是被作成可使液体从单一方向向内折射，以使两股液流在双凸的或成直角的孔口撞击。孔口的形状至关重要，它既决定喷液的喷量，又决定通过它产生的液漠的形状，尤
6、其是决定喷雾角度。世界各国的扇形雾喷头均以喷雾角度作为喷头系列的主要参数,常用喷头系列有120、110、95、80、73、65等。窄角度的喷雾渗透性较好，宽角度喷头可以减少喷杆上喷头的数目，或使喷杆位置放低少飘移，尽管角度加大雾滴直径的平均值要变小。扇形雾喷头用于平坦地块喷洒除草剂是理想的，这种喷头在拖拉机和飞机喷杆上均被广泛应用。喷头的编号原则上是喷头前两位或者前三位数代表该喷头在每平方厘米2.8公斤液压下的喷雾角,最后两位或三位数字是在该压力下的喷液量。如喷雾机装置公司(SPrayingSystemsCo.)用代号8003表示喷头嘴的两个特征，“80”表示成80角扇形雾面，“03”表示每分

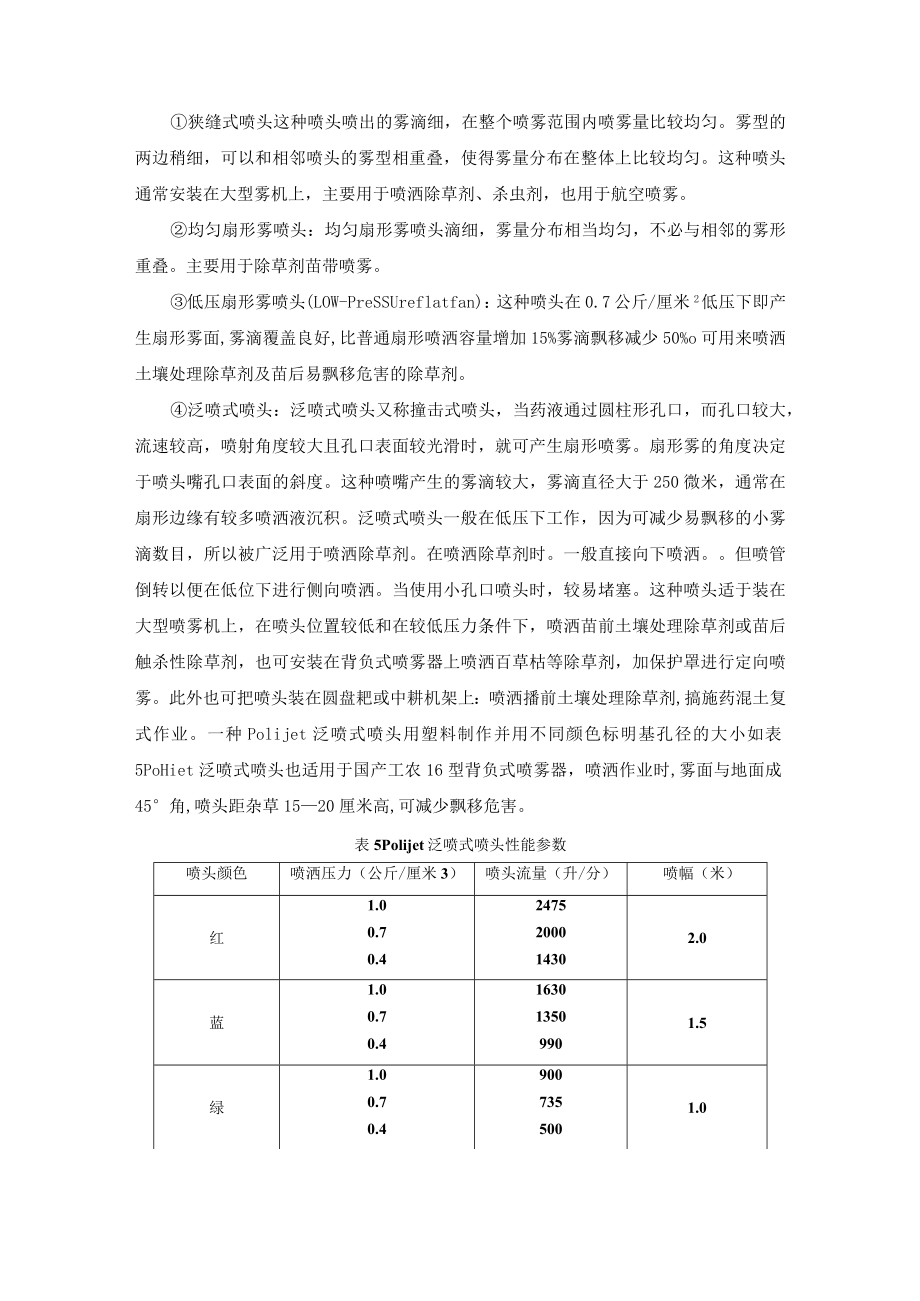

7、钟的喷液量为1.136升/分,其压力为2.8公斤/厘米2扇形雾喷头喷洒雾滴大小在280400微米范围内变化，喷液量400升时，雾滴覆盖密度为每平方厘米413个；95升时为32个；65升时为20个。因此，将装在喷杆上的扇形雾喷头进行准确与有效地调整后，均可用于喷洒各种类型的除草剂。狭缝式喷头这种喷头喷出的雾滴细，在整个喷雾范围内喷雾量比较均匀。雾型的两边稍细，可以和相邻喷头的雾型相重叠，使得雾量分布在整体上比较均匀。这种喷头通常安装在大型雾机上，主要用于喷洒除草剂、杀虫剂，也用于航空喷雾。均匀扇形雾喷头：均匀扇形雾喷头滴细，雾量分布相当均匀，不必与相邻的雾形重叠。主要用于除草剂苗带喷雾。低压扇形
8、雾喷头(LOW-PreSSUreflatfan)：这种喷头在0.7公斤/厘米2低压下即产生扇形雾面,雾滴覆盖良好,比普通扇形喷洒容量增加15%雾滴飘移减少50%o可用来喷洒土壤处理除草剂及苗后易飘移危害的除草剂。泛喷式喷头：泛喷式喷头又称撞击式喷头，当药液通过圆柱形孔口，而孔口较大，流速较高，喷射角度较大且孔口表面较光滑时，就可产生扇形喷雾。扇形雾的角度决定于喷头嘴孔口表面的斜度。这种喷嘴产生的雾滴较大，雾滴直径大于250微米，通常在扇形边缘有较多喷洒液沉积。泛喷式喷头一般在低压下工作，因为可减少易飘移的小雾滴数目，所以被广泛用于喷洒除草剂。在喷洒除草剂时。一般直接向下喷洒。但喷管倒转以便在低
9、位下进行侧向喷洒。当使用小孔口喷头时，较易堵塞。这种喷头适于装在大型喷雾机上，在喷头位置较低和在较低压力条件下，喷洒苗前土壤处理除草剂或苗后触杀性除草剂，也可安装在背负式喷雾器上喷洒百草枯等除草剂，加保护罩进行定向喷雾。此外也可把喷头装在圆盘耙或中耕机架上：喷洒播前土壤处理除草剂,搞施药混土复式作业。一种Polijet泛喷式喷头用塑料制作并用不同颜色标明基孔径的大小如表5PoHiet泛喷式喷头也适用于国产工农16型背负式喷雾器，喷洒作业时,雾面与地面成45角,喷头距杂草1520厘米高,可减少飘移危害。表5Polijet泛喷式喷头性能参数喷头颜色喷洒压力（公斤/厘米3）喷头流量（升/分）喷幅（米
10、）红1.00.70.42475200014302.0蓝1.00.70.4163013509901.5绿1.00.70.49007355001.0黄1.00.76805600.5国产狭缝式喷头一一刚玉瓷芯喷头：刚玉瓷采用的主要原料为工业氧化铝，含氧化铝90%以上。由于这类瓷的主要晶相组成为多晶的刚玉体，所以通常把它叫做刚玉瓷。刚玉瓷芯喷嘴材料含三氧化二铝95%,抗折度大于2900公斤力/厘米2,硬度HRA大于85,仅次于金刚石，具有抗酸、碱、腐蚀、耐高温特性，一般寿命是黄铜的130倍，不锈钢的20倍。在塑料材料中嵌进刚玉瓷喷嘴芯，不同颜色的塑料，表示喷头流量大小，按喷雾角度60。、110。分别为
11、60、110系列，可用于拖拉机喷雾机上喷洒除草剂或液体肥料等。（2）锥形雾喷头在这种喷头中，药液要通过带有一个或多个切线或螺线槽或孔的涡流片而进入涡流室，以很高转速从涡流室出来的药液经过一个圆形喷孔形成一个气流芯，由于切向和轴向分速度，致使从喷孔离开的药液形成空心雾锥状的液膜。如经过喷头中心的药液填满气液芯就形成了实心雾锥。通过改变喷孔大小，涡流片上槽或孔的数目，涡流室的深度和液体压力，可得到不同的喷量，雾锥角度和雾滴大小。扇形喷嘴型号选择喷洒苗前除草剂要求大雾滴，喷液量大，喷液量每公顷180-200升。苗前应选喷雾角度大、流量较大的扇形喷嘴，WTeejet11003Teejetl1004.压
12、力在3千克时流量为1200、1600毫升/分钟，相当于3千克压力、车速6公里/小时的喷液量每公顷240、320升，车速8公里/小时的喷液量每公顷180、240升。喷洒苗后除草剂要求小雾滴、喷液量小、喷液量每公顷100升以下，后应选喷雾扇面角度小、流量小的扇形喷嘴，喷雾角度65-80度为宜。如Teejet80015型，压力在3.5千克时，喷液量为650亳升，车速6公里/小时。每公顷喷液量130升，车速8公里速、时,每公顷喷液量97升。1.3药箱的选择喷雾机药箱按配置形式可分为前后置式、悬挂式、牵引式等三种：前后置式药箱是通过支架直接固定在拖拉机的前、后方或两侧。药箱容量可分为200、400、60
13、0、800升，须按照拖拉机轮胎的实际允许负荷和药箱所需配置的位置，选用恰当容量的药箱。圆筒形药箱比其他形状的药箱重心低，药箱的直径与长度比为1：1.51：1.8为宜，以减少药箱重心外移和药箱侧置时影响拖拉机组的通过性。悬挂式药箱的容量一般在300-1000升，大马力拖拉机可配1500升药箱。形状多为矩形，也有少数是圆筒形。矩形药箱不仅可以使机具重心前移，而且能够充分利用空间。为了提高药液的搅拌效果，药箱底部采用了圆弧形。药箱长度不要超过配套拖拉机的宽度，尽可能扁些。牵引式药箱一般容量比较大，国外一般在10004000升，个别也有5700升，大容量药箱可以提高喷雾机的工作效率，减少加水等辅助时间
14、。国内北方配置的药箱容量10002000升，基本可以满足喷洒除草剂要求，在没有宽断面小直径的农用低压轮胎可配置时不宜再加大药箱容量。药箱容量过大，田间作业时下陷较深，不仅效率低，而且对土壤破坏严重。椭圆形药箱具有重心低、观察方便等特点，而且强度也高于矩形药箱。椭圆形药箱配套宽断面小直径的农用低压轮胎最为理想。药箱的容量受到拖拉机马力的限制，需根据拖拉机的马力选择适宜容量的药箱参看表6。药箱材质随着除草剂的推广使用，过去那种薄铁板涂漆工艺防腐的铁制药箱,不耐腐、易锈蚀，常常造成喷嘴堵塞，影响喷洒质量和生产效率。目前，铁制药箱已逐渐被塑料药箱代替。国内大型聚乙烯药箱的材质均为低密度聚乙烯，性质柔韧
15、，相对伸长率及抗冲击强度高，但抗张强度和刚性较差。因此，药箱在加入药液后易产生变形，耐寒性较差，易脆化和龟裂。聚脂玻璃钢具有良好的耐腐蚀性能和足够的机械强度，而且制作工艺简单，模具成本低，对于大型容器小批量生产经济性好，在国内外药箱生产中已被广泛采用。高密度聚乙烯具有较高的分子量、密度和结晶度。因此，质地坚硬、耐寒性好、吸水性小，化学性能稳定，其缺点是抗冲击强度不高，由于其熔融指数较低，流动性较差，因此给加工药箱成型带来一定困难，若与低密度聚乙烯以适当配比混合，是较好的药箱材质。英国目前采用一种新型树脂一一线型低密度聚乙烯生产药箱,其抗应力开裂性能比低密度聚乙烯高IOOO倍,拉伸强度提高2530%O无论何种药箱上应有一个大的加水开口（直径大于300毫米），以便擦洗药箱的内壁和加水。在药箱口应安装一个大的吊篮形过滤器，并用一个紧密配合的药箱盖进行密封。在药箱的最低处开一个放水孔，同时在药箱上安装一个驾驶员所能看得见的液位指示器。在药箱底部还应安装一个喷管式搅拌器，即一根沿其长度方向钻有一排孔眼的管子，产生连续不断的射流冲刷药箱底部。也可用一个喷头来代替，由喷头喷出的液体可以使药箱底部药液产生涡流运动，从而起到搅拌药液的作用。表6药箱容量和配套马力建议表药箱容量曾配套的拖拉机型式（升）建议配套拖拉机马力级型号20020-60东方红一284(X)40-10()前后置式泰山一50
