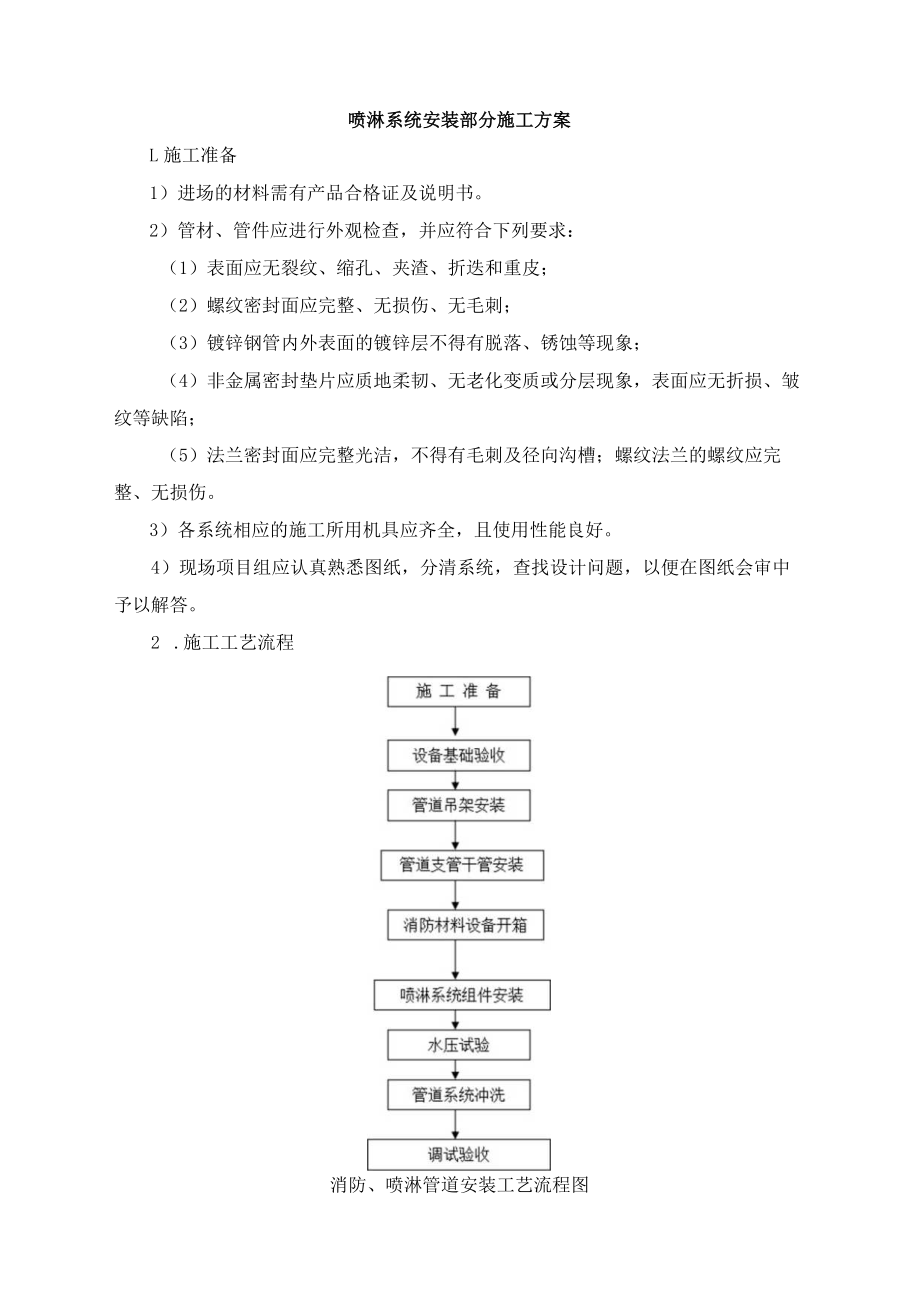

1、喷淋系统安装部分施工方案L施工准备1）进场的材料需有产品合格证及说明书。2）管材、管件应进行外观检查，并应符合下列要求：（1）表面应无裂纹、缩孔、夹渣、折迭和重皮；（2）螺纹密封面应完整、无损伤、无毛刺；（3）镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象；（4）非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷；（5）法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。3）各系统相应的施工所用机具应齐全，且使用性能良好。4）现场项目组应认真熟悉图纸，分清系统，查找设计问题，以便在图纸会审中予以解答。2 .施工工艺流程消防、喷淋管道安装工艺流程图3

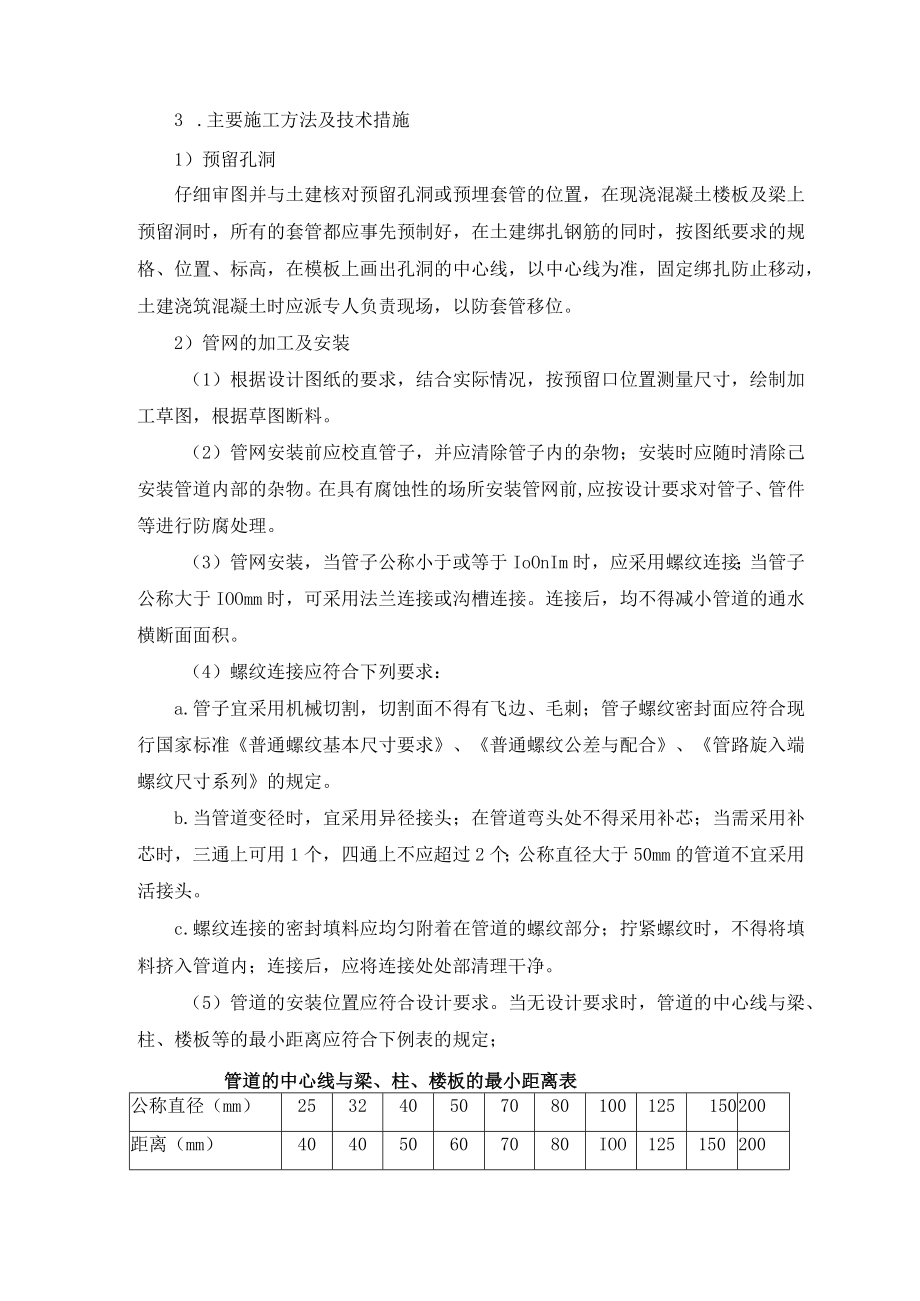

2、.主要施工方法及技术措施1）预留孔洞仔细审图并与土建核对预留孔洞或预埋套管的位置，在现浇混凝土楼板及梁上预留洞时，所有的套管都应事先预制好，在土建绑扎钢筋的同时，按图纸要求的规格、位置、标高，在模板上画出孔洞的中心线，以中心线为准，固定绑扎防止移动，土建浇筑混凝土时应派专人负责现场，以防套管移位。2）管网的加工及安装（1）根据设计图纸的要求，结合实际情况，按预留口位置测量尺寸，绘制加工草图，根据草图断料。（2）管网安装前应校直管子，并应清除管子内的杂物；安装时应随时清除己安装管道内部的杂物。在具有腐蚀性的场所安装管网前,应按设计要求对管子、管件等进行防腐处理。（3）管网安装，当管子公称小于或等
3、于IoOnIm时，应采用螺纹连接；当管子公称大于IOOmm时，可采用法兰连接或沟槽连接。连接后，均不得减小管道的通水横断面面积。（4）螺纹连接应符合下列要求：a.管子宜采用机械切割，切割面不得有飞边、毛刺；管子螺纹密封面应符合现行国家标准普通螺纹基本尺寸要求、普通螺纹公差与配合、管路旋入端螺纹尺寸系列的规定。b.当管道变径时，宜采用异径接头；在管道弯头处不得采用补芯；当需采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm的管道不宜采用活接头。c.螺纹连接的密封填料应均匀附着在管道的螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，应将连接处处部清理干净。（5）管道的安装位置

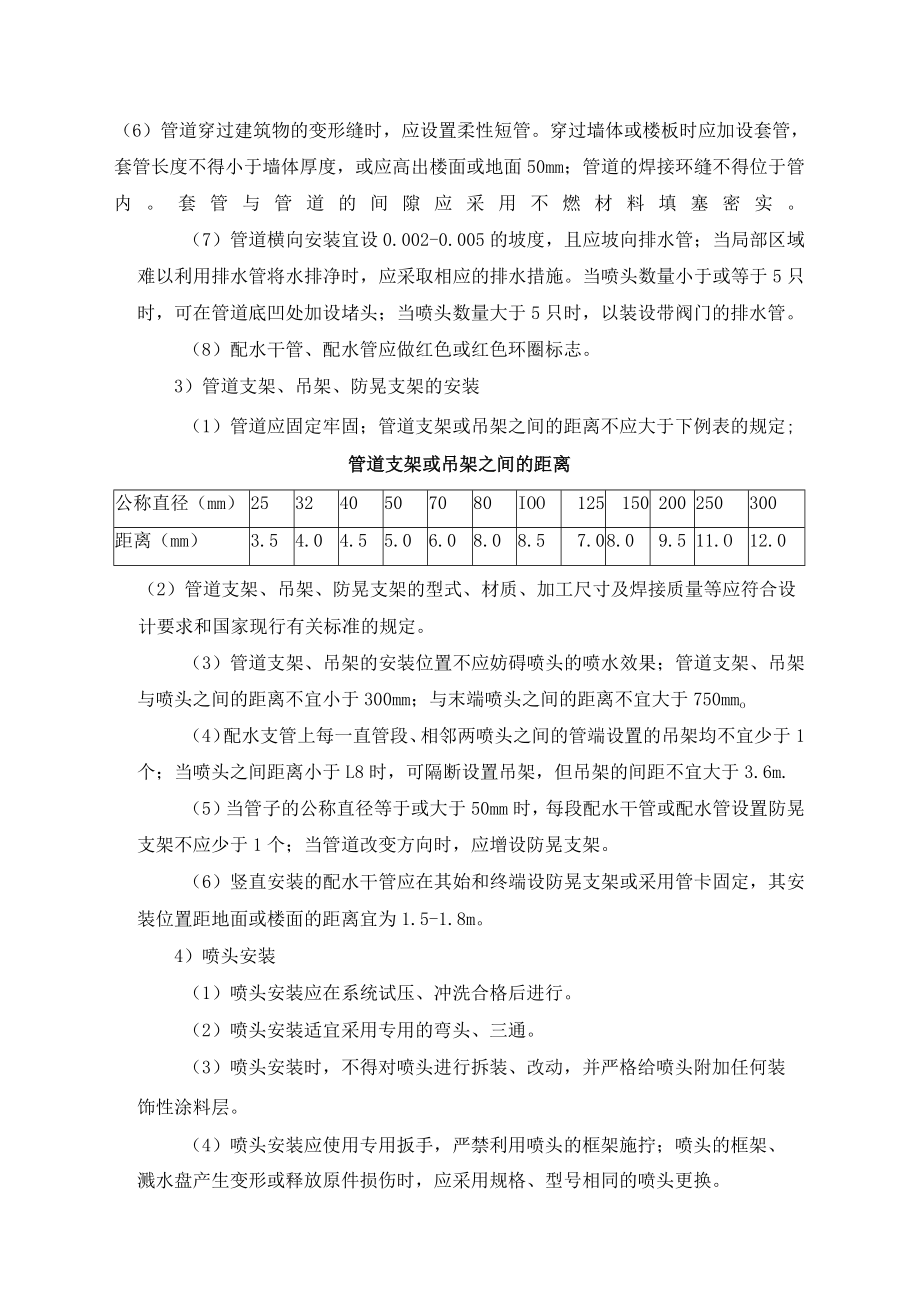

4、应符合设计要求。当无设计要求时，管道的中心线与梁、柱、楼板等的最小距离应符合下例表的规定；管道的中心线与梁、柱、楼板的最小距离表公称直径（mm）253240507080100125150200距离（mm）404050607080IOO125150200（6）管道穿过建筑物的变形缝时，应设置柔性短管。穿过墙体或楼板时应加设套管，套管长度不得小于墙体厚度，或应高出楼面或地面50mm；管道的焊接环缝不得位于管内。套管与管道的间隙应采用不燃材料填塞密实。（7）管道横向安装宜设0.002-0.005的坡度，且应坡向排水管；当局部区域难以利用排水管将水排净时，应采取相应的排水措施。当喷头数量小于或等于5只
5、时，可在管道底凹处加设堵头；当喷头数量大于5只时，以装设带阀门的排水管。（8）配水干管、配水管应做红色或红色环圈标志。3）管道支架、吊架、防晃支架的安装（1）管道应固定牢固；管道支架或吊架之间的距离不应大于下例表的规定;管道支架或吊架之间的距离公称直径（mm）253240507080IOO125150200250300距离（mm）3.54.04.55.06.08.08.57.08.09.511.O12.0（2）管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定。（3）管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜
6、小于300mm；与末端喷头之间的距离不宜大于750mmo（4）配水支管上每一直管段、相邻两喷头之间的管端设置的吊架均不宜少于1个；当喷头之间距离小于L8时，可隔断设置吊架，但吊架的间距不宜大于3.6m.（5）当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个；当管道改变方向时，应增设防晃支架。（6）竖直安装的配水干管应在其始和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5-1.8m。4）喷头安装（1）喷头安装应在系统试压、冲洗合格后进行。（2）喷头安装适宜采用专用的弯头、三通。（3）喷头安装时，不得对喷头进行拆装、改动，并严格给喷头附加任何
7、装饰性涂料层。（4）喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。（5）安装在易受机械损伤处的喷头，应加设喷头防护罩。（6）喷头安装时，溅水盘与吊顶、门、窗、洞口或墙面的距离应符合设计要求。（7）当喷头溅水盘高于附近梁底或高于宽度1.2m的通风管道腹面时，喷头溅水盘高于梁底、通风管道腹面的最大垂直距离应符合下例表的规定。喷头溅水盘高于高于梁底、通风管道腹面的最大垂直距离喷头与梁、通风管道的水平距离（mm）喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（mm）300-60025600-75075750-90075900
8、-10501001050-12001501200-13501801350-15002301500-16802801680-1830360（8）当通风管道宽度大于1.2m时，喷头应安装在其腹面以下部位。（9）当喷头安装在不到顶的隔断附近时，喷头与割断的水平距离和最小垂直距离应符合下例表的规定。喷头与隔断的水平距离和最小垂直距离水平距离（mm）150225300375450600750900最小垂直距离（mm）751001502002363133364505）报警阀组的安装（1）报警阀组的安装应先安装水源控制阀、报警阀，然后应再进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接，应使水流
9、方向一致。报警阀组安装的位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应小1.2m0安装报警阀组的室内地面应有排水设施。报警阀组附件的安装应符合下列要求：a.压力表应安装在报警阀上便于观测的位置；b.排水管和试验阀应安装在便于操作的位置；c.水源控制阀安装应便于操作，且应有明显开闭标志和可靠的锁定设施。湿式报警阀组的安装应符合下列要求：a.应使报警阀前后的管道中能顺利充满水；压力波动时，水力警铃不应发生误报答。b.报警水流通路上的过滤器应安装在延迟器前，而且是便于排渣操作的位置。(2)水力警铃
10、应安装在公共通道或值班室附近的外墙上，且应安装检修、测试用的阀门。水力警铃和报警阀的连接应采用镀锌钢管，当镀锌钢管的公称直径为15mm时，其长度不应大于6叱当镀锌钢管的公称直径为20mm时，其长度不应大于20m；安装后的水力警铃启动压力不应小于0.05MPao(3)压力开关应竖直安装在通往水力警铃的管道上，且不应在安装中拆装改动。6)水流指示器的安装(1)水流指示器的安装应符合下列要求：a.水流指示器的安装应在管道试压和冲洗合格后进行，水流指示器的规格、型号应符合设计要求；b.水流指示器应竖直安装在水平管道上侧，其动作方向应和水流方向一致;安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生
11、碰擦。(2)信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应小于30Ommo(3)排气阀的安装应在系统管网试压和冲洗合格后进行；排气阀应安装在配水干管顶部、配水管的末端，且应确保无渗漏。(4)控制阀的规格、型号和安装位置均应符合设计要求；安装方向应正确，控制阀内应清洁、无堵塞、无渗漏；主要控制阀应加设启闭标志；隐蔽处的控制阀应在明显处设有指示其位置的标志。(5)节流装置应安装在公称直径不小于50mm的水平管段上；减压孔板应安装在管道内水流转弯处下游一侧的直管上，且与转弯处的距离不应小于管子公称直径的2倍。(6)末端试水装置宜安装在系统管网末端或分区管网末端。7)供水设施安装与施工
12、(1)一般规定a.消防水泵、消防水箱、消防水池、消防气压给水设备、消防水泵接合器等供水设施及其附属管道的安装，应清除其内部污垢和杂物。安装中断时，其敞口处应封闭。b.供水设施安装时，其环境温度不应低于5(2)消防水泵和稳压泵安装a.消防水泵、稳压泵的安装，应符合现行国家标准机械设备安装工程施工及验收规范的有关规定。b.消防水泵和稳压泵的规格、型号应符合设计要求，并应有产品合格证和安装使用说明书。c.当设计无要求时，消防水泵的出水管上应安装止回阀和压力表，并宜安装检查和试水用的放水阀门；消防水泵泵组的总出水管上还应安装压力表和泄压阀;安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压
13、力表量程应为工作压力的22.5倍。d.吸水管及其附件的安装应符合下列要求：(a)吸水管上的控制阀应在消防水泵固定于基础上之后再进行安装，其直径不应小于消防水泵吸水口直径，且不应采用蝶阀；(b)当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管；(c)吸水管水平管段上不应有气囊和漏气现象。(3)消防水箱安装和消防水池施工a.消防水池、消防水箱的施工和安装应符合现行国家标准给水排水构筑物施工及验收规范的有关规定。b.消防水箱的容积、安装位置应符合设计要求。安装时，消防水箱间的主要通道宽度不应小于Lom；钢板消防水箱四周应设检修通道，其宽度不小于0.7m；消防水箱顶
14、部至楼板或梁底的距离不得小于0.6m。c.消防水池、消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连。d.管道穿过钢筋混凝土消防水箱或消防水池时，应加设防水套管；对有振动的管道尚应加设柔性接头。进水管和出水管的接头与钢板消防水箱的连接应采用焊接，焊接处应做防锈处理。(4)消防气压给水设备安装a.消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。b.消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等的安装应符合产品使用说明书的要求。c.消防气压给水设备安装位置、进水管及出水管方向应符合设计要求；安装时其四周应设检修通道，其宽度不应小于0.7m,消防气压给水
