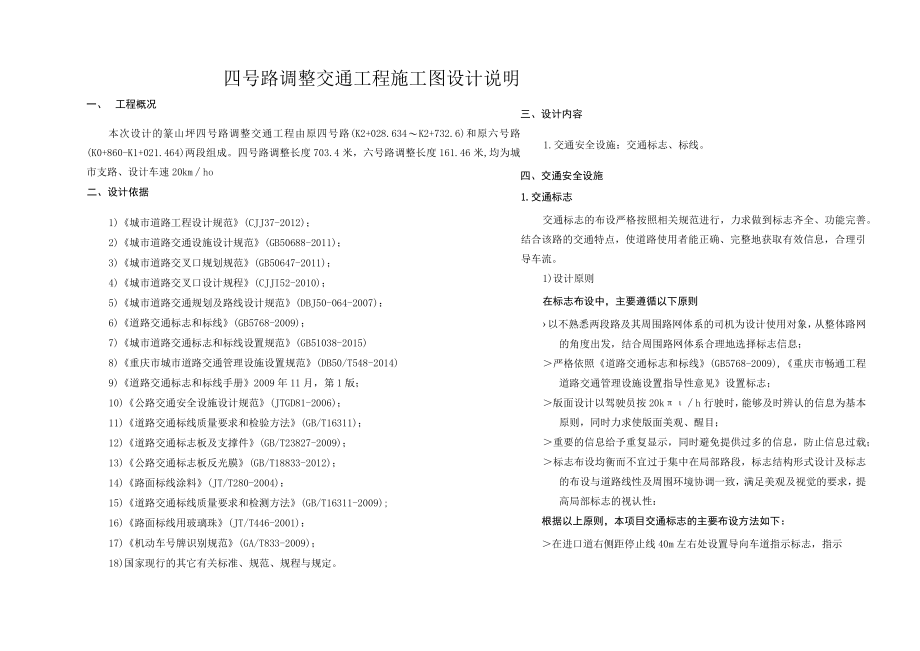

1、三、设计内容1.交通安全设施：交通标志、标线。四、交通安全设施四号路调整交通工程施工图设计说明一、工程概况本次设计的篆山坪四号路调整交通工程由原四号路(K2+028.634K2+732.6)和原六号路(K0+860-K1+021.464)两段组成。四号路调整长度703.4米，六号路调整长度161.46米,均为城市支路、设计车速20kmho二、设计依据1)城市道路工程设计规范(CJJ37-2012)；2)城市道路交通设施设计规范(GB50688-2011)；3)城市道路交叉口规划规范(GB50647-2011)；4)城市道路交叉口设计规程(CJJI52-2010)；5)城市道路交通规划及路线设计
2、规范(DBJ50-064-2007)：6)道路交通标志和标线(GB5768-2009)；7)城市道路交通标志和标线设置规范(GB51038-2015)8)重庆市城市道路交通管理设施设置规范(DB50/T548-2014)9)道路交通标志和标线手册2009年11月，第1版；10)公路交通安全设施设计规范(JTGD81-2006)；11)道路交通标线质量要求和检验方法(GB/T16311)；12)道路交通标志板及支撑件(GB/T23827-2009)；13)公路交通标志板反光膜(GB/T18833-2012)；14)路面标线涂料(JT/T280-2004)：15)道路交通标线质量要求和检测方法(G
3、B/T16311-2009);16)路面标线用玻璃珠(JT/T446-2001)：17)机动车号牌识别规范(GA/T833-2009)；18)国家现行的其它有关标准、规范、规程与规定。1.交通标志交通标志的布设严格按照相关规范进行，力求做到标志齐全、功能完善。结合该路的交通特点，使道路使用者能正确、完整地获取有效信息，合理引导车流。1)设计原则在标志布设中，主要遵循以下原则以不熟悉两段路及其周围路网体系的司机为设计使用对象，从整体路网的角度出发，结合周围路网体系合理地选择标志信息；严格依照道路交通标志和标线(GB5768-2009),重庆市畅通工程道路交通管理设施设置指导性意见设置标志；版面设

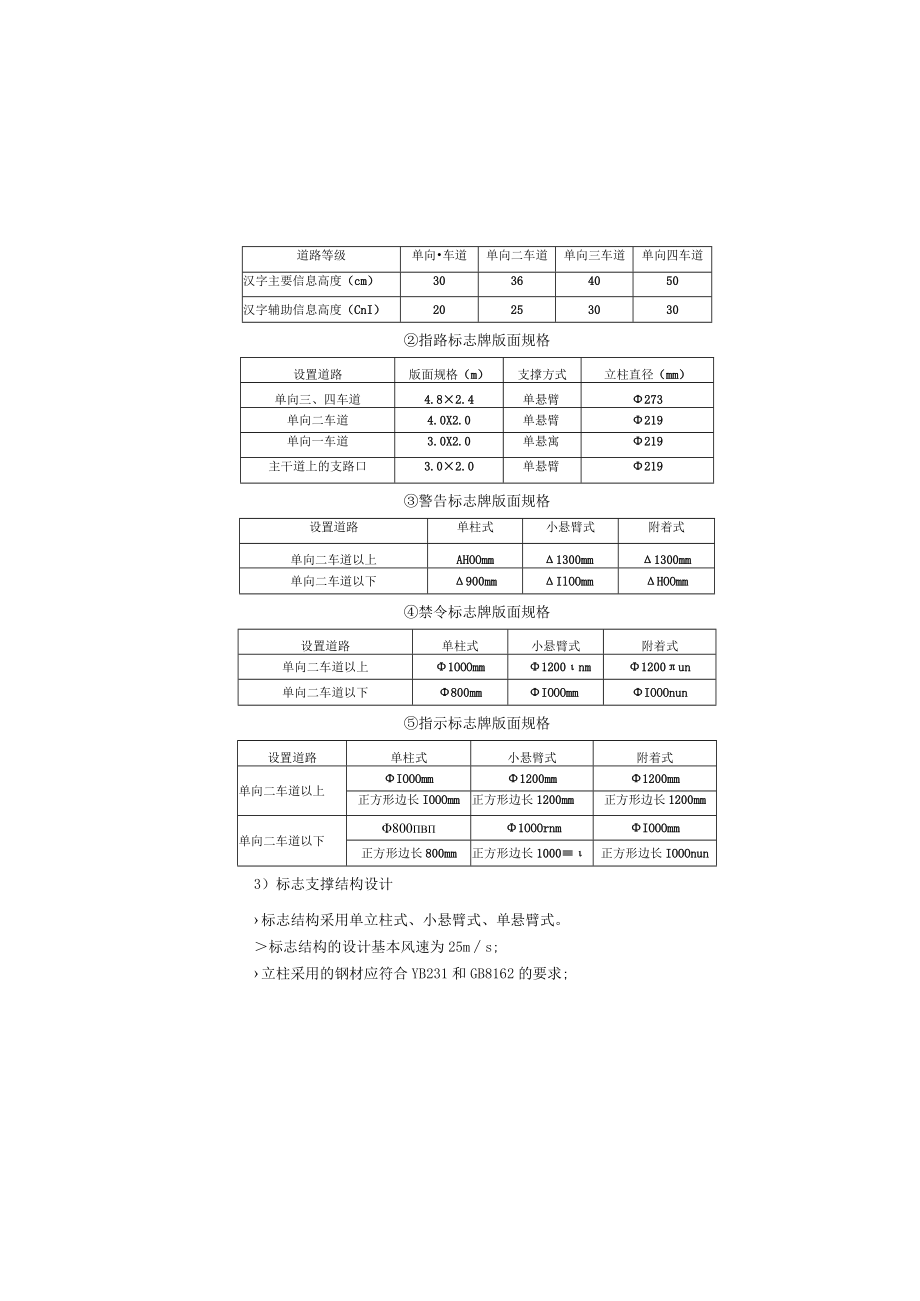

4、计以驾驶员按20kh行驶时，能够及时辨认的信息为基本原则，同时力求使版面美观、醒目；重要的信息给予重复显示，同时避免提供过多的信息，防止信息过载；标志布设均衡而不宜过于集中在局部路段，标志结构形式设计及标志的布设与道路线性及周围环境协调一致，满足美观及视觉的要求，提高局部标志的视认性：根据以上原则，本项目交通标志的主要布设方法如下：在进口道右侧距停止线40m左右处设置导向车道指示标志，指示道路等级单向车道单向二车道单向三车道单向四车道汉字主要信息高度（cm）30364050汉字辅助信息高度（CnI）20253030指路标志牌版面规格设置道路版面规格（m）支撑方式立柱直径（mm）单向三、四车道4
5、.82.4单悬臂273单向二车道4.0X2.0单悬臂219单向一车道3.0X2.0单悬寓219主干道上的支路口3.02.0单悬臂219警告标志牌版面规格设置道路单柱式小悬臂式附着式单向二车道以上AHOOmm1300mm1300mm单向二车道以下900mmIlOOmmHOOmm禁令标志牌版面规格设置道路单柱式小悬臂式附着式单向二车道以上1OOOmm1200nm1200un单向二车道以下800mmIOOOmmIOOOnun指示标志牌版面规格设置道路单柱式小悬臂式附着式单向二车道以上IOOOmm1200mm1200mm正方形边长IOOOmm正方形边长1200mm正方形边长1200mm单向二车道以下8

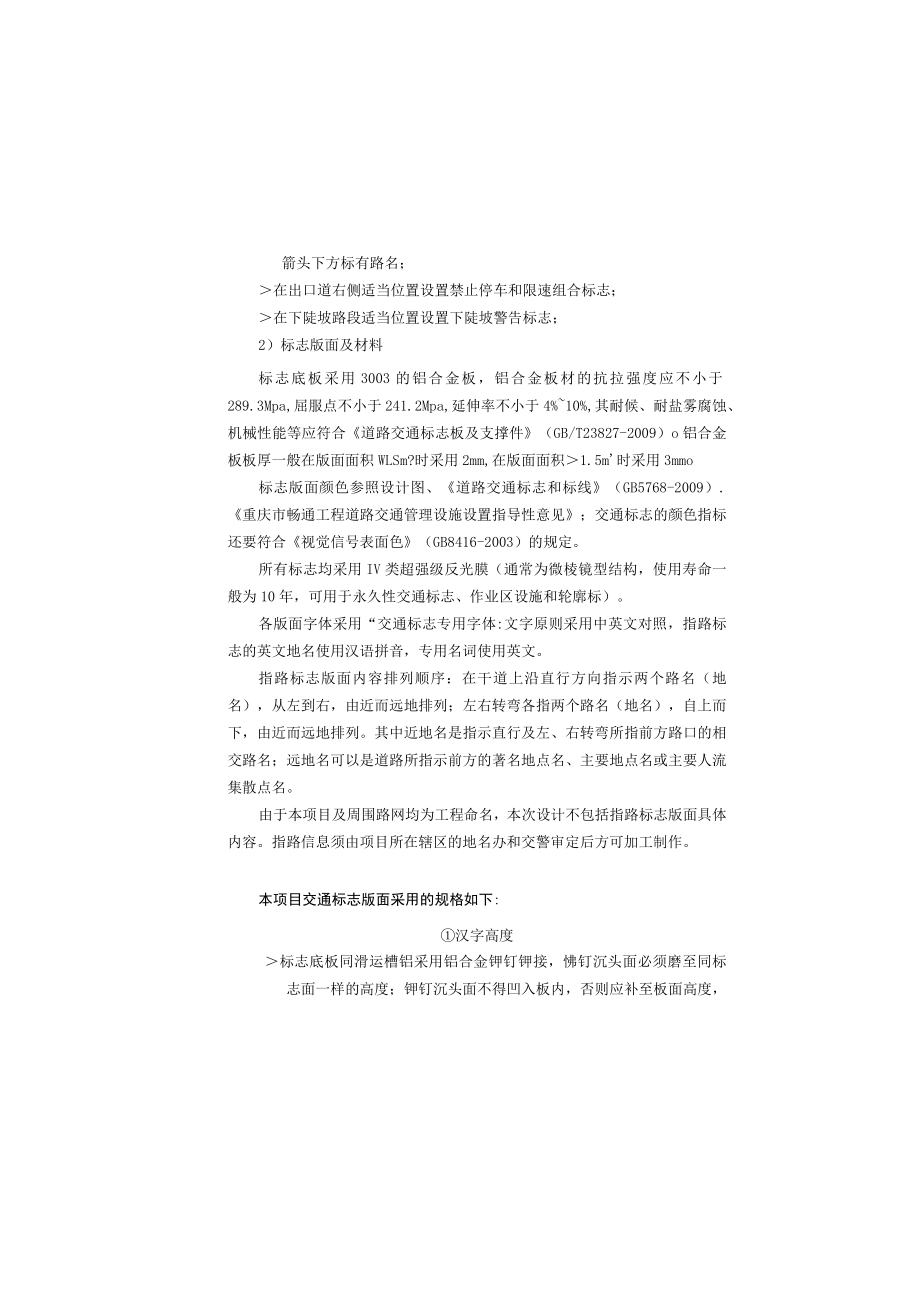

6、00b1OOOrnmIOOOmm正方形边长800mm正方形边长1000正方形边长IOOOnun3）标志支撑结构设计标志结构采用单立柱式、小悬臂式、单悬臂式。标志结构的设计基本风速为25ms;立柱采用的钢材应符合YB231和GB8162的要求;箭头下方标有路名；在出口道右侧适当位置设置禁止停车和限速组合标志；在下陡坡路段适当位置设置下陡坡警告标志；2）标志版面及材料标志底板采用3003的铝合金板，铝合金板材的抗拉强度应不小于289.3Mpa,屈服点不小于241.2Mpa,延伸率不小于4%10%,其耐候、耐盐雾腐蚀、机械性能等应符合道路交通标志板及支撑件（GB/T23827-2009）o铝合金板板
7、厚一般在版面面积WLSm?时采用2mm,在版面面积1.5m时采用3mmo标志版面颜色参照设计图、道路交通标志和标线（GB5768-2009）.重庆市畅通工程道路交通管理设施设置指导性意见；交通标志的颜色指标还要符合视觉信号表面色（GB8416-2003）的规定。所有标志均采用IV类超强级反光膜（通常为微棱镜型结构，使用寿命一般为10年，可用于永久性交通标志、作业区设施和轮廓标）。各版面字体采用“交通标志专用字体:文字原则采用中英文对照，指路标志的英文地名使用汉语拼音，专用名词使用英文。指路标志版面内容排列顺序：在干道上沿直行方向指示两个路名（地名），从左到右，由近而远地排列；左右转弯各指两个路
8、名（地名），自上而下，由近而远地排列。其中近地名是指示直行及左、右转弯所指前方路口的相交路名；远地名可以是道路所指示前方的著名地点名、主要地点名或主要人流集散点名。由于本项目及周围路网均为工程命名，本次设计不包括指路标志版面具体内容。指路信息须由项目所在辖区的地名办和交警审定后方可加工制作。本项目交通标志版面采用的规格如下:汉字高度标志底板同滑运槽铝采用铝合金钾钉钾接，怫钉沉头面必须磨至同标志面一样的高度；钾钉沉头面不得凹入板内，否则应补至板面高度，做到牢固、平整；滑动槽铝必须采用整料定制，不得焊接接长；凡钢管直径在152mm以下（含152mm）的立柱，采用普通碳素结构钢焊接钢管；凡钢管直径在
9、152m以上的立柱，采用一般常用热轧无缝钢管。钢管应采用整料，不得焊接接长；立柱应垂直地立于基础之上；标志板偏角的调整应通过浇筑标志柱基础时，调整立柱的地脚螺栓和法兰盘位置来进行；标志柱顶端及横梁外露钢管口，用3mm厚的钢板焊接封盖；底座法兰盘与地脚螺栓采用T422或T423的焊条焊接；标志验收合格后建议将所有螺母与螺栓焊牢防止标志被盗。附表1交通标志工程数量表序号工程项目名称单位工程量1交通标志1.1884.53500柱式标志杆根61.211456000F悬臂式标志杆根41.3800X800矩形标志牌块51.42400X1000矩形标志牌块21.52500X1500矩形牌块21.6三角形90
10、0标志牌块12.标线1）设计原则在机动车道两侧路缘带内侧设置车道边缘线，车道边缘线采用线宽15Cm的白色热熔型涂料面撒反光玻璃珠的标线；中心双黄线为热熔型涂料面撒反光玻璃珠的标线，线宽15cm；车道分界线采用线宽15cm的白色热熔型涂料面撒反光玻璃珠的标线，线长2m,间距4m；在双黄线间距大于50cm时应用黄色斜线填充两条黄实线间的部标志基础采用明挖法施工，基底应先整平、夯实，控制好标高，施工完毕，基坑应分层回填夯实；在浇注混凝土时，应注意使定位法兰盘与基础对中，并将其嵌进基础（其上表面与基础顶面齐平），同时保持其顶面水平，而预埋的地脚螺栓应与其保持垂直；基础底法兰盘要与地脚螺栓点焊固定，并配
11、双螺母；标志结构中的主梁、横梁和法兰盘钢构件均须采用热浸镀锌后再涂塑防腐处理，镀锌量不得低于600gm紧固件的镀锌量不得低于350gm2:地脚螺栓连接处构件接触面应作喷砂（或酸洗）后涂无机富锌漆；标志板与滑动槽铝用斜接，标志板与标志柱通过槽铝和滑动螺栓连接。4）标志安装单立柱标志牌内边缘距路缘石边缘225Cnb标志牌下缘距路面高度为2.50m。悬臂式标志的安装净空为5.50m；路侧标志安装时应与道路中线成一定角度，指路和警告标志其安装角度为010，禁令和指示标志的角度为045；当设计的标志安装位置与实际存在的构造物发生冲突或与通信人孔、电力管线等发生冲突时，应根据实际情况并征得监理工程师同意后
12、做适当调整。当通信管线穿过标志基础时，基础内布筋需作适当调整；为保证视认性，同一地点需要设置两个以上标志时，可安装在一根立柱上，但最多不应超过4个；标志板在一根支柱上并设时，应按禁令、指示、警告的顺序，先上后下，先左后右地排列。标志牌位置可根据现场实际情况调整5）加工及施工要求标志底板同滑动槽铝均采用3003的铝合金制作；SM-04说明书（四）分，黄色斜线填充线线宽45cm,间隔IOOCn1,倾斜角度为45。路口停止线与人行横道斑马线的距离为2m,停止线宽40cm；路口导向车道线长30m；在需要诱导车辆前的合适位置设置地面导向箭头，箭头长3暇导向箭头按导线长度重复设置2次：路口人行横道线宽40cm,间距60Cnb长68m,具体以平面布置图为准。人行横道线长度可以根据实际人流量以整米数加长：公交停车港标线宽45cm,虚线部分采用Inl划线Iln空的IT线；路口左转导流线为2m划线2m空的白色虚线。2）技术要求所有标线及标记均采用热熔型反光涂料；所有标线干燥后的厚度为2.0OnInl土10%涂料中应混合占总量18%的玻璃微珠,在喷涂时,标线表面还应均撒0.3Kgm?的玻璃微珠；车道边缘线不应侵占行车道宽度。附表2交通标线工程数量表2交通标线备注2.1机动车导向箭头m2252.2地面交通标线（白色）m24502.3地面交通标线（黄色）m21202.4震荡标线m2750
