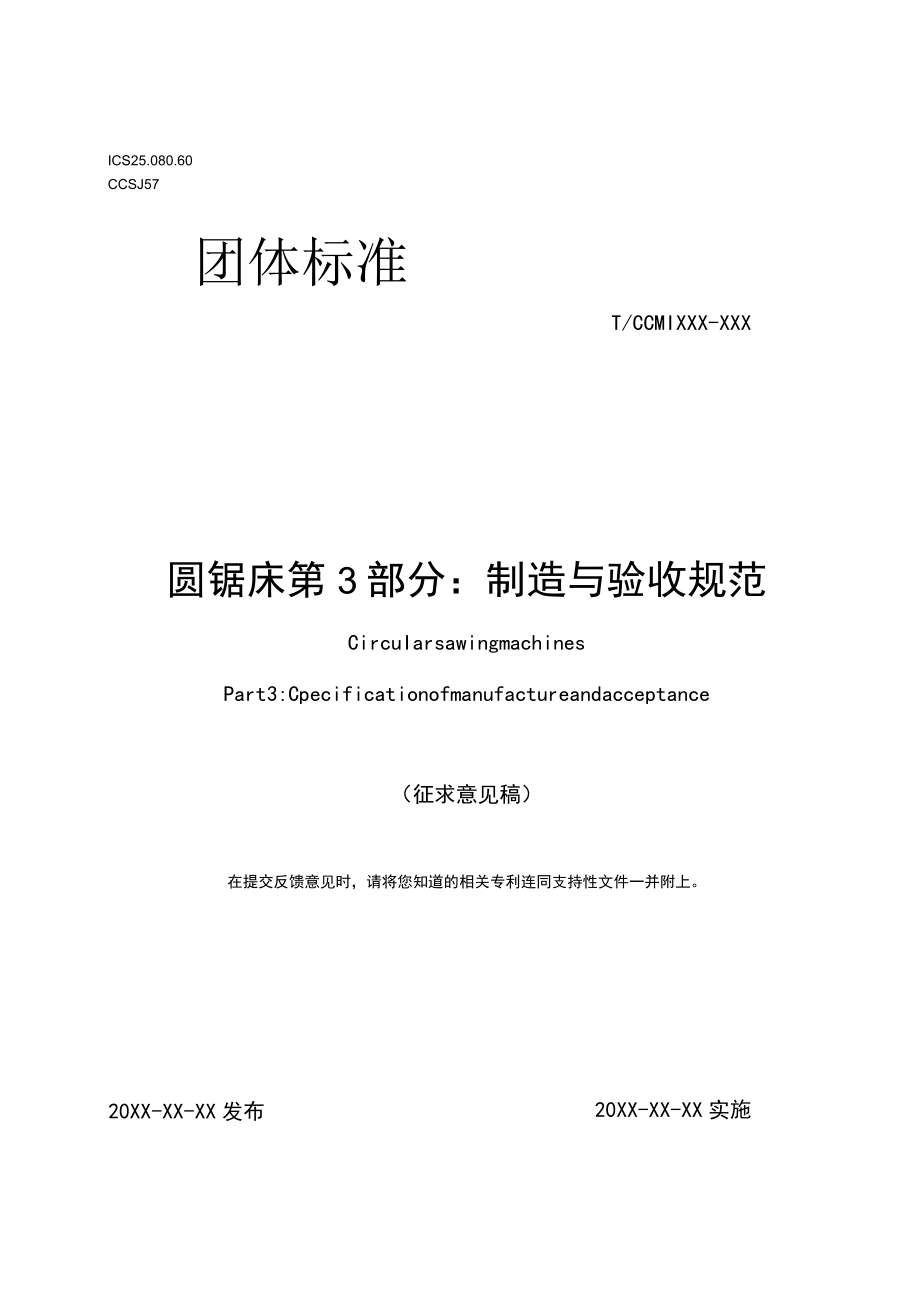

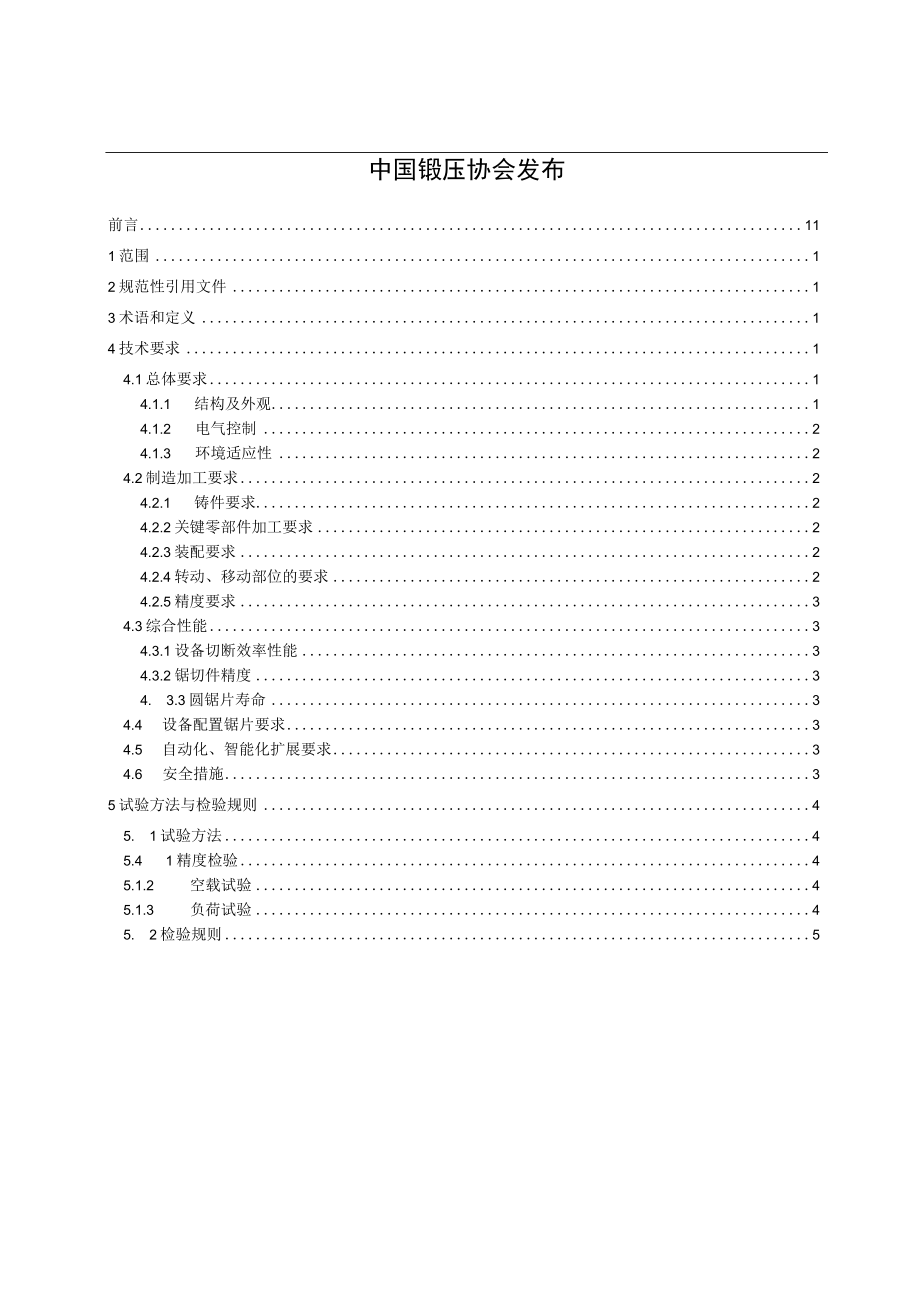

1、ICS25.080.60CCSJ57团体标准T/CCMIXXX-XXX圆锯床第3部分：制造与验收规范CircuIarsawingmachinesPart3:Cpecificationofmanufactureandacceptance（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。20XX-XX-XX发布20XX-XX-XX实施中国锻压协会发布前言111范围12规范性引用文件13术语和定义14技术要求14.1总体要求14.1.1结构及外观14.1.2电气控制24.1.3环境适应性24.2制造加工要求24.2.1铸件要求24.2.2关键零部件加工要求24.2.3装配要

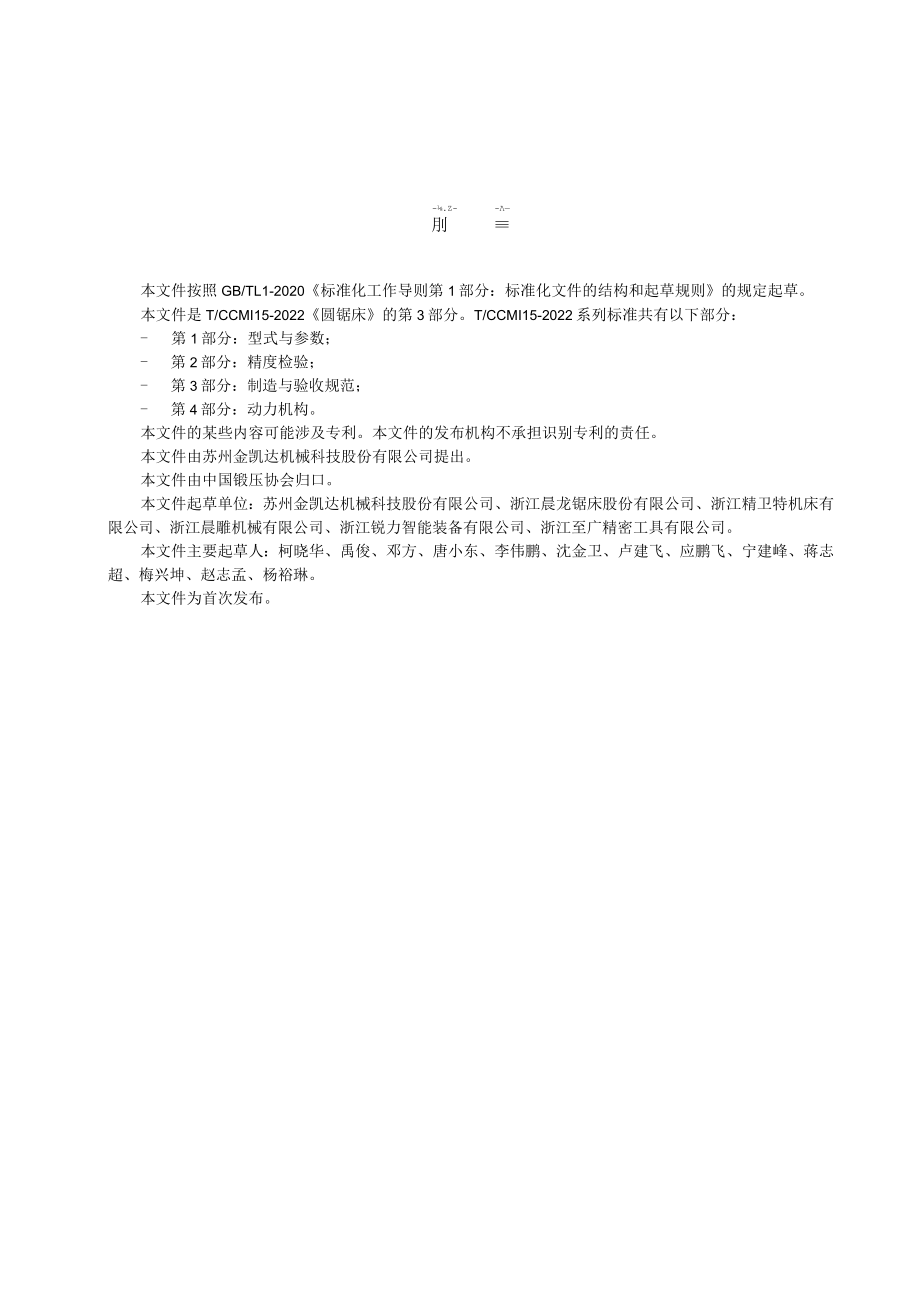

2、求24.2.4转动、移动部位的要求24.2.5精度要求34.3综合性能34.3.1设备切断效率性能34.3.2锯切件精度34. 3.3圆锯片寿命34.4 设备配置锯片要求34.5 自动化、智能化扩展要求34.6 安全措施35试验方法与检验规则45. 1试验方法45.4 1精度检验45.1.2 空载试验45.1.3 负荷试验45. 2检验规则5-.Z-刖本文件按照GB/TL1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是T/CCMI15-2022圆锯床的第3部分。T/CCMI15-2022系列标准共有以下部分：- 第1部分：型式与参数；- 第2部分：精度检验；-
3、 第3部分：制造与验收规范；- 第4部分：动力机构。本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由苏州金凯达机械科技股份有限公司提出。本文件由中国锻压协会归口。本文件起草单位：苏州金凯达机械科技股份有限公司、浙江晨龙锯床股份有限公司、浙江精卫特机床有限公司、浙江晨雕机械有限公司、浙江锐力智能装备有限公司、浙江至广精密工具有限公司。本文件主要起草人：柯晓华、禹俊、邓方、唐小东、李伟鹏、沈金卫、卢建飞、应鹏飞、宁建峰、蒋志超、梅兴坤、赵志孟、杨裕琳。本文件为首次发布。圆锯床第3部分制造与验收规范1范围本文件规定了圆锯床制造与验收的技术要求、试验方法与检验规则。本文件适
4、用于圆锯片直径250Innl1800mm、锯削规格50600mm的圆锯床的制造与验收，其它规格的圆锯床可参照本文件。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB5226.1机械电气安全机械电气设备第1部分：通用技术条件GB/T9061-2006金属切削机床通用技术条件GB16454金属锯床安全防护技术条件GB15760金属切削机床安全防护通用技术条件GB/T26220工业自动化系统与集成机床数值控制数控系统通用技术条件YB/T4207-
5、2009冶金用硬质合金齿圆锯片YB/T4325-2013冶金用金属陶瓷齿圆锯片T/CCMT15.2-20XX圆锯床第2部分精度检验T/CCMT15.4-20XX圆锯床第4部分动力机构T/CCMIXXX-20XX金属冷切圆锯片应用指南T/CCMI19-2022金属冷切圆锯片3术语和定义3.1圆锯床切割效率efficiencyofsawmachine圆锯床负载工作时单位时间切割面积。（单位：cm2min）,4技术要求3.2 总体要求3.2.1 结构及外观3.2.1.1 圆锯床床身本体、变速箱、护罩、钳口等主要机构必须有足够的强度、刚性、稳定性和安全系数及寿命，以保证人身和设备的安全。3.2.1.2
6、 圆锯床材料应符合安全要求，外形结构应尽量平整光滑，避免尖锐的角和棱。3.2.1.3 设备无破损、变形、掉漆、锈迹、污迹及三漏（漏电、漏气、漏油）现象。3.2.2 电气控制4.1.2.1电气系统应符合GB5226.1有关规定。4.1.2.2应设有防止意外启动而造成危险的保护装置。4.1.2.3控制线路应保证线路损坏后也不发生危险。4.1.2.4自动或半自动控制系统，必须在功能顺序上保证排除意外造成危险的可能性，或设有可靠的保护装置；当设备动能偶然切断时，制动动作不应中断，能源重新接通时，设备不得自动启动。4.1.3环境适应性4.1.3.1温度-10459、相对湿度90%4.1.3.2气源要求：
7、O.4MpaO.6Mpa（4.1.3.3电压：三相五线制38010%V,5O1HZ;控制电压：22010%V;操作电压：24V4.2制造加工要求4.2.1铸件要求4. 2.1.1铸件表面不允许有冷隔、裂纹、缩孔和穿透性缺陷及严重的残缺类缺陷。4.2. 1.2铸件应清理干净，不得有毛刺、飞边，非加工表面上的浇冒口应清理与铸件表面齐平。4.2.1.3铸件非加工表面的粗糙度，砂型铸造R不大于50m4.2.1.4铸件上的型砂、芯砂和芯骨应清除干净；铸件有倾斜的部位，其尺寸公差带应沿倾斜面对称配置。4.2.2关键零部件要求关键部位如钳口或夹紧机构等与工件接触部分采用特殊钢材料加局部高频淬火处理,保证其韧
8、性和接触区域强度。4.2.3装配要求4.2.3.1螺钉、螺栓和螺母等紧固件紧固时,紧固后紧固件本身不得损坏。4.2.3.2规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。4.2.3.3同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步均匀拧紧。4.2.3.4圆锥销装配时应与孔进行涂色检查，其接触率不应小于配合长度的80%,并应均匀分布。4.2.3.5平键与轴上键槽两侧应均匀接触，其配合不得有间隙。4.2.3.6花键装配同时接触的齿面数不少于2/3,接触率在键齿的长度和高度方向不得低于80%4.2.3.7滑动配合的平键（或花键）装配后，相配件移动自如，不得有松
9、紧不均现象。4.2.3.8轴承外圈装配后与定位端轴承盖端面应接触均匀；滚动轴承装好后用手转动应灵活、平稳。4.2.4转动、移动部位的要求4.2.4.1各转动和移动部位，用手（或其他方式）盘动，应灵活无卡滞现象。4.2.4.2往复运动部件的行程、变速和限位，在整个行程上其运动应平稳，不应有振动、爬行和停滞现象。4.2.4.3主运动和进给运动机构均应进行各级速度（低、中、高）的运转试验，其启动、运转、停止和制动，均应正确、可靠，无异常现象。4.2.4.4各转动和移动部位的摩擦副设计时，选用正确的润滑油品，方便、快捷的加油或换油方法，润滑点多时采用集中润滑，以保证摩擦副润滑良好，长久稳定运行。4.2
10、.5精度要求4.2.5.1圆锯床主轴径向跳动、主轴端面跳动、试件理想锯断面对圆锯片进给方向的平行度等精度要求及检验方法按T/CCMI15.2-2OXX执行。4.2.5.2圆锯床动力机构制造及精度要求和检验方法按T/CCMI15.4-20XX执行。4.3综合性能4.3.1切割效率设备切割过程中、碳钢、合金钢类棒料，设备切断机头行进实时效率需满足表1圆锯床切削试验规范要求。4.3.2锯切件精度被切断工件精度按T/CCMI15.2-2OXX要求。4.3.3圆锯片寿命圆锯片寿命参照T/CCMI19-2022o4.4设备配置锯片要求参照T/CCMI19-2022和T/CCMIXXX-20XX金属冷切圆锯
11、片应用指南有关要求。4.5自动化、智能化扩展要求4.5.1数控圆锯床的数控系统按GB/T26220有关要求执行。4.5.2 圆锯床显示屏上应显示当前批次物料的总数量，已加工数量，加工节拍，未完成数量。4.5.3 每一个批次的加工任务单自动保存到加工历史数据库中，并自动备份数据，以日期为单位，方便用户管理者统计，该数据设置访问密码，授权者才能进入，当设备意外停机时,当前加工数据和状态应保留记忆，人工干预后设备恢复并继续加工。4.5.4 故障预警，当系统中任何机构出现故障，应给出声光报警信号并自动停机，在显示屏上给出报警原因及处理方法，故障解除后继续完成上一个动作。4.5.5 5.5联网功能，可接
12、入用户局域网和因特网，用于数据传送和远程诊断，远程监控等，也可实现无线局域网通讯，微机可以通过网络直接传输加工数据从办公室到设备端。4.5.6 配备USB接口和以太网接口，方便数据与文件传输，远程诊断等。4.6安全措施4.6.1锯床安全措施应符合本文件要求外，还应符合GB15760和GB16454要求。4.6.2设备配备紧急停车开关，紧急停车开关应保证瞬时动作，能终止设备的一切运动。4.6.3紧急停车开关的形状应区别于一般控制开关，颜色为红色。紧急停车开关的布置应保证操作人员易于触及，不发生危险。4.6.4设备由紧急停车开关停止运动后，必须按启动顺序重新启动才能重新运转。4.6.5移动及动力输
13、送机构需有警示标语或标贴说明。4. 6.6设备外部在不影响功能的情况下，圆锯床设备及其零部件，应设计成不带易伤人的尖角、利棱、凸凹不平的表面和较突出的部分。5. 6.7设备及重量较大零部件应便于吊装，应设有起吊孔或吊环等，设计吊装位置，应能避免在吊装时发生倾覆。5试验方法与检验规则5.1试验方法5.1.1 精度检验按照T/CCMI15.2-20XX要求进行。5.1.2 空载试验5. 1.2.1机床动力机构空载试验：将转速做低、中、高不同范围运转测试，每级速度运转时间不得少于1小时，在最高速度运转时间不得少于2小时，使主轴轴承及油温达到最高稳定温度，测量对应温度和温升，轴承温升应不超过40摄氏度
14、，润滑油温升应不超过35摄氏度，动力机构最高温度不超过75摄氏度。5. 1.2.2进给机构的工作应平稳、可靠，圆锯片的进给量从低到高变化均匀，不准许有窜动或爬升现象。5. 1.2.3主夹虎钳夹紧和松开、送料机构的送进和返回等动作试验重复次数不少于10次，验证其功能的灵活性和可靠性。5. 1.2.4油、气连续空载试验过程中不准许出现滴、漏现象，检查其工作性能是否符合要求。5. 1.2.5电气系统应符合GB5226.1有关规定。5. 1.2.6检查机床液压、润滑、冷却系统的工作情况及可靠性。5. 1.2.7检查机床的基本参数及参数确认是否符合设计要求。5. 1.2.8机床运转时不应有不正常的尖叫声
