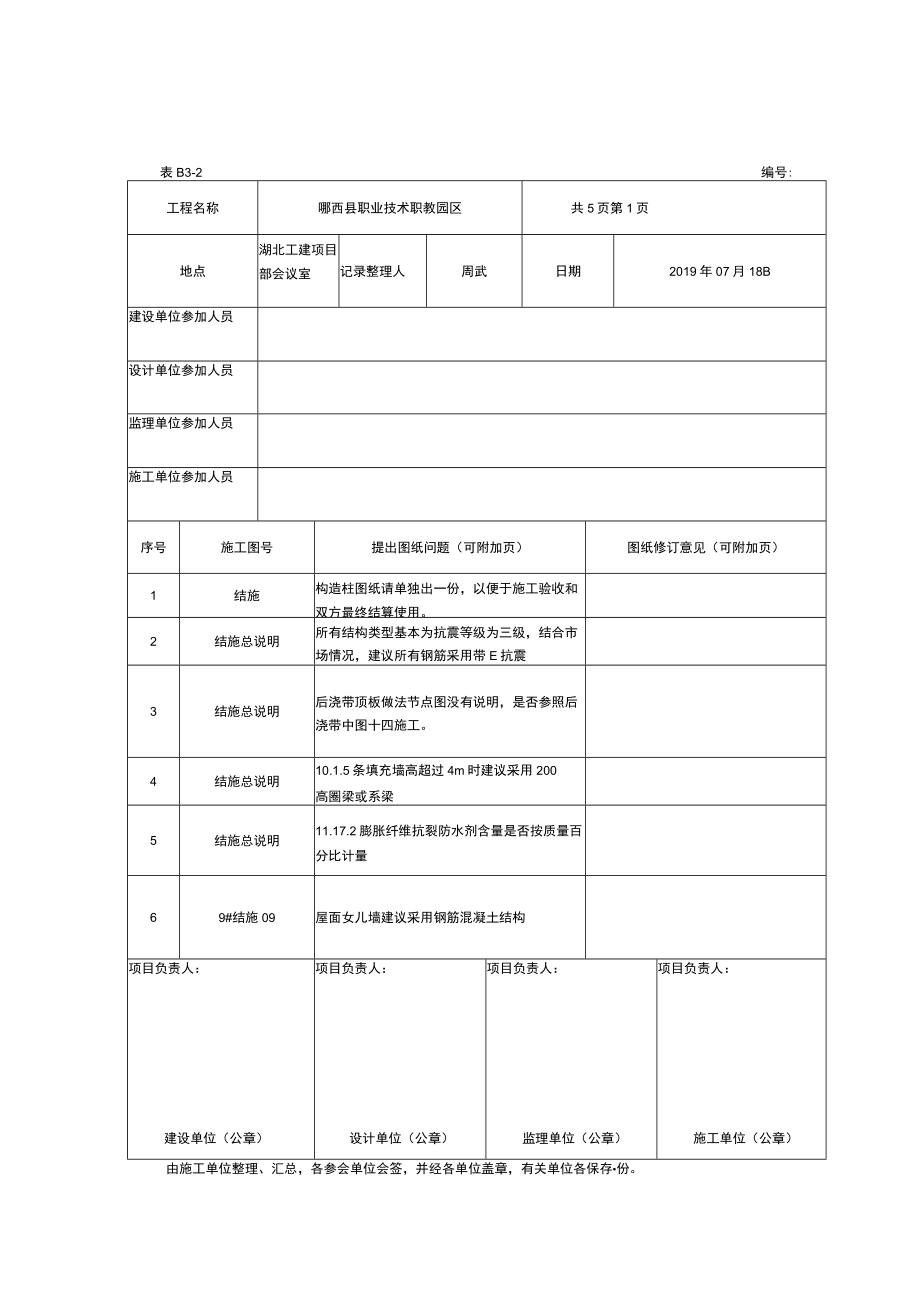

图纸会审记录(结施).docx_第1页
第1页 / 共5页

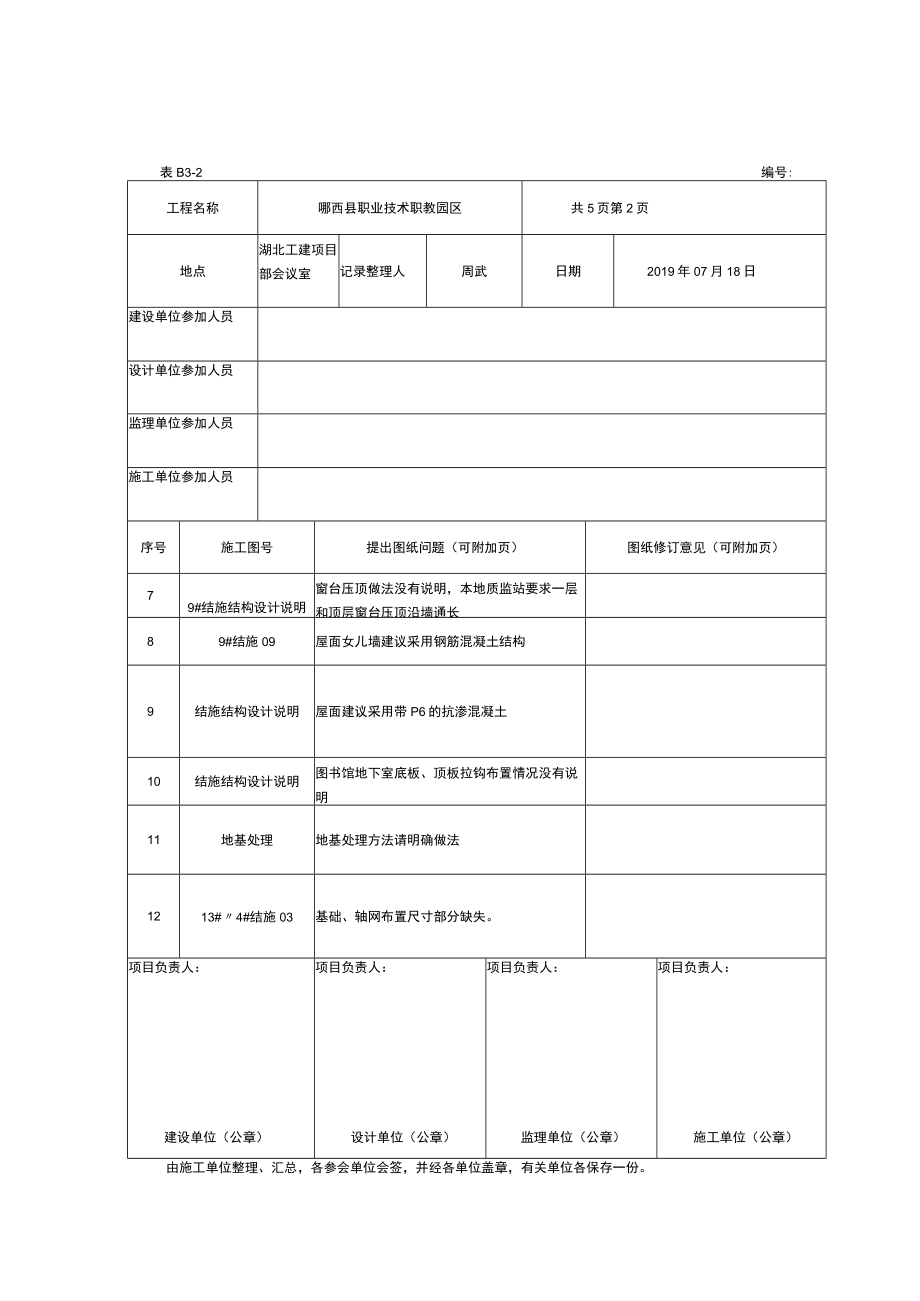

图纸会审记录(结施).docx_第2页
第2页 / 共5页

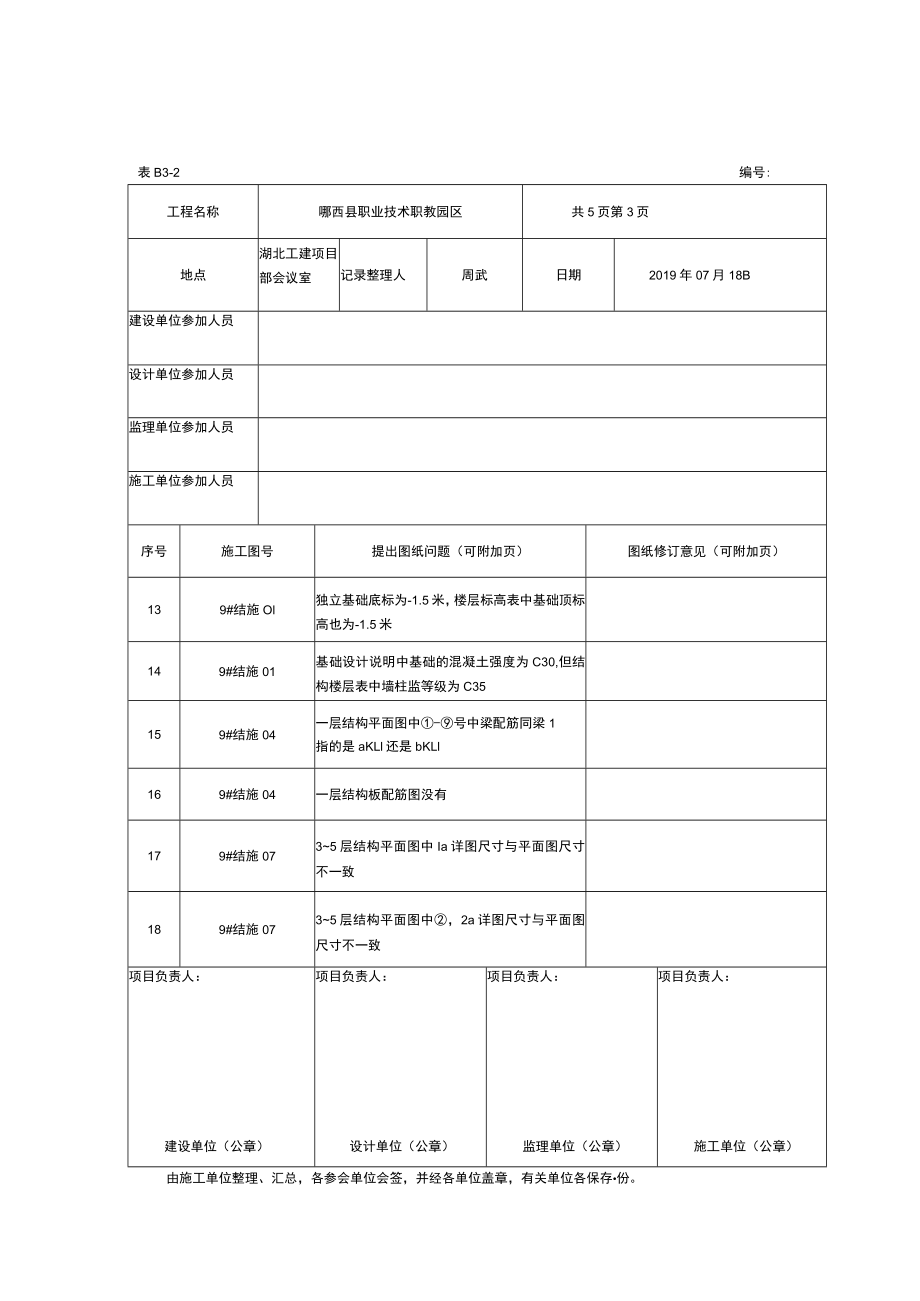

图纸会审记录(结施).docx_第3页
第3页 / 共5页
图纸会审记录(结施).docx_第4页
第4页 / 共5页
图纸会审记录(结施).docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《图纸会审记录(结施).docx》由会员分享,可在线阅读,更多相关《图纸会审记录(结施).docx(5页珍藏版)》请在第壹文秘上搜索。

1、表B3-2编号:工程名称哪西县职业技术职教园区共5页第1页地点湖北工建项目部会议室记录整理人周武日期2019年07月18B建设单位参加人员设计单位参加人员监理单位参加人员施工单位参加人员序号施工图号提出图纸问题(可附加页)图纸修订意见(可附加页)1结施构造柱图纸请单独出一份,以便于施工验收和双方最终结算使用。2结施总说明所有结构类型基本为抗震等级为三级,结合市场情况,建议所有钢筋采用带E抗震3结施总说明后浇带顶板做法节点图没有说明,是否参照后浇带中图十四施工。4结施总说明10.1.5条填充墙高超过4m时建议采用200高圈梁或系梁5结施总说明11.17.2膨胀纤维抗裂防水剂含量是否按质量百分比计

2、量69#结施09屋面女儿墙建议采用钢筋混凝土结构项目负责人:建设单位(公章)项目负责人:设计单位(公章)项目负责人:监理单位(公章)项目负责人:施工单位(公章)由施工单位整理、汇总,各参会单位会签,并经各单位盖章,有关单位各保存份。表B3-2编号:工程名称哪西县职业技术职教园区共5页第2页地点湖北工建项目部会议室记录整理人周武日期2019年07月18日建设单位参加人员设计单位参加人员监理单位参加人员施工单位参加人员序号施工图号提出图纸问题(可附加页)图纸修订意见(可附加页)79#结施结构设计说明窗台压顶做法没有说明,本地质监站要求一层和顶层窗台压顶沿墙通长89#结施09屋面女儿墙建议采用钢筋混

3、凝土结构9结施结构设计说明屋面建议采用带P6的抗渗混凝土10结施结构设计说明图书馆地下室底板、顶板拉钩布置情况没有说明11地基处理地基处理方法请明确做法1213#4#结施03基础、轴网布置尺寸部分缺失。项目负责人:建设单位(公章)项目负责人:设计单位(公章)项目负责人:监理单位(公章)项目负责人:施工单位(公章)由施工单位整理、汇总,各参会单位会签,并经各单位盖章,有关单位各保存一份。工程名称哪西县职业技术职教园区共5页第3页地点湖北工建项目部会议室记录整理人周武日期2019年07月18B建设单位参加人员设计单位参加人员监理单位参加人员施工单位参加人员序号施工图号提出图纸问题(可附加页)图纸修

4、订意见(可附加页)139#结施Ol独立基础底标为-1.5米,楼层标高表中基础顶标高也为-1.5米149#结施01基础设计说明中基础的混凝土强度为C30,但结构楼层表中墙柱监等级为C35159#结施04一层结构平面图中-号中梁配筋同梁1指的是aKLl还是bKLl169#结施04一层结构板配筋图没有179#结施0735层结构平面图中Ia详图尺寸与平面图尺寸不一致189#结施0735层结构平面图中,2a详图尺寸与平面图尺寸不一致项目负责人:建设单位(公章)项目负责人:设计单位(公章)项目负责人:监理单位(公章)项目负责人:施工单位(公章)表B3-2编号:由施工单位整理、汇总,各参会单位会签,并经各单

5、位盖章,有关单位各保存份。表B3-2编号:工程名称娜西县职业技术职教园区共5页第4页地点湖北工建项目部会议室记录整理人周武日期2019年07月18日建设单位参加人员设计单位参加人员监理单位参加人员施工单位参加人员序号施工图号提出图纸问题(可附加页)图纸修订意见(可附加页)1912#结施0512#结施05图纸说明指出12-13轴线处的前厅板面标高为-3.5,12#建施12图纸前厅结构标高为41,两幅图纸所指标高不同2013#14#结施Ol基础承台底标高基础设计说明(基础低标高为-L500m-4500m)与基础布置平面图说明(未注明基础底标高为-l500m)有不同标准2113#14#结施结施各平面

6、图轴线存在不一致2213#14#结施03层板图没有各板面标高及降板区分2310、11#01标高不明确,说明中士0.000相当于绝对标高H-0.030.各个建筑物都是如此。2410/11#01图中附加筋、降板是否按图施工。项目负责人:建设单位(公章)项目负责人:设计单位(公章)项目负责人:监理单位(公章)项目负责人:施工单位(公章)由施工单位整理、汇总,各参会单位会签,并经各单位盖章,有关单位各保存份。工程名称哪西县职业技术职教园区共5页第5页地点湖北工建项目部会议室记录整理人周武日期2019年07月18日建设单位参加人员设计单位参加人员监理单位参加人员施工单位参加人员序号施工图号提出图纸问题(

7、可附加页)图纸修订意见(可附加页)2510/11#022#汽车坡道侧墙无做法。2610/11#结构说明说明中后浇带材料并无明确止水材料都是祥建筑图(例结构说明里面的图13),建筑图中只有顶板后浇带和侧墙水平做法用止水钢板,建议所有的都用止水钢板C2712#062-8/E-J与建筑图剖面图不符,结构为斜板建筑为平板。2812#02结构说明中后浇带材料并无明确止水材料都是祥建筑图,建图中又无做法,建议所有的都用止水钢板“2913、14#结施01承台无大样图3013、14#结施02E-H/1-4轴柱无定位尺寸项目负责人:建设单位(公章)项目负责人:设计单位(公章)项目负责人:监理单位(公章)项目负责人:施工单位(公章)表B3-2编号:由施工单位整理.、汇总,各参会单位会签,并经各单位盖章,有关单位各保存一份。
