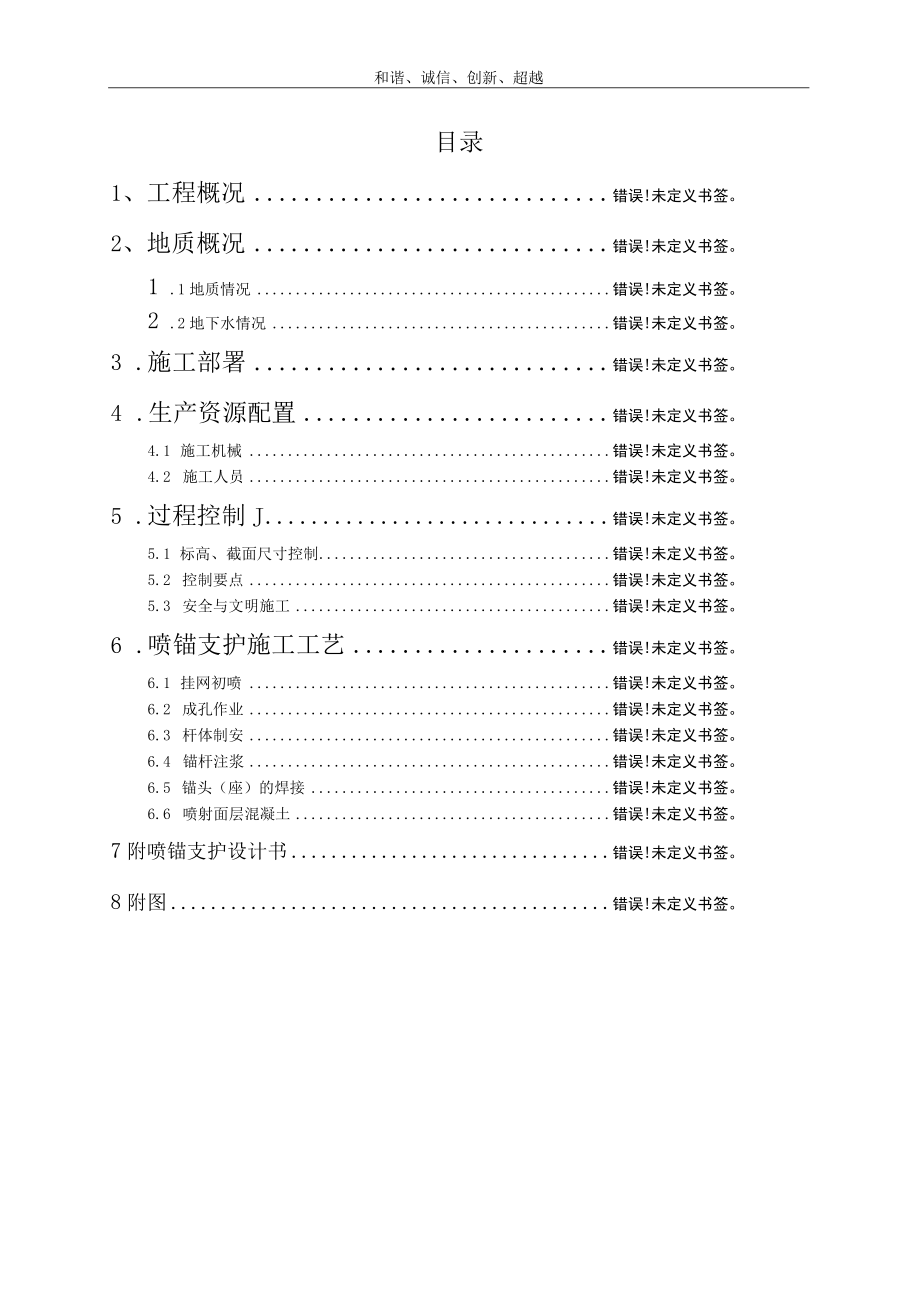

土方工程工程施工方案.docx_第1页
第1页 / 共9页

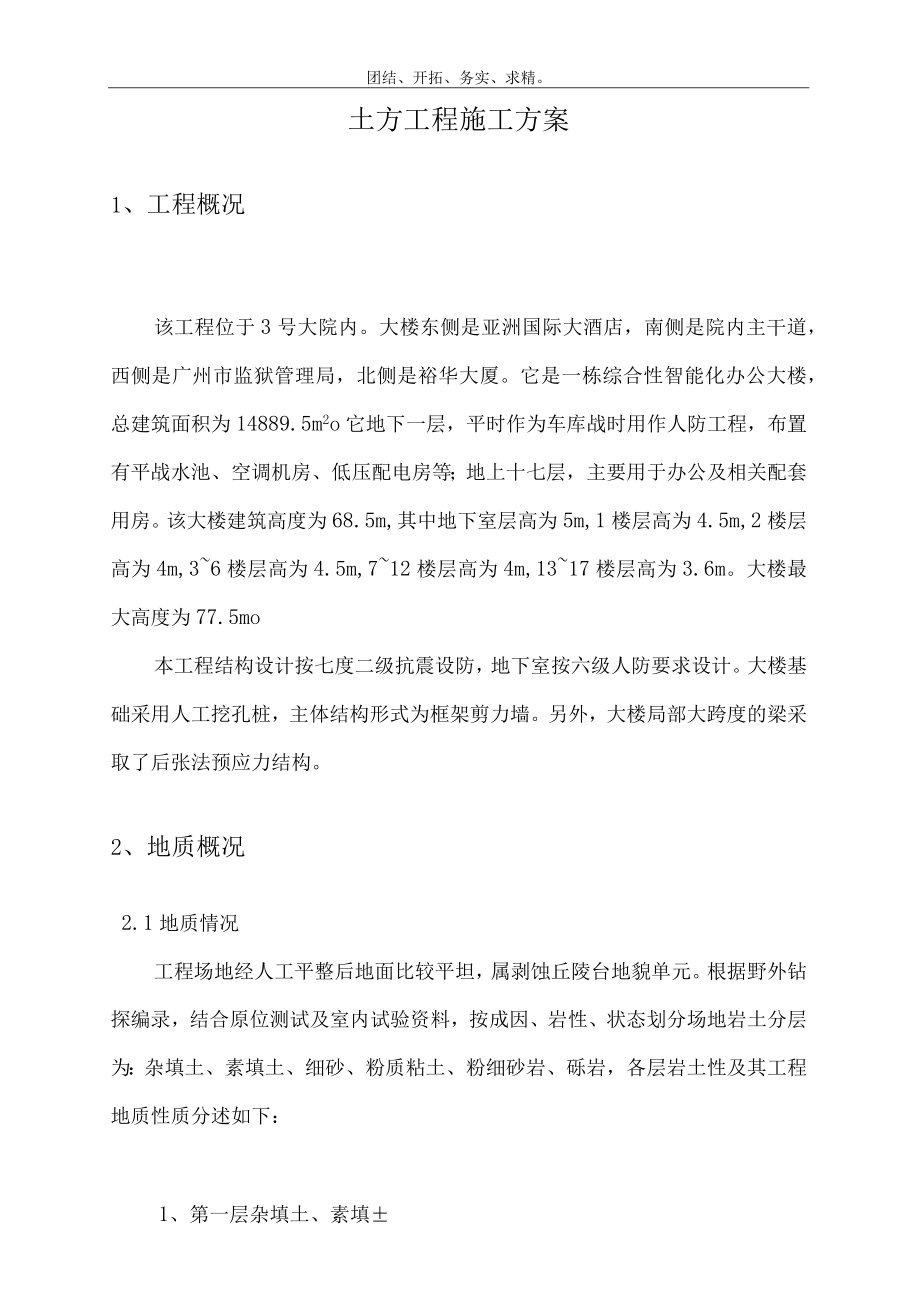

土方工程工程施工方案.docx_第2页
第2页 / 共9页

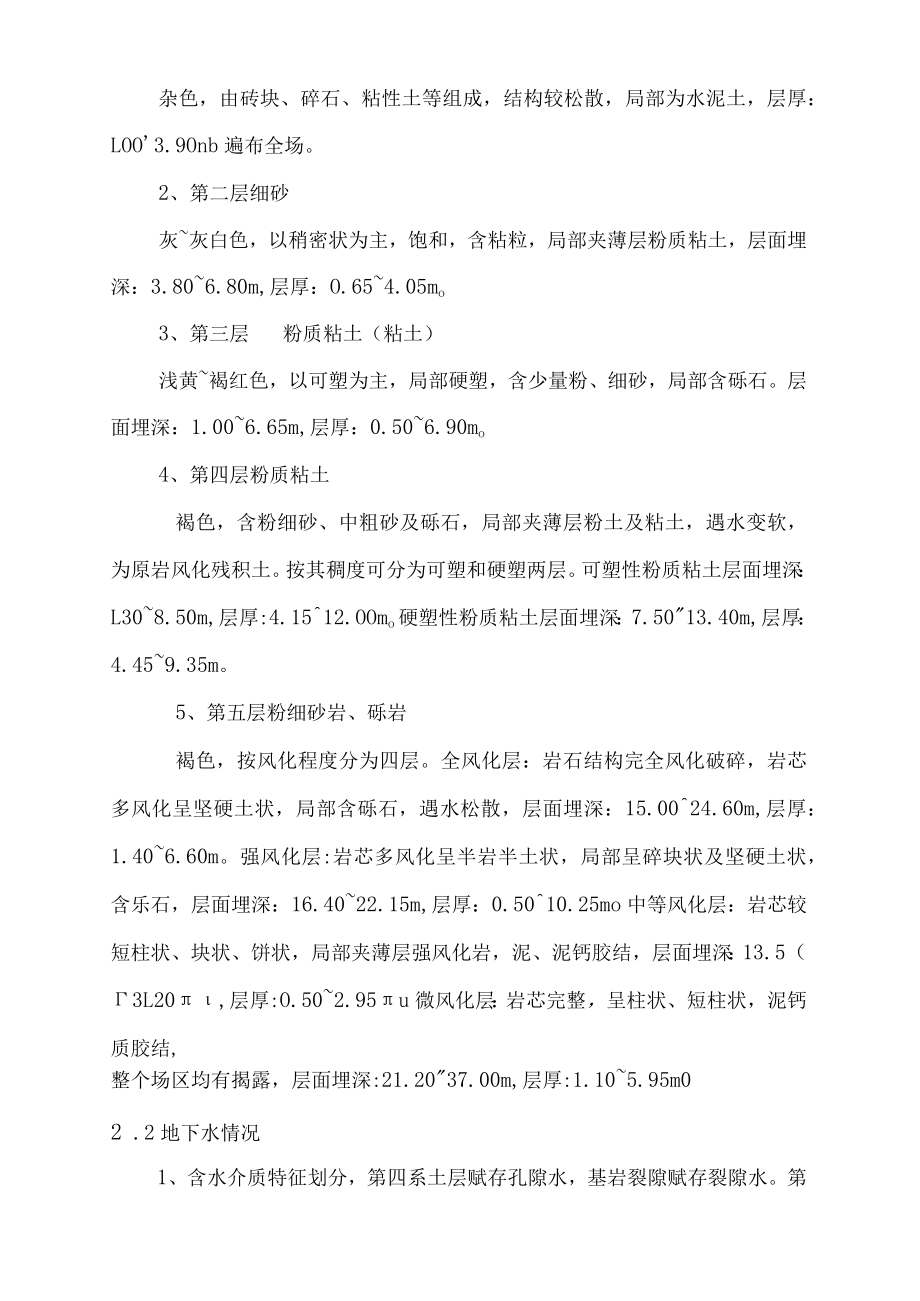

土方工程工程施工方案.docx_第3页
第3页 / 共9页
土方工程工程施工方案.docx_第4页
第4页 / 共9页
土方工程工程施工方案.docx_第5页
第5页 / 共9页
土方工程工程施工方案.docx_第6页
第6页 / 共9页
土方工程工程施工方案.docx_第7页
第7页 / 共9页
土方工程工程施工方案.docx_第8页
第8页 / 共9页
土方工程工程施工方案.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《土方工程工程施工方案.docx》由会员分享,可在线阅读,更多相关《土方工程工程施工方案.docx(9页珍藏版)》请在第壹文秘上搜索。

1、和谐、诚信、创新、超越目录1、工程概况错误!未定义书签。2、地质概况错误!未定义书签。1 .1地质情况错误!未定义书签。2 .2地下水情况错误!未定义书签。3 .施工部署错误!未定义书签。4 .生产资源配置错误!未定义书签。4.1 施工机械错误!未定义书签。4.2 施工人员错误!未定义书签。5 .过程控制J错误!未定义书签。5.1 标高、截面尺寸控制错误!未定义书签。5.2 控制要点错误!未定义书签。5.3 安全与文明施工错误!未定义书签。6 .喷锚支护施工工艺错误!未定义书签。6.1 挂网初喷错误!未定义书签。6.2 成孔作业错误!未定义书签。6.3 杆体制安错误!未定义书签。6.4 锚杆注

2、浆错误!未定义书签。6.5 锚头(座)的焊接错误!未定义书签。6.6 喷射面层混凝土错误!未定义书签。7附喷锚支护设计书错误!未定义书签。8附图错误!未定义书签。团结、开拓、务实、求精。土方工程施工方案1、工程概况该工程位于3号大院内。大楼东侧是亚洲国际大酒店,南侧是院内主干道,西侧是广州市监狱管理局,北侧是裕华大厦。它是一栋综合性智能化办公大楼,总建筑面积为14889.5m2o它地下一层,平时作为车库战时用作人防工程,布置有平战水池、空调机房、低压配电房等;地上十七层,主要用于办公及相关配套用房。该大楼建筑高度为68.5m,其中地下室层高为5m,1楼层高为4.5m,2楼层高为4m,36楼层高

3、为4.5m,712楼层高为4m,1317楼层高为3.6m。大楼最大高度为77.5mo本工程结构设计按七度二级抗震设防,地下室按六级人防要求设计。大楼基础采用人工挖孔桩,主体结构形式为框架剪力墙。另外,大楼局部大跨度的梁采取了后张法预应力结构。2、地质概况2.1地质情况工程场地经人工平整后地面比较平坦,属剥蚀丘陵台地貌单元。根据野外钻探编录,结合原位测试及室内试验资料,按成因、岩性、状态划分场地岩土分层为:杂填土、素填土、细砂、粉质粘土、粉细砂岩、砾岩,各层岩土性及其工程地质性质分述如下:1、第一层杂填土、素填杂色,由砖块、碎石、粘性土等组成,结构较松散,局部为水泥土,层厚:LOO3.9Onb遍

4、布全场。2、第二层细砂灰灰白色,以稍密状为主,饱和,含粘粒,局部夹薄层粉质粘土,层面埋深:3.806.80m,层厚:O.654.05mo3、第三层粉质粘土(粘土)浅黄褐红色,以可塑为主,局部硬塑,含少量粉、细砂,局部含砾石。层面埋深:1.006.65m,层厚:0.506.90mo4、第四层粉质粘土褐色,含粉细砂、中粗砂及砾石,局部夹薄层粉土及粘土,遇水变软,为原岩风化残积土。按其稠度可分为可塑和硬塑两层。可塑性粉质粘土层面埋深:L308.50m,层厚:4.1512.OOmo硬塑性粉质粘土层面埋深:7.5013.40m,层厚:4.459.35m。5、第五层粉细砂岩、砾岩褐色,按风化程度分为四层。

5、全风化层:岩石结构完全风化破碎,岩芯多风化呈坚硬土状,局部含砾石,遇水松散,层面埋深:15.0024.60m,层厚:1.406.60m。强风化层:岩芯多风化呈半岩半土状,局部呈碎块状及坚硬土状,含乐石,层面埋深:16.4022.15m,层厚:0.5010.25mo中等风化层:岩芯较短柱状、块状、饼状,局部夹薄层强风化岩,泥、泥钙胶结,层面埋深:13.5(3L20,层厚:O.502.95u微风化层:岩芯完整,呈柱状、短柱状,泥钙质胶结,整个场区均有揭露,层面埋深:21.2037.00m,层厚:1.105.95m02 .2地下水情况1、含水介质特征划分,第四系土层赋存孔隙水,基岩裂隙赋存裂隙水。第

6、三、四层粉质粘土(粘土),渗透性差,属弱透水层或相对近似隔水层;第二层细砂,渗透性较好,呈透镜体状、条带状分布,厚度变化大,为本场地主要含水层;全风化、强风化岩芯多风化呈坚硬土状,微风化岩体较完整,裂隙不发育,渗透性较差。全风化、强风化岩风化呈碎块状,砾石状的地段,渗透性相对较好。2、根据测试结果,场地地下水对混凝土不具腐蚀性。根据现场测得单孔涌水量为43.77d,涌水量不大,不采取专项降水措施。3 .施工部署1、 在时间上,基坑开挖在桩身混凝土浇筑完成之后进行;在空间上则先沿G轴开始向A轴进行。同时必须先做好Ol轴的通道和G轴外的钢管挡土桩等准备工作。2、 由于施工场地狭窄,亚洲大酒店化粪池

7、又在我方施工场地内需要新建一个化粪池来代替,场地内还有两条煤气管道需要迁移,这些工作都需要较长时间才能完成,然而本工程工期紧、任务重,因此经业主同意采取先挖桩,再挖基坑的顺序进行。3、 目前场地地面标高约为-LOOOm,地下室内设计地面标高为-5.000b地下室底板厚度为400mm,垫层厚度为IOOnmb因此底板垫层底面标高应为-5.500m,则开挖土层厚度约为-4.500mo对于电梯井核心筒部分则要挖掘至-9.75m。总挖土量约8700i3o4、 本工程土方开挖按从北向南循序渐进进行。在挖掘土方的同时进行南北两侧边坡喷锚支护工作,先北侧后南侧。为了配合南北两则边坡喷锚支护方案的顺利实施,同时

8、考虑到东北角有旧化粪池影响的三根桩还在进行成孔施工,因此应先开挖西北角部份。南北两侧边坡喷锚支护详见后续方案。5、 根据机械性能和结构设计要求,基坑土方开挖分三次进行,第一次采用机械统一开挖至一5.3m,第二次也采用机械对承台、集水井、水池、电梯井核心筒等局部较深处进行挖掘至设计标高以上0.2m,第三次用人工挖掘地梁、及修整地基至设计标高。6、东侧原亚洲大酒店地下室基坑边坡支护采用挡土桩加锚杆的形式,围墙砌在挡土桩顶压梁上。因此东侧不考虑边坡支护和放坡,采取竖直挖掘至设计标高。7、为了防止因基坑开挖导致西侧广州市监狱管理局围墙坍塌,按照设计院设计的施工图纸在西侧围墙内设置一排挡土桩(30条),

9、这侧基坑土方开挖也竖直进行。8、为保证基坑边坡上的建筑物及边坡自身的稳定,坑底开挖要与喷锚网施工协调进行。基坑底四周设置排水沟,并在四角设置集水井,做好地表水的疏散和基坑内水的排放工作。9、基坑开挖过程中要设专人定点观察边坡的稳定情况,尤其是北侧喷锚支护的边坡。发现异常情况立即暂停施工,首先用挖土机回填危险部位,待采取措施后在进行施工。4 .生产资源配置4.1 施工机械本工程土方开挖采用一台Wl-IOO型反铲挖土机,铲斗容量1.0m3,最大挖掘半径10.85米,最大挖掘深度6.5米。土方运输采用12辆15T散体材料运输车完成。喷锚网支护所用机械设备由专业公司负责提供。人工操作机械配置有手推车、

10、风镐、铁铲等。4.2 施工人员土方工程需要配置专业的测量人员三名,电工两名,机械工三名,运土工40名,喷锚支护工人8名,其它后勤管理人员6名。5 .过程控制5.1 标高、截面尺寸控制由于地下室地梁、承台及剪力墙采用120厚砖胎模,因此土方开挖时必须考虑砖胎模厚度,即宽度增大24Omnb局部加设砖垛的地方为480mio按照施工顺序,第一次采用机械统一挖掘至-5.30Onb第二次采用机械挖掘承台、集水井、水池、电梯井等至设计标高以上20OnInb其中C2承台挖至-7.10OnbC3承台挖至-7.200m,C4承台挖至-7.300m,集水井挖至-6.500m,水池部分挖至-7.400m,电梯井核心筒

11、挖至-9.550mo为了防止机械开挖时挠动地基土层,第三次由人工挖掘、修整至设计标高。各主要部位标高控制详见下表。部位设计标高(m)结构层厚度(mm)垫层厚度(mm)机械挖掘至(In)人工挖掘至(m)地下室底板-5.000400100-5.300m-5.500地下室底板-5.200400100-5.500-5.700水池-7.100400100-7.400-7.600Cl核心筒-7.6502000100-9.550-9.750C2承台-5.8001400100-7.100-7.300水池C2承台-7.9001400100-9.200-9.400C3承台-5.8001500100-7.200-7

12、.400水池C3承台-7.9001500100-9.300-9.500C4承台-5.8001600100-7.300-7.500集水井-6.000400100-5.300-6.5005.2控制要点A、场地平整和测量放线工作。做好水准点、轴线、边线保护及边坡位移和沉降观测记录工作。严禁超挖,若遇险情,及时汇报。B、基坑土方开挖北向南进行。结合现场情况,采用沟端开挖法,反铲停于沟端,后退挖土,侧向卸土。从西北角开始,边开挖边支护。C、基坑开挖后先用土从工地大门铺一条运输通道至北侧,以保证运土车进入现场装土,同时避免人工挖孔桩塌陷。运输车辆从南侧大门进出。D、在基坑底部设环形排水沟(截面300*60

13、0),并在坑底四角设置1000*1000*1000集水井,用潜水泵及时排除集水。南北两侧基坑上部距基坑边缘1米设排水沟(截面300*300),防止基坑外地面雨水及施工用水进入基坑。所有排水沟要求用M7.5砖,M5.0水泥砂浆砌筑,用1:2防水砂浆抹面。E、在基坑西侧的挡土桩顶设专用人行走道,在基坑东北角设置坡道,供施工人员进出基坑。5.3 安全与文明施工A、 南、北两侧离基坑边缘0.5米设L2米高钢管栏杆,挂安全警示牌,作警告标志。B、 晚上设充足照明。电线、电器必须按有关规定安装,经验收合格方能投入使用。C、 输车辆进出现场必须有专人指挥。自觉洗车,严禁环境污染。6 .喷锚支护施工工艺6.1

14、 挂网初喷当开挖深度不大、土质较好时,可在完成锚杆作业后,一次性完成挂网喷射混凝土作业;当开挖深度较大或土质较差时可先初喷,待锚杆作业完成后挂网复喷;开挖深度大,土质较差时,应在边坡开挖后立即挂网初喷,再进行锚杆作业。钢筋的直径、间距、绑扎和接头的焊接应符合临时支护的要求。钢筋网距离边坡的保护层厚度不小于50mm。实喷厚度为120-150mmo6.2 成孔作业按照设计图纸的锚杆间距和排距,在作业面上定出孔位,并按照设计孔径、长度和角度进行成孔作业。成孔作业应避开周围建筑物基础或地下管道,必要时可调整孔位和成孔角度O人工成孔时,成孔直径不宜小于80mm,角度为13度;机械成孔作业,孔径不得小于1

15、00mm,角度为512度。孔位误差不得大于30mm。个别遇有流砂、流塑淤水泥等情况难以成孔时,可改用等长的48mm钢花直接置入。6.3 杆体制安锚杆应按照设计的直径和长度进行制作加工,对中支架间距为2m。锚杆要编号制作对号安装,杆体上的杂物应除净,在送杆过程中要保证底部注浆管不脱落,保证杆体到位和能够底部注浆。6.4 锚杆注浆锚杆注浆采用标号425#普通水泥、中砂和适量的外加剂搅拌面成。注浆时先在孔口绑好注浆袋,先利用注浆管从底到外进行注浆,当孔口有水泥浆溢出时即停止注浆,拆卸底部注浆管后,直接用压浆管和注浆封堵孔口实行加压注浆,加压时间不少于25分钟,注浆压力为0.05-0.5Mpao6.5 锚头(座)的焊接注浆12小时后方可焊接锚头。加强筋和锚杆头要按照图纸大样焊接牢固,以保证力的传递。对预应力锚座,钢板要与锚杆的张拉力方向正交,锚座的宽度和高度应保证张拉力能较均匀在施加在作业面上。6.6 喷射面层混凝土在焊接水平加强筋及锚头后进行面层施喷,在施喷面层混凝土前
