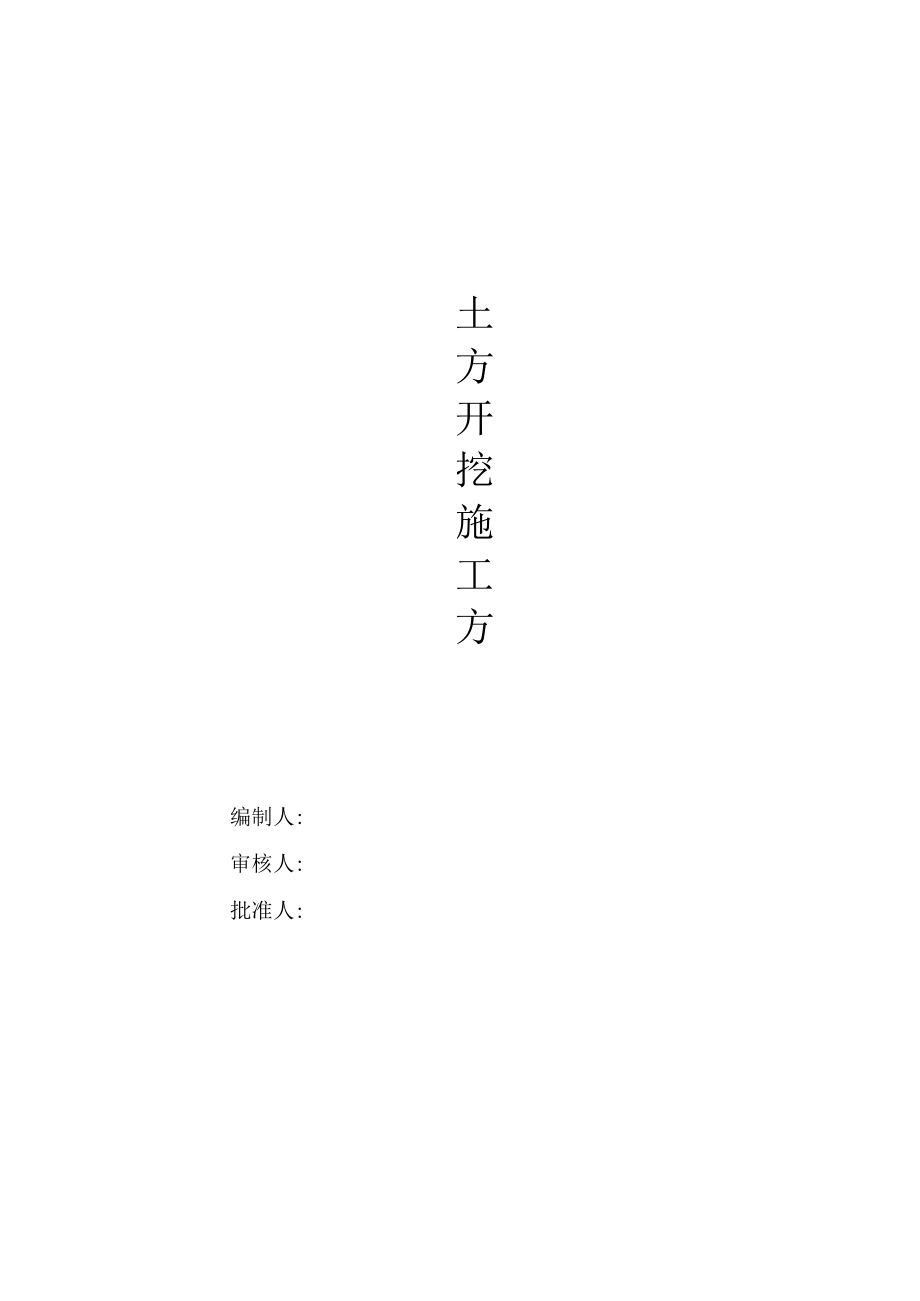

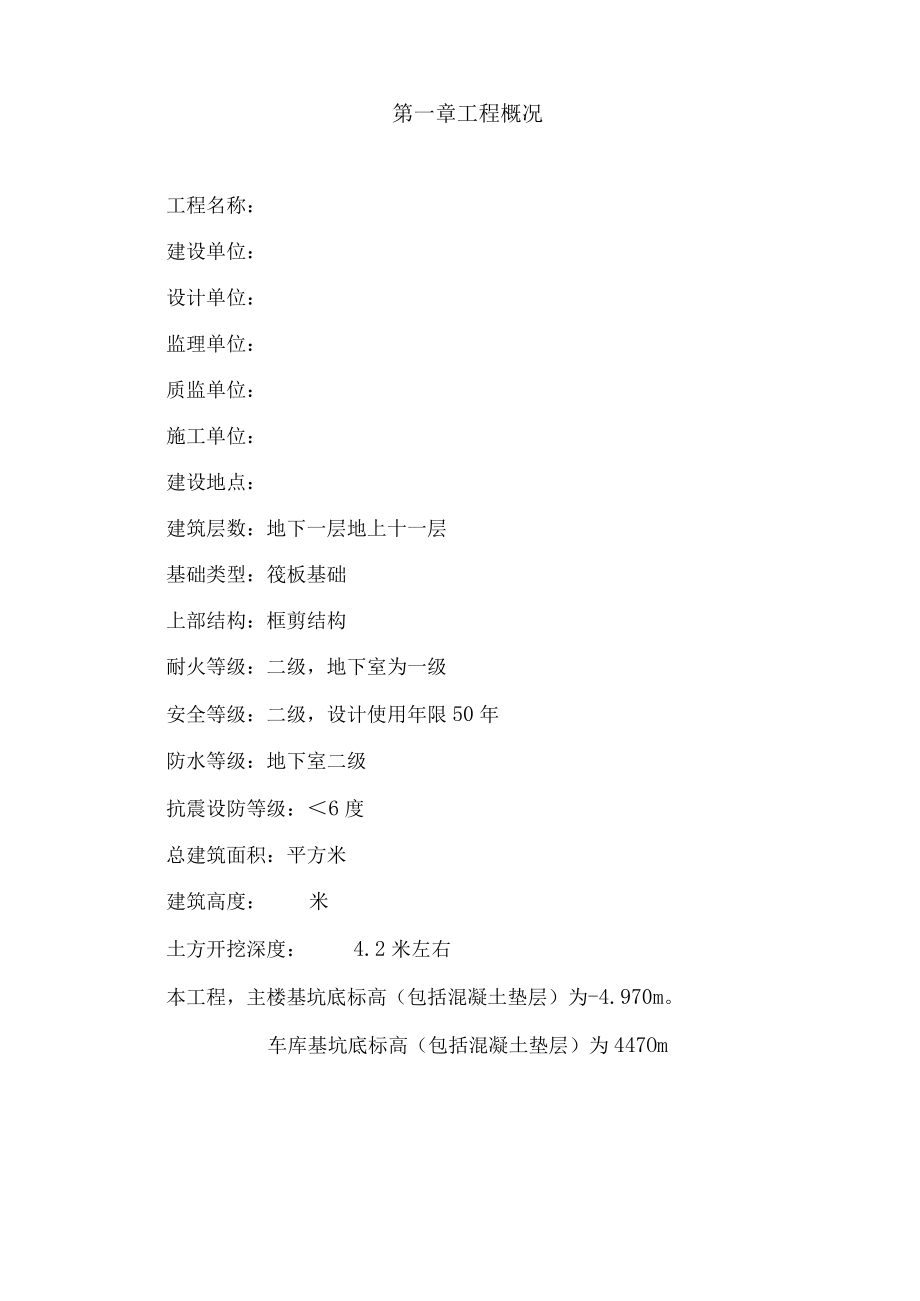

1、编制人:审核人:批准人:土方开挖施工方案一、工程概况1二、编制依据2三、施工部署3四、施工准备5五、土方开挖8六、基坑开挖注意事项12七、基坑开挖过程中可能出现的问题及相应处理措施13八、安全文明施工技术措施14第一章工程概况工程名称：建设单位：设计单位：监理单位：质监单位：施工单位：建设地点：建筑层数：地下一层地上十一层基础类型：筏板基础上部结构：框剪结构耐火等级：二级，地下室为一级安全等级：二级，设计使用年限50年防水等级：地下室二级抗震设防等级：6度总建筑面积：平方米建筑高度：米土方开挖深度：4.2米左右本工程，主楼基坑底标高（包括混凝土垫层）为-4.970m。车库基坑底标高（包括混凝土
2、垫层）为447Om第二章编制依据1、 现场实地踏勘及招标答疑文件；2、 施工图纸；3、 岩土工程勘察报告；4、 建筑地基处理技术规范(JGJ79-2002)；5、 工程测量规范(GB50026-93)；6、 建筑与市政降水工程技术规程(JGJ/T111-98)；7、 施工现场临时用电安全技术规范(JGJ46-88)；8、 建筑施工安全检查评分标准(JGJ59-99)；9、 建筑机械使用安全技术规程(JGJ33-86)；10、国家、河南省建设工程的有关文件；中国建筑工业出版社出版的建筑施工手册等参考文献;12、与业主的施工合同。第三章施工部署一、人员部署为了确保工程质量和施工进度，现场设立工程技
3、术组，由1名工程师和2名施工员组成，其中该工程师为工程负责人，主管全面工作，施工员负责施工质量及施工方案的实施情况，并处理施工中的有关技术问题。施工队由以下人员组成：挖掘机司机4人修土工人10人班组长2人基础降水2人电工2人二、机械部署为确保工程施工进度和质量，项目部配置的施工机械见下表:序号名称单位数量1PC200挖掘机台12PC60挖掘机台13IOT自卸汽车辆104100污水泵A45铁锹把206注浆泵17砂浆搅拌机台18切割机&19交流电焊机A110动力电缆米50011配电箱只512泥浆钻只113水准仪台114经纬仪台1三、材料部署根据施工图预算中的材料用量，及时对材料供应单位进行考察与评
4、审,严格按照QEO质量体系要求，有条不紊的组织材料采购工作，确保工程顺利进展。第四章施工准备1.学习和审查图纸检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾；掌握设计内容及各项技术要求，了解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地质、水文勘察资料；审查地基处理和基础设计;会审图纸,搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互间有无错误和冲突；研究好开挖程序，明确各专业工序间的配合关系、施工工期要求；并向参加施工人员层层进行技术交底。2,查勘施工现场摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形，地貌、地质水文、河流、气象、运输道
5、路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。3 .编制施工方案研究制定现场场地整平、基坑开挖施工方案；绘制施工总平面布置图和基坑土方开挖图，确定开挖路线、顺序、范围、底板标高、边坡坡度、排水沟、集水井位置，以及挖去的土方堆放地点；提出需用施工机具、劳力、推广新技术计划。4 .平整施工场地按设计或施工要求范围和标高平整场地，将土方弃到规定弃土区；凡在施工区域内，影响工程质量的软弱土层、淤泥、腐殖土、大卵石、孤石、垃圾、树根、草皮以及不宜作填土和回填土料的稻田湿土，应分别情
6、况采取全部挖除或设排水沟疏干、抛填块石、砂砾等方法进行妥善处理，以免影响地基承载力。5 .清除现场障碍物将施工区域内所有障碍物进行拆除或进行搬迁、改建、改线；对附近原有建筑物、电杆、塔架等采取有效地防护加固措施，可利用的建筑物应充分利用。6 .作好排水降水设施在施工区域内设置临时性或永久性排水沟，将地面水排走或排到低洼处,再设水泵排走；排水沟纵向坡度一般不小于2%。，使场地不积水。7 .设置测量控制网根据给定的国家永久性控制坐标和水准点，按建筑物总平面要求，引测到现场。在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；本工程测量控制点布置，根据东阳市勘察测绘所研究院提供的定位图，由
7、山口大道上引至建筑物地下室四周轴线边6米左右处，其中地下室北面控制点设在已建房墙上，并做好轴线控制的测量和校核。控制网要避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志；场地整平应设20mX20m方格网，在各方格点上做控制桩，并测出各标桩处的自然地形、标高，作为计算挖、填土方量和施工控制的依据。对建筑物应做定位轴线的控制测量和校核；进行土方工程的测量定位放线，放出基坑（槽）挖土灰上线、上部边线和底部边线和水准标志。以利保存，灰线、标高、轴线应进行复核无误后，方可进行场地整平和基坑开挖。8 .修建临时设施及道路根据土方和基础工程规模、工期长短、施工力量安排等修建简易的临时性生产和生活设施
8、，同时敷设现场供水、供电线路，并进行试水、试电。修筑施工场地内机械运行的道路,主要临时运输道路最大纵向坡应不大于6%,最小转弯半径不小于15叱铺设建筑垃圾作简易泥路面，两侧作好简易排水沟。第五章士方开挖一、开挖顺序本工程由地下一层,上部为一幢H层住宅楼，基坑标高为-4.97m。地下室总长为30.9*16.1米,根据本工程的施工现场实际情况，总的开挖顺序为：从北面至南面进行挖土，采用1台PC200型挖机及PC60型挖机平行施工，土方分二次开挖，第一次开挖至-2.4m,第二次开挖至基底，其中留20CM土采用人工修土。人工修土紧跟机械挖土后面，修出土方由挖机带出基坑,部分土方利用塔吊吊出基坑。二、土
9、方开挖1、挖土要求土方开挖前，宜进行场地标高及坐标复查。施工单位应与业主、设计人员协商确定挖土机械的通道布置、挖土顺序、土方外运以及建材堆放等，以避免引起对基坑和周围环境等的不利影响。土方开挖的基底标高应结合基础地下室结施图进行，当结施图与基坑剖面图中所示的基底标高有出入时，应及时通知业主和设计人员。土方开挖遵循“分层开挖、严禁超挖”的原则。分层、对称挖土至要求标高。最后20CM方宜人工开挖，并应防止坑底土扰动，挖土至基坑底标高24小时内须施工好素混凝土垫层同时应抓紧施工承台及基础底板，尽量减少基坑暴露时间，以有效控制围护体变形。采用机械挖土方式时，严禁挖土机械碰撞。承台周围20Cm范围内的土
10、方必须采用人工挖土,机械开挖过程中，并做到每台挖机均有专人指挥。2、基坑挖土的交通组织土方开挖的行车路线：土方开挖过程中，外运车辆驶入基坑内，直接装车，沿施工道路由南侧大门运出3、开挖方法挖土主要采用挖掘机进行开挖，人工配合，计划投入PC200型反铲挖土机1台，同时配合人工挖土10人，土方直接装车外运。挖掘机进入基坑边坡,挖掘和水平运输均由挖掘机承担,装车外运由停在上方运输通道上（下部土未掏空前上部再回填部分塘渣，并加铺路基箱）的挖掘机承担，并在基坑南侧布设一条斜坡道，保证汽车运输的进出，斜坡道底端设置一个操作平台，用于车辆回转和挖土装运4、基坑开挖流程土方开挖时应注意使基坑的暴露范围控制在一
11、定的范围之内，尽量减小敏感区域的暴露时间，同时,尽量保证基坑开挖的连续施工,减少延搁时间。挖土次序严格遵循“大基坑，小开挖”的原则，根据伸缩缝分区开挖。5、土方开挖按以下步骤进行：第一步：施工排水沟；第二步：机械开挖基础土方；第三步：人工清理机械余土至基顶标高；6、基坑（槽）验收基坑开挖完毕应由施工单位、设计单位、监理单位或建设单位、质量监督部门等有关人员共同到现场进行检查、鉴定验槽，核对地质资料，检查地基土与工程地质勘察报告、设计图纸要求是否相符合，有无破坏原状土结构或发生较大的扰动现象。一般用表面检查验槽法，必要时采用钎探检查、或洛阳铲探检查，经检查合格，填写基坑槽验收、隐蔽工程记录，及时
12、办理交接手续。土方开挖工程质量检验标准见下表：土方开挖工程质量检验标准（mm）项序项目允许偏差或允许值检查方法柱基、基坑、基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-503050-50-50水准仪2长度、宽度（由设计中心线向两边量）+200-50+300-100+500-150+100-经纬仪、用钢尺量3边坡设计要求观察或用坡度尺检查般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方做地（路）面的基层。第六章基坑开挖注意事项1、 挖深度应该严格按照地下室结构施工图进行。2、 基坑周围5.OM
13、范围内堆载不得超过IOOOkGo3、 严格控制开挖段纵向放坡的坡度，务必使土坡坡度不大于安全坡度，并要时刻注意及时排除流向土坡的水流以防止土体滑坡。4、 加强地面的排水设施管理，并在基坑周边设置挡水墙，避免地面的水流入基坑，影响基坑稳定。5、 基坑开挖后如发现坑底土质与勘察报告不符，及时向业主、监理及设计单位反映。6、 加强对坑底积水的处理，派专人24小时值班抽水。第七章基坑开挖过程中可能出现的问题及相应处理措施1、为防止突发性事故的发生，使本工程地下结构施工顺利进行，将采取以下措施来保证整个基坑和周边环境的安全，特制订以下应急措施：开挖前，应准备一定数量的材料和设备，包括砂袋、松木桩、钢筋、
14、钢管等。开挖过程中如发现坑壁局部位移较大，已超过许可范围时，应暂时中止挖土，采用钢管或钢管索在竖直平面内进行斜撑，同时在基坑外侧卸载,以减少主动土压力，也可打设锚杆进行加固。基坑开挖至设计深度后，应立即抢险做垫层，并把片石垫层铺设至紧靠基坑边，如此时发生坑内位移，应立即在坑内侧堆土或抛石，并同时在基坑外侧卸载，待稳定后，可采用打设锚杆进行加固。2、基坑排水为了防止雨天后基坑表面积水，在基坑周边设置排水盲沟，在基坑受力情况较好的基坑角部设置集水井。通过水泵将水排入市政排水系统，保持基坑在施工期间的干燥。坑外降排水:在基坑的外侧，沿坑边设置400400mm地面排水明沟，内侧水泥砂浆抹光，集水井每隔20-30M设一只500X500IOOOmm沉淀池，通过水泵将水排入市政排水系统。防止地表水流入坑内，以保持施工期间的基坑干燥。3、土方修整及基坑监测本工程基底标高较多，故在垫层施工前应有大量的土方修整工作。土方修整采用人工修整的方式，为尽量缩短基底土暴露时间，应注意土方修整后及时铺设褥垫层、垫层位的及时浇捣。在基础施工期间设立基坑边坡稳定的监测系统，以确保基础施工期间的安全。监测内容：土体深层侧向位移监测、周围环境的监测、地下水位监
