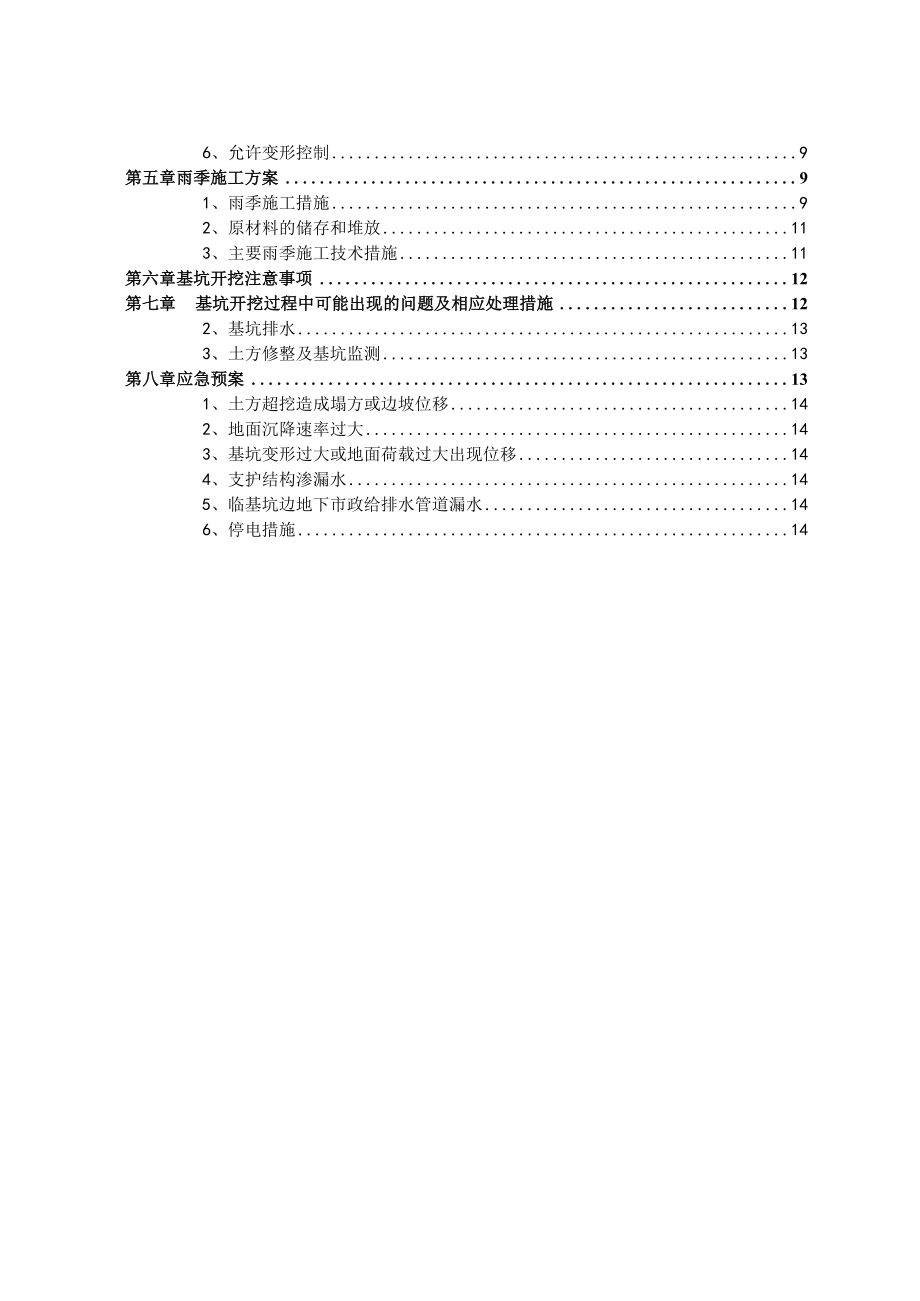

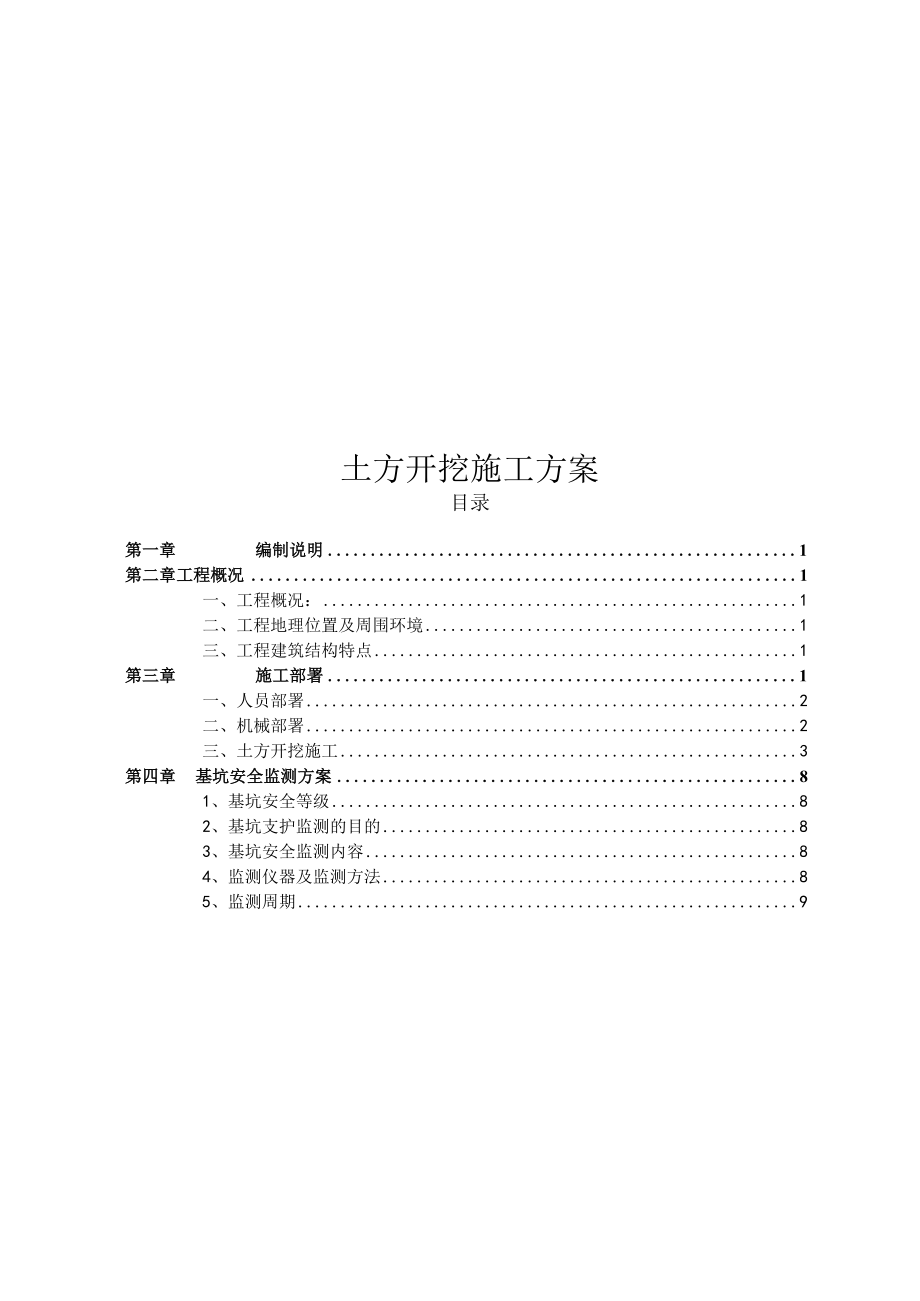

1、土方开挖施工方案目录第一章编制说明1第二章工程概况1一、工程概况：1二、工程地理位置及周围环境1三、工程建筑结构特点1第三章施工部署1一、人员部署2二、机械部署2三、土方开挖施工3第四章基坑安全监测方案81、基坑安全等级82、基坑支护监测的目的83、基坑安全监测内容84、监测仪器及监测方法85、监测周期96、允许变形控制9第五章雨季施工方案91、雨季施工措施92、原材料的储存和堆放113、主要雨季施工技术措施11第六章基坑开挖注意事项12第七章基坑开挖过程中可能出现的问题及相应处理措施122、基坑排水133、土方修整及基坑监测13第八章应急预案131、土方超挖造成塌方或边坡位移142、地面沉降

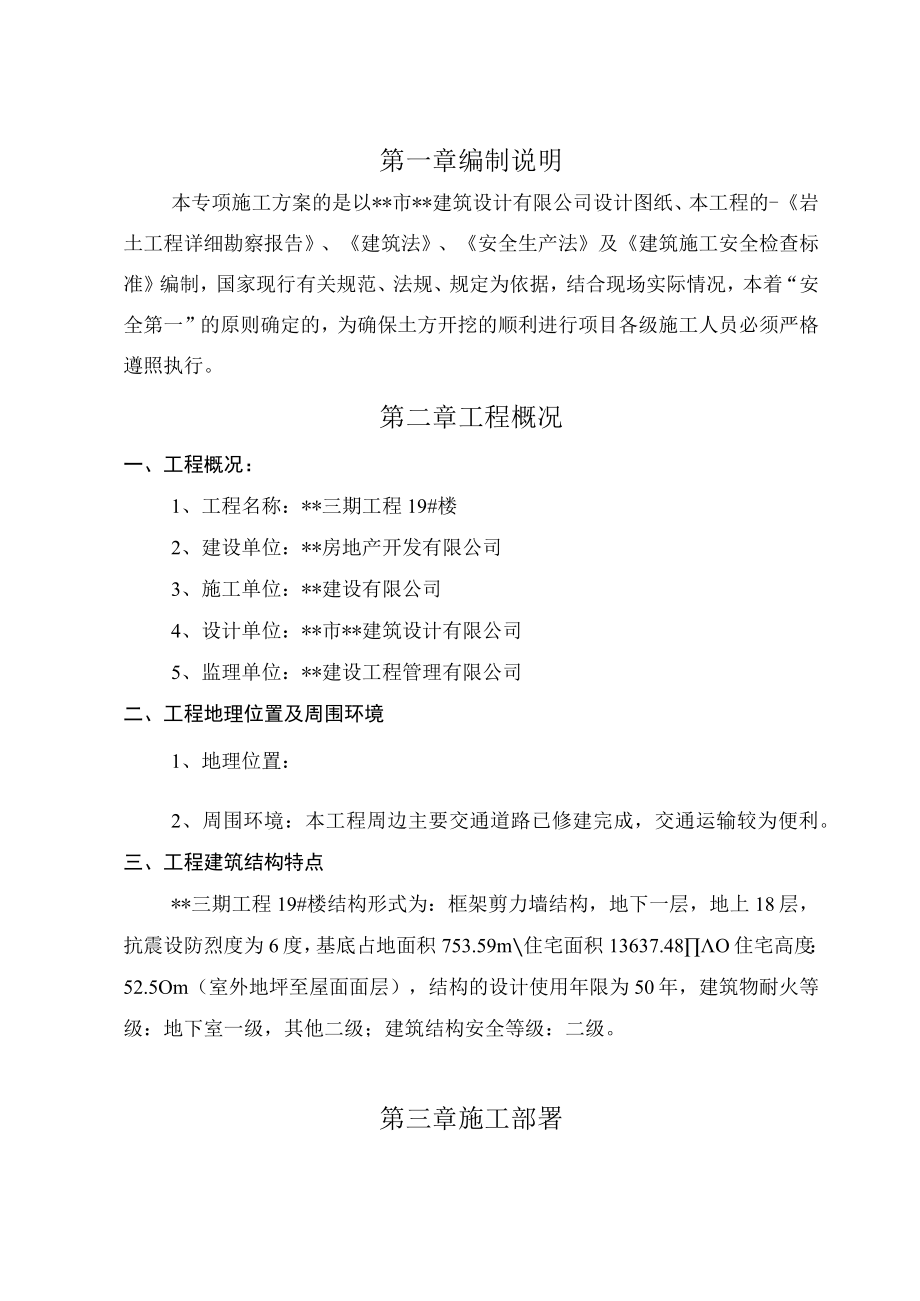

2、速率过大143、基坑变形过大或地面荷载过大出现位移144、支护结构渗漏水145、临基坑边地下市政给排水管道漏水146、停电措施14第一章编制说明本专项施工方案的是以*市*建筑设计有限公司设计图纸、本工程的-岩土工程详细勘察报告、建筑法、安全生产法及建筑施工安全检查标准编制，国家现行有关规范、法规、规定为依据，结合现场实际情况，本着“安全第一”的原则确定的，为确保土方开挖的顺利进行项目各级施工人员必须严格遵照执行。第二章工程概况一、工程概况：1、工程名称：*三期工程19#楼2、建设单位：*房地产开发有限公司3、施工单位：*建设有限公司4、设计单位：*市*建筑设计有限公司5、监理单位：*建设工程管
3、理有限公司二、工程地理位置及周围环境1、地理位置：2、周围环境：本工程周边主要交通道路已修建完成，交通运输较为便利。三、工程建筑结构特点*三期工程19#楼结构形式为：框架剪力墙结构，地下一层，地上18层，抗震设防烈度为6度，基底占地面积753.59m住宅面积13637.48O住宅高度：52.5Om（室外地坪至屋面面层），结构的设计使用年限为50年，建筑物耐火等级：地下室一级，其他二级；建筑结构安全等级：二级。第三章施工部署一、人员部署为了确保工程质量和施工进度，现场设立工程技术组，由1名工程师和2名施工员组成，其中该工程师为工程负责人，主管全面工作，施工员负责施工质量及施工方案的实施情况，并处
4、理施工中的有关技术问题。劳动力计划表单位：人工种级别按工程施工阶段投入劳动力情况施工降土方开备注技术工210普通工830放线工6机具工8司机4电工11维修工12注意：施工人员和施工机具可根据现场作业情况随时调整二、机械部署为确保工程施工进度和质量，项目部配置的施工机械见下表:序号名称单位数量1CAT320L挖掘机台22装载机台23IOT自卸汽车辆104100污水泵45铁锹把206砂浆搅拌机Za17切割机18交流电焊机A19动力电缆米50010配电箱只511水准仪台112经纬仪台1三、土方开挖施工土方开挖与降水及支护的具体施工步骤定位放线f深井施工f降水施工f第一层第一段挖土f第一层锚索腰、梁施
5、工一分层分段挖土f分层分段锚索、腰梁施工。1、施工准备1.1 工程投入的主要物资该分项工程主要投入抽水泵、水管、配电箱、电缆线、钢板、钢丝绳、防滑草袋、铁锹、扫帚等物资，其数量及进场时间根据现场施工情况配备。1.2 拟投入的机械设备情况及进出场计划投入的主要施工机械设备见上表以上机械设备挖土前3天进入施工现场，工程完工，经验收合格后机械设备退场。劳动力计划见上表2、主要施工方法本工程土方开挖按设计要求分段分层开挖，严禁超挖，分层厚度不大于4米，分段长度不大于20米。基坑开挖采用反铲挖土，在设有多层内支撑的基坑或挖土结束部位，采用小型反铲下坑作业，人工清边清底吊运出土。采用反铲挖掘机进行土方施工
6、，每台挖机以之字形路线分层推进，同时配足够数量的自卸汽车作业。开挖过程要有专人负责控制开挖尺寸，基坑周围3m范围内不得有堆土堆物停车。有立柱的内支撑体系，在开挖至立柱附近时，应用人工清除立柱周围的土体，避免立柱受到附加的侧向压力。基坑边堆载不得超过支护设计规定的堆载值。弃土应尽量及时运走。基坑开挖不得碰撞支护结构，降水系统、测量标志和监测元件，严禁损伤防渗帷幕和碰撞、拖拽工程桩。在距基坑设计标高5()()mm处，抄出水平线，并钉上小木撅，然后用人工将暂留土层挖走，最后清除基坑底浮土。基坑(槽)底经人工清理铲平后，应进行质量检查验收。施工中发现有关文物或古墓等应妥善保护，并及时报当地有关部门处理
7、。冬季施工采取排水防冻措施，确保基坑及坑壁不受水浸泡、冲刷，受冻。土方开挖应分层、分段进行，并应与相应的固网土钉施工要求深度相对应，挖深控制在相应锚索、土钉深度下500mm,不得超挖，欠挖，不得碰撞已喷好的碎面层。基坑开挖时，应对周围环境进行观察和监测，当出现异常情况时应及时反馈并处理。待恢复正常后方可施工。当开挖基坑周边的主要管线必须设置警示标志。随时观察基坑稳定性，如发现流沙、渗漏或塌方迹象，应及时采取有效措施、确保施工安全。在敷设地上或地下管线、电缆、光缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取有效措施严加保护，以防止损坏。机械施工挖不到时的地方，应随时配合人
8、工进行挖掘，并用手推车运到机械能挖到的地方，以便及时运走。由于施工现场整个基坑大开挖后无施工道路通向基坑内部，基坑外围也无场地可以设置塔吊基础，故现场3台塔吊基础均布置于基坑内部。3、确保工程质量的技术组织措施建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工方案，熟悉图纸及地质状况，对机械操作手进行技术交底，要求掌握施工的技术要点。每一道工序开工前，学习规范要求，精心施工。完工后，进行严格自检，不合格的坚决返工。4、基坑验收基坑开挖完毕应由施工单位、设计单位、监理单位或建设单位、质量监督部门等有关人员共同到现场进行检查、鉴定验槽，核对地质资料，检查地基土与工程地质勘察报告、
9、设计图纸要求是否相符合，有无破坏原状土结构或发生较大的扰动现象。一般用表面检查验槽法，必要时采用钎探检查、或洛阳铲探检查，经检查合格，填写基坑槽验收、隐蔽工程记录，及时办理交接手续。土方开挖工程质量检验标准见下表：土方开挖工程质量检验标准（mm）项序项目允许偏差或允许值检查方法柱基、基坑、基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-503050-50-50水准仪2长度、宽度（由设计中心线向两边量）+200-50+300-100+500-150+100-经纬仪、用钢尺量3边坡设计要求观察或用坡度尺检查般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观
10、察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方做地（路）面的基层。5、确保安全生产的技术组织措施建立以项目经理为负责人的安全保证体系。开工前组织全体进场人员学习安全知识，进行安全交底，定期或不定期地进行安全检查，发现不安全因素立即整改，防患于未然，切实做好安全、文明施工。51根据现场情况，该基坑西南角处有原有办公楼的下水管道，土方开挖前，应采用人工挖除该处土方，方可进行机械开挖。5.2、 在距基坑四周0.5m周围用中48钢管设置两道护身栏杆，立杆间距3m,高出自然地坪1.2m,埋深0.8m。基坑上口边Im范围内不许堆土、堆料和停放机具。在锚喷支护上口5m范围内不许重车停留。各施工人
11、员不许翻越护身栏杆。基坑施工期间设警示牌，夜间加设红色灯标志。5.3、 坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。5.4、 坑下人员休息要远离基坑边及放坡处，以防不慎。5.5、 机械施工时现场设专职指挥人员一名，施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。6、确保文明施工的技术组织措施工程在现场文明管理上自始至终都要严格要求，主要技术组织措施如下:6.1、 项目部全体人员佩带统一制作的胸卡，安全帽有企业的统一标志，正面贴司徽。6.2、 项目现场可根据业主的意见决定是否并排放置放大的业主要求与公司质量方针标牌。6.3、 施工现
12、场的料具堆放等需有一个合理的布局，而且要制定一个科学严密的现场管理制度。6.4、 施工现场合理布置机械设备，搭设临建设施，堆放材料、成品、半成品，埋设临时施工用水管线，架设动力及照明线路。6.5、 材料进场堆放：砖码垛，砂石等地材砌池堆放并加以覆盖，避免扬尘。半成品、成品材料分规格堆放整齐，并设置明显的标牌。废旧和多余的物资要及时回收。料具堆放整齐，不得挤占道路和作业区，保持道路畅通无阻。6.6、 严格按照施工程序组织施工，确保施工过程中统一调度，统一管理、统一指挥、平衡土方开挖与边坡支护和降水等工序的关系，保持良好的施工程序。6.7、 建筑物的轴线控制及高程控制点，要做出醒目的标志牌，任何人
13、不得破坏。6.8、 每一分项工程完工后，要及时清理各种材料、工具等，将施工现场清理干净，并安放整齐，以备再用。6.9、 施工现场设置沉淀池，保持施工现场的清洁，运输车辆不得带泥浆进出现场，土方外运时车辆必须进行覆盖，并做到沿途不遗撒。第四章基坑安全监测方案1、基坑安全等级根据建筑基坑支护技术规程(JGJ120-99)第3.1.3条本工程基坑安全等级为“二级”。2、基坑支护监测的目的2.1 为基坑开挖、支护信息化施工提供有利的科学依据。2.2 通过监测，保护周边建筑物、道路及市政设施的安全。3、基坑安全监测内容3.1 支护施工中的边坡位移监测；3.2 方开挖施工中的监测；3.3 基坑工程施工中对
14、周边管线的监测；3.4 对周边建筑物、道路及市政设施的监测。4、监测仪器及监测方法根据建筑变形测量规程(JGJ/T8-97)中的有关规定，选择安全监测仪器及施测方法。4.1 基坑侧壁的水平位移采用精度不低于DJ2级经纬仪观测，按视准线法施测；4.2 建筑物的沉降监测采用精度不低于DSl级水准仪观测、按测微法施测。5、监测周期监测时间、周期主要根据施工进程确定，基坑周边建筑物和道路在基坑开挖前测取2次初值读数，坡顶观测点待基坑第一层支护完毕设置观测点后开始观测。观测周期为:每开挖一层后当日进行监测，无挖土情况四日一测，有危险施工征兆时，加密观测，并及时提交监测成果。6、允许变形控制根据实际监测数据对基坑工程作出险情预报，是一个很重要的技术问题,必须根据工程的具体情况，综合考虑各种实际因素，在测定数据的基础上及时做出判断。允许变形标准有两种指标，其一为变形容许值（累计变形），其二为变形速率。这两种指标中任何一种达到警戒限值都应及时做出判断，即刻进行处理。监测内容：7.1 水平位移监测：在基坑施工期间，全过程监测围护结构及深层土体的水平位移。预报围护结构及深层土体
