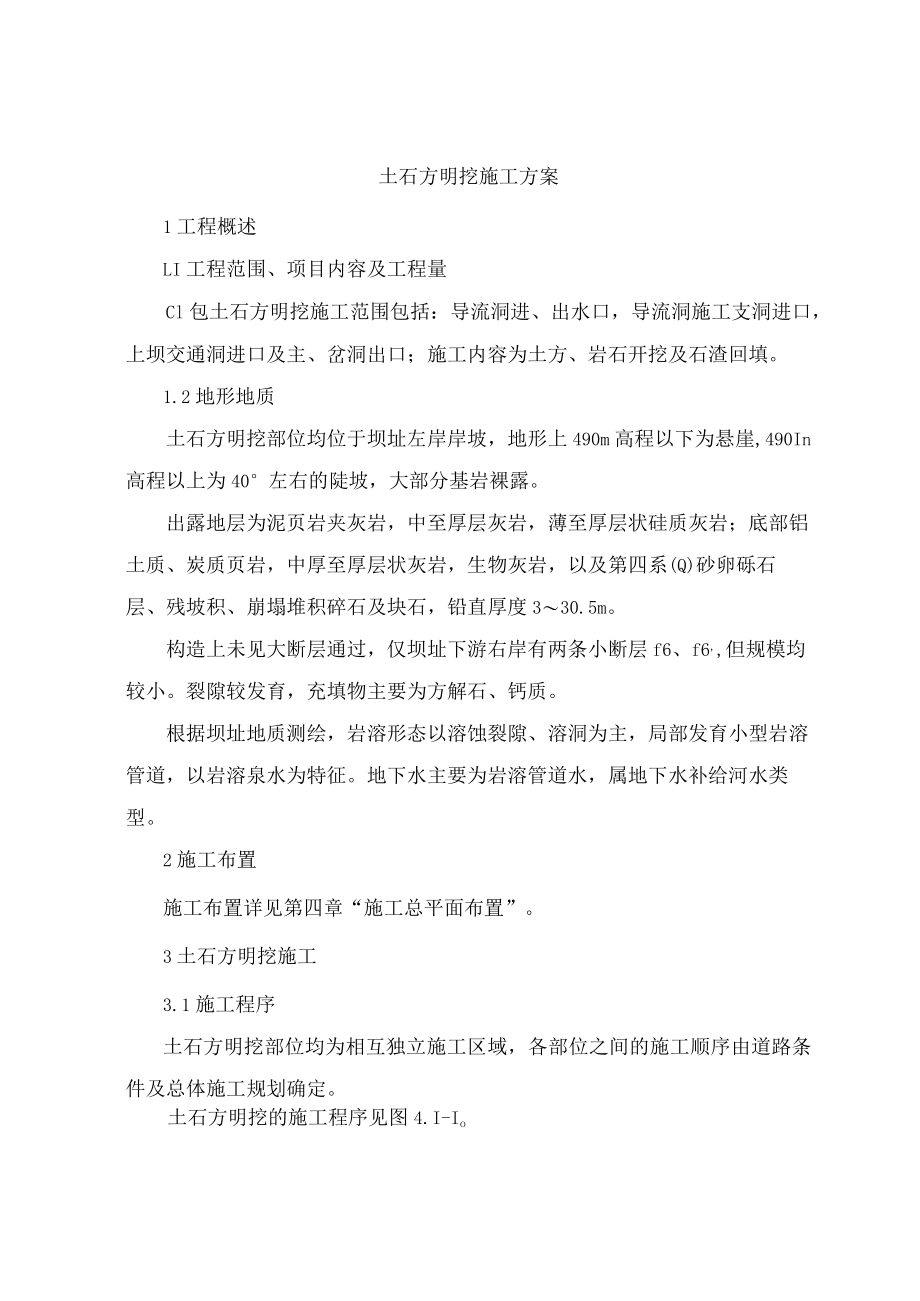

土石方明挖施工方案.docx_第1页
第1页 / 共4页

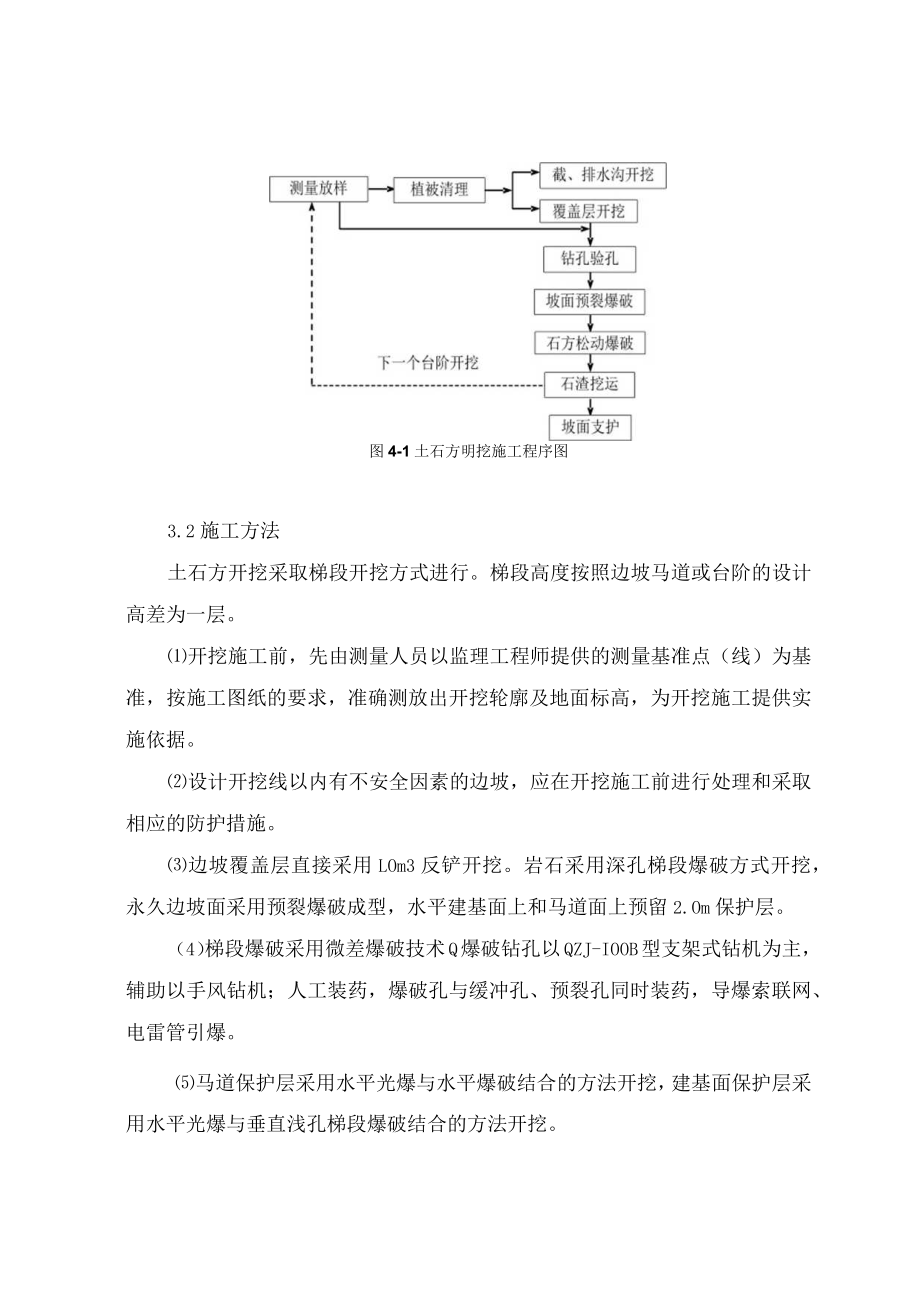

土石方明挖施工方案.docx_第2页
第2页 / 共4页

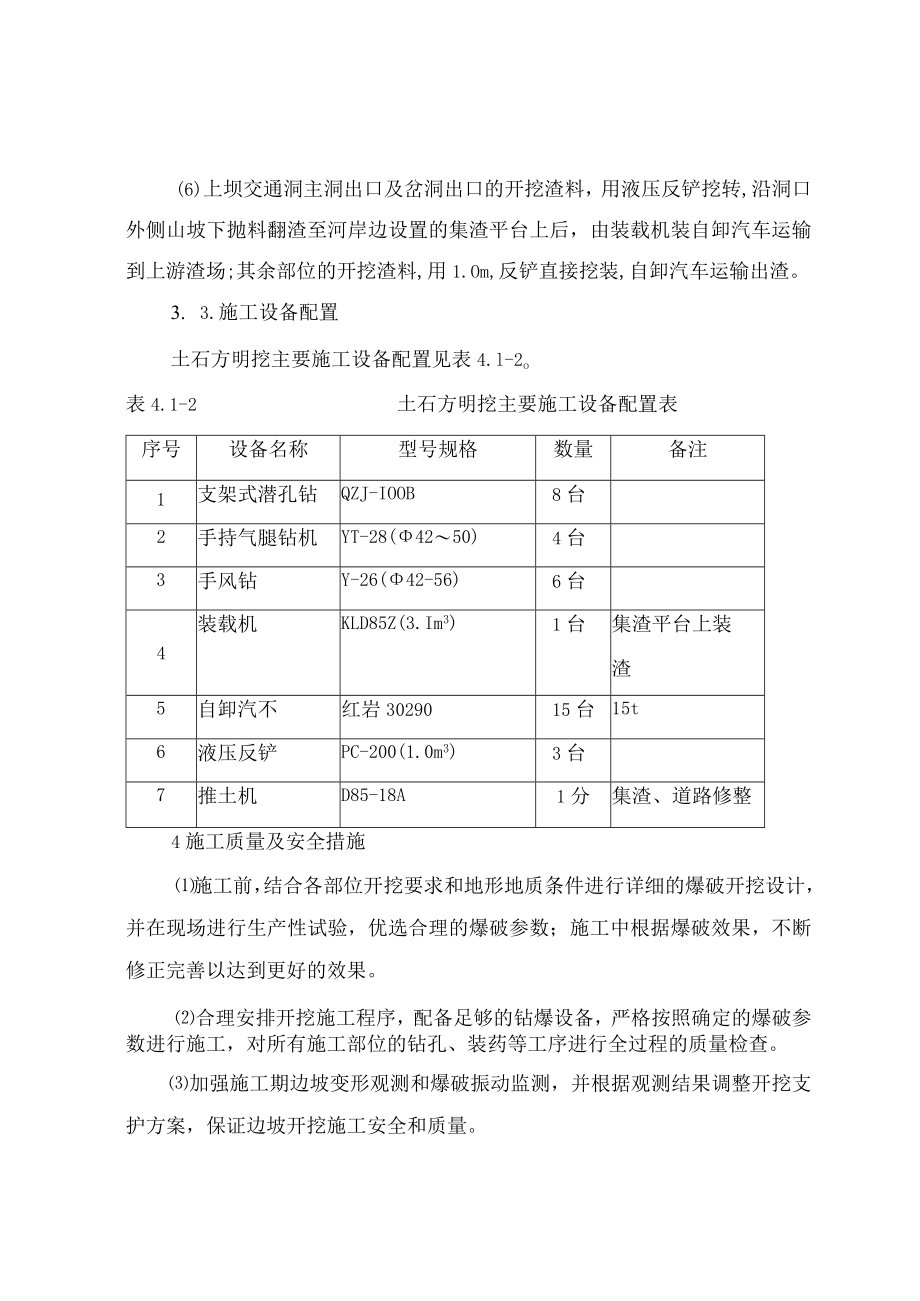

土石方明挖施工方案.docx_第3页
第3页 / 共4页
土石方明挖施工方案.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《土石方明挖施工方案.docx》由会员分享,可在线阅读,更多相关《土石方明挖施工方案.docx(4页珍藏版)》请在第壹文秘上搜索。

1、土石方明挖施工方案1工程概述LI工程范围、项目内容及工程量Cl包土石方明挖施工范围包括:导流洞进、出水口,导流洞施工支洞进口,上坝交通洞进口及主、岔洞出口;施工内容为土方、岩石开挖及石渣回填。1.2地形地质土石方明挖部位均位于坝址左岸岸坡,地形上490m高程以下为悬崖,490In高程以上为40左右的陡坡,大部分基岩裸露。出露地层为泥页岩夹灰岩,中至厚层灰岩,薄至厚层状硅质灰岩;底部铝土质、炭质页岩,中厚至厚层状灰岩,生物灰岩,以及第四系(Q)砂卵砾石层、残坡积、崩塌堆积碎石及块石,铅直厚度330.5m。构造上未见大断层通过,仅坝址下游右岸有两条小断层f6、f6,但规模均较小。裂隙较发育,充填物

2、主要为方解石、钙质。根据坝址地质测绘,岩溶形态以溶蚀裂隙、溶洞为主,局部发育小型岩溶管道,以岩溶泉水为特征。地下水主要为岩溶管道水,属地下水补给河水类型。2施工布置施工布置详见第四章“施工总平面布置”。3土石方明挖施工3.1施工程序土石方明挖部位均为相互独立施工区域,各部位之间的施工顺序由道路条件及总体施工规划确定。土石方明挖的施工程序见图4.I-Io图4-1土石方明挖施工程序图3.2施工方法土石方开挖采取梯段开挖方式进行。梯段高度按照边坡马道或台阶的设计高差为一层。开挖施工前,先由测量人员以监理工程师提供的测量基准点(线)为基准,按施工图纸的要求,准确测放出开挖轮廓及地面标高,为开挖施工提供

3、实施依据。设计开挖线以内有不安全因素的边坡,应在开挖施工前进行处理和采取相应的防护措施。边坡覆盖层直接采用LOm3反铲开挖。岩石采用深孔梯段爆破方式开挖,永久边坡面采用预裂爆破成型,水平建基面上和马道面上预留2.Om保护层。(4)梯段爆破采用微差爆破技术Q爆破钻孔以QZJ-IOOB型支架式钻机为主,辅助以手风钻机;人工装药,爆破孔与缓冲孔、预裂孔同时装药,导爆索联网、电雷管引爆。马道保护层采用水平光爆与水平爆破结合的方法开挖,建基面保护层采用水平光爆与垂直浅孔梯段爆破结合的方法开挖。(6)上坝交通洞主洞出口及岔洞出口的开挖渣料,用液压反铲挖转,沿洞口外侧山坡下抛料翻渣至河岸边设置的集渣平台上后

4、,由装载机装自卸汽车运输到上游渣场;其余部位的开挖渣料,用1.Om,反铲直接挖装,自卸汽车运输出渣。3. 3.施工设备配置土石方明挖主要施工设备配置见表4.l-2o表4.1-2土石方明挖主要施工设备配置表序号设备名称型号规格数量备注1支架式潜孔钻QZJ-IOOB8台2手持气腿钻机YT-28(4250)4台3手风钻Y-26(42-56)6台4装载机KLD85Z(3.Im3)1台集渣平台上装渣5自卸汽不红岩3029015台15t6液压反铲PC-200(1.0m3)3台7推土机D85-18A1分集渣、道路修整4施工质量及安全措施施工前,结合各部位开挖要求和地形地质条件进行详细的爆破开挖设计,并在现场

5、进行生产性试验,优选合理的爆破参数;施工中根据爆破效果,不断修正完善以达到更好的效果。合理安排开挖施工程序,配备足够的钻爆设备,严格按照确定的爆破参数进行施工,对所有施工部位的钻孔、装药等工序进行全过程的质量检查。加强施工期边坡变形观测和爆破振动监测,并根据观测结果调整开挖支护方案,保证边坡开挖施工安全和质量。(4)施工现场配备专职安全员监督检查安全措施的落实情况,所有机械操作人员、炮工等均持证上岗。所有运输车辆勤维护保养,保证其完整状态,严禁酒后架车和疲劳连续作业。爆破时设置安全警戒区,严禁人畜、机械设备入内;爆破后进行安全性评价,确认安全后方可开放交通。4. 2石渣回填施工石渣回填施工部位为上坝交通洞的洞口顶部回填。交通洞洞门混凝土结构施工完毕后,石渣料用自卸汽车运输到现场,人工转到填筑部位,分层摊铺,并用平板振动夯夯实。
