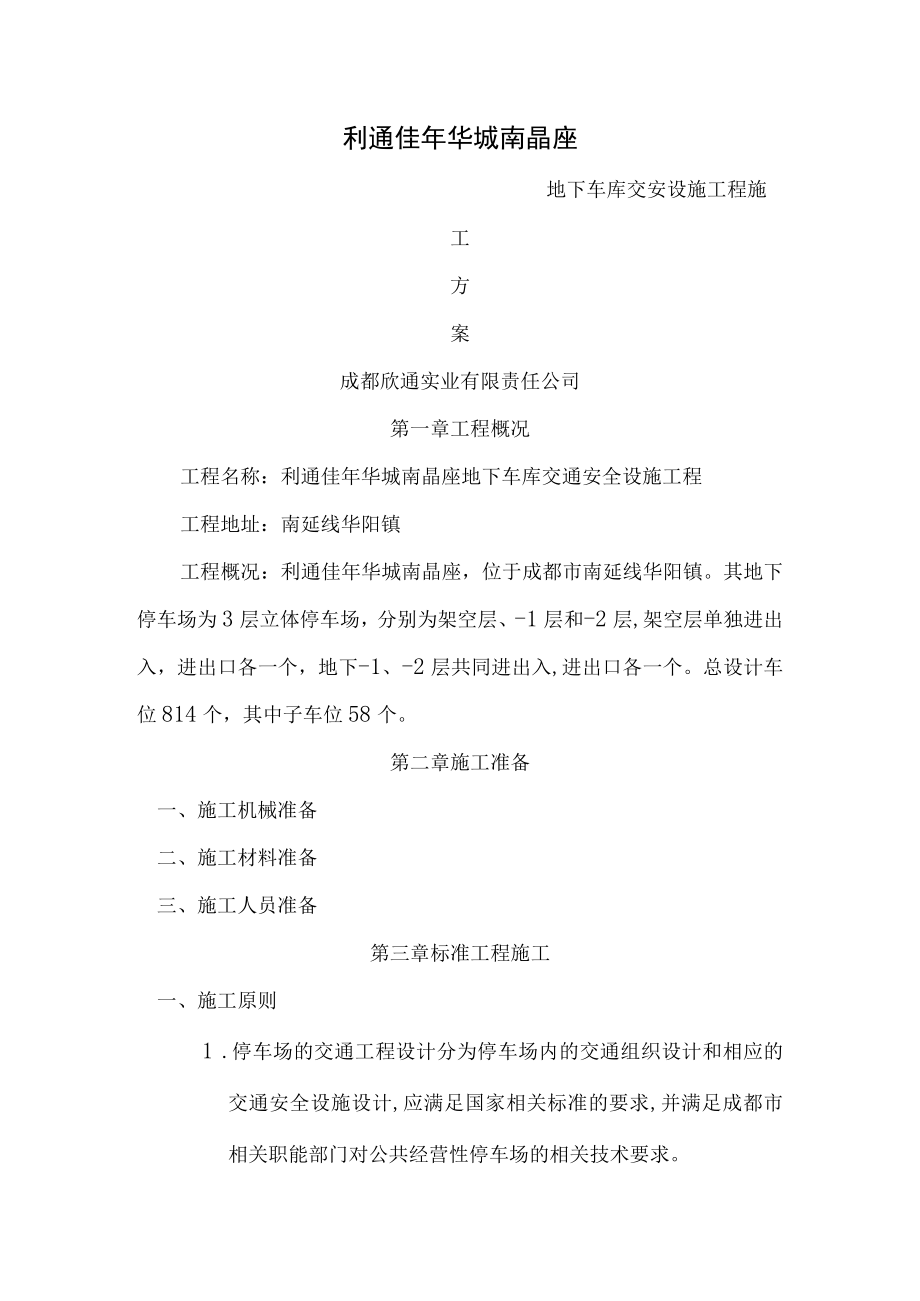

1、利通佳年华城南晶座地下车库交安设施工程施工方案成都欣通实业有限责任公司第一章工程概况工程名称：利通佳年华城南晶座地下车库交通安全设施工程工程地址：南延线华阳镇工程概况：利通佳年华城南晶座，位于成都市南延线华阳镇。其地下停车场为3层立体停车场，分别为架空层、-1层和-2层,架空层单独进出入，进出口各一个，地下-1、-2层共同进出入,进出口各一个。总设计车位814个，其中子车位58个。第二章施工准备一、施工机械准备二、施工材料准备三、施工人员准备第三章标准工程施工一、施工原则1 .停车场的交通工程设计分为停车场内的交通组织设计和相应的交通安全设施设计,应满足国家相关标准的要求,并满足成都市相关职能
2、部门对公共经营性停车场的相关技术要求。2 .交通工程设计应及地下停车场的车辆智能管理系统设计相配合,在保证系统安全可靠、满足使用功能的前提下,尽量采用性价比高的成熟产品、并适当考虑新技术新设备的采用。二、主要采用的规范、标准 道路交通标志和标线(5768T999) 公路交通标志板技术条件(279-2004) 路面标线涂料(280-2004) 公路交通标志反光膜(18833-2002)三、施工内容从地面到地下层设有停车场指示标志、限高标志、限速标志、直行标志以及左侧禁行标志，以便对将出入停车场的车辆进行交通诱导。车辆驶入地下停车场后，通过标志标线的引导，进行交通循环，可分别到达各自停车区域。停车
3、场内标志及地面标线配合使用，在靠车道的柱身和侧壁以及高出车道的障碍物上均贴有黄黑相间的立面标记，以提醒驾驶员注意。1.交通标志设计内容：交通标志的形状、图案、尺寸、设置、构造以及制作，必须按照道路交通标志和标线（5768-1999）规定；交通标志的反光材料采用公路交通标志反光膜（18833-2002）规定的二级反光膜。支撑方式：根据停车场工程实际情况，确定交通标志支撑方式。考虑到地下车库可能进入超高的车辆，标志牌采用金属链条悬挂方式。材料规格：1）标志板：采用牌号为2024,T4状态的硬铝合金板，并符合279-1995公路交通标志板技术条件第7.1条的技术规定，板厚2。2）滑动槽铝:采用4铝合
4、金挤压型材,并符合1703-77铝及铝合金挤压型材的规定。3）高强螺栓：高强连接螺栓（包括相应的螺母、垫圈），应采用40B或45号钢，并符合1231-76的规定。4）反光膜：采用密封胶囊型的二级反光膜，通常称为高强级反光膜,底部粘合面有压敏型粘胶.其性能指标符合公路交通标志反光膜（18833-2002）的要求。5）标志结构构件中的所有钢铁件（包括螺母、螺栓等）均须热浸镀锌处理,所有用锌为470锌锭中规定的0号或1号锌,其中：立柱（横梁）的镀锌量为550g2,镀锌层厚度0.0070。紧固件（包括立柱的金属预埋件）镀锌量为350g2,镀锌层厚度为0.049o螺栓连接件在镀锌后应清理螺纹或作离心分离
5、处理。镀锌工艺应符合470镀锌的要求,保证镀锌的厚度和均度.构件镀锌后，外表应整洁光泽,不得有明显的气泡、裂纹、疤痕、毛刺、端面分层等缺陷。2 .交通标线施工内容： 车行道边缘线车行道边缘线为黄色实体，用来指示机动车道的边缘,或用来划分机动车道及非机动车道的分界。统一采用0.15米宽，线性根据车速确定。 中心黄线实体实线为道路中央分离线，表示不准车辆跨线超车或压线行驶。 导向箭头导向箭头表示车辆的行驶方向。导向箭头的颜色为白色,根据新规范，不同车速分别采用3米（速度低于40）或者6米（速度高于40）。 停车位标线停车位标线表示车辆停放位置。停车位线的颜色为黄色,主要采用平行式和垂直式两种形式,
6、均采用停车场的建委备案尺寸及数量。 立面标记立面标记是提醒驾驶人注意边距，在车行道或近旁有高出路面的构造物，以防止发生碰撞的标记。立面标记的颜色主要为黄黑相间的倾斜条,倾斜度为45度,线宽及其间距均为15,在设置时应把向下倾斜的一边朝向车行道。在通道两侧，立面标记为蓝白箭头，指示车辆行车方向，形成畅通交通流。 技术要求地面标线采用热熔标线，必须符合交通标线的技术要求：耐久、耐磨耗、耐腐蚀,及地面粘结强,具较好的辨认性、反光性，具有一定的防滑性能和一定的厚度,便于施工,及人无害。地面标记线采用280-2004路面标线涂料中的规定要求施工（涂层厚度0.6）或者根据设计图纸。3 .防撞胶条防撞胶条的
7、设置主要是防止车辆在行驶或者停车的过程中及构筑物发生碰撞，减少对车辆的损害程度。主要设置在构造柱的两侧，用水泥钉或者膨胀螺栓固定。本工程采用规格为600*180*10防撞胶条。4 .橡胶挡车器挡车器的设置是为了防止车辆停放时撞击到构筑物，每个车位内设置一套（2个），本工程采用的规格为500*140*100橡胶挡车器。5 .凸面镜在双向行车道的拐弯处为避免车距不足,根据现场实际情况考虑设置凸面镜,建议尺寸为800o四、施工注意事项准备好工程材料表中所需的各种材料及各类安装辅材。(2)根据对施工图文件的理解，施工单位应及业主和设计单位充分沟通，确保业主和设计单位的各项要求能在施工过程中得到满足。(
8、3)各类设施按施工图中的安装位置和工艺要求进行安装。(4)对于所有设施的安装应做到整齐、牢固、正确,标志明确,外观良好，内外清洁。五、各类标志大样图停车场入口标志停车场出口标志停车场内指示标志示线热熔定位线热熔线标牌制胶条制作及安装挡车器制作及安装其他零星收尾项目七、管理人员名单T厂DjLTn4/Jte.T八、质量保证(1)组织严9g(2)施工亩3(3)根据.实施的施工组织设Lc标善4组织程的要:j:计，编珥h制i能管理/五t人员认:口特点，举施工计划Li构,W会工只O审设专业C二件和图纸。K人员编写具体(4)做好开工前及各部位、工序正式施工技术交底工作。(5)配齐满足工程施工需要的人力资源。(6)配齐满足工程施工需要的各类设备。(7)做好工程质量检验工作。九、安全保证措施1、安全生产方针本项目部必须加强劳动保护工作，做好安全管理，贯彻落实“安全第一，预防为主”的方针。2、安全保证组织体系建立和完善以项目经理为首，有各部门人员参加的安全生产领导组织。
